LH电动葫芦桥式使用说明书

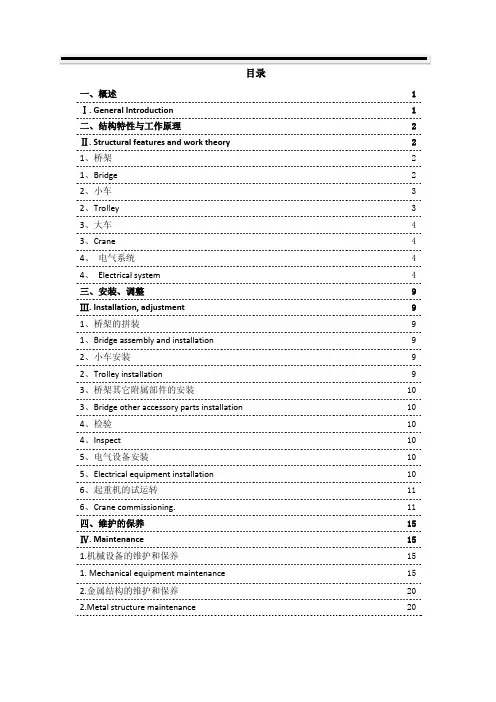

目录一、概述 1 Ⅰ. General Introduction 1 二、结构特性与工作原理 2 Ⅱ. Structural features and work theory 2 1、桥架 21、Bridge 22、小车 32、Trolley 33、大车 43、Crane 44、电气系统 44、Electrical system 4三、安装、调整9 Ⅲ. Installation, adjustment 9 1、桥架的拼装91、Bridge assembly and installation 92、小车安装92、Trolley installation 93、桥架其它附属部件的安装103、Bridge other accessory parts installation 104、检验104、Inspect 105、电气设备安装105、Electrical equipment installation 106、起重机的试运转116、Crane commissioning. 11四、维护的保养15 Ⅳ. Maintenance 15 1.机械设备的维护和保养151. Mechanical equipment maintenance 152.金属结构的维护和保养20 2.Metal structure maintenance 20Ⅰ. General IntroductionLH型电动葫芦桥式起重机（简称起重机）系列是以固定式的钢丝绳电动葫芦作为起重机（主钩和副钩）。

安装在双轨小车上，与双梁桥架配套使用的起重机。

LH type E.O.T. Crane with electric hoist (shortly termed as E.O.T.)Series use fixed wire rope electric hoist as lifting mechanism (Main hook and Auxiliary hook). Fixed on bi-rail trolley, fitted with double girder bridge .本产品适用于机械制造车间、仓库、料场、水电站检修、装配待场所，进行一般吊重装卸作业，本产品的工作环境温度为-25℃~+45℃,不适用于爆炸危险、火灾危险介质中和相对温度大于85%，充满腐蚀性气体的场所，也不使用于吊运熔化金属和有毒、易燃、易爆的物品。

单、双梁电动葫芦起重机使用维护是说明书山海关船舶重工机械制造厂目录目录 (2)一、概述 (3)二、主要技术规范 (3)三、主要用途与特点 (3)四、一般结构形式 (3)五、起重机的使用 (3)六、电动葫芦定期检查项目及措施 (4)七、起重机日常维护 (6)八、起重机日常保养及技术要求 (7)九、起重机故障及其管理 (8)十、影响起重机故障产生的因素 (9)十一、起重机故障的分类 (11)十二、起重机故障的分级 (14)十三、起重机状态检（监）查 (15)十四、起重机常见故障及排除 (29)十五、起重机通用部件部分故障及排除 (32)十六、安全注意事项 (34)十七、电气原理图 (35)一. 概述1.说明书的适用范围：适用于单梁电动葫芦及HL型双梁电动葫芦桥式起重机二. 主要技术规范：各起重机的主要技术规范，可查阅该起重设备的附加图所载的有关数据。

三. 主要用途与特点：主要用于管装厂房内装卸和搬运物料，一般多吊装管件及法兰等。

四.一般结构形式：它主要由桥架、大车行走机构、小车及电控系统组成。

大小车行走全部采用变频三合一减速电机。

主起升采用CD1A 型电动葫芦。

桥架采用双主梁结构，主梁上焊接小车轨道。

两主梁之间用端梁连接。

五.起重机的使用1.新制造的起重机必须进行空车及超负荷试验并取得技术监督部门的使用许可证方可使用。

2.本起重机的全部机构均在地面手柄控制，也可用遥控器控制。

小车及大车运行机构均有限位开关限制其行程。

起升机构有限位开关限制其上升高度。

当限位开关把电流切断后该部机构即停止运行，此后只能向相反方向运行。

3.在使用过程中，绝对禁止在不允许的环境下，及超过额定负荷和每小时额定合闸次数（120次）的情况下使用。

4.使用前必须检验各机构是否完好，合上总电源，合上手柄上的开关电源，根据手柄上的相关按钮实现大车、小车及主钩各种动作。

不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。

此设备还可以通过遥控器操纵。

1 开车前的准备1.1 电葫芦操作人员必须经特种作业培训并持证上岗。

1.2 检查电气系统、制动器、限位器、导绳器是否齐全，灵敏、可靠，如有异常现象禁止使用。

1.3 电葫芦操作人员使用前检查钢丝绳、吊钩是否完好。

1.5 电葫芦严禁超载使用，当被吊重物接近或达到额定起重量时，吊运时应用小高度、短行程试吊后，再平稳起吊。

2 运行2.1 开主电源，按运行方向键，空载试运行，方向无误后方可使用。

2.2 按下行方向键，吊钩下降至所需高度即可，用吊钩钩住所吊物品正确部位。

2.3 按上行方向键，吊钩上升至所需高度。

2.4 根据需要按操作面板上的方向键，将所吊物品沿轨道运至所要到达的地点。

按下行方向键，吊钩下降至所需高度，卸下起吊物。

3 停车3.1 使用完毕，将电葫芦停在指定地点，吊钩升至离基准面至少两米高处，并按下主接触器开关（红色按钮）。

3.2 将电源开关断开4 注意事项4.1 严禁带手套操作，且手应保持干燥，以防触电。

4.2 吊运重物时，要垂直向下，严禁沿滚筒轴向斜拉防止损坏导绳器；且保持重心平衡，匀速吊运，保证吊起后重物不翻转。

4.3 吊运时，重物下严禁站人，对紧急停车信号，不论何人发出，都必须立即停车。

4.4 使用电葫芦时，禁止长时间悬吊重物，以防止钢丝绳产生永久变形。

4.5 禁止冲撞挡板，振荡卸料。

4.6 禁止倾斜起吊及做水平拖拉工具使用。

4.7 不得突然改变运行方向，如需改变时必须等所吊重物停稳后再反方向启动。

4.8 严禁频繁启动升降电葫芦。

4.9 升降限位装置是防备万一的安全装置，不可将其当成普通开关，经常使用。

4.10 不得超载进行吊装作业。

4.11 不得利用起升限位器作起升停车使用。

4.12 不得在吊载作业中进行检修与维护。

4.13 不得在吊载有剧烈振动时进行起吊，横行与运行作业。

4.14 不得随意拆改葫芦式起重机上任何安全装置。

4.15 不得在下列有影响安全的缺陷及损伤情况下作业：制动器失灵、限位器失灵、吊钩螺母防松装置损坏、吊装钢丝绳损伤已达到报废标准等。

电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。

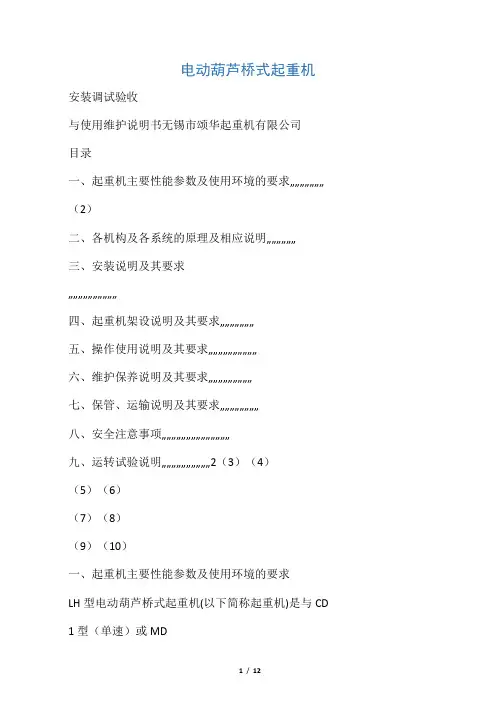

电动葫芦桥式起重机安装调试验收与使用维护说明书无锡市颂华起重机有限公司目录一、起重机主要性能参数及使用环境的要求 (2)二、各机构及各系统的原理及相应说明………………三、安装说明及其要求…………………………四、起重机架设说明及其要求…………………五、操作使用说明及其要求…………………………六、维护保养说明及其要求………………………七、保管、运输说明及其要求……………………八、安全注意事项……………………………………九、运转试验说明…………………………2（3）（4）（5）（6）（7）（8）（9）（10）一、起重机主要性能参数及使用环境的要求LH型电动葫芦桥式起重机(以下简称起重机)是与CD 1型（单速）或MD1型（双速）电动葫芦配套使用的一种有轨运行的轻小型起重机。

起重量为1～32t,跨度为7."5m～22."5m,工作级别为A3。

"使用于制造，装配，仓库等一般吊重场所。

本产品设有地面和操驶室两种操作方式，驾驶室又设有端面及侧面开门两种结构，以供用户选择。

起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据(见下表)。

LH20/5t-20."2 m电动葫芦桥式起重机型号A3驾操项目起升速度倍率钢丝绳卷筒直径/mm型号电动机功率/kw转速/r/min型号减速机制动器型号//主起升10t(CD120t-9m)V=3."5m/min26x37+NF -14-1770I/ZDS151-61."5/131.5/13930/付起升5t(CD3t-12m)V=8m/min16x37+NF -13-1670I/ZD 141-4F14."54.513803制动力矩//n.m项目运行速度/m/min车轮直径/mm转速/r/min电动机型号功率/kw型号速比型号制动器制动力矩/n.m//电源：3相380V50HZ起重机自重: 8."50t////大车运行机构20φ2701380ZDY3."00D2x1."5/小车运行机构20φZDY121-42x0."8/起重机轨道:15kg(小车) 38kg(大车)起重机最大轮压:二、各机构及各系统的原理及相应说明1、金属结构：本起重机主梁采用钢板焊成的箱体。

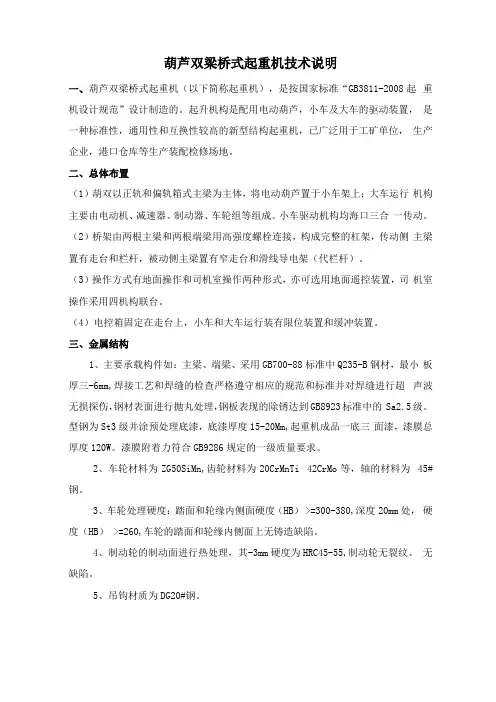

葫芦双梁桥式起重机技术说明一、葫芦双梁桥式起重机（以下简称起重机），是按国家标准“GB3811-2008起重机设计规范”设计制造的。

起升机构是配用电动葫芦，小车及大车的驱动装置，是一种标准性，通用性和互换性较高的新型结构起重机，已广泛用于工矿单位，生产企业，港口仓库等生产装配检修场地。

二、总体布置（1）葫双以正轨和偏轨箱式主梁为主体，将电动葫芦置于小车架上；大车运行机构主要由电动机、减速器、制动器、车轮组等组成。

小车驱动机构均海口三合一传动。

（2）桥架由两根主梁和两根端梁用高强度螺栓连接，构成完整的杠架，传动侧主梁置有走台和栏杆，被动侧主梁置有窄走台和滑线导电架（代栏杆）。

（3）操作方式有地面操作和司机室操作两种形式，亦可选用地面遥控装置，司机室操作采用四机构联台。

（4）电控箱固定在走台上，小车和大车运行装有限位装置和缓冲装置。

三、金属结构1、主要承载构件如：主梁、端梁、采用GB700-88标准中Q235-B钢材，最小板厚三-6mm,焊接工艺和焊缝的检查严格遵守相应的规范和标准并对焊缝进行超声波无损探伤，钢材表面进行抛丸处理，钢板表现的除锈达到GB8923标准中的Sa2.5级。

型钢为St3级并涂预处理底漆，底漆厚度15-20Mm,起重机成品一底三面漆，漆膜总厚度120W。

漆膜附着力符合GB9286规定的一级质量要求。

2、车轮材料为ZG50SiMn,齿轮材料为20CrMnTi 42CrMo等，轴的材料为45#钢。

3、车轮处理硬度：踏面和轮缘内侧面硬度（HB）>=300-380,深度20mm处，硬度（HB） >=260,车轮的踏面和轮缘内侧面上无铸造缺陷。

4、制动轮的制动面进行热处理，其-3mm硬度为HRC45-55,制动轮无裂纹、无缺陷。

5、吊钩材质为DG20#钢。

四、金属结构1、主梁为正轨箱型结构，具有良好的钢度（满载垂直静掇900）和强度，主梁的梁载自振频率）=2HZ。

起重机主梁整体焊接，不分段，大车运行机构电气设备均设置在桥架上。

电动葫芦式起重机操作规程一、引言电动葫芦式起重机是一种常见的起重设备，广泛应用于工业生产、建筑工地等领域。

为了确保操作人员的安全和提高作业效率，制定一套严格的操作规程是非常必要的。

本文将介绍电动葫芦式起重机的操作规程，详细说明操作人员在使用起重机时应注意的事项。

二、工作前准备1. 操作人员必须具备相应的操作证书，并经过培训合格。

2. 检查起重机是否完好无损，各部件是否正常运转，出现故障应及时报修。

3. 检查吊钩、绳索等配件是否牢固，是否存在磨损和断裂现象。

4. 确保作业现场的安全，清除障碍物，确保周围的人员撤离到安全区域。

三、起重机操作1. 在操作前，操作人员必须佩戴适当的个人防护装备，包括安全帽、安全鞋、安全带等。

2. 检查起重机的电源是否正常，是否连接牢固，电缆是否磨损。

3. 操作前必须清除起重机周围障碍物，并确保起重机的工作区域清晰可见。

4. 操作人员应熟悉起重机的各个控制按钮和开关的功能，遵循正确的操作步骤。

5. 在起重机操作过程中，禁止操作人员离开操作控制台，不得擅自离开工作岗位。

6. 在起重机运行过程中，操作人员应保持警觉，随时观察起重机的运行情况，发现异常情况应及时停机检查。

7. 操作人员应按照负荷要求调整起重机的起升速度和行走速度，严禁超载和高速行驶。

8. 操作人员在起重机操作时必须全神贯注，不得分心他事，尤其是禁止操作时使用手机、吸烟等行为。

四、起重物装载1. 在装载起重物之前，必须对起重物进行检查，确保其结构完好，没有松动和损坏。

2. 装载起重物时，应根据起重物的重量和特性选择适当的吊钩和吊索，并正确安装。

3. 起重物装载时禁止突然增大或减小负荷，避免产生冲击力。

4. 在起重物装载过程中，操作人员应注意保持起重物与周围的安全距离，避免起重物与障碍物发生碰撞。

五、停机与维护1. 停机前，操作人员应将起重机内部和周围的工作区域进行清理，尤其是起升机构和行走机构的轨道。

2. 起重机停机后，应切断电源开关，确保安全。
