电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。
国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
电动葫芦桥式起重机使用说明书河南省重型起重机有限公司HENAN ZHONGXING CRANE CO.,LTD使用说明书共24页第1页电动葫芦桥式起重机目录产品简介一、概述-----------------------------------------------------------2二、结构特征与工作原理--------------------------------------2三、安装和调整--------------------------------------------------5四、维护和保养--------------------------------------------------8结构总图图一、5、8、12.5T总图（司机室操纵）-----------------14图二、16/3.2、20/5、32/5T总图（司机室操纵）-------15图三、5-12.5总图（地面操纵）-----------------------------16图四、运行机构--------------------------------------------------17图五、齿圈--------------------------------------------------------18图六、轴套--------------------------------------------------------19图七、大车限位开关--------------------------------------------20图八、司机室安装-----------------------------------------------21图九、小车滑轨导架安装--------------------------------------22图十、小车限位开关安装--------------------------------------23图十一、电气原理图--------------------------------------------24使用说明书共24页第2页电动葫芦桥式起重机产品简介一、概述LH型电动葫芦桥式起重机（简称葫芦双梁起重机）系列是以固定式的钢丝绳电动葫芦作为起升机构（主钩和副钩），安装在集中驱动的双轨小车，与双梁桥架配套使用的起重机。
一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。
CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t 起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。
(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。
常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。
广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。
是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。
各部件在结构上可以相对独立，维修调整方便。
1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。
本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
pa600微型电动葫芦说明书PA600微型电动葫芦说明书一、产品概述PA600微型电动葫芦是一种小型且功能强大的电动起重设备。
它采用先进的技术和高质量的材料制造而成，能够提供高效、安全的起重作业。
该葫芦广泛应用于工业生产、仓库、物流等领域，为用户提供便捷、可靠的起重解决方案。
二、产品特点1. 小巧轻便：PA600微型电动葫芦体积小、重量轻，便于携带和操作。
2. 强劲动力：配备高效电机和优质齿轮系统，能够提供强大的起重力和卓越的性能。
3. 多功能操作：采用人性化设计，操作简单方便。
配备上下限位器和自动刹车装置，保证起重过程的安全稳定。
4. 超强耐用：采用防尘、防水设计，具有良好的耐用性和适应性，可在恶劣环境下使用。
5. 高度可调：具备多档位的卷筒速度和吊钩高度调节功能，满足不同起重需求。
6. 低能耗：PA600微型电动葫芦采用先进的节能技术，能够降低能源消耗，提高使用效率。
三、使用方法1. 安装：将电动葫芦固定在合适的位置，确保固定牢固可靠。
2. 连接电源：将电源线插入合适的插座，并确保电压与设备要求相符。
3. 操作：使用手柄控制起重过程，根据需要调节卷筒速度和吊钩高度。
4. 安全使用：在起重过程中，应注意避免超负荷使用，严禁操作人员站在起重物下方，确保周围环境安全。
5. 维护保养：定期清洁葫芦表面，检查电源线和控制器的连接情况，确保设备正常运行。
四、安全注意事项1. 请勿超负荷使用，以免引发设备故障或人身伤害。
2. 在使用过程中，应确保周围环境安全，避免人员或物体接近起重区域。
3. 长时间使用后，应进行适当的冷却，以保证设备的正常运行。
4. 禁止将葫芦用于非法用途或超出其设计功能范围的操作。
5. 在维修和保养过程中，应切断电源并由专业人员进行操作。
6. 出现异常情况或故障时，应立即停止使用，并联系厂家或专业人员进行处理。
五、维护保养1. 定期检查电动葫芦的各个部件是否正常运行，并进行润滑保养。
2. 清洁葫芦表面，防止灰尘和污垢进入设备内部影响正常运行。
国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
1 产品概述CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。
固定式按固定支脚在上、下、左、右位置不同又分为“A1、A2、A3、A4、”四途中型式(见图3)，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。
CD1型为单速起升，MD1型为常速和慢速两档起升。
在此基础上又开发生产了CDA (MDA)16t及WH20t两种吨位电动葫芦，因CDA(MDA)16t及WH葫芦与CDA(MDA)结构原理、安装使用事项一致，以下内容均以CDA(MDA)称谓介绍。
本公司主要生产载重0.25t~20t，起升高度3m~30m系列电动葫芦，亦可根据你的需要设计、制造非标准系列电动葫芦。
2主要用途小车式葫芦可安装在多种型式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的必备机械。
3适用范围及工作条件本产品适用于温度-20。
C~-+40。
.C,,温度≤85％，海拔1000m以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。
所适用的电源为交流三相、50HZ、380V；本产品的工作类型为中级、使用中机构工作级别每提高一级，其额定起吊量必须相应降低20％。
4产品规格型号及其外形结构4.1规格型号表述示例D-电动小车式起升高度9m A2-下固定式额定起重量2tCD1为常速（MD1为常速/慢速）4.2CD1、MD1型电动葫芦规格型号技术参数和外安装尺寸见表4。
4.3外型结构图见图1～15-1。
5 传动结构与工作原理CD1、MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。

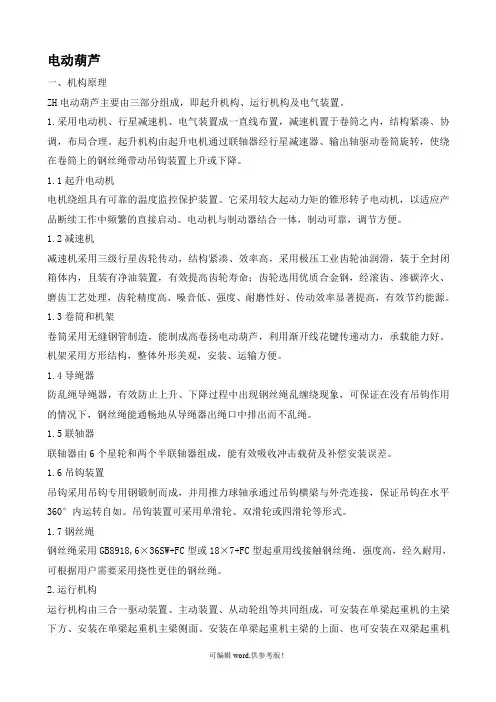

电动葫芦一、机构原理ZH电动葫芦主要由三部分组成，即起升机构、运行机构及电气装置。
1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。
起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
1.1起升电动机电机绕组具有可靠的温度监控保护装置。
它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。
电动机与制动器结合一体，制动可靠，调节方便。
1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。
1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。
机架采用方形结构，整体外形美观，安装、运输方便。
1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。
1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。
1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。
吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。
1.7钢丝绳钢丝绳采用GB8918,6×36SW+FC型或18×7+FC型起重用线接触钢丝绳，强度高，经久耐用，可根据用户需要采用挠性更佳的钢丝绳。
2.运行机构运行机构由三合一驱动装置、主动装置、从动轮组等共同组成，可安装在单梁起重机的主梁下方、安装在单梁起重机主梁侧面、安装在单梁起重机主梁的上面、也可安装在双梁起重机两主梁的上面，在轨道上做往复移动。
其运行速度（m/min）一般为20，也可选用10、12.5、16、25或30，双速可选用20/10、20/6.7、20/5。
南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。
《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。
1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。
它结构紧凑、外型较小、使用维修方便。
既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。
1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。
不允许用来载人。
操作使用应严格按GB6067-1985《起重机械安全规程》执行。
如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25%，起动次数120次/小时。
1.3 型号的组成CD I 、MD I 型电动葫芦的型号编制方法规定如下:安装和运行方式( Ｄ－电动小车式Ａ－固 定 式 ) 起升高度 （m ） 起重量 （t ） 产品代号 （CD I 、MD I ）1.4 品种、规格CD I 、MD I 型电动葫芦的品种、规格及基本参数见表1a-1b 。
1.5 《地球牌》电动葫芦设计风格和传统。
我厂对起重机械产品的设计，最大限度地追求安全可靠性设计，其产品的另部件对安全系数的选用均较高。
例如：钢丝绳安全系数的选用在4倍以上，吊钩的安全系数在5倍以上，卷筒的安全系数在3倍以上。
出厂时，每台电动葫芦进行拉力试验，静载达1.25倍，动载达1.1倍，并进行噪音、下滑（刹车性能）、加油等试验，保证了用户一次安装的成功率和客户的安全可靠使用。
我厂不追求优化设计而形成的重量最轻、最经济的“极限”设计的目标。
即日本产品设计风格。
而是学习借鉴德国曼内斯曼公司起重设备高安全、长寿命的设计思想，使其产品适合国内的加工水平和使用环境。
1.6《地球牌》电动葫芦在钢铁行业配套使用的成功经验。
钢铁行业因使用环境对一些起重设备要求较高，近些年来，我厂为上海宝山钢铁公司、首都钢铁公司、韩国浦项制铁、山东莱芜钢厂、南京轧钢厂、山东青州钢厂、四川青城山钢厂、攀枝花钢铁公司、江油长城特殊钢厂、贵溪冶炼厂、山西临汾钢厂、太原钢铁公司、上海梅山钢铁公司、香港德成制铁有限公司、马鞍山钢铁公司、合肥钢厂、张家港钢铁公司、湖南涟源钢铁公司、华凌集团衡阳钢管厂（刚签合同）等钢铁企业作过大量的电动葫芦配套。
用户反映良好，特别是我厂解决了在起升高度35米以上，钢丝绳的缠绕现象及起重量10T以上非标电动葫芦的系列型普设计和批量生产的工艺、工装，经受了各种使用环境的考验。
获得用户好评。
2.7《地球牌》电动葫芦另部件材质及加工工艺简介（节选）a 我厂产品卷筒采用无缝钢管制造，而不是采用铸铁制造。
因为采用铸铁制造的卷筒，与导绳器（亦为铸铁材料）产生的滑动摩擦往往是先将卷筒磨平。
卷筒更换时需将葫芦从空中吊下，并进行解体后方可修理，至少需2000元以上费用，增加了设备的运行成本。
我厂采用无缝钢管制造，将导绳器作为易损件，更换导绳器非常方便，“一人一梯半小时”即可，而且成本仅在200元左右。
B我厂拥有3500吨/年生产能力的锻造能力的锻造分厂及具备高、中频粹火和渗碳、渗氮淬火设备的热处理车间，所有齿轴件及车轮、卷筒端盖均锻造和热处理，并严格按国家标准和工艺要求进行磁粉探伤和应力检测。
原材料进厂由物理实验室抽检。
从原材料和毛胚开始把好质量关。
如减速器齿轴，我厂采用20CrMnTi或40Cr渗炭淬火处理，并且齿轮毛坯均为我厂自行模具锻造成型。
我厂绝不不采用45号钢，锻造不改变齿轮材料纤维走向。
锻造比大于1.3。
如吊钩（详见所附10T吊钩零件图和锻造工艺卡），我厂严格执行标准和工艺，没有像一些厂家缩小外形减轻重量达20%以上并减少工序降低锻造比，故我厂吊钩安全系数大于6，高于行业标准达到欧洲标准。
有利于保护使用单位在吊钩磨损严重而没有发现并及时更换的情况下使用安全。
（提请用户注意安全，起重设备应定期、定人检查维护）C 由于我厂是起重设备专业化资深生产厂家，自我加工能力较强，除电器、电缆、轴承、标准件外购外，其余均为我厂自己加工,有利于全面质量控制。
2主要结构及工作原理2.1 CD I、MD I 型钢丝绳电动葫芦的外形结构CD I、MD I 型钢丝绳电动葫芦的外形结构如图1a～图1g 所示:1、软缆引入器架2、电气控制箱3、电动小车4、运行减速器5、运行电机6、吊钩装置7、起升电机8、断火限位器9、限位杆10、导绳器装置11、停止块12、起升减速器13、卷筒装置图1a CD I型0.5t H=6m ～12m电动葫芦外形结构图CD I型1t～5t H=6m～9m电动葫芦外形结构图14、小车平衡梁15、双轮小车图1b CD I型1t～5t H=12m～40m电动葫芦外形结构图（件1～件13同图1a）16、平衡轮装置图1c CD I型10t H=9m～40m电动葫芦外形结构图（除件16外，件1～件15同图1a，图1b）A1为上固定式A2为下固定式A3为左固定式A4为右固定式图1d CD I MD I 型固定式电动葫芦外形结构图图1e MD I型 0.5t H=6m～12m电动葫芦外形结构图 MD I型1t～5t H=6m～9m 电动葫芦外形结构图14.慢速起升电机15.平衡轮装置图1f MD I型1t～5t H= 6m～9m 电动葫芦外形结构图MD I型 10t H=12m～40m 电动葫芦外形结构图图1g MD I型10t H=12m～40m电动葫芦外形结构图（除件14～件15外，件1～件13与图1a同）2.2 CD I、MD I 型钢丝绳电动葫芦的主要结构及工作原理CD I、MD I 型钢丝绳电动葫芦主要由三部分组成:分别为起升机构、运行机构(固定式无)和电气控制装置。
MD I 型钢丝绳电动葫芦是在CD I型的机体上，将起升电机换成双电机组而成。
它具有常速、慢速两种起升速度，与CD I型电动葫芦的区别仅在于起升电机和电气控制部分有所不同。
2.2.1 起升机构CD I、MD I 型钢丝绳电动葫芦的起升机构如图2所示。
其工作原理如下所述：起升电动机（11）、通过弹性联轴器（8）、经减速器（1）的齿轮传动到空心轴（2），再驱动卷筒装置（4），使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度 H = 6 m时用一个弹性联轴器（8），以连接电机轴（10）和减速器的输入轴（3），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。
导绳器装置（7）可防止钢丝绳乱绕。
当H ＞ 9 m时增加一中间轴（6）和一刚性联轴器（5）。
当H ＞18 m 时配一支持架（9）（与右端盖做成一体），防止因中间轴太长，运转不平稳造成弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。
齿轮及传动轴采用合金钢制造，经渗碳淬火处理，强度高、耐磨性好。
各传动轴均由滚动轴承支承，用机械油润滑，传动平稳，效率高。
箱体与箱盖之间用“O”型耐油橡胶圈密封，防止漏油。
CD I 型电动葫芦的起升电机采用带制动装置的锥形转子电动机（图4、图5）。
其锥形转子在通电后产生轴向磁拉力，磁拉力克服弹簧的压力，使风扇制动轮脱离后端盖，电机即正常运转。
断电后，磁拉力即消失，在弹簧压力的作用下，风扇制动轮上的锥形制动环刹紧后端盖（或后端罩）因而制动。
该装置制动可靠，耐磨性好。
风扇制动轮上的叶片，起着扇风散热的作用。
MD I 型电动葫芦的起升电机采用ZDS I型双电机组。
双电机组由三部分组成（图6、图7）、（在有些情况下MD I 型10t电动葫芦采用图8的结构型式）。
即：慢速起升电机（1），以下简称“小电机”：常速起升电机（2），以下简称“大电机”；慢速驱动装置（3）。
其工作原理如下：小电机通过慢速驱动装置和大电机连为一体，当小电机通电时，小电机上的制动器打开，并以1380r/min的转速转动，经过慢速驱动装置减速，带动大电机的风扇制动轮（与大电机转子连成一体）和转子一起转动。
因而大电机的输出轴转速只有小电机转速的1/i（一般为1/10左右）。
当大电机通电时，电机的制动器被打开，大电机即以额定转速转动，小电机则处于制动状态。
在额定负荷下降时的制动下滑距离S应符合以下规定：S ≤ V/100式中：S--制动下滑量；V--额定载荷下每分钟内稳定起升的距离。
如超过上述规定，应进行调整。
表1a CD I 型0.5t～1t电动葫芦主要参数及基本尺寸表1a CD I型2t～3t电动葫芦主要参数及基本尺寸机注：1）：防护等级，绝缘等级在产品质量说明书标注。
2）：L3、L4、d为固定式电动葫芦的尺寸。
表1b MD I 型0.5t～1t电动葫芦主要参数及基本尺寸表1b MD I型2t～3t电动葫芦主要参数及基本尺寸机注：1）：防护等级，绝缘等级在产品质量说明书标注。
2）：L3、L4、d为固定式电动葫芦的尺寸。
2.2.2 运行机构CD I、MD I 型悬挂式钢丝绳电动葫芦的运行机构由运行电机通过运行减速器带动小车的一对主动轮，使整个电动葫芦沿着工字钢轨道移动。
运行电机也是带制动装置的锥形转子电动机，其制动部分为平面制动环制动，制动力矩较小，制动过程较缓慢，避免停车时所吊重物晃动。
1、减速器2、空心轴3、减速器输入轴4、卷筒5、刚性联轴器6、中间轴7、导绳器装置8、弹性联轴器9、右端盖10、电机轴11、起升电机图2 起升机构图(右端盖在H＞18m时应带支持架部分)1、箱盖2、“O”形密封圈3、箱体图3 起升减速器1、紧固螺钉2、锁紧螺母3、风扇制4、锥形制动环5、后端盖6、支承圈7、压力弹簧8、定子9、转子10、前端盖图4 CD I型0.5t～5t电动葫芦起升电机结构图11、端罩图5 CD I型10 t电动葫芦起升电机结构图（件1～件9同图4）图6 MD I型电动葫芦0.5t～5t双电机组图7 MD I型电动葫芦10t 双电机组图8 MD I型电动葫芦10t 双电机组2.2.3 电气装置CD I、MD I 型钢丝绳电动葫芦的电气装置由电气控制箱，控制按钮站及断火限位器组成。
