(YX–WH–2–002–1)变电站直流充电机交流电源切换作业表单

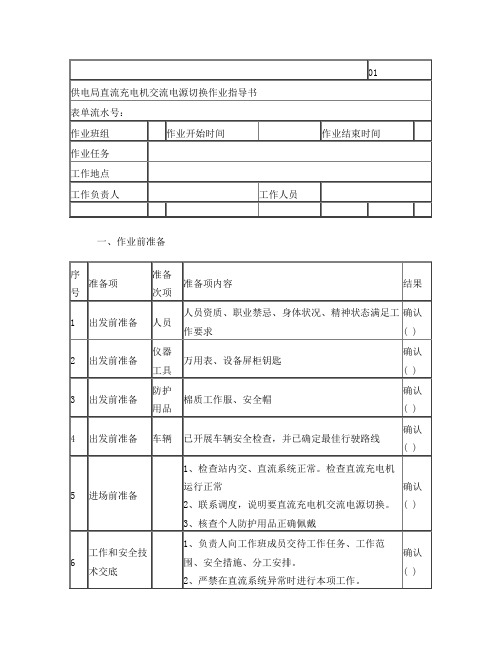

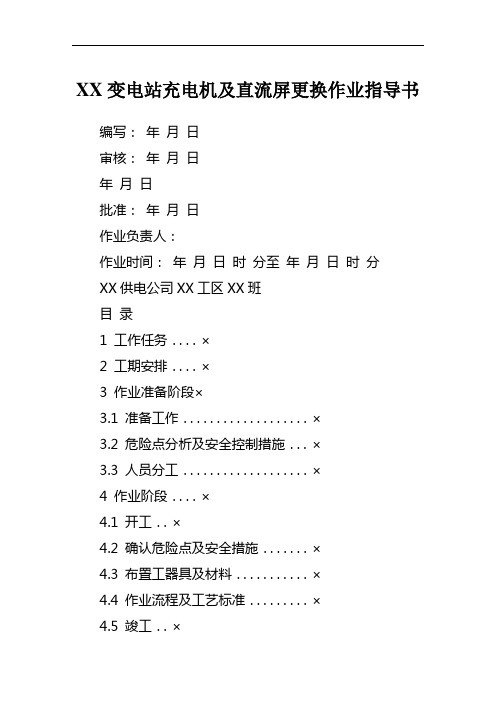

XX变电站充电机及直流屏更换作业指导书编写：年月日审核：年月日年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分XX供电公司XX工区XX班目录1 工作任务．．．．×2 工期安排．．．．×3 作业准备阶段×3.1 准备工作．．．．．．．．．．．．．．．．．．．×3.2 危险点分析及安全控制措施．．．×3.3 人员分工．．．．．．．．．．．．．．．．．．．×4 作业阶段．．．．×4.1 开工．．×4.2 确认危险点及安全措施．．．．．．．×4.3 布置工器具及材料．．．．．．．．．．．×4.4 作业流程及工艺标准．．．．．．．．．×4.5 竣工．．×5 结束阶段．．．．×6 附件．．．．．．．．×6.1 工器具×6.2 备品备件及材料．．．．．．．．．．．．．×6.3 设备有关参数．．．．．．．．．．．．．．．×1 工作任务本作业指导书针对XX变电站充电机更换工作。

2 工期安排序号内容负责班组计划日期1将准备好的临时直流屏接好线XX班X月X日2将临时电池组接入临时充电机上试运行正常3依次将该屏直流负荷转移到临时屏上运行4旧直流屏拆除5新直流屏就位6新直流屏调试7各路直流负荷由临时直流屏回接至新直流屏8各路直流负荷接地试验.9新直流屏投入系统运行.10直流屏的封堵3 作业准备阶段3.1 准备工作√标准备注开工，班组技术员根据工作任务，分析现场工作环境和条件，熟悉图纸资料。

工作负责人明确作业项目，确定作业人员，并组织作业人员学习作业指导书。

作业项目明确。

班长和材料员工作负责人根据作业项目，准备试验用仪器、仪表、工具，所用仪器仪表良好，检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。

时间和要求准确。

工作负责人根据作业项目，核定工作票的时间和要求。

1
华润电力风能（建平）有限公司
龙岗风电场操作票
编
号
页 码 第 页， 共 页
操作开始
年 月 日 时 分
操作结束
年 月 日 时 分
操作任务 220V 直流系统输入电源切换试验 顺序 操 作 项 目
操作 时间 1 检查直流整流柜220V 直流系统运行正常，两路交流电源已送电，1#交流电源供电，2#交流电源备用。

2 将直流整流柜交流配电单元上切换开关切换至“电源II ”。

3 检查220V 直流整流柜自动切换至2#电源供电正常。

4 将交流配电单元上切换开关切换至“电源I ”。

5 检查220V 直流整流柜自动切换至1#电源供电正常。

6 将交流配电单元上切换开关切至“互投”位置。

7 断开1#交流电源空开1JK 。

8 检查220V 直流整流柜自动切换至2#电源供电正常。

9 合上1#交流电源空开1JK 检查合好。

10 断开2#交流电源空开2JK 。

11 检查220V 直流整流柜自动切换至1#电源供电正常。

12 合上2#交流电源空开2JK 检查合好。

13 复归报警信号，检查220V 直流系统运行正常。

备 注 操 作 人
监护人
值 长。

华通站倒闸操作一、华通站110KV线路停送电1．<华青线I回111开关和线路由运行转检修>⑴拉开111断路器⑵检查112负荷⑶检查111开关在断开位置⑷拉开111-2隔离开关⑸拉开111-5隔离开关⑹在111-4开关侧验电⑺合上111-47接地隔离开关⑻在111-2开关侧三相分别验明确无电压⑼合上111-27接地隔离开关⑽在111-2线路侧三相分别验明确无电压（拉开青山电厂对侧开关）⑾合上111-17接地隔离开关⑿在111-2机构上挂“禁止合闸，有人工作”标示牌⒀在111-5机构上挂“禁止合闸，有人工作”标示牌⒁退出110KV母差掉111压板⒂取下111操作保险⒃拉开111信号刀闸⒄退出111跳闸压板⒅退出111合闸压板2．<华青线I回111开关和线路由检修转运行>〔1〕合上111信号刀闸〔2〕给上111操作保险〔3〕在110KV母差跳111压板测对地电压〔4〕投入110KV母差跳111压板〔5〕检查继电保护光纤通信接口装置本线/旁路把手在本线位置〔6〕在111跳闸压板测对地电位〔7〕投入111跳闸压板〔8〕在111合闸压板测对地电位〔9〕投入111合闸压板〔10〕拆111-2机构上“禁止合闸，有人工作”标示牌〔11〕拆111-5机构上“禁止合闸，有人工作”标示牌〔12〕拉开111-47接地隔离开关〔13〕拉开111-27接地隔离开关〔14〕拉开111-17接地隔离开关〔15〕检查111在断开位置〔16〕合上111-5隔离开关〔17〕合上111-2隔离开关〔18〕合上111（合对侧青山电厂开关）〔19〕检查111负荷〔20〕检查112负荷〔21〕检查111断路器在合上位置〔22〕检查111保护液晶窗显示CD=1二、华通站母线停送电操作（一）220KV倒母线操作1、<220KV4号母线由运行转检修，246、212、214、204、216由4号母线倒5号母线带，母联245开关由运行转检修，220KV4号PT由运行转检修>〔1〕投入220KV母差互联压板〔2〕检查母差互联动作光字牌亮〔3〕取下245操作保险〔4〕合上246-5隔离开关〔5〕检查246 PT并列光字牌亮〔6〕检查246双位继电器及指示灯切换正确〔7〕拉开246-4隔离开关〔8〕合上212-5隔离开关〔9〕检查212 PT并列光字牌亮〔10〕检查212双位继电器及指示灯切换正确〔11〕拉开212-4隔离开关〔12〕合上214-5隔离开关〔13〕检查214 PT并列光字牌亮〔14〕检查214双位继电器及指示灯切换正确〔15〕拉开214-4隔离开关〔16〕合上204-5隔离开关〔17〕检查204 PT并列光字牌亮〔18〕检查204双位继电器及指示灯切换正确〔19〕拉开204-4隔离开关〔20〕合上216-5隔离开关〔21〕检查216 PT并列光字牌亮〔22〕检查216双位继电器及指示灯切换正确〔23〕拉开216-4隔离开关〔24〕拉开220KV4号PT二次小开关1ZK 〔25〕拉开220KV4号PT二次刀闸1DK 〔26〕检查220KV4号母线无电压〔27〕拉开224-9隔离开关〔28〕给上245操作保险〔29〕检查220KV4号刀闸均开着（除245-4）〔30〕检查245负荷应为零〔31〕拉开245断路器〔32〕检查245在断开位置〔33〕拉开245-4隔离开关〔34〕拉开245-5隔离开关〔35〕在245-5开关侧三相分别验明确无电压〔36〕合上245-57接地隔离开关〔37〕在245-4开关侧三相分别验明确无电压〔39〕在224-9 PT侧三相分别验明确无电压〔40〕合上224-97接地隔离开关〔41〕在24-72母线侧三相分别验明确无电压〔42〕合上224-72接地隔离开关〔43〕在224-73母线侧三相分别验明确无电压〔44〕合上224-73接地隔离开关〔45〕退出220KV母差4号母线复压闭锁压板〔46〕退出220KV母差跳245压板〔47〕退出3号主变I号保护盘跳245压板〔48〕退出4号主变II保护盘跳245压板〔49〕退出245三相不一致压板（未设压板）〔50〕取下245操作保险〔51〕拉开245信号刀闸〔52〕退出220KV母差互联压板〔53〕检查220KV母差互联光字牌灭2、<220KV4号母线由检修转运行，246、212、214、204、216由5号母线转4号母线带，母联245由检修转运行，220KV4号PT由检修转运行>〔1〕拉开224-72接地隔离开关〔2〕拉开224-73接地隔离开关〔3〕拉开224-97接地隔离开关〔5〕拉开245-57接地隔离开关〔6〕检查220KV4号母线无地线(组数、位置) 〔7〕合上245信号小刀闸〔8〕给上245操作保险〔9〕在220KV母差掉245压板测对地电压〔10〕投入220KV母差掉245压板〔11〕在3号主变I号保护盘跳245压板测对地电压〔12〕投入3号主变I号保护盘跳245压板〔13〕在4号主变I号保护盘跳245压板测对地电压〔14〕投入4号主变I号保护盘跳245压板〔15〕投入245三相不一致压板（未设此压板）〔16〕检查245断路器在断开位置〔17〕合上245-5隔离开关〔18〕合上245-4隔离开关〔19〕合上245断路器〔20〕检查245在合上位置〔21〕合上224-9隔离开关〔22〕合上220KV4号PT低压刀闸1DK〔23〕合上220KV4号PT低压开关1ZK〔24〕检查220KV4号母线电压正常〔25〕投入220KV母差4号母线电压闭锁压板〔26〕投入220KV母差互联压板〔27〕取下245操作保险〔28〕合上246-4隔离开关〔29〕检查246 PT并列光字牌亮〔30〕检查246双位继电器位置切换及指示灯指示正确〔31〕拉开246-5隔离开关〔32〕合上212-4隔离开关〔33〕检查212 PT并列光字牌亮〔34〕检查212双位继电器位置切换及指示灯指示正确〔35〕拉开212-5隔离开关〔36〕合上214-4隔离开关〔37〕检查214 PT并列光字牌亮〔38〕检查214双位继电器位置切换及指示灯指示正确〔39〕拉开214-5隔离开关〔40〕合上204-4隔离开关〔41〕检查204 PT并列光字牌亮〔42〕检查204双位继电器位置切换及指示灯指示正确〔43〕拉开204-5隔离开关〔44〕合上216-4隔离开关〔45〕检查216 PT并列光字牌亮〔46〕检查216双位继电器位置切换及指示灯指示正确〔47〕拉开216-5隔离开关〔48〕给上245操作保险〔49〕退出220KV母差互联压板〔50〕检查220KV母差互联光字牌灭3、<220KV 6号母线由热备用转检修，旁路246开关由热备用转检修>〔1〕检查246断路器在断开位置〔2〕拉开246-6〔3〕拉开246-4隔离开关〔4〕检查220KV6号母线刀闸均在断开位置〔5〕在226-72接地隔离开关母线侧三相分别验明确无电压〔6〕合上226-72接地隔离开关〔7〕在226-73接地隔离开关母线侧三相分别验明确无电压〔8〕合上226-73接地隔离开关〔9〕在246-27接地隔离开关开关侧三相分别验明确无电压〔10〕合上246-27接地隔离开关〔11〕在246-57开关侧三相分别验明确无电压〔12〕合上246-57接地隔离开关〔13〕退出246三相不一致压板〔14〕退出220KV母差掉246压板〔15〕退出纵联方向A相启动失灵压板〔16〕退出纵联方向B相启动失灵压板〔17〕退出纵联方向C相启动失灵压板〔18〕退出纵联方向A相跳闸压板〔19〕退出纵联方向B相跳闸压板〔20〕退出纵联方向C相跳闸压板〔21〕退出纵联方向沟通三跳压板〔22〕退出纵联距离A相启动失灵压板〔23〕退出纵联距离B相启动失灵压板〔24〕退出纵联距离C相启动失灵压板〔25〕退出纵联距离A相跳闸压板〔26〕退出纵联距离B相跳闸压板〔27〕退出纵联距离C相跳闸压板〔28〕退出纵联距离三跳压板〔29〕退出纵联距离永跳压板〔30〕取下246操作保险〔31〕拉开246信号刀闸〔32〕在246-4机构上挂“禁止合闸，有人工作”标示牌4、<220KV6号母线由检修转热备用，旁路246开关由检修转热备用>〔1〕合上246信号刀闸〔2〕给上246操作保险〔3〕在220KV母差掉246压板测对地电压〔4〕投入220KV母差掉246压板〔5〕投入246断路器三相不一致压板〔6〕在纵联方向A相启动失灵压板测对地电压〔7〕投纵联方向A相启动失灵压板〔8〕在纵联方向B相启动失灵压板测对地电压〔9〕投纵联方向B相启动失灵压板〔10〕在纵联方向C相启动失灵压板测对地电压〔11〕投纵联方向C相启动失灵压板〔12〕在纵联方向A相跳闸压板测对地电压〔13〕投纵联方向A相跳闸压板〔14〕在纵联方向B相跳闸压板测对地电压〔15〕投纵联方向B相跳闸压板〔16〕在纵联方向C相跳闸压板测对地电压〔17〕投纵联方向C相跳闸压板〔18〕在纵联方向沟通三跳压板测对地电压〔19〕投纵联方向沟通三跳压板〔20〕在纵联距离A相启动失灵压板测对地电压〔21〕投纵联距离A相启动失灵压板〔22〕在纵联距离B相启动失灵压板测对地电压〔23〕投纵联距离B相启动失灵压板〔24〕在纵联距离C相启动失灵压板测对地电压〔25〕投纵联距离C相启动失灵压板〔26〕在纵联距离A相跳闸压板测对地电压〔27〕投纵联距离A相跳闸压板〔28〕在纵联距离B相跳闸压板测对地电压〔29〕投纵联距离B相跳闸压板〔30〕在纵联距离C相跳闸压板测对地电压〔31〕投纵联距离C相跳闸压板〔32〕在纵联距离三跳压板测对地电压〔33〕投纵联距离三跳压板〔34〕在纵联距离永跳压板测对地电压〔35〕投纵联距离永跳压板〔36〕拆246-4刀闸机构上“禁止合闸，有人工作”标示牌〔37〕拉开246-57接地隔离开关〔38〕拉开246-27接地隔离开关〔39〕拉开226-72接地隔离开关〔40〕拉开226-73接地隔离开关〔41〕检查220KV6号母线无地线〔42〕检查246断路器在断开位置〔43〕合上246-4隔离开关〔44〕合上246-6隔离开关（二）110KV倒母线操作1、<110KV4号母线由运行转检修，112、114、104由4号母线转5号母线运行，母联145由运行转检修，110KV4号PT 由运行转检修>〔1〕将110KV母差把手切换至非选择性*〔2〕检查110KV母差单母线运行指示灯亮〔3〕取下145操作保险〔4〕合上114-5隔离开关〔5〕检查114电压切换光字牌亮〔6〕将114表计把手由4号PT切换至5号PT 〔7〕拉开114-4隔离开关〔8〕合上112-5隔离开关〔9〕检查112电压切换光字牌亮〔10〕将112表计把手由4号PT切换至5号PT 〔11〕拉开112-4隔离开关〔12〕合上104-5隔离开关〔13〕检查104电压切换光字牌亮〔14〕拉开104-4隔离开关〔15〕检查145负荷为零〔16〕拉开110KV4号PT二次小开关1ZK 〔17〕拉开110KV4号PT二次刀闸1DK〔18〕拉开110KV4-9隔离开关〔19〕检查110KV4号母线刀闸均开着(除145-4) 〔20〕检查110KV4号母线电压为零〔21〕给上145操作保险〔22〕拉开145断路器〔23〕检查145开关在断开位置〔24〕拉开145-4隔离开关〔25〕拉开145-5隔离开关〔26〕在145-4开关侧三相分别验明确无电压〔27〕合上145-47接地隔离开关〔28〕在145-5开关侧三相分别验明确无电压〔29〕合上145-57接地隔离开关〔30〕在110KV4-9 PT侧三相分别验明确无电压〔31〕合上110KV4-97接地隔离开关〔32〕在110KV4-9 4号母线侧三相分别验明确无电压〔33〕合上110KV4-71接地隔离开关〔34〕退出110KV母差跳145压板〔35〕退出110KV母差4号母线出口跳母联压板〔36〕退出110KV母差5号母线出口跳母联压板〔37〕退出110KV母差4号复压闭锁压板〔38〕退出3号主变I号保护盘中压侧母联145跳闸压板〔39〕退出4号主变I号保护盘中压侧母联145跳闸压板〔40〕取下145操作保险〔41〕拉开145信号小刀闸2、<110KV4号母线由检修转运行，112、114、104由5号母线改4号母线运行，母联145开关由检修转运行，110KV4号PT由检修转运行>〔1〕合上145信号小刀闸〔2〕给上145操作保险〔3〕在110KV母差跳145压板测对地电压〔4〕投入110KV母差跳145压板〔5〕在4号主变I号保护盘中压侧母联145跳闸压板测对地电压〔6〕投入4号主变I号保护盘中压侧母联145跳闸压板〔7〕在3号主变I号保护盘中压侧母联145跳闸压板测对地电压〔8〕投入3号主变I号保护盘中压侧母联145跳闸压板〔9〕在110KV母差4号复压闭锁压板测对地电压〔10〕投入110KV母差4号复压闭锁压板〔11〕拉开110KV4-71接地隔离开关〔12〕拉开110KV4-97接地隔离开关〔13〕拉开145-57接地隔离开关〔14〕拉开145-47接地隔离开关〔15〕检查110KV4号母线无地线〔16〕检查145断路器在断开位置〔17〕合上145-5隔离开关〔18〕合上145-4隔离开关〔19〕合上145断路器〔20〕检查145在合上位置〔21〕合上110KV4-9隔离开关〔20〕合上110KV4号PT二次小开关1ZK 〔21〕合上110KV4号PT二次刀闸1DK 〔22〕检查110KV4号母线电压正常〔23〕取下145操作保险〔24〕合上104-4隔离开关〔25〕检查104电压切换光字牌亮〔26〕拉开104-5隔离开关〔27〕合上112-4隔离开关〔28〕检查112电压切换光字牌亮〔29〕将112表计把手由5号PT切换至4号PT 〔30〕拉开112-5隔离开关〔31〕合上114-4隔离开关〔32〕检查114电压切换光字牌亮〔33〕将114表计把手由5号PT切换至4号PT 〔34〕拉开114-5隔离开关〔35〕给上145操作保险〔36〕将110KV母差把手切换至选择性*〔37〕检查110KV单母线运行灯灭3、<110KV 6号母线由备用转检修>〔1〕检查110KV6号母线刀闸均开着〔2〕在145-6母线侧三相分别验明确无电压〔3〕合上145-67接地隔离开关〔4〕在145-6机构上挂“禁止合闸，有人工作”标示牌4、<110KV 6号母线由检修转备用>〔1〕拆145-6机构上“禁止合闸，有人工作”标示牌〔2〕拉开146-67接地隔离开关〔3〕检查110KV6号母线刀闸均在断开位置三、华通站110~220KV带路操作（一）110KV线路开关带路1、<华青I回线111开关由运行转检修，负荷由旁路145带> [ 按调令：将110KV母线倒5号单母线运行，母联145转旁路备用。

供电局变电站防误闭锁装置维护作业表单
1．作业结果：如正常则填写“√”、异常则填写“×”、无需执行则填写“O”；
2．需要对缺陷、异常进行描述，并填写至“缺陷、异常情况”栏；
3．作业过程中有新增的风险及其控制措施，填写至“新增风险及其控制措施”栏中；
4．审核人应为值班负责人，签发人、审核人应具备副值班长资格及以上人员，作业负责人应为副值班员及以上人员，工作完毕后审核人填写结论及修订意见，包括：执行结果是否正常、异常情况的处理意见、作业表单修订意见。

Q/***(企业代称，字母，小初号)广东电网公司企业标准Q/*** ××××－××××广东电网江门供电局UPS电源切换作业指导书作业指导书20××－××－××发布 20××－××－××实施（三号）×××电网公司发布（小二号）前言变电站设备是保证电力系统安全运行重要的设施，为保证变电站设备及电力系统的安全稳定运行，及时发现设备缺陷，防范因变电站设备故障而引起的障碍，对变电站内设备进行日常维护是电力设备运行维护工作中必不可少的一个重要环节。

为了加强变电站设备进行日常维护现场标准化作业的管理，使作业活动有章可循，使作业安全风险评估和过程控制规范化，保证作业全过程的安全和质量，特制定本作业指导书。

本作业指导书对变电站设备进行日常维护工作的操作步骤、技术要点、安全注意事项、安全风险分析及预控措施等方面内容进行了详细的规范。

在编写过程中参照了国家标准、行业标准、南方电网标准及相关的技术规范、规定，并充分考虑了广东电网公司变电站设备的实际情况。

用于指导变电站设备进行日常维护工作。

本指导书是按照变电作业类型及工作种类进行编写，各单位要以本指导书为依据，针对作业的特点编制切合现场实际的现场标准化作业表单或现场作业书（以下简称现场作业书），用以规范和指导现场的变电站设备维护作业。

本作业指导书由广东电网公司生产设备管理部提出、归口并解释。

本作业指导书起草单位：广东电网公司江门供电局变电管理一所。

本作业指导书主要起草人：。

本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书自2013年XX月XX日起实施。

目录前言 (1)1范围 (8)2规范性引用文件 (8)3技术支持文件 (8)4术语和定义 (8)5安全风险分析及预控措施 (8)5.1 安全措施 (8)6作业准备 (9)7作业周期 (9)8工期定额 (9)9设备主要参数 (9)10作业流程 (9)11作业项目、工艺要求和质量标准 (10)12 作业中可能出现的主要异常现象及对策 (11)13 作业后的验收与交接 (12)14 附录 (12)1范围本作业指导书适用于广东电网公司变电设备的UPS电源切换作业。
