变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。
关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。
根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。
在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。
对此，需要应用变电站整体“五防”技术，避免误操作等事故。
变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。
微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。
在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。
变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。
其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。
在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。
计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。
当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。
五防系统简介
1基本含义何为防误操作系统呢？
变电站的防误操作系统可以防止人为误操作，确保变电站的安全运行，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断。
因此确保五防系统的完好和完善，能大大减少或防止电网事故的发生。
2五种类型变电站防误操作一般分为以下五种，简称为五防：
1、防止误分、合断路器；
2、防止带负荷分、合隔离开关；
3、防止带电挂（合）接地线（接地开关）；
4、防止带接地线（接地开关）合断路器（隔离开关）；
5、防止误入带电间隔。
3工作原理五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作，防误主机根据预先储存的防误闭锁逻辑库及当前设备位置状态，对每一项模拟操作进行闭锁逻辑判断，将正确的模拟操作内容生成实际操作程序传输给电脑钥匙，运行人员按照电脑钥匙显示的操作内容，依次打开相应的编码锁对设备进行操作。
以上全部操作结束后，通过电脑钥匙的回传，从而使设备状态与现场的设备状态保持一致；对于那些地线、网门等无实际位置的设备，也要过电脑钥匙回传来保证状态的一致。

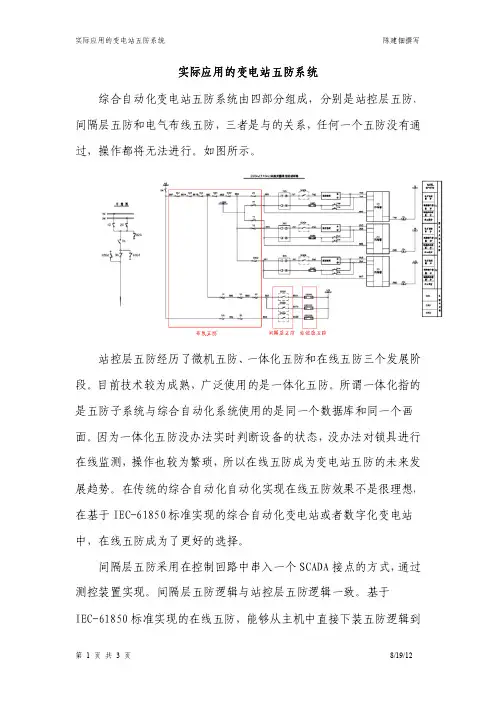

4五防系统架构变电站五防系统由三层防误构成，分别是：1、站控层防误(监控五防)，目前变电站常用的五防监控系统都属于此类；2、间隔层防误(间隔五防)，部分地区的变电站另外增加了这种防误模式；3、设备单元电气闭锁，
常见的一次设备很多自身都具备五防功能。
附录E五防操作步骤五防主机开机方式：长按住电源键3~5秒中，五防主机自动开启。
五防主机开启后，系统会自动进入到五防界面。
模拟传票操作步骤：1、在五防系统界面上，用触摸笔点击“五防系统”选项，点击后就跳出一个对话框，在对话框里输入对应的用户名和密码，就可以进入一次接线图。
2、进入一次图界面后，选择屏幕左上角“模拟”选项开始进行模拟操作，操作时只要拿触摸笔在要操作的图上点击即可（如果图上的设备的分合状态和实际设备状态不符，可在模拟前选择左上角上的“对位”选项进行对位，让图上设备分合状态和实际设备状态相同），当模拟操作任务完毕后，选择左上角的“结束模拟”，就会跳出一个对话框显示模拟操作的内容，检查操作的内容无误后，先打开电脑钥匙再点击对话框左下角的“传操作票”选项，把操作票传送到电脑钥匙中，当电脑钥匙响“嘟”的一声后自动关机，即传送完毕，这个时候就可以拿电脑钥匙到现场进行就地操作。
3、拿电脑钥匙到现场操作时，先按住电脑钥匙上的“ON/OFF”键3~5秒打开电脑钥匙，显示器上就显示在五防主机上模拟的操作内容，操作时只需安装显示器上的步骤进行操作，当开锁时，把钥匙插入五防锁具的圆孔中，当听到“条件符合，可以操作”时，把手轮向上一推就可以开锁，开锁后就听到“锁已打开”，再把手轮复归到原来的位置就听到“钥匙已回位”，这时再按一下“ON/OFF”键确认操作就可以进行下一步操作，直到钥匙上的任务操作完毕。
4、当电脑钥匙现场操作完毕后，把电脑钥匙放回到充电处，打开电脑钥匙，选择界面上的“回传操作记录”进行回传，回传后图上的模拟操作过的设备就会进行相应的变位，操作完毕。
（注意：“回传操作记录”的界面最好不要消除，否则不能“回传操作记录”）申请开万能解锁钥匙门步骤：在五防系统主界面上，选择“万能解锁系统选项”，点击后会弹出一个对话框，选择对应的用户名，输入相应的密码，确定后会弹出一个原因的对话框，根据申请情况选择一个原因，就会弹出一个对话框，有两种方式可以选择，一个是“授权卡授权”，一个是“手机授权”。
变电站五防基础知识一、引言变电站是电力系统中的重要组成部分，起着输电、变压、保护等作用。
为了确保变电站的正常运行和人员的安全，对变电站进行五防工作是非常重要的。
二、五防基础知识1. 防雷击：变电站作为电力系统的重要设施，容易受到雷击的影响。
为了防止雷击对变电站设备的损害，需要在变电站周围设置合适的避雷器，以及对设备进行接地和绝缘处理。
2. 防火灾：变电站内部存在大量的电器设备和高压电缆，一旦发生火灾，后果不堪设想。
因此，变电站的防火工作至关重要。
首先要确保变电站内部通道畅通，便于逃生和灭火；其次要定期进行设备绝缘检测，防止电器设备引发火灾；另外要加强员工的火灾防范意识，提高应急处理能力。
3. 防触电：由于变电站存在高压电源和裸露的导线，人员接触这些设备很容易发生触电事故。
因此，变电站的防触电工作尤为重要。
一方面要加强设备的绝缘措施，确保人员不会接触到带电部分；另一方面要加强员工的安全培训，提高他们对高压设备的认识和防范意识。
4. 防爆炸：变电站内部存在大量的油池、气体和化学物品，一旦发生爆炸，后果将不堪设想。
因此，变电站的防爆炸工作至关重要。
首先要加强设备的通风和排气系统，确保气体不会积聚；其次要定期检测和更换设备中的油池，防止油池泄漏引发火灾和爆炸；另外要加强员工的防爆炸培训，提高他们的安全意识。
5. 防盗抢：变电站内部存在大量的贵重设备和电缆，一旦发生盗抢事件，将对供电系统产生严重影响。
因此，变电站的防盗抢工作至关重要。
首先要加强对变电站周围的安全防护措施，如安装围墙、报警系统等；其次要加强对设备的监控和巡查，及时发现异常情况；另外要加强员工的安全意识，提高他们对盗抢事件的防范能力。
三、结论变电站作为电力系统中的重要设施，需要进行五防工作，以确保其正常运行和人员的安全。
防雷击、防火灾、防触电、防爆炸和防盗抢是变电站五防工作的基础知识。
通过加强设备的绝缘处理、加强员工的安全培训和加强设备的监控巡查，可以有效预防和减少变电站事故的发生，确保供电系统的稳定运行。
变电站微机五防系统
一、系统概述
五防的定义:
防止误切、合断路器；
防止带负荷拉、合隔离开关；
防止带电合（挂）接地隔离开关（接地线）；
防止带接地刀闸（接地线）合隔离开关；
防止误入带电间隔。
系统从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。
系统具备防误闭锁的全面性及强制性，可与视频系统接口查看模拟时和操作时的设备实时视频画面，并可全面采集站内的临时接地线、硬压板、解锁钥匙、网柜门等设备的实时状态，将变电站的防误闭锁技术推进到一个新的水平。
二、系统特点
实施防误闭锁
∙电脑钥匙实时在线
∙操作过程实时监控
∙防误逻辑实时判断
∙设备状态实时对位
双网络多模式
∙有线、UT-Net
∙无线双网传输
∙三种操作模式
移动操作终端
∙电脑钥匙远程操作
∙主机控制功能转移
智能闭锁锁具
∙锁具状态智能采集
∙智能自检多级解锁
三、系统结构
1）通讯适配器
2）微机
3）打印机
4）电脑钥匙
5）各种锁具
四、锁具闭锁方式
A 、断路器、电动刀闸
闭锁方式：监控+电编码锁
B 、手动刀闸
闭锁方式：机械编码锁
C 、临时接地
闭锁方式：机械编码锁闭锁
D 、电气网门
闭锁方式：采用挂锁直接或配备相应附件进行闭锁。
电气五防在变电站的运用概述：电气五防即：防止误拉合开关、防止带负荷拉合闸刀、防止带电挂接地线（合接地闸刀）、防止接地线（闸刀）合闸、防止误入带电间隔，变电站的倒闸操作中电气五防是保证人员及设备安全的重要保障，在以往的误操作事故中，许多是违反了五防原则而导致的，而在可靠设置电气五防以后，误操作事故大大降低，有效地扼制人员失误导致的事故，变电站均须按照五防的原则进行可靠的设置电气五防，并且将电气五防纳入日常管理中，现将长春站配置的电气五防进行原理分析：1．防止误拉合开关以UT-4型微机模拟图及配属的电钥匙进行闭锁管理。
任何正常操作开关均应使用该微机装置。
该装置失灵即为闭锁失灵，进入解锁程序。
*注意事项开关操作仅一套微机闭锁，须按倒闸操作规程执行。
2．防止误拉合闸刀A．以UT-4型微机模拟图及配属的电钥匙进行闭锁管理。
任何闸刀正常操作均应使用该微机装置。
B．220千伏及110千伏闸刀均装有电气闭锁。
C．35千伏闸刀均装有电磁闭锁。
闸刀闭锁装置以UT-4型微机为主。
*工作原理：正、付母闸刀、线路闸刀受开关付接点闭锁，开关合上时其三付闸刀不能操作，只有开关分开位置时闸刀才可操作。
倒母线时正、付母闸刀、电源经GBM来。
GBM构成：母联开关、母联正、付母闸刀。
同时正、付母闸刀相互闭锁，既倒母线时只有先合上一付母刀后，才可拉开另一付母刀。
*注意事项1）、闸刀闭锁失灵、电动失灵时须确实检查清开关在分闸位置方可进入解锁程序。
2）、倒母线操作时如遇闭锁失灵须检查清与该组母线联接的母联开关、正付母闸刀确实在合闸位置，另一副母刀在合闸位置。
3）、解锁每次只能解一步，解锁前须重新学习解锁规定。
3、防止带接地闸刀（线）合闸1）、以UT-4型微机模拟图实现闭锁。
2）、 220千伏并装有电气闭锁及在装有接地闸刀的主闸刀上装有机械闭锁。
*注意事项A、220千伏回路上的开关母线侧接地闸刀安装于正母闸刀上，与付母闸刀间无机械闭锁。
如遇闭锁失灵时除须检查开关在分闸位置外，还须检查开关母线侧接地闸刀在拉开位置。
变电站五防知识培训材料（1）电力系统中的五防是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
（2）传统“五防”概念的扩展“五防”的概念1980年由原水利电力部提出，此后，电力自动化技术经历了飞速的发展，由此带动了电力系统操作方式和管理方式的不断变化。
这些都给“五防”提出了许多新的要求，需要更完善的技术措施实现操作全过程的防误。
五层防线的定义是：为防止电气误操作，在人和设备之间，用技术措施筑起的五层防线。
这一新的思维是对传统五防概念的扩展和跨越，在涵盖传统五防概念的基础上，从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。
五层防线结构示意图如下：（3）防误闭锁装置的演变常规防误闭锁装置常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
变电站综合自动化及“五防”系统浅析变电站综合自动化，也就是我们常说的综自系统，是变电站二次系统的一个组成部分。
也是保证变电站安全经济运行的一种重要技术手段。
随着智能站的推广，综自系统和保护的界限越来越模糊，其重要性越来越高，而“五防”系统也越来越重要。
重点介绍变电站综合自动化及“五防”系统。
一、变电站综合自动化系统1．综自的概念变电站综合自动化就是将变电站的二次设备（包括测量仪表、保护装置、信号系统、自动装置和远东装置等）的功能综合于一体，实现对变电站主要设备的监视、测量、控制、保护以及与调度通信等自动化功能。
综自系统包括微机监控、微机保护、微机自动装置、微机五防等子系统。
它通过微机化保护、测控单元采集变电站的各种信息（如母线电压、线路电流、断路器位置、各种遥信等）。
并对采集到的信息进行分析处理，并借助通信手段，相互交换和上传相关信息。
综自所谓的综合，既包括横向综合，即讲不同间隔、不同厂家的设备相互连接在一起；也包括纵向综合，即通过纵向通信，将变电站与控制中心、调度之间紧密集合。
2．综自的布局综自系统按照设备的布局来划分，可以分为集中式、局部分散式、分散式三种。
（1）集中式通过集中组屏的方式采集变电站的模拟量、开关量和数字量等信息，并同时完成保护、控制、通信等功能。
这种布局形式早期应用的比较多，因为早期综自设备技术不成熟，对运行现场的条件要求比较高，所以只能在环境比较良好的主控室中安装。
集中式布局的主要缺点是，所有与综自系统相连的设备都需要拉电缆连接进入主控室，电缆的安装敷设工作量很大，周期长，成本高，也增加了 CT 的二次负载。
随着综自设备技术的成熟，已经用的很少。
（2）局部分散式将高压等级的保护、测控装置集中安装在主控室，而将低压等级的保护综自设备就近集中安装于高压室内或专用继保小室内。
这种布局形式是一种综合考虑经济性和运行环境的方案，现在较多的用在超高压变电站中。
比如一个 500kV 站，分为主控室、500kV 继保小室、220kV 继保小室，各二次设备电缆就近连接到相应的继保小室中，各个继保小室的保护测控设备间再通过光纤进行通信联系。
