XX变电站充电机及直流屏更换作业指导书

一、准备阶段：
1
2
3
二、作业阶段：
4
5
6
7
8
9
三、结束阶段：
10
高频开关电源直流设备主要技术参数
11
注：厂家技术标准必须满足以上要求。

12
直流充电设备、蓄电池组校验检修卡
变电站名称：设备型号：试验日期：天气：班组：
13
三、母线绝缘耐压测试记录卡
14
五、稳流精度检测
15
六、稳压精度检测
七、纹波系数检测
16
八、交流断电故障信号检测
九、均充、浮充充电过程自动转换测试
微机应能控制充电机自动运行以下程序：以整定的充电电流0.1C进行恒流充电，当电压逐渐上升到均充电压整定值后，自动转为恒压充电。

随着充电电流逐渐减小，至充电电流整定值0.01C时，自动转为浮充运行。

17
十、直流母线过压、欠压信号检测
十一、直流母线绝缘支路告警信号检测
十二、蓄电池熔断器熔断信号试验
18
十三、硅链调压的检测
十四、终结
19
蓄电池核对性充放电设备参数
变电站名称：变电站
20
充放电前检查项目
蓄电池充放电记录记录表
记录时间：年月日时分状态：
蓄电池放电曲线电压（V）
０
蓄电池充电曲线
０１２３４５６７８９10 11 12
本次蓄电池充放电情况总结
年月日。

烧表面的蒸发速度。

在设置喷淋管时，在液面计的部位，要单独从罐顶的喷淋水管上向下引一条管路，对液面计专门淋水，这样能有效保护储罐上的液面计，防止在火灾状况下引起炸裂，因为储罐上的液面计是玻璃板式的设计。

合理、准确地进行小型液化石油气储备站的消防设计，在火灾发生时，能达到合理运用水量进行补救，从而把火灾造成的损失减少到最小程度，也能解决储备站中因为消防用水而出现投资较大的问题。

参考文献:[1]城镇燃气设计规范.[2]建筑设计防火规范.[3]液化石油气汽车槽车技术条件.作者简介:董朝晖(1969-),女,北京人,唐山市规划建筑设计研究院,高级工程师,研究方向:燃气、综合管线。

摘要:在变电站里，直流系统起到了非常重要的作用，对于不满足运行要求的直流系统予以更换，使之满足日益庞大的电网运行的需求。

本文主要介绍了更换直流系统的注意事项及具体更换流程。

关键词:变电站直流系统更换改造电力系统由发电、输电、变电、配电、用电五大部分组成，在各个部分之间还有相应的信息与控制系统相互联系，对电能的生产、传输、变换、分配及调度进行有机控制，而信息与控制采用的大多是直流电源。

直流系统包括直流电源装置、蓄电池、充电装置、微机监控器和直流系统绝缘监测系统。

直流系统为变电站提供直流电源，是变电站安全运行的重要保障。

它的主要作用是：①正常运行时，作为短路器跳、合闸及机组和其他设备保护与操作控制电源。

②变电站交流电压降低甚至消失时，作为保护动作及机组等其他设备故障时的事故操作电源，以切除故障，保证设备安全和系统的正常运行。

③交流厂用电事故中断时，作为变电站事故照明电源和载波通信设备的电源。

因此，直流系统的稳定与否，对变电站的安全稳定运行具有重要意义。

服役时间较长的变电站中，直流电源系统已不能适应电力系统对直流电源的安全技术要求。

在更换过程中一旦发生断线、短路或者接地，都将有可能导致保护装置误动或者拒动，造成大面积停电事故，甚至可能造成电网事故。

一.项目工程概况及工程量1.110kVXXX变电站直流系统为一组免维护型蓄电池，电压等级220V，额定电流30A；直流电源柜1面，直流馈电屏2面。

蓄电池用蓄电池柜安装在主控制室内，直流电源柜，直流馈电屏安装在主控制室内。

2.本期新上一组200Ah阀控式密封铅蓄电池共108只，分装于三面蓄电池柜内（蓄电池柜安装在主控制室内）。

直流电源柜1面，布置5个HD22010充电模块，一个FY-10降压模块；直流馈线柜布置有DS-ZHL微机型直流系统绝缘在线监测装置一套。

3.设计要求，蓄电池充电电源为2路，分别取至380V站用电I、II 段。

二.编制依据1.重庆北碚电力勘察设计公司设计图：《直流系统安装图》；2.《电气装置安装工程高压电器施工及验收规范》（GBJ147—2002）；3.《电力建设安全工作规程（变电所部分）》DL5009.1-92。

三.施工进度计划直流系统安装在相关的建筑工程施工完毕，设备运到现场的情况下，不影响整个网络进度，合理安排。

四.作业准备工作及条件1.人员配置序号工 种人 数备 注1电气技术员1名2电气专责工1名3厂家技术人员1名4普工3名2.主要施工机具材料计划序号名 称规 格单位数量 1手 枪 钻220V把12活动扳手12寸把23梅花扳手17-19把24榔 头 2.5P把15铁水平尺L=600把16线 锤 1.5P个17万 用 表块18木 杠 子根29麻 绳φ15米3010麻 花 钻φ9.5根211丝 攻M10套212电阻丝3000W根113干粉灭火器个214绝缘手套双215钢直尺把216电工工具1套17接线工具2套3.技术准备及外围条件3.1蓄电池安装前，建筑工程及其辅助设施应按设计要求全部竣工，并经验收合格。

3.2免维护蓄电池的合格证、直流屏充电机屏合格证及相关技术资料齐全。

3.3在本单位工程开工前对所有参加施工人员进行技术交底，作好详细记录。

五.作业方法及程序1.作业流程安全技术交底准备工器具工作班成员屏盘及蓄电池安装电缆敷设及接线蓄电池充、放电检查验收2.作业方法2.1蓄电池就位2.1.1先采用人力将蓄电池支架抬至蓄电池室并安装与基础槽钢上,支架之间的倾斜度满足屏盘的施工规范；2.1.2根据厂家蓄电池连接图安装连接蓄电池，连接过程中不能出现短路现象。

直流屏检修作业指导书1 范围1.1 本规程适用于金牛坪水电厂直流系统及蓄电池的检修与维护。

1.2 本规程规定了金牛坪水电厂直流系统及蓄电池的整体检修的周期、项目、工艺和标准以及部件检修的工艺、步骤、标准。

1.3 本规程适用于检修维护人员、生产管理人员对直流系统及蓄电池的检修管理。

2 规范性引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》GZDW智能高频开关直流电源系统技术手册胶体阀控式固定型铅酸蓄电池dryfit系列使用维护手册3 术语与定义下列术语和定义适用于本标准。

3.1 整体检修指根据直流系统的检修周期和有关规定，对直流系统进行的检修工作。

整体检修中列出的各部件的检修方法详见“6.5 设备主要检修流程项目、工艺、标准”。

3.2 部件检修指根据某个部件的检修周期和有关规定，对其单独进行的检修工作；一般应在不影响直流系统的运行状态下进行，工期不宜过长。

3.3 初充电(first charge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。

初充电的工作程序应参照制造厂家说明书进行。

3.4 恒流充电(constant current charge)充电电流在充电电压范围内，维持在恒定值的充电。

3.5 均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。

3.6 恒流限压充电(constant-current limit voltage charge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。

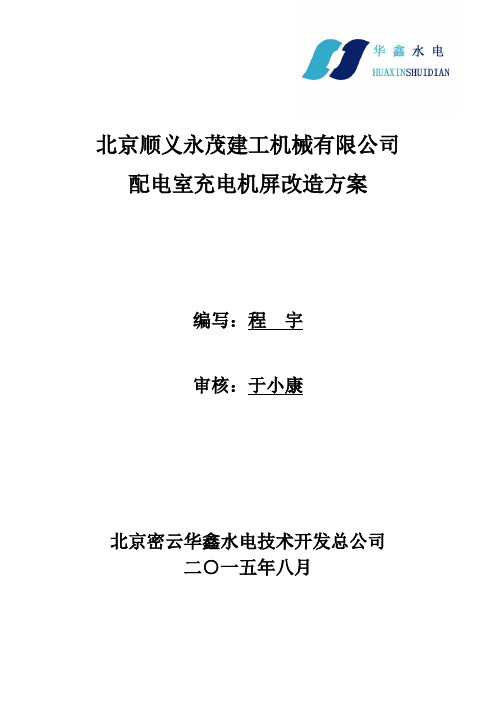

北京顺义永茂建工机械有限公司配电室充电机屏改造方案编写：程宇审核：于小康北京密云华鑫水电技术开发总公司二○一五年八月目录一、改造原因 (3)二、改造方案 (4)三、保证安全的组织措施和技术措施 (5)四、改造计划表 (6)附：改造预算表一、改造原因（一）故障原因及处理北京顺义永茂建工机械有限公司配电室直流系统于2015年8月20日出现故障，值班人员发现直流屏电压降低且直流屏光字牌发出报警信号，经我方工程师到现场排查后发现，直流系统两台充电机损坏，无法正常提供直流电源，当前工作状态为备用直流蓄电池为10kV 高压开关柜应急供电。

由于备用直流蓄电池供电时间有限，为了保证生产安全及用电可靠，经多方寻找后，我方用临时充电模块紧急对直流设备及蓄电池组供电，保证了供电系统的安全运行。

（二）改造的必要性直流充电机柜是将交流电转化为直流电后，为10kV开关柜上保护装置及操作装置提供电源的系统。

该系统分为两部分，分别为充电机部分及直流蓄电池部分。

正常情况下充电机将交流电转化为直流电，为用电设备供电及为蓄电池充电，突发情况下蓄电池做为后备电源在充电机不工作的情况下也可临时为用电设备供电，保证了用电的可靠性。

10kV开关柜上重要设备电源均为直流电源，如保护装置、操作装置及信号装置，采用直流电源是因为其可靠性大于市电电源，在突然停电的情况下不会造成设备停止工作。

而直流电源的稳定输出则来自于充电机及蓄电池的双重作用。

现贵单位配电室充电机损坏，只能用蓄电池供电，而蓄电池做为临时后备电源，供电时间最长不超过10个小时。

如出现直流电源消失，哪么10kV开关柜上的保护及操作装置将停止工作，造成开关无法操作，更重要的是保护装置失去电源后，如发生故障，无法切断故障点，会造成事故的进一步扩大，所造成的损失是不可估量的。

二、改造方案（一）设备更换经过我单位工程技术人员对现场的勘察发现直流充电机因运行时间过长及老化严重已经损坏，且因设备陈旧无法修复，建议进行更换。

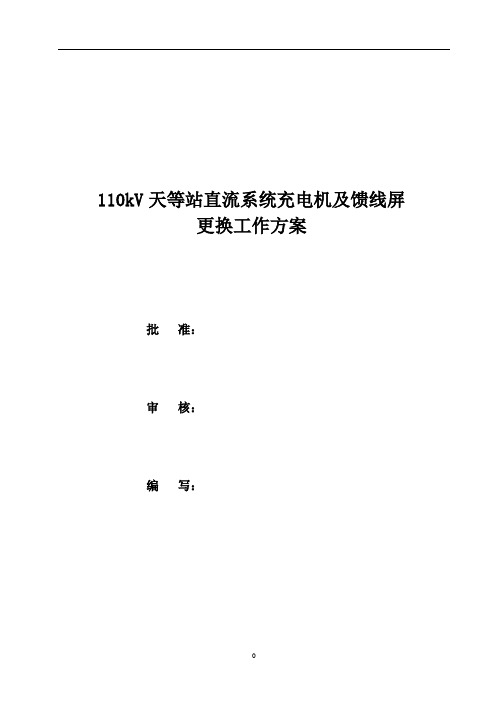

110kV天等站直流系统充电机及馈线屏更换工作方案批准：审核：编写：一、工程概况110kV天等站的直流系统充电机及馈线屏2002年技改后投运，已运行多年。

直流充电模块设备老化，2009-2011年多次出现直流充电模块故障，已多次维修但未能有效解决，且直流系统定检中发现直流充电机稳流、稳压、均流特性已不能满足《南网直流电源系统运行维护管理办法》要求。

该变电站为无人值守站，直流系统无蓄电池巡检仪，不能有效对直流设备蓄电池进行检测。

该站直流系统存在的这两个设备隐患，对直流系统运行带来非常不利的影响，同时也给间接影响电网的稳定运行。

直流系统的稳定运行，关系到全站的保护测控系统。

更换直流系统充电机及馈线屏后，可提高直流设备运行可靠性，并提高对直流蓄电池的监控力度。

为了更加规范直流系统的使用，提高直流系统的运行可靠性，本次直流系统改造结束后，合母负荷共使用8路：110kV侧2路（201Z、202Z）直流环网；35kV侧4路直流，2个环网（203Z、204Z；205Z、206Z）；10kV侧2路（207Z、208Z）直流环网。

控母负荷使用20路，均为单独供电。

最后将屏顶小母线拆开，并包好绝缘胶布。

本次工作需要为使该项工作能更顺利有序的进行，确保本次工作安装工作能安全圆满完成，特制定本工作方案。

二、组织措施1、工作现场组织机构工作负责人：苏家思工作成员：唐运益、袁仁栋、谭绍亮、韦立权、韦绍义、直流系统设备厂家技术人员、自动化班和继电保护班技术人员、2、工作任务：110kV天等变直流系统充电机及馈线屏更换工作3、工作地点：主控室内：27P直流馈线屏、26P直流充电屏、1P 110kV线路保护屏I、2P 110kV线路保护测控屏II、4P 110kV备自投屏、5P 110kV保母线护屏、6P 1号主变保护屏、7P 站用电测控屏、8P 2号主变保护屏、9P 3号主变保护屏、10P主变测控屏、11P公用测控屏、15P 35kV线路保护测控屏III、17P 10kV 线路保护测控屏I、18P 10kV线路保护测控屏II、31P 35kV线路保护测控屏II、30P 35kV线路保护测控屏I、13P 35kV线路保护测控屏Ⅳ、12P 电压并列屏、14 P 低频低压减载屏、23P 110kV线路保护屏，主控室事故照明配电箱、主控室办公台、24P 所用屏I、25P 所用屏II、28P 直流蓄电池屏I、29 P 直流蓄电池屏II、16P 直流充电馈线屏（新）室外： 110kV东天线106开关端子箱，110kV桃天线105开关端子箱，35kV 2号电容 316开关端子箱，35 kV母联乙3002开关端子箱，35kV进结线307开关端子箱，35kV3号电容318端子箱，1号主变10kV 侧901开关柜，2号主变10kV侧902开关柜4 、责任分工：工作负责人：负责组织本工作方案实施，工作人员、工器具调配，工程协调，在保证质量、保证设备和人身安全的前提下争取提前完成任务。

XX变电站充电机及直流屏更换作业指导书编写：年月日审核：年月日年月日批准：年月日作业负责人：作业时间：年月日时分至年月日时分XX供电公司XX工区XX班目录1 工作任务．．．．×2 工期安排．．．．×3 作业准备阶段×3.1 准备工作．．．．．．．．．．．．．．．．．．．×3.2 危险点分析及安全控制措施．．．×3.3 人员分工．．．．．．．．．．．．．．．．．．．×4 作业阶段．．．．×4.1 开工．．×4.2 确认危险点及安全措施．．．．．．．×4.3 布置工器具及材料．．．．．．．．．．．×4.4 作业流程及工艺标准．．．．．．．．．×4.5 竣工．．×5 结束阶段．．．．×6 附件．．．．．．．．×6.1 工器具×6.2 备品备件及材料．．．．．．．．．．．．．×6.3 设备有关参数．．．．．．．．．．．．．．．×1 工作任务本作业指导书针对XX变电站充电机更换工作。

2 工期安排序号内容负责班组计划日期1将准备好的临时直流屏接好线XX班X月X日2将临时电池组接入临时充电机上试运行正常3依次将该屏直流负荷转移到临时屏上运行4旧直流屏拆除5新直流屏就位6新直流屏调试7各路直流负荷由临时直流屏回接至新直流屏8各路直流负荷接地试验.9新直流屏投入系统运行.10直流屏的封堵3 作业准备阶段3.1 准备工作√标准备注开工，班组技术员根据工作任务，分析现场工作环境和条件，熟悉图纸资料。

工作负责人明确作业项目，确定作业人员，并组织作业人员学习作业指导书。

作业项目明确。

班长和材料员工作负责人根据作业项目，准备试验用仪器、仪表、工具，所用仪器仪表良好，检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。

时间和要求准确。

工作负责人根据作业项目，核定工作票的时间和要求。

QZHNGD 251O28ZYZDS—JJLGZ—2602作业指导书电能表屏更换及二次回路改造作业方式：低压带电作业使用范围：变电站电能表屏更换二次凹路改造等过程验收级别：级2010—4—6 发布2010-4-6 实施目次 (2)前言 (3)1范围 (4)2规范性引用文件 (4)3工作程序 (4)3、1人员要求3、2检修前准备卡3、3「•序及质量控制3、4危险点预控措施卡4记录 (10)本指导书是为规范变电站电能表屏更换现场带电施工作业工作而制定的。

本指导书依据DL/T448-2000《电能计量装置技术管理规程》、DL408-91《电业安全工作规程》、《省公司变电设备质量评价标准》《省公司变电站等级评价标准》、省公司相关电能量采集工程规范等文件及技术要求等规定编写的。

本指导书由公司计量所、现场一班负责起草和审核，由输变电部、安全部批准后实施。

本指导书主要起草人：审核：批准：本指导书由公司计量所归口并负责解释。

电能表屏更换及二次回路改造作业指导书（试用）1范围木指导书规定了变电站10KV及以上电能表屏更换现场带电施工的作业方法及过程控制。

本指导书适用于变电站10KV及以上电能表屏更换现场带电施工作业。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随示所有的修改单（不包括勘谋的内容）或修订版均不适用于木标准，然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注H期的引川文件，其最新版本适用于本标准。

DL/T448-2000《电能计量装置技术管理规程》DL408-91《电业安全工作规程》《变电设备质量评价标准》《变电站等级评价标准》3、工作程序3、2组织工程总指挥：现场总负责：现场安全监督: 现场技术指导: 工作成员：3、2准备卡4、记录。
