LED电子显示屏控制原理1.程序控制:通过编程控制,可以实现对LED显示屏的各个区域、亮度、颜色等参数的控制。
一般使用控制器芯片如单片机或FPGA作为主控,通过串行通信或并行通信与显示屏进行数据交互。
2.数据传输:LED显示屏与控制器之间需要进行数据传输。
传输方式一般有并行传输和串行传输两种。
并行传输是将控制数据同时传输给每个LED点,在传输速度上较快,但需要较多的引脚,适用于小尺寸显示屏。
串行传输是将控制数据以位序列的形式依次传输给每个LED点,传输速度较慢,但只需要一个引脚,适用于大尺寸显示屏。
3.亮度控制:亮度控制是通过调整LED灯的电流大小来控制亮度的。
一般通过PWM(脉冲宽度调制)技术来实现。
PWM技术是通过改变单位时间内高电平和低电平的占空比来控制输出电流的大小,从而控制LED灯的亮度。
通常每个LED点的亮度可以通过一个8位或12位的PWM值来表示。
4. 色彩控制:LED电子显示屏可以通过调整红、绿、蓝三个颜色的亮度来显示不同的颜色。
一般通过3-in-1的LED灯来实现,即一个LED灯内集成了红、绿、蓝三种颜色的灯珠。
通过调整每种颜色的亮度,可以实现各种颜色的混合显示。
控制器通过分别控制每个LED灯珠的亮度来实现颜色显示。
5.时序控制:LED电子显示屏的刷新方式一般有静态扫描和动态扫描两种。
静态扫描是指同时点亮整个显示屏,适用于小尺寸显示屏。
动态扫描是指按行或按列逐个点亮LED点,通过快速的刷新频率和人眼视觉暂留现象,形成连续的显示效果,适用于大尺寸显示屏。
时序控制是指按照一定的时间顺序对LED点进行驱动,使其能够正常显示预先设定的图像或文字。
综上所述,LED电子显示屏控制原理主要包括程序控制、数据传输、亮度控制、色彩控制和时序控制等方面。
通过合理的控制和驱动方式,可以实现多种图形和文字的显示,达到预期的显示效果。
掌握LED电子显示屏控制原理,能够对LED显示屏进行定制化和个性化的设计和开发。
led显示屏控制原理LED显示屏控制原理LED显示屏是一种采用LED作为光源的平面显示设备,它通过控制LED的亮度和颜色来显示图像或文字。
LED显示屏广泛应用于室内外广告、交通信号、体育场馆、商场等场所,具有亮度高、能耗低、寿命长、可靠性好等优点。
LED显示屏的控制原理主要包括数据传输、信号处理、图像显示等几个方面。
LED显示屏通过数据传输来实现对LED的控制。
数据传输可以通过有线或无线方式进行。
有线方式一般采用以太网、串口等接口进行数据传输,通过将控制命令和图像数据发送到显示屏,实现对LED 的控制。
无线方式一般采用WiFi、蓝牙等无线通信技术,通过将数据通过无线信号发送到显示屏,实现对LED的控制。
LED显示屏需要进行信号处理。
信号处理主要包括数据解码、亮度调节、颜色校正等过程。
数据解码是将接收到的数据进行解码,将控制命令和图像数据分开处理。
亮度调节是通过控制LED的亮度来实现显示屏的亮度调节,可以根据环境亮度的变化自动调节LED的亮度。
颜色校正是通过对LED的驱动电流进行调整,使LED显示出准确的颜色,以保证显示效果的准确性。
LED显示屏通过图像显示来呈现所需的图像或文字。
图像显示是将解码后的图像数据通过驱动电路发送到LED,使其按照一定的排列方式点亮,从而形成所需的图像。
LED显示屏一般采用逐行扫描或逐列扫描的方式进行图像显示,通过控制LED的点亮和熄灭来呈现图像。
总结起来,LED显示屏的控制原理包括数据传输、信号处理和图像显示三个方面。
数据传输通过有线或无线方式将控制命令和图像数据发送到显示屏;信号处理通过数据解码、亮度调节和颜色校正来处理接收到的数据;图像显示通过驱动电路控制LED的点亮和熄灭来呈现图像。
LED显示屏控制原理的理解和掌握对于LED显示屏的设计和应用具有重要的意义。
LED显示屏项目中的数据处理与传输技术近年来,随着科技的飞速发展,LED显示屏在各个领域的应用越来越广泛。
无论是商业展示、户外广告,还是体育赛事、演出舞台,LED显示屏都扮演着不可或缺的角色。
然而,在搭建一个完整的LED显示屏项目中,数据处理与传输技术被认为是关键环节之一。
本文将就LED显示屏项目中的数据处理与传输技术进行探讨。
一、数据处理技术在LED显示屏项目中,数据处理技术的重要性不言而喻。
它涉及到数据的采集、加工和输出等环节,影响着整个显示屏的性能和效果。
下面将分别介绍数据采集、数据加工以及输出控制三方面的技术。
1. 数据采集技术数据采集主要是指通过传感器等设备对外部信息进行感知和采集。
在LED显示屏项目中,数据采集主要有两个方面:环境感知和用户反馈。
环境感知方面,可以使用温湿度传感器、光照传感器等设备对当前环境中的温度、湿度和光照强度等参数进行实时监测和采集。
这样可以根据采集到的数据,调整显示屏的亮度和色彩,以适应不同的环境条件。
用户反馈方面,可以通过触摸屏、声音传感器等设备获取用户的操作和需求。
通过对用户反馈数据的采集和分析,可以实现交互功能,例如用户点击显示屏上的按钮或者语音控制。
2. 数据加工技术数据加工主要是指对采集到的原始数据进行处理和转换,以满足显示屏的需求。
数据加工技术包括数据的编码、解码、压缩和解压缩等操作。
在LED显示屏中,数据的编码和解码是很重要的环节。
编码过程将采集到的原始数据转换为电信号,解码过程将电信号还原为显示屏上可识别的像素。
同时,为了减少数据的传输量和提高显示效果,还可以对数据进行压缩。
3. 输出控制技术输出控制技术主要是指控制显示屏的亮度、颜色和刷新频率等参数。
通过输出控制技术,可以实现对显示内容的实时更新和动态效果的展示。
在LED显示屏项目中,输出控制技术有两个关键方面:亮度控制和色彩控制。
亮度控制可以通过调节电流的大小来实现,而色彩控制则需要通过RGB模式来控制红、绿、蓝三种颜色的混合比例。

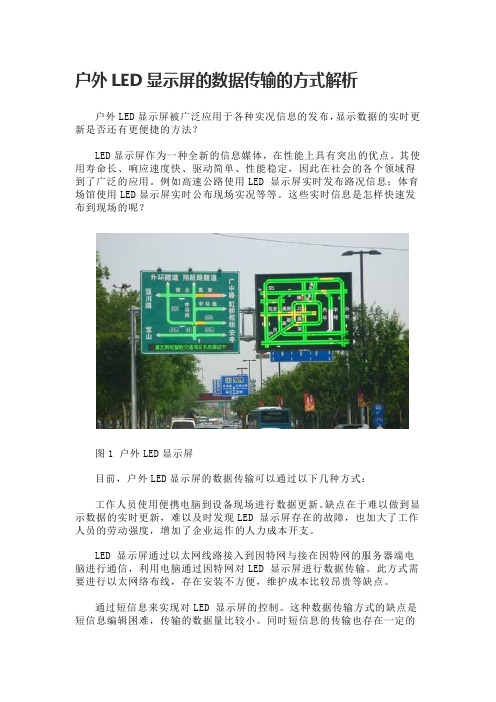

户外LED显示屏的数据传输的方式解析户外LED显示屏被广泛应用于各种实况信息的发布,显示数据的实时更新是否还有更便捷的方法?LED显示屏作为一种全新的信息媒体,在性能上具有突出的优点。
其使用寿命长、响应速度快、驱动简单、性能稳定,因此在社会的各个领域得到了广泛的应用。
例如高速公路使用LED 显示屏实时发布路况信息;体育场馆使用LED显示屏实时公布现场实况等等。
这些实时信息是怎样快速发布到现场的呢?图1 户外LED显示屏目前,户外LED显示屏的数据传输可以通过以下几种方式:工作人员使用便携电脑到设备现场进行数据更新。
缺点在于难以做到显示数据的实时更新,难以及时发现LED 显示屏存在的故障,也加大了工作人员的劳动强度,增加了企业运作的人力成本开支。
LED 显示屏通过以太网线路接入到因特网与接在因特网的服务器端电脑进行通信,利用电脑通过因特网对LED 显示屏进行数据传输。
此方式需要进行以太网络布线,存在安装不方便,维护成本比较昂贵等缺点。
通过短信息来实现对LED 显示屏的控制。
这种数据传输方式的缺点是短信息编辑困难,传输的数据量比较小。
同时短信息的传输也存在一定的时延,很难保证数据的实时性,特别是在道路交通、体育场馆等需要实时显示信息的场合。
通过移动通信网络对LED 显示屏进行控制。
这种传输数据方式的优点在于安装简单,速度比较快,不受时间和空间的限制,能够对显示数据进行实时更新。
因此使用移动通信网络方式就成为一种比较理想的选择。
基于GPRS网络对LED 显示屏进行远程控制的系统如图所示。
该系统由LED显示屏、GPRS DTU、上位机服务器软件等组成。
在本方案中,对LED显示屏控制器的唯一要求是其需要具备RS-232或RS-485通信接口。
图2 GPRS 远程控制LED显示屏方案ZWG-20IE是一款基于GPRS 网络的无线数据传输设备(DTU),为用户提供高速、全透明的数据通道,使用简单、设备稳定可靠,同时ZWG-20IE 具有大缓存区的设计,采用动态划分技术,满足不同数据量的传输要求。

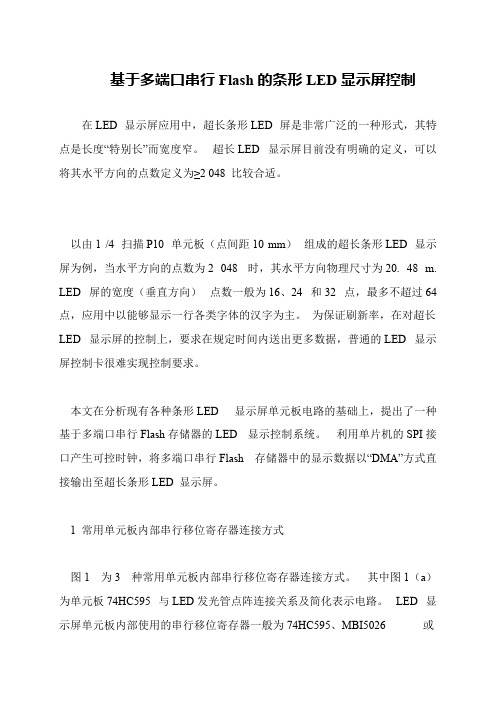

基于多端口串行Flash的条形LED显示屏控制
在LED 显示屏应用中,超长条形LED 屏是非常广泛的一种形式,其特点是长度“特别长”而宽度窄。
超长LED 显示屏目前没有明确的定义,可以将其水平方向的点数定义为≥2 048 比较合适。
以由1 /4 扫描P10 单元板(点间距10 mm)组成的超长条形LED 显示屏为例,当水平方向的点数为2 048 时,其水平方向物理尺寸为20. 48 m. LED 屏的宽度(垂直方向)点数一般为16、24 和32 点,最多不超过64 点,应用中以能够显示一行各类字体的汉字为主。
为保证刷新率,在对超长LED 显示屏的控制上,要求在规定时间内送出更多数据,普通的LED 显示屏控制卡很难实现控制要求。
本文在分析现有各种条形LED 显示屏单元板电路的基础上,提出了一种基于多端口串行Flash存储器的LED 显示控制系统。
利用单片机的SPI接口产生可控时钟,将多端口串行Flash 存储器中的显示数据以“DMA”方式直接输出至超长条形LED 显示屏。
1 常用单元板内部串行移位寄存器连接方式
图1 为3 种常用单元板内部串行移位寄存器连接方式。
其中图1(a)为单元板74HC595 与LED发光管点阵连接关系及简化表示电路。
LED 显示屏单元板内部使用的串行移位寄存器一般为74HC595、MBI5026 或。
LED显示屏控制解决方案概述LED显示屏是一种使用LED点阵排列而成的平面显示设备,广泛应用于广告、信息发布、舞台演出等领域。
为了实现对LED显示屏的控制,需要使用合适的控制解决方案。
本文将介绍一种常见的LED显示屏控制解决方案,包括硬件和软件层面。
硬件方案LED显示屏控制的硬件方案主要包括LED控制卡、显示屏模块和接口电路。
LED控制卡LED控制卡是控制LED显示屏的核心设备,它接收外部信号,并根据信号的要求来控制显示屏的亮度、颜色、动画等。
LED控制卡通常采用高性能的处理器和大容量的存储器,以保证稳定的控制效果。
根据LED显示屏的规格和需求,可以选择不同型号的LED控制卡。
显示屏模块显示屏模块是LED显示屏的基本单元,它由多个LED点阵构成。
每个显示屏模块包含一个或多个显示单元,每个显示单元可以是一个独立的LED点阵或者多个LED点阵的组合。
显示屏模块通常具有较高的亮度和清晰度,以确保在各种环境下都能获得良好的显示效果。
接口电路接口电路是连接LED控制卡和显示屏模块的桥梁,它负责将控制卡发送的信号转换为显示屏模块可以理解的信号,并将显示屏模块内部的状态信息反馈给控制卡。
接口电路通常采用高速传输技术,如以太网、串行通信等,以确保高效的数据传输和可靠的通信。
LED显示屏控制的软件方案主要包括LED显示控制程序和控制协议。
LED显示控制程序LED显示控制程序是运行在LED控制卡上的软件,它负责接收外部信号并解析,然后根据解析结果控制显示屏模块的显示效果。
LED显示控制程序通常具有友好的用户界面,通过界面可以方便地设置LED显示屏的各种参数,如亮度、颜色、动画等。
控制协议控制协议是指定了通信规则和数据格式的协议,用于LED控制卡与外部设备之间的通信。
常见的LED显示屏控制协议有DMX512、TCP/IP等。
控制协议通常包括命令、数据包和校验等部分,确保了数据的可靠传输和正确解析。
LED显示屏控制解决方案广泛应用于各个领域,以下列举了几个常见的应用场景:•广告牌:LED显示屏可用于展示各种广告内容,如商店招牌、道路广告牌等。
怎样设计LED大屏幕输出电路设计一个LED大屏幕输出电路需要考虑到以下几个关键因素:LED选型,电源设计,驱动电路设计和信号输入电路设计。
下面我将逐一介绍这些内容。
第一,选型:选择适合大屏幕输出的LED模块。
根据实际需求选择像素密度适中的LED模块,确保显示效果清晰且不会产生驱动过大的问题。
第二,电源设计:为LCD大屏幕输出电路设计一个可靠的电源系统。
通常情况下,建议使用开关电源来提供稳定的直流电压,同时还可以添加直流电压稳压芯片来保证输出电压的稳定。
此外,为了保护电路和增加效率,你还可以使用过流保护和过压保护电路。
第三,驱动电路设计:LED屏幕的驱动电路是将控制信号转换为LED屏幕上的亮度和颜色的关键组成部分。
通常情况下,使用常流非隔离型驱动电路来驱动LED模块。
这种电路使用串联电阻来限制LED模块的电流,确保其工作在额定工作范围内。
在设计电路时,还可以考虑使用PWM调制来控制输入信号的亮度和颜色。
第四,信号输入电路设计:为了实现从电脑或其他信号源到LED屏幕的信号传输,需要设计一个合适的信号输入电路。
通常情况下,你可以使用VGA、HDMI或DP等标准接口来连接信号源和LED屏幕。
在设计电路时,你需要确保信号输入电路能够正确解析并驱动LED屏幕上的像素。
在设计LED大屏幕输出电路时,还需要考虑以下注意事项:1.电路布局和排线:为了避免电磁干扰和信号损耗,需要合理布局电路和线路,尽量减少线路长度。
2.温度控制:为了确保电路的长期稳定运行,需要考虑使用散热器或电风扇等措施来控制电路的温度。
3.操作和控制:为了方便操作和控制大屏幕输出,在设计电路时可以考虑加入控制面板或网络控制模块。
总结:以上是设计一个LED大屏幕输出电路的基本步骤和注意事项。
在设计电路时,建议参考相关的技术资料和规范,并确保电路的可靠性和稳定性。
超长LED显示屏控制系统的实现
刘全;靳桅
【期刊名称】《液晶与显示》
【年(卷),期】2008(23)6
【摘要】针对超长LED显示屏数据输出速度慢这一瓶颈因素,从合理组织显示数据和提升硬件性能两方面着手探讨了解决办法.在分析数据组织算法和铁电单片机VRS51L3074硬件优势的基础上给出了相应的控制系统.方案的特点是将显示数据按输出顺序完整连续地排列在存储器中,由控制电路完成显示数据以DMA方式直接输出,并利用VRS51L3074的CS3扩展功能自动产生移位时钟,同时结合软件优化实现显示数据的高速输出.测试表明该系统能够可靠地驱动宽度为2 048列的超长LED显示屏并满足高刷新频率的要求,其控制功能具有易于扩展和可灵活配置的特点.
【总页数】7页(P744-750)
【作者】刘全;靳桅
【作者单位】西南交通大学,信息与科学技术学院,四川,成都,610031;西南交通大学峨眉校区,计算机与通信工程系,四川,峨眉,614202;西南交通大学峨眉校区,计算机与通信工程系,四川,峨眉,614202
【正文语种】中文
【中图分类】TN312+.8;TN873+.91;TN911.73
【相关文献】
1.基于双串行RAM的超长LED显示屏实时控制系统 [J], 邬芝权;靳桅
2.单片机LED显示屏控制系统的设计与实现 [J], 张志鹏;
3.基于 FPGA 的 LED 显示屏控制系统的设计与实现 [J], 郑争兵;赵峰
4.LED显示屏无线控制系统设计与实现 [J], 漆世钱
5.一种新的LED旋转显示屏控制系统设计与实现 [J], 冯洋
因版权原因,仅展示原文概要,查看原文内容请购买。
大屏幕LED显示屏的高速控制方案大屏幕LED显示屏的高速控制是指能够实现对大屏幕LED显示屏进行高速刷新和控制的方案。
在大屏幕LED显示屏的应用场景中,高速控制可以有效地提高显示画面的稳定性和流畅度,以满足用户对于高品质显示的需求。
以下是一个适用于大屏幕LED显示屏的高速控制方案。
1.显示控制器的选择:选择高性能的显示控制器是实现高速控制的关键。
可以选择专门为LED显示屏设计的高性能显示控制器芯片,如TI、恩智浦等厂商所提供的芯片。
这些芯片通常具有高速数据传输接口、高带宽和低延迟等特点,能够满足大屏幕LED显示屏高速刷新和控制的需求。
2. 高速数据传输接口的选择:为了满足大屏幕LED显示屏的高速数据传输需求,可以选择支持高带宽和高速传输的接口标准。
常用的高速数据传输接口包括HDMI、DisplayPort和eDP等。
这些接口标准可以提供足够的带宽和传输速度,以实现高速控制。
3.数据传输协议的优化:为了进一步提高大屏幕LED显示屏的数据传输效率和响应速度,可以对数据传输协议进行优化。
可以采用数据压缩、差分传输和并行传输等技术,减少数据传输量和延迟。
此外,还可以使用多通道数据传输技术,将数据分散传输到多个通道上,以提高传输效率。
4.帧缓存的优化:对于大屏幕LED显示屏来说,帧缓存的优化也非常重要。
可以通过增加帧缓存的大小和优化其读写速度,以提高显示画面的流畅度和稳定性。
此外,还可以采用帧缓存和双缓存技术,减少刷新过程中帧率的波动。
5.驱动芯片的选择和优化:选择高性能的驱动芯片也是实现高速控制的关键。
可以选择专门为LED显示屏设计的高性能驱动芯片,如瑞萨、恩智浦等厂商所提供的芯片。
这些芯片通常具有高驱动能力和低功耗等特点,能够满足大屏幕LED显示屏高速刷新和控制的需求。
6.刷新率的控制:刷新率是显示画面流畅度的重要参数。
可以通过优化刷新算法和降低刷新延迟等方式,提高大屏幕LED显示屏的刷新率。
此外,还可以调整刷新率的大小,以平衡显示效果和功耗。
在LED显示屏应用中,超长条形LED显示屏是非常广泛的一种形式,其特点是长度"特别长"而宽度窄。
超长LED电子显示屏目前没有明确的定义,可以将其水平方向的点数定义为≥2 048 比较合适。
以由1 /4 扫描P10 单元板(点间距10 mm)组成的超长条形LED显示屏为例,当水平方向的点数为2 048 时,其水平方向物理尺寸为20. 48 m. LED屏的宽度(垂直方向)点数一般为16、24 和32 点,最多不超过64 点,应用中以能够显示一行各类字体的汉字为主。
为保证刷新率,在对超长LED显示屏的控制上,要求在规定时间内送出更多数据,普通的LED显示屏控制卡很难实现控制要求。
本文在分析现有各种条形LED显示屏单元板电路的基础上,提出了一种基于多端口串行Flash存储器的LED显示控制系统。
利用单片机的SPI接口产生可控时钟,将多端口串行Flash 存储器中的显示数据以"DMA"方式直接输出至超长条形LED显示屏。
目前,市场上大量的门头屏(条形LED显示屏)是LED显示屏应用最广的一种形式。
从技术上来说,门头屏的水平方向点数从256 点至数千点,而高度一般不超过64 点。
随着市场需求和显示精度的提高,数千点长度的超长LED显示屏需求量在不断加大。
普通的LED显示屏控制卡难于满足刷新率的要求,以在长度上像素点是4 096 的F3. 75 LED显示屏为例,设刷新率为60 Hz,其SCK时钟周期至少为106 /60 /16 /4 096 = 0. 254 μs = 254 ns.
解决超长LED显示屏数据输出的方法有两种:一是选择高性能嵌入式处理器和FPGA 芯片,该方法控制卡成本较高;二是巧妙应用单片机上的特殊功能部件并优化组织数据算法,这种方法成本很低。
本文采用的就是第2 种方法,通过优化算法将数据预先写入多端口串行Flash 存储器SST26VF016B 中,利用STC12C5616 单片机的SPI部件产生高速可控SCK 时钟,将多端口串行Flash存储器中的显示数据以"DMA"方式直接输出至超长条形LED显示屏中,满足超长LED显示屏的显示要求。
超长LED显示屏高度一般不超过64 点,若控制 1 /16 扫描单色LED显示屏,SST26VF016B 存储器的4 位数据端口正好满足LED大屏幕数据口宽度的需要。
图2 为SST26VF016B 存储器的控制时序,CS 为SST26VF016B 存储器的片选端,所有对存储器的操作都要在CS 为低电平期间进行;SCK 为时钟线,当空闲模式时,SCK 信号可以处于低电平状态(MODE 0),也可以处在高电平状态(MODE 3); SIO(3∶0)为4 位数据端口,在数据传输时,先传字节的高4 位,再传字节的低4 位。
从存储器的控制时序可以看出,对存储器的控制按照命令字、24 位存储地址、虚拟字节、数据字节0 到数据字节N 的顺序发送。
存储器的命令字可以实现对存储器进行片擦除、扇区擦除、单字节读写、连续字节读写等功能,完全能够满足超长LED显示屏对存储器的容量和控制方式的要求。
