CANON 佳能iR5000iR6000数码复印机故障代码

佳能打印机错误代码故障解决方法错误代码：5100错误，墨车超时错误；6000错误，进纸部件错误；5C00错误，废墨清除部件出错；5700错误，供纸部件出错；5400错误，数据传输逻辑错误；5B00错误，废墨满；（可以找我们！我们有软件）5200错误，打印头过热；6800错误，EEPROM出错1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER 键,(按住PESUME键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表RESUME键.4.按POWER键,执行.按键次数: 指示灯: 维修模式功能:1次黄灯亮出厂检测打印2次绿灯亮 EEPROM信息打印5次黄灯亮目标设置6次绿灯亮 PTH值打印闪烁故障：2 次纸张已经用完。

3 次卡纸。

4次没有正确安装墨水盒。

5次不能识别下列墨水盒：7次墨水盒未安装在正确的位置。

8次将近满。

废墨吸收垫将近满。

按打印机的“继续”按钮，继续打印。

更换废墨吸收垫，并重新设定计数供纸错黄灯闪2次卡纸错黄灯闪3次墨水用完黄灯闪4次错误安装墨盒黄灯闪5次无墨盒黄灯闪6次小车错黄灯闪7次废墨警告黄灯闪8次ROM错黄1/绿1灯交替闪RAM错黄2/绿1灯交替闪EEPROM错黄3/绿1灯交替闪 6800原位错黄4/绿1灯交替闪 5100温度传感器错黄5/绿1灯交替闪 5400废墨满错黄6/绿1灯交替闪 5B00打印头温度过高黄7/绿1灯交替闪 5200打印头温度传感器错黄8/绿1灯交替闪 5200小车错位黄9/绿1灯交替闪 5600供纸传感器错黄10/绿1灯交替闪 57008、EEPROM重置： A、按RESUME键的同时按下POWER键不放手。

B、运行之前快速按二次RESUME键.C、释放POWER键，进入维修模式。

D、按RESUME键选取不同的状态（1次为EEPROM测试打印页2次为EEPROM重置、3次废墨水量重置）。

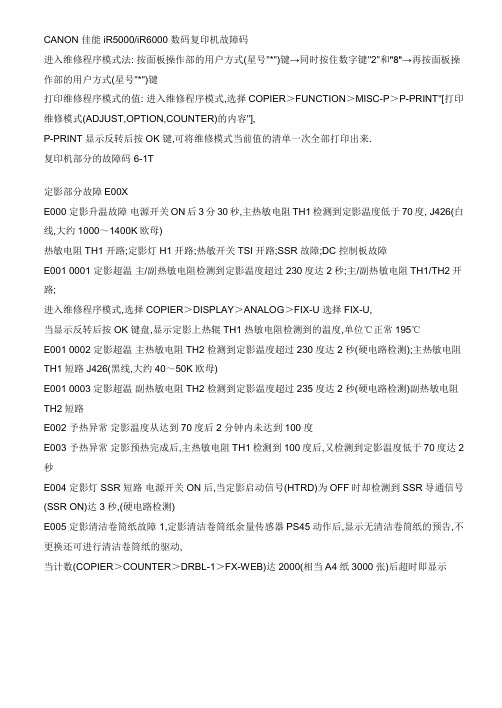

CANON 佳能 iR5000/iR6000 数码复印机故障码进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值: 进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码 6-1T定影部分故障E00XE000 定影升温故障电源开关ON后3分30秒,主热敏电阻TH1检测到定影温度低于70度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障E001 0001 定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,当显示反转后按OK键盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃E001 0002 定影超温主热敏电阻TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路 J426(黑线,大约40～50K欧母)E001 0003 定影超温副热敏电阻TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路E002 予热异常定影温度从达到70度后2分钟内未达到100度E003 予热异常定影预热完成后,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒E004 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)E005 定影清洁卷筒纸故障 1,定影清洁卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示电机故障E010 主电机M2故障电机启动信号MMFG输出后2秒未接收到同步脉冲E012 非晶硅鼓驱动电机M1故障电机启动信DMFG输出后2秒未接收到同步脉冲E013 废粉螺杆废粉螺杆异常,J107A-17废粉锁定传感器开关MSW1为"0"达4秒以上显示"E013" E014 定影电机M19故障电机启动信号M19ON输出后2秒未接收到M19LD(电机达到规定转速时M19LD=0)E020 墨粉电机故障墨粉搅拌电机M9,加粉电机M10;复印时加粉信号(J103-A8的DTEP)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓內TS1检测到无粉达120秒选购件计数器故障E032 0001 选购件复印控制计数器复印数据控制板或NE控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E061 0001 激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位VL2大约为200V(显影为全黑图象的电位)时E061 0002 激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200V(显影为全黑图象的电位)时E065 一次高压漏电或电流过小 DC控制板J102A-4=“0”,一次高压漏电或电流过小,PR-LEAK-DETECT: *:维修模式中无该故障码E069 转印高压漏电或电流过小 DC控制板J102A-5=“0”,转印高压漏电或电流过小,TR-LEAK-DETECT: *:维修模式中无该故障码E100 0001 激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内BD信号未检测到达50次以上E100 0002 激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNCE110 激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;全速旋转时每100毫秒未检测到50次以上的LMRDY/信号E121 0001 控制电路板冷却风扇(FM4)故障控制电路板冷却风扇(FM4)在运转但5秒以上未收到FM4CLK同步信号E196 DC控制板EEPROM故障检查DC控制板上的6个EEPROM:IC104棕色,IC105红色,IC109黄色,IC110绿色,IC127蓝色,IC130白色安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞DC-CON 选择DC-CON,当显示反转后按OK键;OFF/ON主电源开关,清除DC控制板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC 控制板光学扫描,读取电路E202 0001 扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障0002 扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器HP信号未ON; 注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E204 0001 图象前沿检测信号故障(ADF) ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E220 0001 原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,或复印读取时检测到灯OFF;读取电路板故障E225 0000 曝光(氙)灯电路,CCD/AP电路电源开关ON后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号E225 0002 曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240 DC控制板与主控制板通信不良 DC控制板CPU与主控制板CPU通信不良E243 主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障E248 0001 读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码与ROM中的ID码不同E248 0002 读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与读出的数据不同E248 0003 读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的ID码与ROM中的ID码不同检查读取电路板上的EEPROM安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关清除读取电路板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC 控制板CCD/AP电路;读取电路板E302 0001 CCD/AP电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E302 0002 CCD/AP电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束硬盘;主控制板E601 0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601 0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602 0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602 0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常E607 硬盘冷却风扇(FM7)故障硬盘冷却风扇(FM7)在运转但5秒以上未收到FM7LCK同步信号打印板通信不良E677 0001 各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E710 0001 DC控制板,读取控制板,主控制板电源ON时,读取控制板内的IPC(IC5021)不能进行初始化E710 0002 DC控制板,读取控制板,主控制板电源ON时,DC控制板内的IPC(IC120)不能进行初始化E710 0003 DC控制板,读取控制板,主控制板电源ON时,主控制板内的IPC(IC1003)不能进行初始化通信不良E711 0001 IPC通信不良 1.5秒以内向读取控制电路板的IPC(IC5021)的出错记录的数据写入达4次以上0002 IPC通信不良 2秒以内向DC控制电路板的IPC(IC120)的出错记录的数据写入达4次以上0003 IPC通信不良 2秒以内向主控制电路板的IPC(IC1003)的出错记录的数据写入达4次以上E712 0001 IPC通信不良向ADF控制板上的IPC的出错记录写入数据后经过3秒通信不能恢复0002 IPC通信不良在读取控制电路板的IPC(IC5021)的同步记录中，经过10秒信息发送位仍未起动E713 IPC通信不良分页器控制板的IPC不良选购件E717 复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E719 0001 投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E732 0001 读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E733 0001 DC控制板与主控制板通信不良 DC控制板与主控制板通信不良E740 0001 LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测到LAN卡出错E740 0002 LAN卡，主控制板出错检测到MAC地址出错E740 0003 LAN卡，主控制板出错不能读出LAN地址E741 PCI总线异常 PCI总线异常E742 RIPI卡自检时检测到异常 RIPI卡自检时检测到异常E743 读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804 低压电源冷却风扇(FM6)故障低压电源冷却风扇(FM6)在运转但5秒以上未收到FM6LCK同步信号E805 0001 排风扇(FM3)故障排风扇(FM3)在运转但5秒以上未收到FM3LCK同步信号E805 0002 纸输送风扇(FM1)故障纸输送风扇(FM1)在运转但5秒以上未收到FM1LCK同步信号E824 0001 一次充电冷却风扇(FM2)故障纸输送风扇(FM2)在运转但5秒以上未收到FM2LCK同步信号输稿器(DADF-D1)部分的故障码 6-14TE412 0001 ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以上未收到FM1LCK同步信号E420 0001 EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E421 0001 EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E422 0001 与复印机通信不良待机时输稿器(DADF-D1)和复印机通信中断达5秒;或ADF动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1) 6-15TE500 0001 数据通信不良复印机检测到和分页器通信不良E503 0002 鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E504 0001 高度传感器PS1 高度传感器PS1和分页器控制板通信不良或通信中断E504 0002 高度传感器PS1 在规定时间内高度传感器PS1和分页器控制板不能通信E504 0003 高度传感器PSI 电源ON时检测到高度传感器PS1接插件未插E504 0004 高度传感器PSI 用拨动（DIP）开关进行高度传感器PS1调整时异常E505 0001 EEPROM出错电源ON时分页器控制板EEPROM检查总和出错E505 0002 EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E512 0001 排纸电机M2,排纸电机同步传感器PI10 电机ON后,排纸同步传感器PI10未达到规定的同步值E512 0002 排纸电机M2,排纸电机同步传感器PI10 排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米E530 0001 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未离开整理板原位传感器PI16E530 0002 整理电机M3,整理板原位传感器PI16 电机ON后2秒,整理板未返回到整理板原位,E531 0001 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未离开装订器原位传感器E531 0002 装订电机M6,装订器原位传感器MS7 电机ON后0.5秒,装订针未返回到装订器原位传感器E532 0001 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离开装订针移动原位传感器E532 0002 装订针移动电机M4,移动原位传感器PI7 电机ON后秒,未离返回到订针移动原位传感器E535 0001 摆动导板打开传感器PI18;导板关闭开关2(MS6) 摆动电机M7反转1秒，导板关闭开关2(MS6)未ONE535 0002 摆动电机M7; 摆动电机同步传感器PI20 摆动电机M7正转1秒，导板打开传感器PI18未ONE535 0003 安全区域开关MS3 托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时E535 0004 摆动动作中200毫秒,搬送过程中同步信号中断E540 0001 托盘升降电机M5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E540 0002 传感器1/2(PI19/PI20)托盘原位传感器PI8 托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ONE540 0003 托盘上限检测开关MS5 托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲E584 0001 挡板打开传感器PI5;安全区域开关MS3 第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ONE584 0002 挡板关闭开关(MS4) ;第2搬送电机M8 第2搬送电机M8正转1秒,挡板打开传感器PI5 未ONE584 0003 托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFFE590 0001 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未离开原位E590 0002 打孔原位传感器PI3P;打孔电机M1P 打孔电机M1P转动200毫秒,打孔器未返回到原位E593 0001 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未离开原位E593 0002 横向对位原位传感器PI1P;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器 6-20TE5F0 0001 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ONE5F0 0002 纸定位板电机MS4;纸定位板原位传感器PI7S 纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFFE5F1 0001 折纸电机M2S;电机时钟传感器PI4S 折纸电机时钟传感器PI4S检测到脉冲数低于规定数E5F1 0002 折纸原位传感器PI21S 折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成E5F2 0001 导板电机M3S;原位传感器PI13S 导板电机M3S驱动0.5秒后原位传感器PI13S未ON E5F2 0002 导板电机M3S;原位传感器PI13S 导板电机M3S驱动1秒后原位传感器PI13S未OFF E5F3 0001 整理电机M5S,整理板原位传感器PI5S 电机ON后0.5秒,整理板原位传感器未ONE5F3 0002 整理电机M5S,整理板原位传感器PI5S 电机ON后1秒,整理板原位传感器未OFFE5F4 0001 里侧装订电机M6S,装订动作原位开关MS5S 电机正转ON后0.5秒,装订动作原位开关MS5S未OFFE5F4 0002 里侧装订电机M6S,装订动作原位开关MS5S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ONE5F5 0001 外侧装订电机M7S,装订动作原位开关MS7S 电机正转ON后0.5秒,装订动作原位开关MS7S未OFFE5F5 0002 外侧装订电机M7S,装订动作原位开关MS7S 卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ONE5F6 0001 压纸板电机M8S,压纸板原位传感器(PI14S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ONE5F6 0002 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFFE5F6 0003 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFFE5F6 0004 压纸板电机M8S,压纸板电机时钟传感器(PI1S) 压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围E5F6 0005 压纸板电机M8S,压纸板前端位置传感器(PI15S) 电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ONE5F8 0001 导板原位传感器(PI13S)的插件检测到导板原位传感器PI13S的插件未插E5F8 0002 压纸板原位传感器(PI14S) 检测到压纸板原位传感器(PI14S)的插件未插E5F8 0003 压纸板前端位置传感器(PI15S) 检测到压纸板前端位置传感器(PI15S)的插件未插E5F9 0001 入口门开关(MS1S); 复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号E5F9 0002 前门开关MS2S; 复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号E5F9 0003 排纸开关MS3S; 复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号3500张(G1)右侧纸仓部分的故障码E041 纸库升降电机M102 电机提升60秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0"E043 纸库主电机M101 电机启动900毫秒后M1LCK="1"。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能IR5000、IR6000 纸张在排纸口处卡住,故障维修一例故障原因：排纸口传动齿轮的单向轴承不良，打滑。

维修对策：更换齿轮。

能IR5000、IR6000 打印或复印进纸张上有横线，鼓刮板刮不干净,故障维修一例故障原因：鼓刮板不良。

维修对策：更换鼓刮板。

注意事项：如刮板良好应该检查鼓后侧轴承是不否脱出佳能IR5000、IR6000 打印出的纸张上有废粉掉在上面,问题排除方法故障原因：废粉回收仓不良，废粉回收仓内有纸或废粉回收辊转动不良。

维修对策：检查废粉回收仓内不无纸张，废粉回收辊是否卡死。

注意事项：如废粉回收辊卡死，则应清洁废粉回收仓，清洁前门风扇（风扇不良或防尘网太脏则引起废粉仓散热不良，使废粉容易结块。

），检查废粉仓传动齿佳能IR5000、IR6000 清洁纸不转,故障维修一例故障原因：清洁纸传动齿轮坏。

如齿轮融化，是因为定影温度过高引起，应检查热敏电阻是否过脏及接触不良，应对热敏电阻进行清洁或更换。

维修对策：检查热敏电阻，更换坏的齿轮。

注意事项：安装时注意齿轮安装位置、驱动臂位置、弹簧位置。

佳能IR5000、IR6000 报卡纸代码-0102,故障维修一例故障原因：激光轮出传感器PS28的传感器臂磨省。

维修对策：更换传感器臂。

（可用胶纸加长传感器臂，再将多余部分剪去。

）佳能IR5000、IR6000输稿器进纸进来纸，一次进两张或多张,故障维修一例故障原因：输稿器分离块磨省。

维修对策：更换分离块。

佳能IR5000、IR6000 输稿器动作正常，搓不进纸,故障维修一例故障原因：传送轮磨省。

维修对策：更换传送轮。

CANON 佳能 iR5000/iR6000 数码复印机故障码进入维修程序模式法:按面板操作部的用户方式(星号"*")键→同时按住数打印维修程序模式的值:进入维修程序模式,选择COPIER＞FUNCTION＞MP-PRINT显示反转后按OK键,可将维修模式当前值复印机部分的故障码定影部分故障E00×E000定影升温故障电源开关ON后3分30秒,主热敏电阻TH热敏电阻TH1开路;定影灯H1E0010001定影超温主/副热敏电阻检测到定影温度超过23进入维修程序模式,选择COPIER＞DIS当显示反转后按OK键盘,显示E0010002定影超温主热敏电阻TH2检测到定影温度超过2 E0010003定影超温副热敏电阻TH2检测到定影温度超过2 E002予热异常定影温度从达到70度后2分钟内未达到E003予热异常定影预热完成后,主热敏电阻TH1检测到E004定影灯SSR短路电源开关ON后,当定影启动信号(HTR E005定影清洁卷筒纸故障1,定影清洁卷筒纸余量传感器PS45动作当计数(COPIER＞COUN2,定影清洁卷筒纸驱动电磁铁拉动清洁超过(30万张)显示无清洁注:定影清洁纸少时在基本画面出现警告提示,可用COPIER＞OPTION＞USER＞WEB-D 电机故障E010主电机M2故障电机启动信号MMFG输出后2秒未接收E012非晶硅鼓驱动电机M1故障电机启动信DMFG输出后2秒未接收到E013废粉螺杆废粉螺杆异常,J107A-17废粉锁定传感E014定影电机M19故障电机启动信号M19ON输出后2秒未接收E020墨粉电机故障墨粉搅拌电机M9,加粉电机M10;复印时或新机安装时加粉信号保持选购件计数器故障E0320001选购件复印控制计数器复印数据控制板或NE控制板未连接或激光故障;激光驱动电路故障;电位检测电路故障E0610001激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明E0610002激光故障;电位检测电路故障打印输出时检测到使用的一次充电输E065一次高压漏电或电流过小DC控制板J102A-4=“0”,一次高压漏电E069转印高压漏电或电流过小DC控制板J102A-5=“0”,转印高压漏电E1000001激光原位信号(BD)故障激光驱动信号输出100毫秒后,40毫秒内E1000002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围E110激光扫描电机M15异常激光扫描电机ON后15秒,未达到规定的全速旋转时每100毫秒未检测E1210001控制电路板冷却风扇(FM4)故障控制电路板冷却风扇(FM4)在运转但5 E196DC控制板EEPROM故障检查DC控制板上的6个EEPROM:IC10进入维修程序模式,选择COPIER＞FU清除DC控制板的RAM后重新输光学扫描,读取电路E2020001扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统0002扫描电机,扫描原位传感器光学系统返回450毫米,光学注:键盘锁住,不显示E202;E2040001图象前沿检测信号故障(ADF)ADF控制板或读取控制板故障,打印过注:键盘锁住,不显示E204;可E2200001原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(D或复印读取时检测到灯OFF;E2250000曝光(氙)灯电路,CCD/AP电路电源开关ON后CCD放大电路光补偿补正E2250002曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相通信不良E240DC控制板与主控制板通信不良DC控制板CPU与主控制板CPU通信不E243主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障E2480001读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码E2480002读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与E2480003读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的检查读取电路板上的EEPROM安装是进入维修程序模式,选择COPIER＞FU清除读取电路板的RAM后重新CCD/AP电路;读取电路板E3020001CCD/AP电路;读取电路板进行电信号补偿时,经过1秒读取电路板E3020002CCD/AP电路;读取电路板进行移动扫描时,经过10秒读取电路板硬盘;主控制板E6010000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主E6010001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC E6020001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘E6020002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘E607硬盘冷却风扇(FM7)故障硬盘冷却风扇(FM7)在运转但5秒以上打印板通信不良E6770001各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E7100001DC控制板,读取控制板,主控制板电源ON时,读取控制板内的IPC(IC502 E7100002DC控制板,读取控制板,主控制板电源ON时,DC控制板内的IPC(IC120)不E7100003DC控制板,读取控制板,主控制板电源ON时,主控制板内的IPC(IC1003)不通信不良E7110001IPC通信不良 1.5秒以内向读取控制电路板的IPC(IC 0002IPC通信不良2秒以内向DC控制电路板的IPC(IC1200003IPC通信不良2秒以内向主控制电路板的IPC(IC1003 E7120001IPC通信不良向ADF控制板上的IPC的出错记录写入0002IPC通信不良在读取控制电路板的IPC(IC5021)的同E713IPC通信不良分页器控制板的IPC不良选购件E717复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入E7190001投币机与主控制板通信不良投币机与主控制板通信不良E7320001读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制E7330001DC控制板与主控制板通信不良DC控制板与主控制板通信不良E7400001LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测E7400002LAN卡，主控制板出错检测到MAC地址出错E7400003LAN卡，主控制板出错不能读出LAN地址E741PCI总线异常PCI总线异常E742RIPI卡自检时检测到异常RIPI卡自检时检测到异常E743读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控风扇锁住故障E804低压电源冷却风扇(FM6)故障低压电源冷却风扇(FM6)在运转但5秒E8050001排风扇(FM3)故障排风扇(FM3)在运转但5秒以上未收到E8050002纸输送风扇(FM1)故障纸输送风扇(FM1)在运转但5秒以上未E8240001一次充电冷却风扇(FM2)故障纸输送风扇(FM2)在运转但5秒以上未输稿器(D ADF-D1)部分的故障码E4120001ADF冷却风扇(FM1)故障板冷却风扇(FM1)在运转但100毫秒以E4200001EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数E4210001EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备E4220001与复印机通信不良待机时输稿器(DADF-D1)和复印机通信选购件分页器部分的故障码(折纸器F1/鞍式折纸器F2;打孔单元A1)E5000001数据通信不良E5030002鞍式装订器控制板与分页器通信不良E5040001高度传感器PS1E5040002高度传感器PS1E5040003高度传感器PSIE5040004高度传感器PSIE5050001EEPROM出错E5050002EEPROM出错E5120001排纸电机M2,排纸电机同步传感器PI10E5120002排纸电机M2,排纸电机同步传感器PI10E5300001整理电机M3,整理板原位传感器PI16E5300002整理电机M3,整理板原位传感器PI16E5310001装订电机M6,装订器原位传感器MS7E5310002装订电机M6,装订器原位传感器MS7E5320001装订针移动电机M4,移动原位传感器PI7E5320002装订针移动电机M4,移动原位传感器PI7E5350001摆动导板打开传感器PI18;导板关闭开关2(MS6)E5350002摆动电机M7; 摆动电机同步传感器PI20E5350003安全区域开关MS3E5350004E5400001托盘升降电机M5;托盘升降电机时钟E5400002传感器1/2(PI19/PI20)托盘原位传感器PI8E5400003托盘上限检测开关MS5E5840001挡板打开传感器PI5;安全区域开关MS3E5840002挡板关闭开关(MS4) ;第2搬送电机M8E5840003托盘升降电机E590 0001打孔原位传感器PI3P;打孔电机M1PE590 0002打孔原位传感器PI3P;打孔电机M1PE5930001横向对位原位传感器PI1P;横向对位电机E5930002横向对位原位传感器PI1P;横向对位电机鞍式装订器E5F00001纸定位板电机MS4;纸定位板原位传感器PI7SE5F00002纸定位板电机MS4;纸定位板原位传感器PI7SE5F10001折纸电机M2S;电机时钟传感器PI4SE5F10002折纸原位传感器PI21SE5F20001导板电机M3S;原位传感器PI13SE5F20002导板电机M3S;原位传感器PI13SE5F30001整理电机M5S,整理板原位传感器PI5SE5F30002整理电机M5S,整理板原位传感器PI5SE5F40001里侧装订电机M6S,装订动作原位开关MS5SE5F40002里侧装订电机M6S,装订动作原位开关MS5SE5F50001外侧装订电机M7S,装订动作原位开关MS7SE5F50002外侧装订电机M7S,装订动作原位开关MS7SE5F60001压纸板电机M8S,压纸板原位传感器(PI14S)E5F60002压纸板电机M8S,压纸板前端位置传感器(PI15S)E5F60003压纸板电机M8S,压纸板电机时钟传感器(PI1S)E5F60004压纸板电机M8S,压纸板电机时钟传感器(PI1S)E5F60005压纸板电机M8S,压纸板前端位置传感器(PI15S)E5F80001导板原位传感器(PI13S)的插件E5F80002压纸板原位传感器(PI14S)E5F80003压纸板前端位置传感器(PI15S)E5F90001入口门开关(MS1S);E5F90002前门开关MS2S;E5F90003排纸开关MS3S;3500张(G1)右侧纸仓部分的故障码E041纸库升降电机M102电机提升60秒后,提升位置传感器PS10 E043纸库主电机M101电机启动900毫秒后M1LCK="1"(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],K键,可将维修模式当前值的清单一次全部打印出来.6-1TN后3分30秒,主热敏电阻TH1检测到定影温度低于70度,影灯H1开路;热敏开关TSI开路;SSR故障;DC控制板故障电阻检测到定影温度超过230度达2秒;主/副热敏电阻TH1/TH2开路;,选择COPIER＞DISPLAY＞ANALOG＞FIX-U 选择FIX-U,盘,显示定影上热辊TH1热敏电阻检测到的温度,单位℃正常195℃TH2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻TH1短路TH2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻TH2短路70度后2分钟内未达到100度,主热敏电阻TH1检测到100度后,又检测到定影温度低于70度达2秒N后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒,(硬电路检测)卷筒纸余量传感器PS45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,(COPIER＞COUNTER＞DRBL-1＞FX-WEB)达2000(相当A4纸3000张)后超时即显示"E005"卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(COPIER＞COUNTER＞DRBL-1＞FX-WEB)(30万张)显示无清洁卷筒纸的预告OPTION＞USER＞WEB-DISP设定:0:OFF;1:ON,出现警告提示MMFG输出后2秒未接收到同步脉冲DMFG输出后2秒未接收到同步脉冲,J107A-17废粉锁定传感器开关MSW1为"0"达4秒以上显示"E013"M19ON输出后2秒未接收到M19LD(电机达到规定转速时M19LD=0)M9,加粉电机M10;复印时加粉信号(J103-A8的DTEP)保持"0"(缺粉)达2分钟以上号保持"0"达10分钟以上;显影仓內TS1检测到无粉达120秒NE控制板未连接或出故障,检测显影偏压用的鼓明部电位VL2大约为200V(显影为全黑图象的电位)时用的一次充电输出和激光输出后的鼓表面电位大约为200V(显影为全黑图象的电位)时102A-4=“0”,一次高压漏电或电流过小,PR-LEAK-DETECT:*:维修模式中无该故障码102A-5=“0”,转印高压漏电或电流过小,TR-LEAK-DETECT:*:维修模式中无该故障码100毫秒后,40毫秒内BD信号未检测到达50次以上BD信号周期超过规定范围的状态连续出现达10次以上,注:BD=LSYNCON后15秒,未达到规定的速度(未收到LMRDY/信号);全速→半速的变速信号输出后,60秒未收到LMRDY/信号;未检测到50次以上的LMRDY/信号(FM4)在运转但5秒以上未收到FM4CLK同步信号制板上的6个EEPROM:IC104棕色,IC105红色,IC109黄色,IC110绿色,IC127蓝色,IC130白色安装是否正确,选择COPIER＞FUNCTION＞CLEAR＞DC-CON 选择DC-CON,当显示反转后按OK键;OFF/ON主电源开关,重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板N后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器HP信号未OFF;或扫描电机M3故障,光学系统扫描原位传感器HP信号未ON;E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,灯OFF;读取电路板故障后CCD放大电路光补偿补正中未收到规定的曝光灯电平信号正值与前一张的补正值相比超过规定的电平信号PU与主控制板CPU通信不良PU与操作面板CPU通信不良EPROM内的ID码与ROM中的ID码不同写入数据时,写入的数据与读出的数据不同写入数据时,EEPROM内的ID码与ROM中的ID码不同路板上的EEPROM安装是否正确,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板,经过1秒读取电路板的电信号补偿处理未能结束,经过10秒读取电路板的顶端白色加算处理未能结束器图像传输中,主控制板检测到控制信息异常DC控制板图像传输中,DC控制板检测到控制信息异常OM 启动硬盘时检测到硬盘安装异常OM 启动硬盘时检测到硬盘读出数据异常(FM7)在运转但5秒以上未收到FM7LCK同步信号,卡与主控制板通信不良读取控制板内的IPC(IC5021)不能进行初始化DC控制板内的IPC(IC120)不能进行初始化主控制板内的IPC(IC1003)不能进行初始化向读取控制电路板的IPC(IC5021)的出错记录的数据写入达4次以上DC控制电路板的IPC(IC120)的出错记录的数据写入达4次以上主控制电路板的IPC(IC1003)的出错记录的数据写入达4次以上板上的IPC的出错记录写入数据后经过3秒通信不能恢复IPC(IC5021)的同步记录中，经过10秒信息发送位仍未起动IPC不良通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码控制板与主控制板通信不良与主控制板通信不良有LAN卡时检测到LAN卡出错时检测到异常取控制板与主控制板通信不良(FM6)在运转但5秒以上未收到FM6LCK同步信号3)在运转但5秒以上未收到FM3LCK同步信号(FM1)在运转但5秒以上未收到FM1LCK同步信号(FM2)在运转但5秒以上未收到FM2LCK同步信号6-14T(FM1)在运转但100毫秒以上未收到FM1LCK同步信号不能读取EEPROM的后备数据时,或读取的数据异常不能在EEPROM上写入后备数据时,或写入的数据异常1)和复印机通信中断达5秒;或ADF动作过程中和复印机通信中断达5秒6-15T复印机检测到和分页器通信不良鞍式装订器控制板与分页器通信不良高度传感器PS1和分页器控制板通信不良或通信中断在规定时间内高度传感器PS1和分页器控制板不能通信电源ON时检测到高度传感器PS1接插件未插用拨动（DIP）开关进行高度传感器PS1调整时异常电源ON时分页器控制板EEPROM检查总和出错电源ON时打孔器控制板EEPROM检查总和出错电机ON后,排纸同步传感器PI10未达到规定的同步值排纸时,排纸同步传感器PI10同步脉冲中断相当于200毫米电机ON后2秒,整理板未离开整理板原位传感器PI16电机ON后2秒,整理板未返回到整理板原位,电机ON后0.5秒,装订针未离开装订器原位传感器电机ON后0.5秒,装订针未返回到装订器原位传感器电机ON后秒,未离开装订针移动原位传感器电机ON后秒,未离返回到订针移动原位传感器摆动电机M7反转1秒，导板关闭开关2(MS6)未ON摆动电机M7正转1秒，导板打开传感器PI18未ON托盘升/降电机动作中,托盘1/2在安全区域开关OFF位置时,检测到摆动导板闭合检测开关2(MS6)OFF时摆动动作中200毫秒,搬送过程中同步信号中断托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位托盘升降电机驱动上升时检测到托盘上限检测开关MS5 ON托盘升降电机驱动中,托盘升降电机时钟传感器1/2(PI19/PI20)200毫秒未检测脉冲第2搬送电机M8反转1秒,挡板关闭开关(MS4)未ON第2搬送电机M8正转1秒,挡板打开传感器PI5 未ON托盘升降电机驱动中,托盘1/2在安全区域开关MS3 OFF位置时,检测到挡板关闭开关(MS4)为OFF打孔电机M1P转动200毫秒,打孔器未离开原位打孔电机M1P转动200毫秒,打孔器未返回到原位横向对位电机转动4秒,打孔器未离开原位横向对位电机转动4秒,打孔器未返回到原位6-20T纸定位板电机MS4 转动1.3秒纸定位板原位传感器PI7S未ON纸定位板电机MS4 转动1秒纸定位板原位传感器PI7S未OFF折纸电机时钟传感器PI4S检测到脉冲数低于规定数折纸电机M2S 转动3秒纸定位板原位传感器PI7S未变化成导板电机M3S驱动0.5秒后原位传感器PI13S未ON导板电机M3S驱动1秒后原位传感器PI13S未OFF电机ON后0.5秒,整理板原位传感器未ON电机ON后1秒,整理板原位传感器未OFF电机正转ON后0.5秒,装订动作原位开关MS5S未OFF卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS5S未ON电机正转ON后0.5秒,装订动作原位开关MS7S未OFF卡纸恢复时,电机反转ON后0.5秒,装订动作原位开关MS7S未ON电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未ON电机向压纸板前端移动,ON后0.3秒,压纸板原位传感器未OFF电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未OFF压纸板电机时钟传感器(PI1S)检测到脉冲数超过规定范围电机从压纸板前端向原位移动,ON后0.3秒,压纸板前端位置传感器未ON检测到导板原位传感器PI13S的插件未插检测到压纸板原位传感器(PI14S)的插件未插检测到压纸板前端位置传感器(PI15S)的插件未插复印开始或前回转开始1秒以上检测到入口门传感器(MS1S)的门打开信号复印开始或前回转开始1秒以上检测到前门开关MS2S;的门打开信号复印开始或前回转开始1秒以上检测到排纸开关MS3S的门打开信号秒后,提升位置传感器PS104未传感;纸库纸残余量传感器PS108和PS104为"1"时,纸库补充纸传感器PS107为"0" 0毫秒后M1LCK="1"J426(白线,大约1000～1400K欧母)J426(黑线,大约40～50K欧母)维修模式中无该故障码维修模式中无该故障码。

佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。

解决方案包括清理散热器和风扇，确保良好的散热。

2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。

解决方案包括检查加热装置的连接和电源，确保其正常工作。

3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。

解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。

4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。

解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。

5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。

解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。

6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。

解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。

7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。

解决方案包括更换或清空废纸盒，并定期清理废纸。

8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。

解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。

9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。

解决方案包括清理打印头散热器和风扇，确保良好的散热。

10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。

解决方案包括检查硬盘连接和电源，必要时更换硬盘。

总结：。

佳能维修代码.txt38当乌云布满天空时，悲观的人看到的是“黑云压城城欲摧”，乐观的人看到的是“甲光向日金鳞开”。

无论处在什么厄运中，只要保持乐观的心态，总能找到这样奇特的草莓。

佳能５０００．６０００进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式的值: 进入维修程序模式,选择copier＞function＞misc-p＞p-print"[打印维修模式(adjust,option,counter)的内容"],P-print显示反转后按ok键,可将维修模式当前值的清单一次全部打印出来.复印机部分的故障码6-1t定影部分故障E00× E000 定影升温故障电源开关on后3分30秒,主热敏电阻th1检测到定影温度低于70度, J426(白线,大约1000～1400k欧母)热敏电阻th1开路;定影灯h1开路;热敏开关tsi开路;ssr故障;dc控制板故障E001 0001 定影超温主/副热敏电阻检测到定影温度超过230度达2秒;主/副热敏电阻th1/th2开路;进入维修程序模式,选择copier＞display＞analog＞fix-u 选择fix-u,当显示反转后按ok键盘,显示定影上热辊th1热敏电阻检测到的温度,单位℃正常195℃E001 0002 定影超温主热敏电阻th2检测到定影温度超过230度达2秒(硬电路检测);主热敏电阻th1短路 J426(黑线,大约40～50k欧母)E001 0003 定影超温副热敏电阻th2检测到定影温度超过235度达2秒(硬电路检测)副热敏电阻th2短路E002 予热异常定影温度从达到70度后2分钟内未达到100度E003 予热异常定影预热完成后,主热敏电阻th1检测到100度后,又检测到定影温度低于70度达2秒E004 定影灯ssr短路电源开关on后,当定影启动信号(htrd)为off时却检测到ssr导通信号(ssr On)达3秒,(硬电路检测)E005 定影清洁卷筒纸故障 1,定影清洁卷筒纸余量传感器ps45动作后,显示无清洁卷筒纸的预告,不更换还可进行清洁卷筒纸的驱动,当计数(copier＞counter＞drbl-1＞fx-web)达2000(相当a4纸3000张)后超时即显示"e005"2,定影清洁卷筒纸驱动电磁铁拉动清洁卷筒纸动作计数器(copier＞counter＞drbl-1＞fx-web)超过(30万张)显示无清洁卷筒纸的预告注:定影清洁纸少时在基本画面出现警告提示,可用copier＞option＞user＞web-disp设定:0 ff;1 n,出现警告提示电机故障E010 主电机m2故障电机启动信号mmfg输出后2秒未接收到同步脉冲E012 非晶硅鼓驱动电机m1故障电机启动信dmfg输出后2秒未接收到同步脉冲E013 废粉螺杆废粉螺杆异常,j107a-17废粉锁定传感器开关msw1为"0"达4秒以上显示"e013"E014 定影电机m19故障电机启动信号m19on输出后2秒未接收到m19ld(电机达到规定转速时m19ld=0)E020 墨粉电机故障墨粉搅拌电机m9,加粉电机m10;复印时加粉信号(j103-a8的dtep)保持"0"(缺粉)达2分钟以上或新机安装时加粉信号保持"0"达10分钟以上;显影仓內ts1检测到无粉达120秒选购件计数器故障E032 0001 选购件复印控制计数器复印数据控制板或ne控制板未连接或出故障激光故障;激光驱动电路故障;电位检测电路故障E061 0001 激光故障;电位检测电路故障电位控制结果,检测显影偏压用的鼓明部电位vl2大约为200v(显影为全黑图象的电位)时E061 0002 激光故障;电位检测电路故障打印输出时检测到使用的一次充电输出和激光输出后的鼓表面电位大约为200v(显影为全黑图象的电位)时E065 一次高压漏电或电流过小Dc控制板j102a-4=“0”,一次高压漏电或电流过小,pr-leak-detect: *:维修模式中无该故障码E069 转印高压漏电或电流过小Dc控制板j102a-5=“0”,转印高压漏电或电流过小,tr-leak-detect: *:维修模式中无该故障码E100 0001 激光原位信号(bd)故障激光驱动信号输出100毫秒后,40毫秒内bd信号未检测到达50次以上E100 0002 激光原位信号(bd)故障激光发射中bd信号周期超过规定范围的状态连续出现达10次以上,注:bd=lsyncE110 激光扫描电机m15异常激光扫描电机on后15秒,未达到规定的速度(未收到lmrdy/信号);全速→半速的变速信号输出后,60秒未收到lmrdy/信号;全速旋转时每100毫秒未检测到50次以上的lmrdy/信号E121 0001 控制电路板冷却风扇(fm4)故障控制电路板冷却风扇(fm4)在运转但5秒以上未收到fm4clk同步信号E196 Dc控制板eeprom故障检查dc控制板上的6个eeprom:ic104棕色,ic105红色,ic109黄色,ic110绿色,ic127蓝色,ic130白色安装是否正确进入维修程序模式,选择copier＞function＞clear＞dc-con 选择dc-con,当显示反转后按ok键;off/on主电源开关,清除dc控制板的ram后重新输入维修模式中的数据,如果工作仍旧不正常更换eeprom或dc 控制板光学扫描,读取电路E202 0001 扫描电机,扫描原位传感器电源开关on后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器hp信号未off;或扫描电机m3故障0002 扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器hp信号未on;注:键盘锁住,不显示e202;可进入维修程序模式,选择copier＞display＞err 中确定故障码E204 0001 图象前沿检测信号故障(adf) Adf控制板或读取控制板故障,打印过程中未收到adf来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示e204;可进入维修程序模式,选择copier＞display＞err 中确定故障码E220 0001 原稿扫描曝光(氙)灯异常曝光(氙)灯+24v变换到高频高压的(dc/ac)变换电路的inv-err信号在读取电路控制板的待机时检测到灯on,或复印读取时检测到灯off;读取电路板故障E225 0000 曝光(氙)灯电路,ccd/ap电路电源开关on后ccd放大电路光补偿补正中未收到规定的曝光灯电平信号E225 0002 曝光(氙)灯电路,ccd/ap电路顶端放大补正值与前一张的补正值相比超过规定的电平信号通信不良E240 Dc控制板与主控制板通信不良 Dc控制板cpu与主控制板cpu通信不良E243 主控制板与操作面板通信不良主控制板cpu与操作面板cpu通信不良Eeprom故障E248 0001 读取电路板或eeprom故障电源开关on后读出的eeprom内的id码与rom中的id码不同E248 0002 读取电路板或eeprom故障向eeprom写入数据时,写入的数据与读出的数据不同E248 0003 读取电路板或eeprom故障向eeprom写入数据时,eeprom内的id码与rom中的id码不同检查读取电路板上的eeprom安装是否正确进入维修程序模式,选择copier＞function＞clear＞r-con 选择r-con,当显示反转后按ok 键;off/on主电源开关清除读取电路板的ram后重新输入维修模式中的数据,如果工作仍旧不正常更换eeprom或dc 控制板Ccd/ap电路;读取电路板E302 0001 Ccd/ap电路;读取电路板进行电信号补偿时,经过1秒读取电路板的电信号补偿处理未能结束E302 0002 Ccd/ap电路;读取电路板进行移动扫描时,经过10秒读取电路板的顶端白色加算处理未能结束硬盘;主控制板E601 0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601 0001 硬盘驱动;主控制板主控制板与dc控制板图像传输中,dc控制板检测到控制信息异常E602 0001 硬盘驱动;主控制板从boot Rom 启动硬盘时检测到硬盘安装异常E602 0002 硬盘驱动;主控制板从boot Rom 启动硬盘时检测到硬盘读出数据异常E607 硬盘冷却风扇(fm7)故障硬盘冷却风扇(fm7)在运转但5秒以上未收到fm7lck同步信号打印板通信不良E677 0001 各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化E710 0001 Dc控制板,读取控制板,主控制板电源on时,读取控制板内的ipc(ic5021)不能进行初始化E710 0002 Dc控制板,读取控制板,主控制板电源on时,dc控制板内的ipc(ic120)不能进行初始化E710 0003 Dc控制板,读取控制板,主控制板电源on时,主控制板内的ipc(ic1003)不能进行初始化通信不良E711 0001 Ipc通信不良 1.5秒以内向读取控制电路板的ipc(ic5021)的出错记录的数据写入达4次以上0002 Ipc通信不良 2秒以内向dc控制电路板的ipc(ic120)的出错记录的数据写入达4次以上0003 Ipc通信不良 2秒以内向主控制电路板的ipc(ic1003)的出错记录的数据写入达4次以上E712 0001 Ipc通信不良向adf控制板上的ipc的出错记录写入数据后经过3秒通信不能恢复0002 Ipc通信不良在读取控制电路板的ipc(ic5021)的同步记录中，经过10秒信息发送位仍未起动E713 Ipc通信不良分页器控制板的ipc不良选购件E717 复印数据或ne控制器通信不良复印数据或ne控制器通信不良，进入维修程序模式,选择copier＞function＞clear＞err 清除故障码E719 0001 投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择copier＞function＞clear＞err 清除故障码E732 0001 读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E733 0001 Dc控制板与主控制板通信不良 Dc控制板与主控制板通信不良E740 0001 Lan卡，主控制板出错电源on时,在复印机插有lan卡时检测到lan卡出错E740 0002 Lan卡，主控制板出错检测到mac地址出错E740 0003 Lan卡，主控制板出错不能读出lan地址E741 Pci总线异常 Pci总线异常E742 Ripi卡自检时检测到异常 Ripi卡自检时检测到异常E743 读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良风扇锁住故障E804 低压电源冷却风扇(fm6)故障低压电源冷却风扇(fm6)在运转但5秒以上未收到fm6lck 同步信号E805 0001 排风扇(fm3)故障排风扇(fm3)在运转但5秒以上未收到fm3lck同步信号E805 0002 纸输送风扇(fm1)故障纸输送风扇(fm1)在运转但5秒以上未收到fm1lck同步信号E824 0001 一次充电冷却风扇(fm2)故障纸输送风扇(fm2)在运转但5秒以上未收到fm2lck 同步信号输稿器(dadf-d1)部分的故障码 6-14tE412 0001 Adf冷却风扇(fm1)故障板冷却风扇(fm1)在运转但100毫秒以上未收到fm1lck 同步信号E420 0001 Eeprom，adf控制板电源on时,不能读取eeprom的后备数据时,或读取的数据异常E421 0001 Eeprom，adf控制板电源on时,不能在eeprom上写入后备数据时,或写入的数据异常E422 0001 与复印机通信不良待机时输稿器(dadf-d1)和复印机通信中断达5秒;或adf动作过程中和复印机通信中断达5秒选购件分页器部分的故障码(折纸器f1/鞍式折纸器f2;打孔单元a1) 6-15tE500 0001 数据通信不良复印机检测到和分页器通信不良E503 0002 鞍式装订器控制板与分页器通信不良鞍式装订器控制板与分页器通信不良E504 0001 高度传感器ps1 高度传感器ps1和分页器控制板通信不良或通信中断E504 0002 高度传感器ps1 在规定时间内高度传感器ps1和分页器控制板不能通信E504 0003 高度传感器psi 电源on时检测到高度传感器ps1接插件未插E504 0004 高度传感器psi 用拨动（dip）开关进行高度传感器ps1调整时异常E505 0001 Eeprom出错电源on时分页器控制板eeprom检查总和出错E505 0002 Eeprom出错电源on时打孔器控制板eeprom检查总和出错E512 0001 排纸电机m2,排纸电机同步传感器pi10 电机on后,排纸同步传感器pi10未达到规定的同步值E512 0002 排纸电机m2,排纸电机同步传感器pi10 排纸时,排纸同步传感器pi10同步脉冲中断相当于200毫米E530 0001 整理电机m3,整理板原位传感器pi16 电机on后2秒,整理板未离开整理板原位传感器pi16E530 0002 整理电机m3,整理板原位传感器pi16 电机on后2秒,整理板未返回到整理板原位,E531 0001 装订电机m6,装订器原位传感器ms7 电机on后0.5秒,装订针未离开装订器原位传感器E531 0002 装订电机m6,装订器原位传感器ms7 电机on后0.5秒,装订针未返回到装订器原位传感器E532 0001 装订针移动电机m4,移动原位传感器pi7 电机on后秒,未离开装订针移动原位传感器E532 0002 装订针移动电机m4,移动原位传感器pi7 电机on后秒,未离返回到订针移动原位传感器E535 0001 摆动导板打开传感器pi18;导板关闭开关2(ms6) 摆动电机m7反转1秒，导板关闭开关2(ms6)未onE535 0002 摆动电机m7; 摆动电机同步传感器pi20 摆动电机m7正转1秒，导板打开传感器pi18未onE535 0003 安全区域开关ms3 托盘升/降电机动作中,托盘1/2在安全区域开关off位置时,检测到摆动导板闭合检测开关2(ms6)off时E535 0004 摆动动作中200毫秒,搬送过程中同步信号中断E540 0001 托盘升降电机m5;托盘升降电机时钟托盘升降电机驱动后15秒,升降动作未结束;托盘升降电机驱动后15秒,未检测到托盘原位E540 0002 传感器1/2(pi19/pi20)托盘原位传感器pi8 托盘升降电机驱动上升时检测到托盘上限检测开关ms5 OnE540 0003 托盘上限检测开关ms5 托盘升降电机驱动中,托盘升降电机时钟传感器1/2(pi19/pi20)200毫秒未检测脉冲E584 0001 挡板打开传感器pi5;安全区域开关ms3 第2搬送电机m8反转1秒,挡板关闭开关(ms4)未onE584 0002 挡板关闭开关(ms4) ;第2搬送电机m8 第2搬送电机m8正转1秒,挡板打开传感器pi5 未onE584 0003 托盘升降电机托盘升降电机驱动中,托盘1/2在安全区域开关ms3 Off位置时,检测到挡板关闭开关(ms4)为offE590 0001 打孔原位传感器pi3p;打孔电机m1p 打孔电机m1p转动200毫秒,打孔器未离开原位E590 0002 打孔原位传感器pi3p;打孔电机m1p 打孔电机m1p转动200毫秒,打孔器未返回到原位E593 0001 横向对位原位传感器pi1p;横向对位电机横向对位电机转动4秒,打孔器未离开原位E593 0002 横向对位原位传感器pi1p;横向对位电机横向对位电机转动4秒,打孔器未返回到原位鞍式装订器 6-20tE5f0 0001 纸定位板电机ms4;纸定位板原位传感器pi7s 纸定位板电机ms4 转动1.3秒纸定位板原位传感器pi7s未onE5f0 0002 纸定位板电机ms4;纸定位板原位传感器pi7s 纸定位板电机ms4 转动1秒纸定位板原位传感器pi7s未offE5f1 0001 折纸电机m2s;电机时钟传感器pi4s 折纸电机时钟传感器pi4s检测到脉冲数低于规定数E5f1 0002 折纸原位传感器pi21s 折纸电机m2s 转动3秒纸定位板原位传感器pi7s未变化成E5f2 0001 导板电机m3s;原位传感器pi13s 导板电机m3s驱动0.5秒后原位传感器pi13s 未onE5f2 0002 导板电机m3s;原位传感器pi13s 导板电机m3s驱动1秒后原位传感器pi13s未offE5f3 0001 整理电机m5s,整理板原位传感器pi5s 电机on后0.5秒,整理板原位传感器未onE5f3 0002 整理电机m5s,整理板原位传感器pi5s 电机on后1秒,整理板原位传感器未offE5f4 0001 里侧装订电机m6s,装订动作原位开关ms5s 电机正转on后0.5秒,装订动作原位开关ms5s未offE5f4 0002 里侧装订电机m6s,装订动作原位开关ms5s 卡纸恢复时,电机反转on后0.5秒,装订动作原位开关ms5s未onE5f5 0001 外侧装订电机m7s,装订动作原位开关ms7s 电机正转on后0.5秒,装订动作原位开关ms7s未offE5f5 0002 外侧装订电机m7s,装订动作原位开关ms7s 卡纸恢复时,电机反转on后0.5秒,装订动作原位开关ms7s未onE5f6 0001 压纸板电机m8s,压纸板原位传感器(pi14s) 电机向压纸板前端移动,on后0.3秒,压纸板原位传感器未onE5f6 0002 压纸板电机m8s,压纸板前端位置传感器(pi15s) 电机向压纸板前端移动,on后0.3秒,压纸板原位传感器未offE5f6 0003 压纸板电机m8s,压纸板电机时钟传感器(pi1s) 电机从压纸板前端向原位移动,on 后0.3秒,压纸板前端位置传感器未offE5f6 0004 压纸板电机m8s,压纸板电机时钟传感器(pi1s) 压纸板电机时钟传感器(pi1s)检测到脉冲数超过规定范围E5f6 0005 压纸板电机m8s,压纸板前端位置传感器(pi15s) 电机从压纸板前端向原位移动,on后0.3秒,压纸板前端位置传感器未onE5f8 0001 导板原位传感器(pi13s)的插件检测到导板原位传感器pi13s的插件未插E5f8 0002 压纸板原位传感器(pi14s) 检测到压纸板原位传感器(pi14s)的插件未插E5f8 0003 压纸板前端位置传感器(pi15s) 检测到压纸板前端位置传感器(pi15s)的插件未插E5f9 0001 入口门开关(ms1s); 复印开始或前回转开始1秒以上检测到入口门传感器(ms1s)的门打开信号E5f9 0002 前门开关ms2s; 复印开始或前回转开始1秒以上检测到前门开关ms2s;的门打开信号E5f9 0003 排纸开关ms3s; 复印开始或前回转开始1秒以上检测到排纸开关ms3s的门打开信号3500张(g1)右侧纸仓部分的故障码E041 纸库升降电机m102 电机提升60秒后,提升位置传感器ps104未传感;纸库纸残余量传感器ps108和ps104为"1"时,纸库补充纸传感器ps107为"0"E043 纸库主电机m101 电机启动900毫秒后m1lck="1"iR155定期检修操作顺序iR155定期检修操作顺序1 准备确认工具箱内容溶剂，抹布，及测试页等必备物品齐备。

佳能复印机故障代码总结及故障代码解决方案大全来源：中国维修网作者：编辑号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK （NP3050、3030、6030、4050）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K 档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

CANON 佳能 iR5000/iR6000 数码复印机维修报告选择COPIRE ＞FUNCTION＞MISC-P＞P-PRINT按OK键,打印出打印维修模式一览表COPY SERVICE REPORT单位机号.COUNTER计数器TOTAL总计数器SETVICE1维修总计数器1SETVICE2维修总计数器2COPY复印总计数器PDL-PRT PDL打印总计数器FAX-PRT FAX打印总计数器RMT-PRT遥控打印总计数器BOX-PRT BOX打印总计数器RPT-PRT报告打印总计数器2-SIDE双面打印总计数器SCAN扫描器计数器PICK-UP纸路搓纸计数器C1右前置纸仓(1500张)(第1纸盒)搓纸总计数器C2左前置纸仓(1500张)(第2纸盒)搓纸总计数器C3前置纸盒3(550张)的搓纸总计数器C4前置纸盒4(550张)的搓纸总计数器MF手送纸盘的搓纸总计数器DKP选购件3500张右侧纸仓(G1)的搓纸总计数器2-SIDE双面第2面的搓纸总计数器FEEDER输稿器计数器FEED输稿器搓纸总计数器JAM卡纸计数器TOTAL卡纸总计数器FEEDER输稿时卡纸总计数器SORTER分页时卡纸总计数器2-SIDE双面卡纸总计数器MF手送纸盘的卡纸总计数器C1右前置纸仓(1500张)(第1纸盒)卡纸总计数器C2左前置纸仓(1500张)(第2纸盒)卡纸总计数器C3前置纸盒3(550张)的卡纸总计数器C4前置纸盒4(550张)的卡纸总计数器DK选购件3500张右侧纸仓(G1)的卡纸总计数器MISC其他计数器FIX-WEB定影清洁卷筒纸计数器该计数达到2000时显示"E005"(更换定影清洁卷筒纸后该计数器要清除) WST-TNR废粉计数器(废粉处理后该计数器要清除)COPY SERVICE REPORT单位机号PRD-C-1定期更换件计数器PRM-WIRE一次充电电极丝计数器PRM-GRID一次栅极电电极丝计数器PO-WIRE转印前电极丝计数器TR-WIRE转印电极丝计数器SP-WIRE分离电极丝计数器PRM-VLN定影主热敏电阻TH1计数器TR-CLN定影副热敏电阻TH2计数器PO-CLN定影热敏开关TP1计数器PS-CLN一次充电电极丝清洁计数器FIX-TH1转印前电极丝清洁计数器FIX-TH2转印电极丝清洁计数器FX-TSW分离电极丝清洁计数器OZ-FLE3臭氧过滤片[FG5-8812;50万张](FM3)计数器DRBL-1消耗零部件计数器-1PRM-UNIT一次充电器计数器PO-UNIT转印前充电器计数器PO-SCRPR转印前充电器象皮擦计数器T/S-UNIT转印/分离充电器计数器CLN-BLD清洁刮板计数器SP-CLAW分离爪计数器DVG-CYL显影滚筒计数器DVG-ROLL显影器计数器C3-PU-RL前置纸盒3(550张)输纸辊计数器C3-SP-RL前置纸盒3(550张)分离辊计数器C3-FD-RL前置纸盒3(550张)搬送辊计数器C4-PU-RL前置纸盒4(550张)输纸辊计数器C4-SP-RL前置纸盒4(550张)分离辊计数器C4-FD-RL前置纸盒4(550张)搬送辊计数器LD-PU-RL左前置纸仓(1500张)输纸辊计数器LD-SP-RL左前置纸仓(1500张)分离辊计数器LD-FD-RL左前置纸仓(1500张)搬送辊计数器RD-PU-RL右前置纸仓(1500张)输纸辊计数器RD-SP-RL右前置纸仓(1500张)分离辊计数器RD-FD-RL右前置纸仓(1500张)搬送辊计数器M-SP-RL手送纸盘分离辊计数器M-PO-RL手送纸盘搬送辊计数器M-FD-RL手送引拨轮计数器FX-UP-RL定影上辊计数器FX-LW-RL定影下辊计数器FX-IN-BS定影隔热軸套计数器FX-WEB定影清洁纸带计数器(30万张);注:更换定影清洁纸带后要将计数器清零DLV-UCLW排纸上分离爪计数器DLV-LCLW排纸下分离爪计数器COPY SERVICE REPORT单位机号DRBL2消耗零部件计数器-2DF-PU-RL ADF的输纸辊计数器DF-SP-PL ADF的分离板计数器DF-SP-PD ADF的分离导片计数器DF-FD-RL ADF的搬送辊计数器LNT-TAPE ADF的集尘带技术区计数器PD-PU-RL选购件3500张右侧纸仓(G1)的输纸辊计数器PD-SP-RL选购件3500张右侧纸仓(G1)的分离辊计数器PD-FD-RL选购件3500张右侧纸仓(G1)的搬送辊计数器FIN-STPR装订器计数器FIN-FDBL分页器搬送皮带计数器FIN-PDDL分页器页片计数器SDL-STPL鞍式装订计数器PUNCH打孔计数器PNCH-HRS打孔索线计数器定期更换/消耗品零部件计数器的检查:(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)例:PRM-WIRE / 00000027 / 00500000 / 0% !! 000082PRM-WIRE,零部件名称, 本例中的PRM-WIRE为一次充电电极丝计数器00000027 为一次充电电极丝计数器实际使用张数 (该零部件更换后要将该计数器清除)00500000 为一次充电电极丝零部件限定的使用张数 (在该项目中可设定,设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,当比值达到90～100%时显示1个 ! ;超过100%时显示2个 !!000082 为预计在82天后需要更换一次充电电极丝零部件.JAM卡纸码历史记录001061817081708100023046996A3A B C D E F G H│A卡纸发生的序号1～50,数字大卡纸发生的时间早B卡纸发生的月,日 (前2位表示月,后2位表示日)C卡纸发生的时间 (显示24小时)D卡纸恢复的时间 (显示24小时)E卡纸发生的部位 (0:主机;1输稿器;2:分页器)F卡纸发生的种类和卡纸检测传感器 (前2位表示卡纸种类,后2位表示卡纸检测传感器) F的前2位表示卡纸种类：01:延迟卡纸02:滞留卡纸0A:电源ON时纸残留卡纸0B:复印时门打开卡纸F的后2位表示卡纸检测传感器;输稿器卡纸检测传感器：01对位传感器PS2908左前置纸仓(1500张)进纸传感器PS3302对位辊前的激光读出传感器PS280B右前置纸仓(1500张)重新进纸传感器PS1903纵向输纸纸道的输纸传感器1 PS240C左前置纸仓(1500张)重新进纸传感器PS2004纵向输纸纸道的输纸传感器2 PS250D前置纸盒3(550张)重新进纸传感器PS2105纵向输纸纸道的输纸传感器3 PS260E前置纸盒4(550张)重新进纸传感器PS2206纵向输纸纸道的输纸传感器4 PS270F定影分离爪卡纸传感器PS407右前置纸仓(1500张)进纸传感器PS3210内排纸卡纸传感器PS3511外排纸卡纸传感器PS361F选购件3500张右侧纸仓(G1)输纸传感器PS106 12排纸部位卡纸传感器PS4632缓冲纸道传感器PI1413双面输纸反转辊传感器2 PS3833入口传感器PI114双面输纸反转辊传感器1 PS3734出纸传感器PI315双面纸盘(单张纸盘)纸张传感器PS3435装订托盘传感器PI416双面纸盘(单张纸盘)纸张预对位传感器PS3036纵向纸道纸张传感器PI17S1E选购件3500张右侧纸仓(G1)进纸传感器PS10137出纸传感器PI11S输稿器(ADF)卡纸检测传感器相关传感器X=0 : 原稿第2页以后 ; X=1 : 原稿第1页X1分离后传感器S3延迟卡纸S3X2分离后传感器S3滞留卡纸S2,S3X9ADF打开传感器PI2打开PI2X3对位传感器P11延迟卡纸S3,P11XA ADF打开传感器PI2打开PI2X4对位传感器P11滞留卡纸P11XB盖板打开开关SW2打开SW2X5读取传感器S2延迟卡纸S2XC盖板打开开关SW2打开SW2X6读取传感器S2滞留卡纸S2XD初期滞留卡纸PI1,S1,S2,S3 X7排纸反转传感器S1延迟卡纸S1,S2XE供纸不良PI5X8排纸反转传感器S1滞留卡纸S1,S2XF时序异常S2G卡纸位置：H供纸段软计数器1右前置纸仓(1500张)│纸尺寸2左前置纸仓(1501张)3前置纸盒3(550张)4前置纸盒4(550张)5未用6未用7选购件3500张右侧纸仓(G1)8手送纸盘9双面部件ERR出错码历史记录001022817351738E5040001200A B C D E F GA故障发生的序号1～50,数字大故障发生的时间早B故障发生的月,日(前2位表示月,后2位表示日)C故障发生的时间(显示24小时)D故障恢复的时间(显示24小时)E故障码(E×××)F故障码(E×××)的详细码E001,E004,E100,E300,E315,E677,E805等有详细码,无详细码的显示0000 G故障发生的部位(0:主机/主控板; 1输稿器; 2:分页器; 3:C.F.F; 4:读取部分; 5:打印部分; 6:PDL;)。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSR E004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。
