佳能复印机故障代码总结归纳及故障代码解决办法大全

佳能复印机维修代码大全E000加热器断加热开关故障热敏电阻检测电源接通后一分钟未达到100度DC控制器故障SSR可控硅故障E001热敏电阻短路SSR故障热敏电阻输出超过200度DC控制器PCB故障E030计数器CN1短路计数器打开或关闭前立即检测DC控制器PCB故障打开为0,关闭为1正常E202扫描电机M2故障DC故障扫描初始位置传感器Q4故障扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210镜头原位传感器Q1故障镜头电机M3故障DC故障E221灯调节器故障DC故障E400ADF控制器故障ADF电源故障与ADF通讯错误不能消除，检查ADF传感器和电机ADF传感器故障DC故障E500分页器故障选择控制器故障DC故障E700DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00× 主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001 主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K欧母)E001 0003 定影超温(副热敏电阻TH2开路) 副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路 J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位原位信号;在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 6次的间隔循环);通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障检查J723或J724的DRAME315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F 板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良 SCSI的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK.E601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FAX单元异常 FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON 信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006 PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内IPC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与NE复印数据控制器-A1通信不良通信中途中断 J109-4,5E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON ＞P011-bit0检查FM2LK锁住信号变化 J107-A5E805 0003 定影排风扇2(FM3)故障用COPIER＞I/O＞DC-CON ＞P011-bit1检查FM3LK锁住信号变化 J107-A8E805 0004 激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-信号变化 J112-B8E805 0005 激光扫描电机冷却风扇1(FM5) 用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化 J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化 J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化 J112-B14E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON ＞P011-bit6检查FM8LK锁住信号变化 J112-B17E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10LK锁住信号变化 J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11LK锁住信号变化 J107-A5E805 00012 读取冷却风扇1(FM12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化 J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化 J104-A9E805 00014 鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON ＞P011-bit8检查FM14LK锁住信号变化 J107-A5E805 00015 鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON变化 J107-A8E805 00016 鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON ＞P011-bit10检查FM16LK锁住信号变化 J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化 J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化 J104-A12佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

CANON 佳能 NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关,拆下机器左侧后下边的调整盖;打开电源开关后按调整板上维修程序工作开关 SW1;关电源开关后再打开E000 予热未完成电源开关 ON 后 1分钟 ,A503,J313-9的热敏电阻 TH1,A503, 副 CPU Q302-39(AN5口检测到定影温度低于 100度表示可能是热敏电阻 TH1开路 ; 定影灯 H1开路 ; 热敏开关 TSI 开路 ; 固态继继电器 SSR 故障 ; 主板故障E001 定影超温 A503,J313-9的热敏电阻 TH1,,A503, 副 CPU Q302-39(AN5口检测到定影温度超过 220度 ; 或热敏电阻 TH1短路 ,当 A503,Q309-14="1",超过 3秒后 Q309-13="0"使 : 1,A508,J303-7,ACOFF*="0"电源开关继电器 RL1动作切断 AC 电源 ;2,E00*→ A503, 副 CPU Q302-51(PF4口 , 将 E00故障存储到内存 ,如果故障排除后不将存储在内存的 E00故障码清除开机后一定时间 A504,A504门阵列电路 Q303-29(PT21口→ A505,Q367-2,15 的RLY="0"→ A508,Q367-16 ACOFF*仍旧使电源开关继电器 RL1动作切断 AC 电源E004 SSR 短路电源开关 ON 后 , 当 A503,J325-1定影启动信号 HTRD 为 OFF ,"0V" 时A508,J326-2的 SSRON 检查信号却检测到 SSRON="1"超过 3秒E030 计数器 CNT1开路 A504门阵列电路 Q303-29(PT43口→ A505,Q338-b="1",c,J323-1 总计数器驱动信号 TCNTD* ="0"时Q339-C 的总计数器 CNT1开路检测信号EXTCNT*="0"→ A502主 CPU Q301-41(AN7口E202 扫描电路故障电源开关 ON 后 ,15秒内扫描初始化未完成 ;15秒内 AE 扫描未完成返回动作 ; 曝光后 10秒内扫描未完成返回动作注 :该故障发生时不出现故障码 , 仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关 ON 后 ,20秒内 A503, 副 CPU Q302-47(PF0口 ,J311-6镜头原位传感器 LHP(Q2未检测镜头初始化完成 (未停在 1:1位置 ;按复印键后 ,20秒内镜头未到选定倍率位置 ; 或 A503, 副 CPU Q302-49(PF2口 ,302-2间隔挡光板原位传感器 SBHP(Q2未检测到间隔挡光板E221 曝光灯电路故障 A503, 副 CPU Q302-26(INT1,J311-603-5← J603-2零交叉信号 (ZXDP不稳定E400 ADF电路故障主板与 ADF 板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关 ON 后 A507,IPC(Q304无法初始化CANON 佳能 NP-2020/3020/3100/3200/3300复印机维修资料OPC 感光鼓直径:φ30毫米 ; 型号 :NPG-8;产品编号 :F43-4101-300单组份墨粉型号 :NPG-8墨粉 ; 产品编号 :F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器 ;SW1;R1,R2,R3的功能J51-9,VR1 → A502 J312-4→ J311-4→ J701-1 AE传感器增益 (AEGN调整J51-5,VR2→ A503 J312-8 AE传感器斜率 (AEAVL调整J51-3,VR3→ A503 J312-10 前沿空白 (PRWWA调整顺时针转动 VR3改变 GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-4,VR4→ A503 J312-9 第二页前沿空白 (PRWWAB调整顺时针转动 VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准 2.0±1.0毫米 ,J51-2,VR5→ A503 J312-11 前沿对位 (RGAVL调整顺时针转动 VR5前沿对位宽度增大J51-6,SW1→ A506 J312-7维修程序工作开关 (SRSWJ51-10,R1→ A506 J312-3(AEMN R1断开取消电源 ON 时的 AE 功能优先J51-11,R2→ A506 J312-2(SZKL R2断开取消原稿检测功能J51-12,R3→ A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→ J801-7 鼓充电栅极电压 ON/控制信号 (GRDON/ GRDON/="1"时鼓充电栅极电压 =0,作为前沿空白消电 , 连续复印时纸间非图像区的消电A502,J305-2→ J801-6 鼓充电栅极电压调整电位器 VR301(GRAVL GRBC 调整标准鼓栅极电压 =-794±4VA503,J305-3→ J801-5 主充 /转印高压 ON/控制信号 (HVTON/A509,J305-4→ J801-4 高压单元供电 +24VAA503,J305-5→ J801-3 显影 AC 偏压 ON/控制信号 (ACBON/ 1300V p-pA503,J305-6→ J801-2 显影 DC 偏压调整信号 (DCBC/ (DCBC在 16~6V 之间变化, →高压单元J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化A509,J305-7→ J801-1 高压单元供电 GND主板 A503,J325-1(定影灯 SSR ON驱动命令信号HTRD +5V→ 定影灯 SSR -3(SSR -4 GND 定影灯 SSR -1, 2→ SSR 导通检测电路板CANON 佳能 NP-2020/3020/3100/3200/3300复印机测试 /调整维修程序工作模式 1, 按维修程序调整用电路板上的维修程序工作开关 SW1进入维修程序模式2, 用数字键 , 键入维修程序号→按分页 /分组键执行维修程序工作模式3, 再按分页 /分组键停止执行维修程序工作模式维修程序模式号 4, 按调整电路板上维修程序工作开关 SW1(或关电源开关退出工作模式 .0 AE传感器增益调整稿台上放试印稿1, 稿台放试印稿 , 用数字键 , 键入维修程序号 0 "AE传感器增益 (AEGN调整 "2, 按分页 /分组键 , 执行 AE 传感器增益调整 , 扫描曝光灯架将移动到 AE 测量点并使曝光灯ON 大约 8秒 ; 调整 VR1使显示值 =20(2.0V3, 按分页 /分组键 , 停止执行 AE 传感器增益调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;稿台上改换为放报纸1, 按分页 /分组键 , 扫描灯架移动到 AE 测量点曝光灯 ON 大约 8秒 , 将 AE 传感器读出的报纸稿的输出电压显示值记下2, 按分页 /分组键 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ; 页数显示为 "0"1 AE传感器斜率调整 3, 用数字键 , 键入维修程序号 1, "AE传感器斜率调整 "4, 按分页 /分组键 , 调整 VR2, 使 AE 传感器的输出电压显示值 =读出的报纸稿的显示值5, 按分页 /分组键 , 停止调整 , 曝光灯 OFF , 扫描曝光灯架将返回到原位 ;2 电源频率显示例 :-05表示电源电压的频率 49.5Hz3 予曝光灯和主电机 ON4 操作面板全部 LED 灯 ON5 原稿尺寸传感器 -0输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V6 原稿尺寸传感器 -1输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0V7 原稿尺寸传感器 -2输出电压稿盖合上显示数大于 18(1.8V,稿盖打开显示数小于 40(4.0VAE 复印模式AE 模式原稿浓度扫描检测时 , 曝光灯电压固定在 70V;AE 传感器接受到的光越强输出电压越低 , 根据 AE 传感器输出电压控制直流显影偏压AE 传感器输出电压低于 1.0V 时保持在 1.0V; 超过 AE 传感器斜率调整电位器 VR2 AEAVL 的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL → A502 J324-3(模拟口 ,CPU 根据复印浓度调整电位器 HDVL 的电压 , 使 A502,J303-4曝光灯亮度控制信号 LINT 在 16~10V 之间变化→曝光灯控制板 J603-3 使灯控制板 J602-1,3的曝光灯电压在 165~100V 之间变化鼓充电栅极电压调整主板 A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL→高压单元 J801-6 GRBC 调整标准鼓栅极电压 =-794±4V显影偏压调整直流显影偏压在初始旋转 ;AE 检测 ; 扫描灯架返回 ; 最后旋转期间为 -320V操作面板上的复印浓度浓 /淡键可使 A503 J305-6的直流显影偏压控制信号 (DCBC在 16~6V 之间变化, →高压单元 J801-2 DCBC 控制直流显影偏压在 -80~-450V 之间变化。

佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。

解决方案包括清理散热器和风扇，确保良好的散热。

2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。

解决方案包括检查加热装置的连接和电源，确保其正常工作。

3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。

解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。

4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。

解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。

5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。

解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。

6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。

解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。

7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。

解决方案包括更换或清空废纸盒，并定期清理废纸。

8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。

解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。

9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。

解决方案包括清理打印头散热器和风扇，确保良好的散热。

10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。

解决方案包括检查硬盘连接和电源，必要时更换硬盘。

总结：。

佳能复印机通用维修手册故障代码
佳能复印机通用维修手册故障代码详解
佳能系列复印机故障代码说明
E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良佳能复印机通用维修手册，故障代码详解,佳能系列复印机故障代码说明E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良。

佳能复印机故障代码机型:佳能4050代码:E710故障:DC控制板不良;(电源开关ON时,IPC(Q104)的初期化不可能时.)解决:机型:佳能4050代码:E711故障:DC控制板不良(电源开关ON时,IPC(Q104)的初期限化不可能时.解决:机型:佳能4050代码:E712故障:DC控制板不良;DF控制板不良;DF电缆不良(DF的通信错误不能解除时).解决:机型:佳能7163-7164代码:E710故障:DC控制板不良(电源输入时,DC控制板上的JC114(IPC)不能初始化时.)解决:方法机型:佳能7163-7164代码:E711故障:DC控制板不良(电源输入后,1秒以内检测到2次以上的IPC不能初始化时.解决:方法机型:佳能7163-7164代码:E712故障:DC控制不良;ADF控制板不良;(不能解除ADF控制板上的通信错误码率时.解决:方法机型:佳能7163-7164代码:E717故障:DC控制板不良;Remote diagnostic device Ⅱ电路板不良(连续3次不能收到来自Remote diagnostic deviceⅡ的应答时)解决:方法机型:佳能3050-3030代码:E710故障:DC控制器不良(电源开关ON时,IPC不可能初期化时)解决:机型:佳能3050-3030代码:E711故障:DC控制器不良(在1秒内检查出2次以上IPC通信错误时)解决:机型:佳能3050-3030代码:E712故障:DC控制器不良;DF控制器不良;DF电缆不良;(DF和通信错误不能解除时)解决:机型:佳能2020代码:E700故障:DC控制器PCB(故障);与选件的连接(接触不良,开路) IPC(Q304)在打开电源时未能初始化.解决:方法机型:佳能3100-3200代码:E710故障:DC控制器PCB(出现故障);连接器(W-选件,接触不良)(打开电源时,IPC(U304)无法初始化)解决:方法机型:佳能6330代码:E710故障:DC控制板(不良);DC控制板上的IC117在接通电源后不能初始化.解决:方法机型:佳能6330代码:E711故障:DC控制板(不良);DC控制板上的IC117在接通电源后发生故障.解决:方法机型:佳能6330代码:E712故障:馈送器DF控制板(不良);连接器(接触不良);(纸仓控制板上的IC通信发生故障,通信异常产生.解决:方法机型:佳能6330代码:E716故障:纸仓工作台:纸仓控制板(不良);连接器(接触不良);(纸仓控制板上的IC通信发生故障,通信异常产生.解决:方法机型:佳能6030-6300代码:E710故障:DC控制板不良（DC控制板上的Q115在接通电源后不能初始化时。

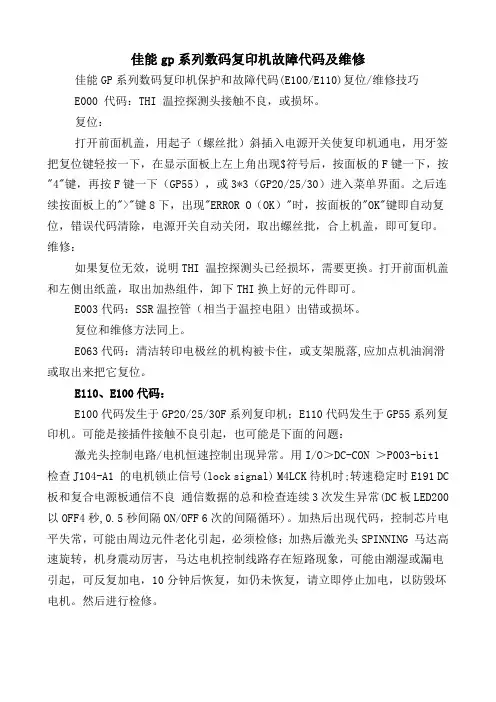

佳能gp系列数码复印机故障代码及维修佳能GP系列数码复印机保护和故障代码(E100/E110)复位/维修技巧E000 代码：THI 温控探测头接触不良，或损坏。

复位：打开前面机盖，用起子（螺丝批）斜插入电源开关使复印机通电，用牙签把复位键轻按一下，在显示面板上左上角出现$符号后，按面板的F键一下，按"4"键，再按F键一下（GP55），或3*3（GP20/25/30）进入菜单界面。

之后连续按面板上的">"键8下，出现"ERROR O（OK）"时，按面板的"OK"键即自动复位，错误代码清除，电源开关自动关闭，取出螺丝批，合上机盖，即可复印。

维修：如果复位无效，说明THI 温控探测头已经损坏，需要更换。

打开前面机盖和左侧出纸盖，取出加热组件，卸下THI换上好的元件即可。

E003代码：SSR温控管（相当于温控电阻）出错或损坏。

复位和维修方法同上。

E063代码：清洁转印电极丝的机构被卡住，或支架脱落,应加点机油润滑或取出来把它复位。

E110、E100代码：E100代码发生于GP20/25/30F系列复印机；E110代码发生于GP55系列复印机。

可能是接插件接触不良引起，也可能是下面的问题：激光头控制电路/电机恒速控制出现异常。

用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁止信号(lock signal) M4LCK待机时;转速稳定时E191 DC 板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 6次的间隔循环)。

加热后出现代码，控制芯片电平失常，可能由周边元件老化引起，必须检修；加热后激光头SPINNING 马达高速旋转，机身震动厉害，马达电机控制线路存在短路现象，可能由潮湿或漏电引起，可反复加电，10分钟后恢复，如仍未恢复，请立即停止加电，以防毁坏电机。

佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

canon复印机故障代码大集合----84d3194c-7154-11ec-b514-7cb59b590d7dcanon复印机代码大集合佳能np1215复印机故障代码表故障代码故障原因E000固定温度过低。

灯管、热敏电阻和交流驱动器不良e001定影温度过高。

热敏电阻或ac驱动器dc控制器不良E030计数器断开，直流控制器故障e202光学系统在规定的时间内没有回复或通过原位E210透镜未在规定时间内返回其原始位置e221灯稳压器或dc控制器不良E400 ADF有缺陷e500自动分页器不良注：故障排除后，上电后上述代码可自动复位，不再显示，但维修后必须清除e000。

具体拆除方法：开机时按sw301，关机后再开机。

如果代码未清除且机器关闭半小时，故障代码将自动消失。

以上佳能np1215故障代码对于不同型号略有增加或减少。

Np-2022故障代码热敏电阻检测电源接通后一分钟未达到100度直流控制器故障ssr可控硅故障热敏电阻输出超过200度dc控制器pcb故障计数器cN1短路计数器打开或关闭前立即检测直流控制器PCB故障打开为0,关闭为1正常扫描电机M2故障扫描初始位置传感器q4故障开机10秒后扫描仪未完成，此时未显示任何代码，且按键AE未在3秒内完成曝光后未在5秒内完成镜头原位传感器q1故障镜头电机m3故障adf控制器故障ADF电源故障与adf通讯错误不能消除，检查adf传感器和电机ADF传感器故障选择控制器故障IPC（q304）在通电后无法初始化与选项的连接canon佳能np-2021/3020/3100/3200/3300复印机故障码佳能np-2022/3020/3100/3200/3300复印机故障代码e00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关sw1；关电源开关后再打开e000预热未完成且电源开关打开一分钟后，a503和j313-9的热敏电阻Th1、a503和辅助cpuq302-39（an5端口）检测到熔断温度低于100℃表示可能是热敏电阻th1开路;定影灯h1开路;热敏开关tsi开路;固态继继电器ssr 故障;主板故障E001固定超温a503，j313-9热敏电阻Th1，，a503，子cpuq302-39（an5端口）检测到固定温度超过220度；或热敏电阻Th1短路，当a503,q309-14="1",超过3秒后q309-13="0"使:1,a508,j303-7,acoff*="0"电源开关继电器rl1动作切断ac电源;2.E00*→ a503，辅助cpuq302-51（PF4端口），在存储器中存储E00故障，如果故障排除后不将存储在内存的e00故障码清除开机后一定时间a504,A504门阵列电路q303-29（PT21端口）→ A505，q367-2,15中的rly=“0”→ a508，q367-16acoff*仍使电源开关继电器RL1动作并切断交流电源e004ssr短路电源开关on后,当a503,j325-1定影启动信号htrd为off,"0v"时a508,j326-2的ssron检查信号却检测到ssron="1"超过3秒E030计数器cnt1断路A504门阵列电路q303-29（pt43端口）→ A505，q338-b=“1”，C，j323-1总计数器驱动信号tcntd*=“0”q339-c的总计数器cnt1开路检测信号extcnt*="0"→a502主cpuq301-41(an7口)E202扫描电路故障，电源开关接通后15秒内扫描初始化未完成；AE扫描未能在15秒内完成返回动作；扫描不会在曝光后10秒内完成返回操作注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住E210镜头电路故障，a503在电源开关接通后20秒内，辅助cpuq302-47（pf0端口）、j311-6镜头初始位置传感器LHP（Q2）未检测到镜头初始化完成（未在1:1位置停止）；按复印键后,20秒内镜头未到选定倍率位置;或a503,副cpuq302-49(pf2口),302-2间隔挡光板原位传感器sbhp(q2)未检测到间隔挡光板E221曝光灯电路故障a503，子cpuq302-26（INT1），j311-603-5← j603-2过零*信号（zxdp）不稳定e400adf电路故障主板与adf板通讯出错E500寻呼机电路故障主板和寻呼机板之间的通信错误e700主板电路故障电源开关on后a507,ipc(q304)无法初始化佳能3050调整码调整方式*3*用复印浓度键选择屏幕编号，用数字键输入设定值，用*键注册设定值00aelil在ae测光时光量调整设定值减小，复印品变淡01RDST导向边毛坯设定值增加，定位辊开启延迟，单位：0.323毫米。

佳能打印机错误代码故障解决方法
1.错误代码E05：墨盒无法识别。

解决方法：首先确保墨盒正确安装。

如果墨盒正确安装但仍然出现此错误代码，请尝试插拔墨盒几次来重置它们。

如果问题仍然存在，那么墨盒可能需要更换。

2.错误代码E14：墨盒耗尽。

解决方法：更换墨盒即可解决此问题。

确保使用的是佳能推荐的墨盒型号，并确保它们是全新的。

3.错误代码E15：墨盒未安装。

解决方法：检查并确保墨盒正确安装。

如果正确安装但仍然出现此错误代码，请尝试重新插拔墨盒来重置它们。

4.错误代码E16：无法识别墨盒。

解决方法：先检查墨盒是否正确安装。

如果正确安装但仍然出现此错误代码，请尝试清洁墨盒上的金属接点，以确保良好连接。

5.错误代码E22：卡纸故障。

6.错误代码E31：发生错误，请关机并重新启动。

解决方法：首先尝试关机并重新启动打印机。

如果问题仍然存在，请检查打印机是否有任何堵塞或故障，并确保打印机固件是最新版本。

7.错误代码E37：扫描仪出现故障。

8.错误代码E50：打印头出现故障。

9.错误代码E61：打印机内部传感器故障。

总结：。

佳能代码佳能复印机故障代码总结及故障代码解决方案大全显示主要原因说明解决方法更换零件E000热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间（TH1、TH2）检测的按SW开关或关机10分种（NP6016 NP3020）热敏电阻E001定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002热敏开关（TS1）断路规定时间检测的温度超过规定值J250-1、2短路（NP155）定影灯E003双向可控硅（SSR不良规定时间检测的温度低于规定值*4* ERROR OK（NP3050 3030、6030、4050）SSRE004交流驱动板（AC不良规定时间检测不到的温度值[4] 401 0K（ NP6330）灯控板、门开关主控板（DC 不良*4* ERROR * （NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ER复合电源板继电器继电器E005定影清洁棉布用完固定装置的纸带拉紧长度超过规定值*4* ERROR * （NP6050）清洁纸带棉布传感器故障[6] 619 按*OK（NP6330）主控板（DC不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010主马达不良主马达驱动信号产生1秒不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC不良复合电源板图像处理板不良E013废色粉输送螺杆传感器（不良）NP7163E011主马达旋转异常主马达的旋转次数超过规定旋转数时E013废色粉输送螺杆传感器（不良）NP7163（NP6050）更换感光鼓组件主控板（DC不良次废墨粉输送螺杆传感器、主板E014拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟未产生主控板（DC不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间不能检测到光时E020墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“ 0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR * （NP6050）主控板（DC不良E021显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC不良检查电源板与离合器有无24V主板E030双向可控硅（不良）NP7163故障E031计数器（断线）在选择计数器传动装置切断时，在选择计数器检用1K档测量电阻值是否480 Q总计数器选择计数器（断线）测到有断路选择计数器主控板（DC不良主板E032数据控制器和复印机计数器数据通信不良在规定时间复印数据控制器未检测到计数数据图像处理板不良E040中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输岀到中板电磁开关SL4动作的指示是否发岀，中板位置检测传感器PS1302都不能检测到中板时侧纸库驱动回路板不良纸库升降位置传感器纸库用纸补给位置传感器E043纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒未产生NP6050固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC不良时间的固定盘原位信号主控板或板上的保险E053横向定位纸边缘传感器（故障）电源开关接通后，1秒钟横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC不良E054双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060电极丝清洁器原位开关（不良）清洁器通过第一开关检测围后，20秒另一个开检查主板与马达之间有无12V传感器、清洁马达NP6330电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良E064复合电源电路板不良（高压）复合电源电路板的输岀值与反馈值之间有大的差距GP220主控板（DC不良E064复合电源电路板不良（高压）复合电源电路板的输岀值与反馈值之间有大的差距GP220高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PR输入数据）检查DC-CPU用DIMM插口E065主控板（DC）不良复合电源电路板的高压漏电的时候配线短路（NP6030、NP6016）E066温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100激光总成不良（0001 ）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC不良E191主控板（DC和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC不良E196 DC控制板EEPROI故障DC控制板上的EEPRO M IC212）发生异常时E197机通信故障打印机部的机通信连续，多次发生时。

佳能错误代码表大家对照解决（原创申请顶置方便大家）
6502错误将打印的盖子盖上就可以了
5100错误墨车超时错误其实就是墨车卡了
6000错误进纸部件错误
5C00错误废墨清除部件出错
5700错误供纸部件出错
5400错误数据传输逻辑错误
5B00错误废墨满
5200错误打印头过热
6800错误EEPROM出错
5110错误墨车移动错误
6A00错误纸张位移检测部件错误
6B00错误进纸检测部件故障
6B10错误进纸检测仪出错
9000错误USB数据输入部件电流过载
6C00错误真空管部件出错（估计在一体机中会出现）6D00错误动力马达出错
6500错误其他硬件故障。

佳能复印机错误代码细节维修模式：IR2320j/3300开机后按*键，再按2.8（同时按），再按* （几秒内完成）iR C2220 按左右键三秒，然后按菜单键E602 的详细情况当硬盘驱动器格式化后机器首次启动时，需要比平常花费更长的时间完成启动过程[ 补救措施]当执行H D-C L E A R时，所涉及的分区的所有内容（文件、子目录）将损失当机器在执行HD-CLEAN 时关闭后实际格式化在机器启动时进行。

这时，启动屏幕显示进程条，其边缘在大约5min内达到终点。

确定不要在进程条移动时关闭电源。

此功能（即模式项）无法用于BOOTDEV 和DOSDEV4 ；要重新格式化这2个分区的任何一个，必须使用SST。

记住在维修模式中格式化硬盘驱动器必须为完全格式化。

- HD-CHECK 如果当数据写入到硬盘驱动器时切断电源，有可能发生扇区写入中止。

当在这样的扇区上运行HD-CHECK 时，将进行维修，但扇区中的所有数据将丢失。

写入中止的扇区可仅通过HDD-CHECK （0）进行维修；如果类型- 类型不为0，任务将限于FS水平的检查。

如果含有控制区的一个重要扇区出现写入中止的扇区，则无法修复；您必须执行硬盘驱动器格式化。

- 更换硬盘驱动器1. 关闭主开关。

2. 连接新的硬盘驱动器。

3. 在安全模式中启动机器。

4. 连接SST，并执行完全格式化。

5. 使用SST，下l 载系统软件（系统、语言、RUI ）。

6. 关闭然后再打开电源。

（机器启动可能需要花费大约5min）清E000000-000代码：开机后按*键，再按2.8（同时按），再按*（几秒内完成）。

按COPIER-FUNCTION-CLEAR-ERR-OK 。

关机再打开。

佳能IP系列错误代码对照表和解决方法电源灯出错状态，解决方法和故障所在闪烁两次：打印机缺纸。

/纸张未送入。

在后端托盘或纸盒中重新装入纸张，并按恢复/取消按钮。

闪烁三次：出纸托盘关闭。

/卡纸。

如果出纸托盘关闭，请将其打开。

打印机恢复打印。

如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。

取出卡纸，在打印机中重新正确地装入纸张，然后按恢复/取消按钮。

请参见卡纸。

例子：故障：显示出纸托盘关闭，但是出纸托盘明明打开解决：是因为IP4200有个出纸托盘的感应开关，在控制面板在最下边靠左侧，有个小的黑色塑料搭勾，搭勾向上是显示托盘打开了，向下就显示关闭，一般是维修时不小心把那个开关弄失灵了。

如果是失灵了，就将连接在其上的两根黄线剪下，两根黄线直接对接起来就好了。

有时机器拆开后没有注意到这个小开关，没有装好，也会这样。

但是要注意：如果我们自己忘了打开这个出纸托盘，机器却不会警告你了，它会认为“没问题、照常打印”，结果可能是：一张甚至多张纸卡在机器里面，极易损坏打印头。

最好别剪开接在一起，修好最好，除非被你弄断无法修复再剪接。

IP4200/4300/4500上盖、出纸盘和内盖传感器（图解）闪烁四次：墨水盒未正确安装。

/墨水可能已用完。

可能原因如下：如果墨水盒上的指示灯未亮起，则可能没有正确安装墨水盒。

安装合适的墨水盒。

如果墨水盒上的指示灯闪烁，墨水可能已用完。

建议更换墨水盒。

如果打印正在进行并希望继续打印，请在不取出墨水盒的情况下按“恢复/取消”按钮。

然后可以继续打印。

建议在打印完毕之后更换墨水盒。

如果在墨水用完的情况下继续打印，打印机可能会被损坏。

请参见更换墨水盒注释如果多个墨水指示灯闪烁，请参见获得墨水状态信息并确认每个墨水盒的状态。

闪烁五次：打印头未安装。

/打印头有缺陷。

请按照单页安装说明中所述的步骤安装打印头。

如果已安装打印头，请取出打印头并重新安装。

1如果问题仍未解决，打印头可能已损坏。

佳能 PIXMA MP发光二极管显示屏上显示错误代码∙警告指示灯亮起橙色本机出现故障时，警告指示灯亮起橙色，并且发光二极管显示屏上交替显示E和数字(错误代码)。

检查发光二极管显示屏上显示的错误代码，并采取适当措施纠正错误。

* 根据出现的故障，警告指示灯不亮起。

∙电源指示灯和警告指示灯交替闪烁绿色和橙色电源和警告指示灯交替闪烁(如下图所示)，并且发光二极管显示屏上交替显示P和数字(错误代码)时，可能出现需要维修的故障。

原因及解决方法∙ E 0 2本机缺纸。

/ 没有送入纸张。

∙ E 0 3出纸托盘关闭。

/卡纸。

∙ E 0 4 / E 0 5无法识别墨盒(FINE Cartridge)。

∙ E 0 7墨盒(FINE Cartridge)未安装在正确的位置。

∙ E 0 8墨水收集器将满。

∙ E 0 9 (仅适用于MP270 series)本机未收到来自数码相机的响应。

连接的数码相机或便携式数码摄像机与本机不兼容。

∙ E 1 3无法检测墨水量。

∙ E 1 4无法识别墨盒(FINE Cartridge)。

∙ E 1 5无法识别墨盒(FINE Cartridge)。

∙ E 1 6墨水已用完。

∙ E 1 9 (仅适用于MP270 series)通过USB集线器连接兼容PictBridge的设备。

∙ E 3 0无法正确检测原件的尺寸或者选择自动比例复印时文档太小。

∙ E 3 1本机未连接到计算机。

∙ E 5 0 扫描打印头对齐页失败。

∙P 0 2∙P * *∙ E 0 2将纸张重新正确地装入后端托盘并按黑白或彩色按钮。

装入纸张E 0 3如果出纸托盘关闭，请将其打开。

本机恢复打印。

如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。

取出卡纸，在打印机中重新正确地装入纸张，然后按黑白或彩色按钮。

卡纸E 0 4 / E 0 5墨盒(FINE Cartridge)可能没有正确安装，或墨盒(FINE Cartridge)可能与本机不兼容。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能代码佳能复印机故障代码总结及故障代码解决计划年夜全号码显示主要原因说明解决办法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规按时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规按时间内检测的温度超出规定值J2501、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规按时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSR E004 交流驱动板（AC）不良规按时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超出规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK （NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC> FIXWEB E007 显影薄膜位置欠好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜机电不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010主马达不良主马达驱动信号产生1秒内不克不及输入2脉冲以上的同检查主板与主马达之间有无0和5V的变更主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变更驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超出规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163 废色粉输送螺杆（毛病）废色粉输送螺杆不克不及运转以及在规按时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电念头（故障）在产生拾取电念头传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影机电转动不良定影机电启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部举措不良掀开电源开关或复印举措中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一按时间内不克不及检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档丈量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规按时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4举措的指示是否收回，中板位置检测传感器PS1302都不克不及检测到中板时E041 纸库升降机电不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主机电侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电念头传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电念头（故障）固定原位信号固定盘电念头主控板（DC）不良在产生固定盘电念头传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电念头传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变更固定盘、横向对位辊原位传感器固定盘、横向对位电念头（故障）固定原位信号检查电念头固定盘、横向对位电念头马达驱动板不良在产生固定盘电念头传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边沿传感器（故障）电源开关接通后，1秒钟内横向定位纸边沿信号没有清洁离合器边沿传感器、电磁开关NP6330 横向定位电念头（故障）产生检查主板与传感器有无0V和5V的变更记录马达、马达驱动板马达驱动板不良检查电念头主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不克不及检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超出最年夜移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测规模后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有掀开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反响值之间有年夜的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HVPRI(输入数据) 检查DCCPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016) E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不克不及检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描机电不良激光扫描机电驱动信号产生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成高压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次产生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM （IC212）产生异常时E197 机内通信故障打印机内部的机内通信连续，屡次产生时。
