视图—教学设计

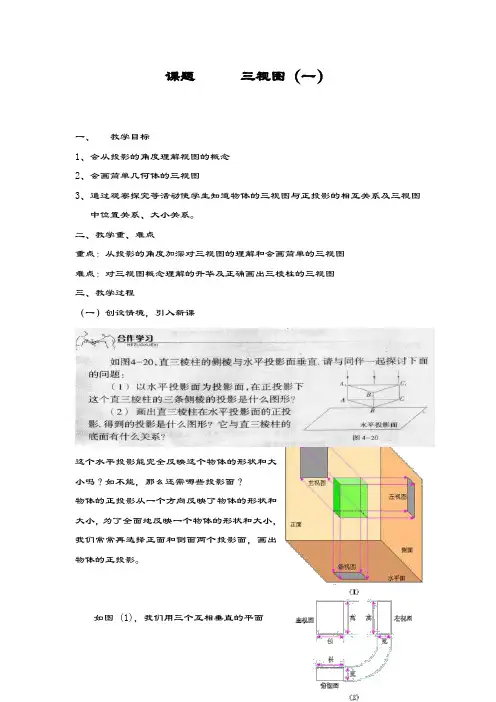

课题三视图（一）一、教学目标1、会从投影的角度理解视图的概念2、会画简单几何体的三视图3、通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系。

二、教学重、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图难点：对三视图概念理解的升华及正确画出三棱柱的三视图三、教学过程（一）创设情境，引入新课这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。

如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图（二）应用新知例1画出下图2所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”。

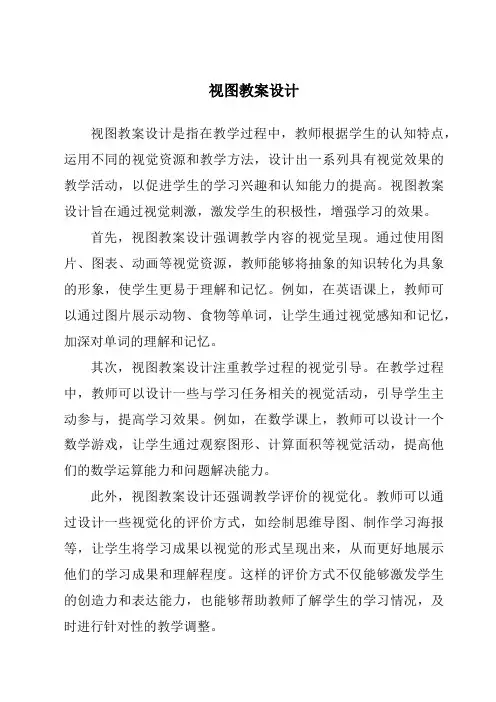

视图教案设计
视图教案设计是指在教学过程中，教师根据学生的认知特点，运用不同的视觉资源和教学方法，设计出一系列具有视觉效果的教学活动，以促进学生的学习兴趣和认知能力的提高。

视图教案设计旨在通过视觉刺激，激发学生的积极性，增强学习的效果。

首先，视图教案设计强调教学内容的视觉呈现。

通过使用图片、图表、动画等视觉资源，教师能够将抽象的知识转化为具象的形象，使学生更易于理解和记忆。

例如，在英语课上，教师可以通过图片展示动物、食物等单词，让学生通过视觉感知和记忆，加深对单词的理解和记忆。

其次，视图教案设计注重教学过程的视觉引导。

在教学过程中，教师可以设计一些与学习任务相关的视觉活动，引导学生主动参与，提高学习效果。

例如，在数学课上，教师可以设计一个数学游戏，让学生通过观察图形、计算面积等视觉活动，提高他们的数学运算能力和问题解决能力。

此外，视图教案设计还强调教学评价的视觉化。

教师可以通过设计一些视觉化的评价方式，如绘制思维导图、制作学习海报等，让学生将学习成果以视觉的形式呈现出来，从而更好地展示他们的学习成果和理解程度。

这样的评价方式不仅能够激发学生的创造力和表达能力，也能够帮助教师了解学生的学习情况，及时进行针对性的教学调整。

综上所述，视图教案设计作为一种创新的教学手段，能够有效地提高学生的学习兴趣和认知能力。

通过视觉的引导和评价，学生能够更好地理解和掌握知识，同时也培养了他们的观察力、思维能力和创造力。

因此，教师在进行教学设计时，应该充分利用视觉资源，设计出富有视觉效果的教学活动，以提高教学效果，激发学生的学习兴趣和主动性。

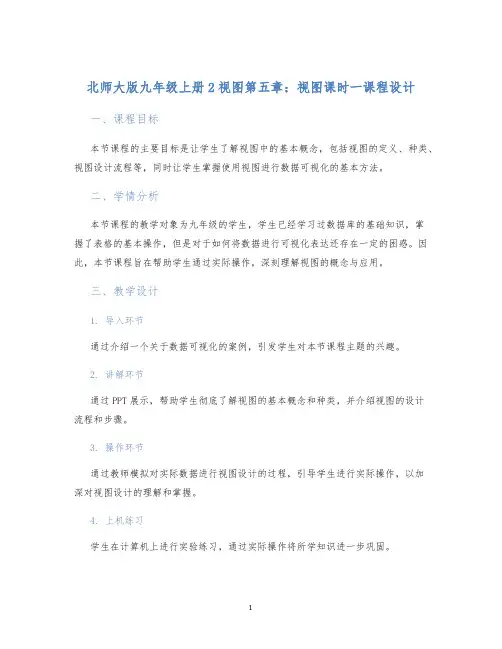

北师大版九年级上册2视图第五章：视图课时一课程设计一、课程目标本节课程的主要目标是让学生了解视图中的基本概念，包括视图的定义、种类、视图设计流程等，同时让学生掌握使用视图进行数据可视化的基本方法。

二、学情分析本节课程的教学对象为九年级的学生，学生已经学习过数据库的基础知识，掌握了表格的基本操作，但是对于如何将数据进行可视化表达还存在一定的困惑。

因此，本节课程旨在帮助学生通过实际操作，深刻理解视图的概念与应用。

三、教学设计1. 导入环节通过介绍一个关于数据可视化的案例，引发学生对本节课程主题的兴趣。

2. 讲解环节通过PPT展示，帮助学生彻底了解视图的基本概念和种类，并介绍视图的设计流程和步骤。

3. 操作环节通过教师模拟对实际数据进行视图设计的过程，引导学生进行实际操作，以加深对视图设计的理解和掌握。

4. 上机练习学生在计算机上进行实验练习，通过实际操作将所学知识进一步巩固。

5. 综合应用将视图应用于数据库中的实际案例，通过实际操作让学生深刻理解视图应用的实际效果。

6. 总结回顾通过让学生总结所学的知识点，确保知识点掌握情况，并让学生思考如何将所学知识应用到实际生活和学习中。

四、教学评价1.课堂问答：在讲解和操作的环节中，教师可以不时地向学生提问，以检验学生是否掌握所学知识。

2.上机实验：学生需要在计算机上进行实验操作，教师可以依据学生的操作情况及时指导和辅导。

3.作业评估：学生可以完成一定量的作业，让他们回顾复习所学的内容，并检验学生的综合掌握情况。

五、教学反思本节课程设计注重实践、引导学生深刻理解视图的基本概念和应用方法，但是在实际教学中还需要针对学生的学习情况适当调整教学内容以及教学方式，以保证教学效果。

29.2 视图（第一课时）教学设计一、内容和内容解析1.内容本节课是人教版《义务教育教科书•数学》九年级下册（以下统称“教材”）第二十九章“投影与视图”29.2 视图（第一课时），内容包括：画简单立体图形的三视图.2.内容解析本节课内容是立体几何的基础之一，三视图是利用物体的三个正投影来表现空间几何体的方法，在教材中起着衔接平面几何和立体几何的重要作用.基于以上分析，确定本节课的教学重点：画简单立体图形的三视图.二、目标和目标解析1.目标1.会从投影的角度理解视图的概念；2.会画简单几何体的三视图；3.通过观察探究等活动知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系.2.目标解析达成目标1）2）的标志是：能够画出简单立体图形的三视图.达成目标3）的标志是：理解物体的三视图与正投影的相互关系及三视图中位置关系、大小关系.三、教学问题诊断分析在视图部分，学生由各种实物的形状而说出这些几何体的三种视图比较简单，但是作为初学者，想要理解被观察物体的三视图之间的相互关系有些难度.基于以上分析，本节课的教学难点是：理解被观察物体三视图之间的关系.四、教学过程设计（一）复习巩固【提问一】简述正投影的概念？【提问二】简述物体正投影的投影规律？师生活动：教师提出问题，学生通过之前所学知识尝试回答问题.【设计意图】通过回顾之前所学内容，为接下来学习画简单立体图形的三视图打好基础．（二）探究新知【诗歌欣赏】你能说明是什么原因吗？题西林壁横看成岭侧成峰，远近高低各不同.不识庐山真面目，只缘身在此山中.师生活动：教师提出问题，学生通过之前所学知识尝试回答问题.【设计意图】通过欣赏诗词，激发学生的学习兴趣，引出本节课所学内容.【问题一】下图为某产品的设计图，你能指出这些设计图是从哪几个方向来描绘物体的吗？师生活动：学生回答问题.【问题二】观察下面物体，假如有一束平行光从正面、左面、上面照射到物体上，想一想得到的影子是什么样子的？师生活动：学生回答问题.【设计意图】让学生从不同角度观察实物，能使学生比较好地理解同一物体会有不同的视图.【问题三】由此你发现了什么？师生活动：学生回答问题.，最后由教师引导与归纳，得出：当我们从某一方向观察一个物体时，所看到的图形叫做物体的一个视图.视图也可以看作物体在某一个方向的光线下的正投影，对于同一物体，如果从不同方向观察，所得到的视图可能不同.师生活动：教师通过多媒体给出三视图的相关概念.我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面.从不同方向观察一个物体（例如：正方体）1.在正面内得到的由前向后观察物体的视图，叫主视图.2.在水平面内得到的由上向下观察物体的视图，叫做俯视图.3.在水平面内得到的由左向右观察物体的视图，叫做左视图.由此归纳得出三视图的概念：将多个方向观察结果放在一个平面内，得到这个物体的一张三视图.三视图是主视图、俯视图、左视图的统称.它是从三个方向分别表示物体形状的一种常用视图.【设计意图】让学生理解三视图的相关概念.【问题四】你知道被观察物体三视图之间存在什么样的关系吗？师生活动：学生回答问题.，最后由教师引导与归纳，得出：1）主视图和俯视图的长要相等；2）主视图和左视图的高要相等；3）左视图和俯视图的宽要相等.口诀：主俯长对正、主左高平齐、俯左宽相等.【设计意图】让学生理解被观察物体三视图之间存在的关系.（三）典例分析与针对训练例1 找出图中每一物品所对应的主视图．【针对训练】1.如图所示，分别把下面四个几何体与从上面看到的形状图连接起来．2. 如图所示的五个几何体中，哪些几何体从正面看到的形状相同，哪些几何体从上面看到的形状相同？3.请完成下表（四）探究新知【问题五】请画出正三棱柱的三视图.师生活动：教师提示学生：在画视图时，看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.再由学生画出三棱柱的三视图，教师巡视，检查学生完成情况.【问题六】简述画三视图的具体方法？师生活动：学生回答问题.，最后由教师引导与归纳，得出：1）确定主视图的位置，画出主视图；2）在主视图正下方画出俯视图，注意与主视图长对正；3）在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等；4）为表示圆柱、圆锥等的对称轴，规定在视图中用细点划线表示对称轴.【注意】在画视图时，看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.【设计意图】让学生理解画简单立体图形三视图的方法.（五）典例分析与针对训练例2 请画出四棱柱的三视图.【针对训练】1.请画出下面几何图形对应的三视图.2.下列几何体的主视图、左视图和俯视图完全相同的是（ ）3.如图所示的工件，其俯视图是（ ）（六）直击中考1．（2023·辽宁丹东·统考中考真题）如图所示的几何体是由5个完全相同的小立方块搭成，它的主视图是（ ）A ．B ．C ．D ．2．（2023·浙江衢州·统考中考真题）如图是国家级非物质文化遗产衢州莹白瓷的直口杯，它的主视图是（ ）3．（2023·四川甘孜·统考中考真题）以下几何体的主视图是矩形的是（ ）（七）归纳小结 1.通过本节课的学习，你学会了哪些知识？2.简述被观察物体三视图之间的关系？3.简述画三视图的具体方法？（八）布置作业P101：习题29.2 第1题、第2题、第6题、第7题五、教学反思 A ． B ． C ． D ． A ． B ． C ． D ． A ．B ．C ．D ．。

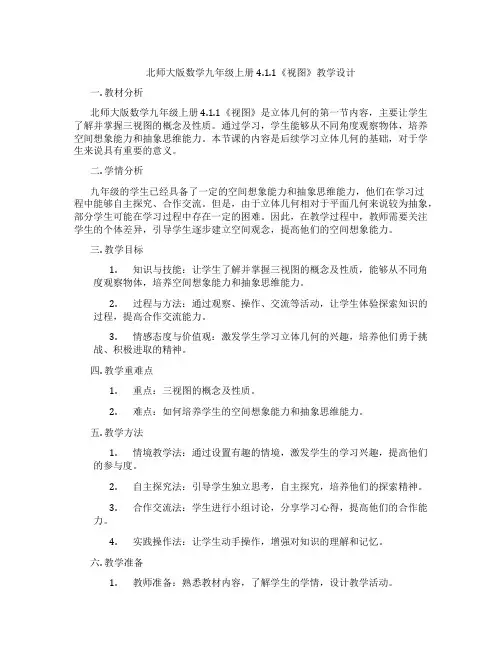

北师大版数学九年级上册4.1.1《视图》教学设计一. 教材分析北师大版数学九年级上册4.1.1《视图》是立体几何的第一节内容，主要让学生了解并掌握三视图的概念及性质。

通过学习，学生能够从不同角度观察物体，培养空间想象能力和抽象思维能力。

本节课的内容是后续学习立体几何的基础，对于学生来说具有重要的意义。

二. 学情分析九年级的学生已经具备了一定的空间想象能力和抽象思维能力，他们在学习过程中能够自主探究、合作交流。

但是，由于立体几何相对于平面几何来说较为抽象，部分学生可能在学习过程中存在一定的困难。

因此，在教学过程中，教师需要关注学生的个体差异，引导学生逐步建立空间观念，提高他们的空间想象能力。

三. 教学目标1.知识与技能：让学生了解并掌握三视图的概念及性质，能够从不同角度观察物体，培养空间想象能力和抽象思维能力。

2.过程与方法：通过观察、操作、交流等活动，让学生体验探索知识的过程，提高合作交流能力。

3.情感态度与价值观：激发学生学习立体几何的兴趣，培养他们勇于挑战、积极进取的精神。

四. 教学重难点1.重点：三视图的概念及性质。

2.难点：如何培养学生的空间想象能力和抽象思维能力。

五. 教学方法1.情境教学法：通过设置有趣的情境，激发学生的学习兴趣，提高他们的参与度。

2.自主探究法：引导学生独立思考，自主探究，培养他们的探索精神。

3.合作交流法：学生进行小组讨论，分享学习心得，提高他们的合作能力。

4.实践操作法：让学生动手操作，增强对知识的理解和记忆。

六. 教学准备1.教师准备：熟悉教材内容，了解学生的学情，设计教学活动。

2.学生准备：预习教材，了解三视图的基本概念。

3.教学资源：多媒体课件、立体模型、黑板等。

七. 教学过程1.导入（5分钟）利用多媒体课件展示一些日常生活中的立体物体，如建筑物、家具等，引导学生从不同角度观察这些物体，初步感受三视图的概念。

2.呈现（10分钟）教师简要介绍三视图的定义及性质，通过展示立体模型，让学生直观地了解三视图的形成过程。
