砂石骨料生产线中破碎、筛分等5大系统的设计要点,合理配置保证高效生产

机制砂这么抢手，生产线设计可不敢大意！机制砂石骨料生产线要点生产方式砂石骨料生产方式主要分干法和半干法两种。

干法生产是指除个别工艺环节喷雾除尘用水外，整条生产线的工艺过程基本无用水，主要适用于我国北方天气寒冷、干燥、水资源严重缺乏、矿石原料中夹土料能通过筛分剔除干净的地区。

半干法生产是指破碎及破碎前工段无用水、破碎后工段用水洗，主要适用于我国南方、水资源丰富或矿石原料中夹杂的粘土料无法通过干法筛分剔除干净的地区。

当然，北方一些对机制砂要求较高的地区也有选择湿法制砂。

主机设备选型砂石骨料生产可简单概括为：破碎分选。

下面主要从破碎、筛分、制砂、分选、污泥处理等几个方面介绍砂石骨料生产线的主机设备选型。

破碎设备的选择破碎设备的选择主要取决于矿石原料的特性、当地砂石产品的市场需求及生产线的生产能力。

破碎设备根据破碎原理可以分为两大类：挤压式破碎机和冲击式破碎机：挤压式破碎机：旋回破碎机、颚式破碎机、圆锥破碎机，适用于硬度、磨蚀性指数较高的岩石，如花岗岩、石英岩、辉绿岩、玄武岩等；冲击式破碎机：反击破碎机、立轴式破碎机、重锤反击式破碎机，适用于硬度、磨蚀性指数中等或偏低的岩石，如石灰岩、白云岩等。

1）粗破设备的选择粗破设备一般采用旋回式破碎机、颚式破碎机或（重锤）反击式破碎机。

旋回式破碎机电耗低，无需配置给料设备且设备维护成本较低，但土建基础投资较高，适用于生产线能力大于1000tph的生产线。

岩石硬度较高时选择重锤旋回式破碎机，岩石硬度中等或偏低时选择轻型旋回式破碎机；颚式破碎机适用于生产能力小于1000tph的各种特性的岩石破碎；（重锤）反击式破碎机适用于硬度、磨蚀性指数中等或偏低的岩石破碎。

2）中细破设备的选择中细破设备一般选择圆锥式破碎机或者（重锤）反击式破碎机。

圆锥式破碎机主要适宜破碎硬度、磨蚀性指数较高的岩石，产品粉状料较少，粒型较反击破差些；颚破圆锥破生产出的石料（重锤）反击式破碎机主要适宜破碎硬度、磨蚀性指数中等或偏低的岩石，产品粒型较好（反击破较重锤反击破粒型更好些）、粉状料较多，设备维护成本较高。

一、项目背景随着我国基础设施建设的快速发展，砂石骨料作为建筑行业的重要原材料，市场需求持续增长。

为满足市场需求，提高砂石矿生产效率和质量，特制定本砂石矿生产设备专项方案。

二、设备选型原则1. 高效节能：选用先进的生产设备，提高生产效率，降低能耗。

2. 稳定可靠：设备性能稳定，故障率低，使用寿命长。

3. 易于维护：设备结构简单，便于维护和保养。

4. 安全环保：设备符合国家环保要求，降低生产过程中的环境污染。

5. 投资合理：在保证设备性能的前提下，合理控制投资成本。

三、设备选型及配置1. 给料设备：选用振动给料机，实现物料的均匀喂料，保证破碎效果。

2. 破碎设备：根据原料硬度及粒度要求，配置以下设备：（1）粗碎：选用颚式破碎机，对物料进行粗碎处理。

（2）中碎：选用圆锥式破碎机，对物料进行中碎处理。

（3）细碎：选用冲击式破碎机，对物料进行细碎处理。

3. 筛分设备：选用振动筛，对破碎后的物料进行筛分，得到不同规格的砂石骨料。

4. 输送设备：选用皮带输送机，实现物料的连续输送。

5. 辅助设备：包括振动器、清沙器、电机等，保证生产线的正常运行。

四、生产工艺流程1. 物料喂入：通过振动给料机将原料均匀喂入粗碎设备。

2. 粗碎：原料经过颚式破碎机粗碎后，进入中碎设备。

3. 中碎：原料经过圆锥式破碎机中碎后，进入细碎设备。

4. 细碎：原料经过冲击式破碎机细碎后，进入振动筛进行筛分。

5. 筛分：根据需求，将筛分后的物料分别输送至指定区域。

6. 输送：通过皮带输送机将成品砂石骨料输送至仓库或现场。

五、设备运行及维护1. 设备运行：严格按照操作规程进行操作，确保设备正常运行。

2. 设备维护：定期对设备进行检查、清洗、润滑和更换易损件，确保设备性能稳定。

3. 环保措施：在生产过程中，采取有效措施降低粉尘、噪音等污染，确保环保达标。

六、投资估算根据设备选型及配置，预计本项目总投资约为XXX万元。

七、效益分析1. 提高生产效率：采用先进的生产设备，提高砂石矿生产效率，降低生产成本。

砂石生产线生产工艺
砂石生产线生产工艺主要包括原料处理、粗碎、细碎、筛分和成品处理五个步骤。

1. 原料处理：选择适合生产要求的砂石原料，如鹅卵石、山石等，并进行清洗、除杂、破碎等预处理工作，以确保原料的质量和适宜度。

2. 粗碎：将原料经过颚式破碎机等设备进行初步破碎，将较大颗粒的砂石碎块破碎成适合进一步加工的尺寸。

3. 细碎：将粗碎后的砂石再次通过圆锥式破碎机、标准圆锥式破碎机等进行细碎，将砂石碎块破碎成更小的颗粒。

4. 筛分：将细碎后的砂石通过振动筛、圆振筛等设备进行筛分，将不符合要求的砂石颗粒筛除，并分离出不同规格的砂石颗粒。

5. 成品处理：将筛分后的砂石颗粒进行石灰石粉碎、除尘、干湿分离等后续处理工艺，使其达到符合使用要求的成品砂石的品质。

通过以上生产工艺，砂石生产线能够生产出符合不同工程要求的砂石产品，并应用于建筑、道路、水利等领域。

(完整版)矿山碎石生产线配置方案完整版矿山碎石生产线配置方案概述本文档旨在提供一份完整的矿山碎石生产线配置方案，以满足矿山碎石的生产需求。

设备配置为了高效地满足矿山碎石的生产需求，我们建议采用以下设备配置：1. 破碎机：使用具有大功率和高效率的破碎机，以确保对石材的快速破碎和高质量的碎石产出。

2. 筛分设备：配置合适的筛分设备，以将破碎后的石材进行筛分，得到符合要求的碎石产品。

3. 输送设备：安装输送设备，将破碎后的石材和筛分后的碎石进行传输，以提高生产效率和工作流程的连贯性。

4. 磨机：对需要进行磨细的碎石进行研磨处理，以满足客户对不同粒度的碎石需求。

5. 清洗设备：在需要清洗石材的情况下，配置合适的清洗设备，以确保碎石的质量和干净度。

生产流程基于上述设备配置，以下是一种建议的矿山碎石生产线的生产流程：1. 石材加料：将原始石材通过输送设备送入破碎机进行初步破碎。

2. 破碎和筛分：破碎机对石材进行破碎，然后将碎石送入筛分设备进行筛分，得到符合要求的碎石尺寸。

3. 输送和储存：筛分后的碎石通过输送设备进行输送，并储存在合适的储存设备中，以备后续使用或销售。

4. 磨细处理（可选）：若需要对某些碎石进行细磨处理，将这些碎石送入磨机进行研磨，得到所需的细碎石产品。

5. 清洗（可选）：若需要对某些石材进行清洗，将这些石材送入清洗设备进行清洗，确保碎石的质量和干净度。

注意事项在配置矿山碎石生产线时，需要注意以下几点：1. 设备选择：选择具有高效率、稳定性和耐用性的设备，以确保长期生产连续稳定。

2. 输出控制：根据市场需求和客户要求，合理控制碎石的尺寸和产量，以满足不同应用的需求。

3. 维护保养：定期进行设备的维护保养，确保设备正常运转和延长使用寿命。

4. 安全考虑：确保操作人员掌握正确的操作方法和安全意识，并采取必要的安全防护措施，以降低事故风险。

结论本文档提供了一份完整的矿山碎石生产线配置方案，包括设备配置和生产流程的建议。

近年来随着国家和地方政府对公路铁路房屋等基础性设施建设的不断增强，高品质砂石骨料和机制砂的需求量也呈现逐年递增发展趋势，砂石的用量以每年10% 以上的速度增长，并且随着对资源与环保问题的持续关注，部分地方政府已开始着手有计划的关停部分小碎石厂，为新建大规模现代化的砂石骨料生产线创造了极好的市场条件。

砂石骨料正朝着大规模、高标准、现代化的方向发展。

一、砂石骨料生产线简介砂石骨料生产线，可以理解为破碎-筛分-储存及成品发运的合理组合，产品不同，组合方式也有很大的差别，从总图布置上可以将整个生产过程分为三个阶段：第一个阶段：一级破碎和除土筛分。

第二个阶段：各级破碎和各级筛分组合，出成品。

第三个阶段：成品储存及发运。

二、不同地形条件下的总图布置规律1、总图的常规布置根据骨料生产工艺的特点，选择适合的场地，根据开采标高，将一次破碎建在山上，减少原材料的运输距离；缓冲堆场、破碎、筛分、成品料堆等利用地势并结合生产工艺流程，分台段布置，即可减少土方，又可缩短皮带输送距离。

厂前区，布置有食堂、浴室、库房等。

厂前区与生产区分区设置，可有效减少生产所产生的噪音、粉尘等对其的影响。

在靠近厂外道路的方向，布置大门。

根据物料运输量，在进入生产区的道路上，布置汽车衡，对骨料成品进行计量。

2、不同地形条件下的总图布置规律地形，总图专业对其的描述通常说成“起伏较大”和“较平坦”两类。

实际上，对于骨料生产线的布置，“地形起伏较大”的更适合。

究其原因，是由于骨料生产流程的特殊性：车间之间均由皮带连接，上一级车间出料，下一级车间入料，地下（地面）出，高空入。

合理的台段高差，能够缩短运输距离，但存在返料的两个车间，车间标高尽量一致。

如何结合地形布置出最合理的总图，对设计者是一个考验。

鉴于骨料生产线占地面积不大，但内部连接的复杂性，结合实际设计，探索总结出了以下几点。

（1）一破位置的总图布置，根据生产规模不同，一破入料料斗和出料皮带标高差也相同，台时产量500t的标高差在12m左右，台时产量1000t的标高差在14m左右。

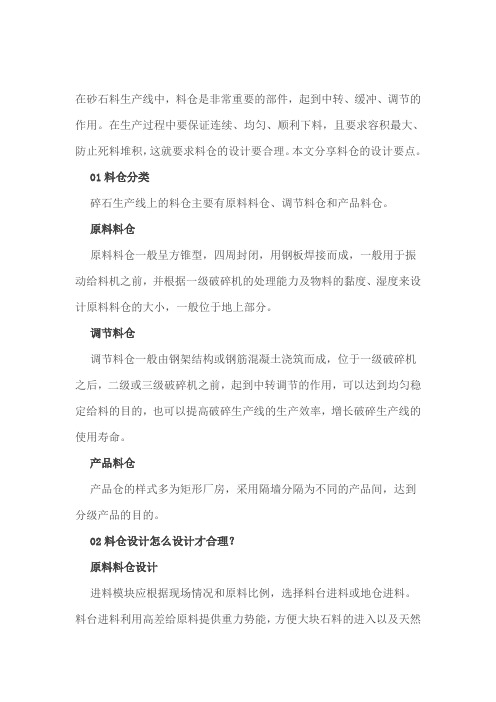

在砂石料生产线中，料仓是非常重要的部件，起到中转、缓冲、调节的作用。

在生产过程中要保证连续、均匀、顺利下料，且要求容积最大、防止死料堆积，这就要求料仓的设计要合理。

本文分享料仓的设计要点。

01料仓分类碎石生产线上的料仓主要有原料料仓、调节料仓和产品料仓。

原料料仓原料料仓一般呈方锥型，四周封闭，用钢板焊接而成，一般用于振动给料机之前，并根据一级破碎机的处理能力及物料的黏度、湿度来设计原料料仓的大小，一般位于地上部分。

调节料仓调节料仓一般由钢架结构或钢筋混凝土浇筑而成，位于一级破碎机之后，二级或三级破碎机之前，起到中转调节的作用，可以达到均匀稳定给料的目的，也可以提高破碎生产线的生产效率，增长破碎生产线的使用寿命。

产品料仓产品仓的样式多为矩形厂房，采用隔墙分隔为不同的产品间，达到分级产品的目的。

02料仓设计怎么设计才合理？原料料仓设计进料模块应根据现场情况和原料比例，选择料台进料或地仓进料。

料台进料利用高差给原料提供重力势能，方便大块石料的进入以及天然砂的提前分离，但需要利用地型形成高料台，以方便原料的入场；地仓进料通过修建地坑，由输送带将倒入地坑的原料运输至生产车间，该形式较料台进料投资较小，施工方便，但是无法处理过大石料，如有过大石料或过于尖锐的石头，可能导致原料运输皮带损坏，从而影响到整个工厂的生产进度。

调节料仓（中转料仓）设计对于河卵石这类原料成分变化较大的生产线，在中碎阶段前设置中转料仓十分必要，料仓大小一般应可堆放供破碎设备运行2~3小时的骨料为宜。

因河卵石料成分比例变化大，工艺上设置中转缓冲料仓，能够缓冲因某批原料含砂过多或含卵石过多，造成的破碎设备突然增加负荷或突然空转，保证设备平稳运行，均衡出力。

产品料仓设计产品仓的样式多为矩形厂房，采用隔墙分隔为不同的产品间，隔墙建议采用高混凝土挡墙，产品通过皮带运输机送至相对应的产品间，可直接靠墙堆放，大大增加成品仓存料能力，在相对节省投资的情况下充分利用了空间；同时产品仓用于装料的硬化空间应尽量放大，以便装料操作，同时给堆料区留出足够缓冲区域。

砂石骨料线标准一、砂石骨料生产线的基本构成砂石骨料生产线主要由振动给料机、颚式破碎机、反击式破碎机、立轴冲击式破碎机、振动筛分机、洗砂机等设备组成。

在砂石骨料生产线的设计和建设中，需要根据实际生产需求，合理配置设备、制定合理的生产工艺流程，以满足不同规格的砂石骨料生产要求。

二、砂石骨料生产线的设计标准1、生产线工艺设计砂石骨料生产线的工艺设计需要满足生产规模与产品质量的要求，要尽可能节约能源、减少污染。

在工艺设计中，需要充分考虑原材料的物理性质、生产线的通风、灯光、布局等要素，确保生产线的高效、安全、环保。

2、设备选型和配套砂石骨料生产线的设备选型和配套需要根据生产规模、原材料的物理性质等因素进行合理搭配，保证设备的稳定性和可靠性。

3、安全与环保设计砂石骨料生产线的设计中需要充分考虑安全与环保因素，设备的布局、安全防护设施等都需要符合相关的国家标准与规定，确保生产线的安全稳定运行。

三、砂石骨料生产线的建设标准1、设备安装与调试在砂石骨料生产线的建设过程中，需要严格按照设备的安装说明书进行安装和调试，确保设备安装正确、运行稳定。

2、员工培训和技术支持砂石骨料生产线建设完成后，需要对相关操作人员进行规范的培训，确保人员对设备的操作和维护能力达标。

同时，设备生产商需要提供相关的技术支持，随时解决设备运行中的问题。

3、设备质量检验砂石骨料生产线建设完成后，需要对设备进行全面的质量检验，确保设备的各项指标符合国家相关标准和规定。

四、砂石骨料生产线的安全管理1、生产线作业规程砂石骨料生产线的作业规程需要根据生产规模、设备性能、用电负荷等因素进行合理制定，确保生产线的安全稳定运行。

2、设备维护与保养砂石骨料生产线的设备需要进行定期的维护与保养工作，确保设备的正常运行。

维护工作需要由专业人员进行，严格按照设备说明书和维护手册进行操作。

3、安全教育与培训生产线的操作人员需要定期进行安全教育与培训，增强安全意识，提高操作技能，确保生产线的安全生产。

砂石生产线破碎、筛分、制砂设备比较分析砂石骨料生产主要分为矿山开采、破碎、筛分及整形制砂几个环节，一般根据原料特性、系统规模、场地布置条件、系统工艺等进行设备选型，涉及的主要设备有破碎机、振动筛、制砂机，辅助设备有带式输送机、给料机、石粉回收设备、供水设备和除尘器等。

一般来说，对于大型砂石骨料生产线，其主要设备，如粗破碎机、中细破碎机、预筛分和筛分设备等尽可能在2台以上，这样有利于提高系统的可靠性且方便检修。

下面对生产线上必须用到的破碎、筛分、制砂设备逐一进行介绍。

砂石生产线破碎设备比较分析破碎设备按照工作原理主要分为两类：一类为挤压类破碎设备，如颚式破碎机、旋回破碎机、圆锥破碎机等，适合破碎磨蚀指数比较高的原料，产品中石粉含量低，但一般破碎出来的物料针片状颗粒多，泵送性能差；一类是冲击类破碎设备，如反击式破碎机及立轴冲击式破碎机，其特点是物料破碎比大，结构形式简单，设备维修方便，产品粒形好，物料抗压强度损失小。

在大型砂石骨料生产线，通常粗破采用颚式破碎机或者旋回破碎机，中碎采用圆锥破碎机、反击式破碎机或者锤式破碎机。

砂石骨料生产线常用破碎机及其优缺点和适用范围如下：1、颚式破碎机优点：结构简单，工作可靠，尺寸小，自重较轻，配置高度低，进料口大，排料口可调，价格低；缺点：衬板磨损快，产品粒形不好，针片状较多，产量低，需强制给料；适用范围：岩石硬度适应性好，一般用于原料粗破碎，用于中碎设备需小型化。

2、旋回破碎机优点：单机处理量大，单位能耗低，产品粒形好，大中型机可连续给料，无需给料机；缺点：结构复杂，尺寸大，机体高大，维修难，价格高，进料尺寸小，土建施工量大；适用范围：适用于各种硬度岩石，一般用做粗碎设备，小型机也可用于中碎环节。

3、圆锥破碎机优点：工作可靠，产量高，粒度均匀，衬板磨损小；缺点：结构复杂，维修维护要求高，机体安装尺寸高，价格昂贵；适用范围：岩石硬度适应性好，骨料生产线上最常用中碎或者细碎设备。

近年来，砂石骨料行业不断向着生态环保可持续方向发展。

砂石骨料成为建筑工程如桥梁、水利、道路等建设中用量极大且必不可少的原材料。

但因市场、原料以及设计单位水平等因素，很多砂石生产线在生运行过程中出现了一些问题，无法达到预期的效果。

本文分析了砂石骨料生产线常见问题及对应的改进措施，仅供参考。

01基本设备选型砂石骨料生产线的成功主要取决于合理的设备选型，一般由物料硬度、土含量和腐蚀性指数等决定。

部分生产线投资商没有找正规设计单位，或者照搬别的企业的设备选型，不符合自身的生产实际，会导致选型不合理等问题。

以玄武岩、花岗岩、辉绿岩等腐蚀性指数与硬度较高的物料为例，为追求较好的产品粒型，生产线多选用锤式或反击式破碎机，但此类破碎机设备损耗大，频繁的更换锤头或反击板等易损件，使得生产成本相应偏高，不利于市场竞争。

对于这个问题，即使调整工艺也难完全解决。

只有更换挤压式如圆锥破碎机等，才能确保生产线的稳定运行和持续发展。

02物料转运落差1）造成物料转运及输送的落差部位主要有两处：振动筛入料口及粗破出料口和振动筛入料口。

物料在进入振动筛的时候，两者之间的大落差不可避免地会对筛板造成一定程度的冲击，从而磨损筛板。

改善措施：2）可适当调整预留距离来减轻其对筛板的磨损，或者在振动筛筛板首冲击的区域安装废旧皮带机胶带，减少物料对筛板的冲击。

粗破设备通常有混凝土结构基础，出料口与输送皮带机之间有较大的落差，粗破的出料会对皮带机造成损耗，甚至将缓冲托锟砸掉。

改善措施：可以用缓冲料床替代缓冲托锟的方式来减少物料对下游设备的冲击和磨损；此外，遇到落差极大的情况，如果布置设备的空间充足，还可以增设缓冲设备来进行缓冲，减少落差问题造成的设备损耗。

03物料溜子磨损砂石骨料产品有多棱角的特性，部分物料有一定的磨蚀性，加上物料输送过程中落差大等问题，使得物料溜子使用寿命缩短，磨损冲击的程度严重。

改善措施：在受冲击力较大溜子的内部铺设衬板；对于受冲击力较小的溜子，尽可能加厚物料溜子钢板，在溜子内部完成料磨料。

随着环保督察越来越严格，禁止开采河砂成为共识。

机制砂成为解决建筑用砂短缺的重要途径，各大水泥企业纷纷建设砂石骨料生产线。

根据骨料矿山特点配置出高效、安全、环保的生产线，合理设计至关重要。

砂石骨料生产线主要由破碎系统、筛分系统、制砂系统（不生产机制砂则没有）、储存及发运系统和除尘系统组成，本文总结了生产线中每个组成系统的主要设计。

1. 破碎系统1.1 卸料仓设计要点卸料仓的主要形式有两种形式。

（1）振动给料机布置在卸料仓正底部优点是对不同情况的物料适应强，卸料比较通畅；缺点是仓内物料直接压在设备上，对设备的要求较高，设备的制造成本较高。

（2）振动给料机布置在卸料仓底部外侧优点是仓内物料不直接压在设备上，对设备的要求较低，设备的制造成本相应较小；缺点是物料中含土较多或者流动性较差时容易堵料或者卸料不通畅。

1.2 破碎机选择原则破碎系统主要由粗碎、中碎和细碎（整形）组成、每一阶段设备的选型主要由矿石的破碎功指数、磨蚀指数、最大给料粒度和产品的品质要求决定的。

Wi：破碎功指数——物料破碎的难易程度，Ai：磨蚀指数——物料对机件的磨损程度，常见矿石的Wi和Ai见表1、表2。

破碎设备对原料的适应范围见表3、表4。

表1 破碎功指数（Wi）表2 磨蚀指数（Ai）表3 破碎设备对原料的适应范围表4 破碎设备对原料的适应范围破碎系统典型的流程有：单段锤式破碎机系统、颚式破碎机+反击式破碎机系统、颚式破碎机+圆锥式破碎机系统、颚式破碎机+反击式破碎机+立轴破碎机系统和颚式破碎机+圆锥式破碎机+圆锥式破碎机系统。

破碎系统的选择应根据物料特性、产品粒形和市场需求综合考虑决定。

（1）单段锤式破碎机系统。

单段锤式破碎机系统由锤式破碎机和筛分系统组成见图3。

优点：流程简单；易维护管理；占地少；项目投资低；单位产品能耗低。

缺点：产品品种比例不易调节和对矿石的适应性差，使用范围较窄；产品粒形较差，细粉量大，产品获得率低；破碎机需要的收尘风量大；磨损件的消耗高；其主要在水泥企业共用矿山破碎机水泥、骨料联产生产线和特定的矿石新建生产线使用。
