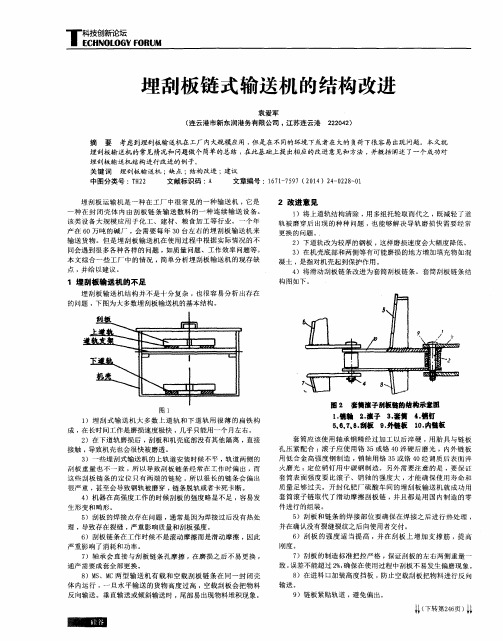

链板输送机链条结构分析与改进

管链输送机的结构设计及优化研究一、引言管链输送机是一种常用于水泥、矿石、化工和冶金行业等领域的输送设备。

它通过链条和管道的组合，实现物料的输送。

在设计和优化管链输送机的结构时，需要考虑到输送效率、能耗、安全等因素，以提高其性能和使用寿命。

二、管链输送机的结构设计1. 输送机框架设计：输送机框架应具有足够的强度和刚度，以承受输送过程中的载荷和振动。

根据输送机的长度和使用环境，选择适当的材料和结构形式进行设计。

2. 链条设计：链条是管链输送机的核心部件，它需要具备高强度、耐磨损和耐腐蚀等特性。

在设计链条时，应考虑物料的性质、输送量和速度，并根据实际情况选择适当的链条类型和材料。

3. 管道设计：管道是物料输送的通道，其内部应光滑、耐磨且无积料。

在设计管道时，应考虑物料流动的阻力、均匀性和损失，并通过优化管道的尺寸、形状和布置，提高输送效率。

4. 驱动系统设计：输送机的驱动系统通常由电动机、减速器和转动轮等部件组成。

在设计驱动系统时，应根据输送机的负载特点和工作环境，选择适当的功率和转速，以确保输送机的正常运行。

5. 支撑与导向设计：输送机的支撑和导向系统应稳固可靠，以保证输送过程中的安全和稳定。

应合理布置支撑点和导向装置，减少链条的摆动和偏移，避免链条脱轨和堵塞。

三、管链输送机的结构优化研究1. 优化管道内部光滑度：通过改进管道内部的表面处理技术，减少摩擦和阻力，提高物料在管道内的流动速度和稳定性。

2. 优化链条结构：通过改变链节的形状、材料或连接方式，提高链条的耐磨性和传动效率，减少链条的振动和噪音。

3. 优化驱动系统：通过选择高效的电动机和减速器，提高输送机的动力传输效率，减少能耗，并降低噪音和振动。

4. 优化支撑与导向系统：通过改善支撑点和导向装置的布置和结构，减少链条的摆动和偏移，提高输送机的运行稳定性和安全性。

5. 利用模拟与仿真技术优化结构：通过借助计算机辅助设计软件，进行多场景的仿真分析，优化管链输送机的结构设计，寻找最优的输送效果和节能降耗方案。

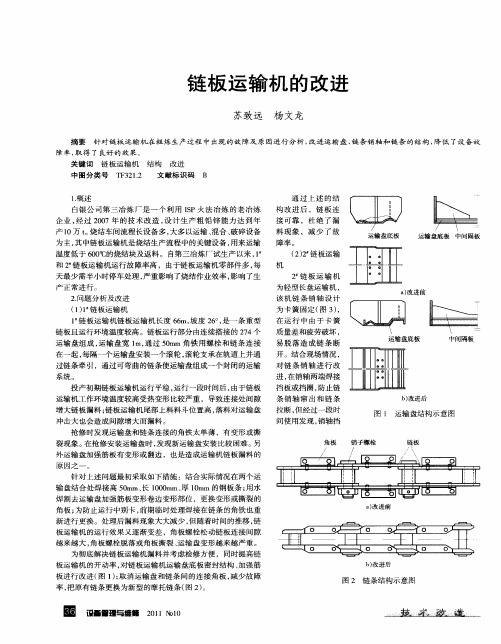

链板式输送机的技术改造分析内蒙古包头市昆区 014010摘要：由于链板结构和轴承位置设计不合理，导致链板式输送机检修频繁、时间长、成本高。

基于此，本文详细论述了链板式输送机的技术改造。

关键词：链板式输送机；结构；改进措施链板式输送机是一种以循环往复链条为牵引力，金属板为输送承载体的输送机械设备。

链板式输送机有两种类型，一种由链条、支轴、金属板组成；一种由带弯板链条与金属板组成。

链板式输送机由驱动装置、拉紧装置、牵引链、板条、驱动和改向链轮、机架等部件组成。

一、链板输送机的演变过程链板输送机作为常见的输送设备，以其运行平稳、输送能力高、牵引链强度高而著称。

起初，大多数链板输送机只用于生产活动，主要用于重工业，如各种摩托车、汽车等重型设备的运输。

通过管道操作，部署了各种大型设备的配置流程，尽可能多地分配每个作业秩序。

后来，链式输送机在轻工业中得到了越来越广泛的应用，尤其是食品等领域的生产，其作用越来越明显。

不仅如此，链板输送机和其他类型的输送机，越来越多地出现在机场、车站行李检查和行李递送工作中，越来越多地出现在三产业中。

而链板输送机本身也得到了很大的发展，除了其照明、风扇、工装板等标准配置更合理外，链板输送机的主要结构在材料、承载能力上也有了很大突破。

近年来，链板式输送机越来越多地融入人们日常生活中，更贴近大众的生活必需品。

二、链板输送机概述链板输送机又叫链板传送机、链板线，是一种利用循环往复的链条作为牵引动力，以金属板作为输送承载体的输送机械设备。

国内市场上有两种链板输送机，一种是用链条、支轴、金属板组成的输送链板做成的输送机；一种是用带弯板的链条、金属板组成的金属板输送带做成的链板输送机。

链板输送机是一种地面输送机，能沿水平、倾斜方向输送物料，具有一定的运转稳定、载重量大、运行平稳等特征，在冶金、煤碳、化工、汽车、电力、机械制造等行业被广泛应用。

链板输送机有水平型、倾斜型、水平倾斜型三种机型，其工作原理基本相同，物料的移动是靠磷板载运而形成。

链条工艺改进方案背景链条是机械传动中常用的元件，广泛应用于各种机械设备。

链条工艺改进是提高制造效率、降低成本和提高产品品质的重要措施。

目前，链条在制造过程中还存在一些问题，例如生产效率低、产品品质难以保证等。

为了解决这些问题，需要采取一些措施，改善链条的生产工艺，提高产品的品质和生产效率。

问题分析目前，链条生产工艺存在以下问题：1. 生产效率低传统的链条生产工艺存在许多重复工序和浪费操作，从而导致生产效率低下。

例如，传统的链条生产工艺中，润滑油的液位调整需要手动完成，容易出现润滑油液位不足或过高的情况，而这会导致链条质量不稳定。

此外，传统的链条生产工艺中需要进行多次喷涂、涂布等操作，耗费人力、物力和时间，影响生产效率。

2. 产品品质难以保证传统的链条生产工艺存在很多不可控因素，例如钢材的质量、热处理的温度、湿度等。

这些因素容易影响链条的品质和性能，导致产品的质量难以保证。

另外，传统的链条生产工艺中，需要进行多次加热、冷却等操作，容易引起钢材的变形和变硬，影响产品的品质。

改进方案为了解决链条生产工艺中存在的问题，推行一下几个改进方案：1. 引入自动化设备为了提高生产效率，可以引入自动化设备，例如自动润滑油液位调节装置、自动链条喷涂等设备。

这些设备可以提高生产效率，减少不必要的人工操作，从而提高产品的品质和生产效率。

2. 优化工艺流程通过优化工艺流程，去除不必要的环节和重复操作，可以减少生产成本和生产时间。

例如，将原来需要多次进行的喷涂、涂布等操作合并为一次操作，可以减少生产成本和生产时间。

3. 检测环节加强通过加强检测环节，例如在热处理过程中加入温度、湿度等检测措施，可以及时掌握生产环节的情况，保证产品的品质和性能。

4. 制定严格的生产标准制定严格的生产标准，明确生产过程中需要达到的技术指标和质量要求，可以提高产品的品质和生产效率。

同时，对生产工艺中存在的不足进行记录和反馈，及时加以解决和改进。

结论通过引入自动化设备、优化工艺流程、加强检测环节和制定严格的生产标准等举措，可以提高链条的生产效率和产品品质，为企业的可持续发展提供支持和保障。

机械链条改造方案机械链条是一种主要用于机械传动的链条，由于其在工业领域的广泛使用，机械链条的质量和性能对整个工业生产过程具有重要的影响。

然而，由于某些原因，有时需要进行机械链条的改造，以适应新的生产需求。

本文将探讨机械链条改造方案。

1. 改善材料质量机械链条的性能主要受到材料质量的影响，提高材料质量可以大大提升机械链条的使用寿命。

因此，在机械链条改造中，改善材料质量是一项非常重要的任务。

首先，可以通过优选材料的方式来改善机械链条的材料质量。

应该选择具有高强度、耐磨损、抗腐蚀等特性的材料。

其次，还可以通过加工工艺来改善材料质量，例如加热处理、表面处理等。

2. 优化链板结构机械链条将链板连接在一起，因此优化链板结构可以提高机械链条的整体性能。

优化链板结构一般可以从以下两个方面入手：2.1 采用优化设计采用优化设计是一种有效的优化链板结构的方式。

这种方法可以根据机械链条的使用条件、力学性能等因素，进行全面的分析和计算，以得到更加合理的链板结构。

其中，可采用的优化设计方法包括有限元分析、材料力学分析等。

2.2 减少链板间隙减少链板间隙也可以提高机械链条的性能。

通常情况下，机械链条的链板之间会留有一定的间隙，这样容易造成链节之间的摩擦和磨损。

因此，减小链板间隙、增加链条的紧密度能够有效减少机械链条的损耗。

3. 改善润滑方式机械链条的润滑方式对其寿命和性能有着非常大的影响。

在机械链条改造中，改善润滑方式是一项非常必要的任务。

目前，机械链条的润滑方式主要有以下两种：3.1 干式润滑干式润滑是利用机械链条表面的微小凸缘来实现链条之间的润滑的一种方式。

该方式不会对机械链条产生污染，但也容易造成链条之间的摩擦和磨损。

3.2 油润滑油润滑是利用润滑油来实现机械链条之间的润滑的一种方式。

通过油膜的存在，能够有效减少链条之间的摩擦和磨损，从而提高机械链条的使用寿命。

4. 优化运动控制机械链条的运动控制对其使用性能也具有重要影响。

管链输送机结构优化设计研究管链输送机是一种常用的物料输送设备，在工业生产中具有广泛的应用。

它以连续运输的方式将物料从一个地方输送到另一个地方，具有结构简单、输送能力大、运行可靠等优点。

为了进一步提高管链输送机的性能，本文将进行结构优化设计研究，以提高输送效率和减小能耗。

首先，我们需要对管链输送机的结构进行优化设计。

传统的管链输送机一般由输送链板、驱动装置、输送管道等组成。

通过使用现代的设计工具和方法，我们可以优化该结构，减少材料的使用量和减轻设备的自重，从而降低设备的能耗。

此外，我们还可以改进传动装置，提高输送链板的传动效率，进一步减小能耗。

其次，我们可以考虑引入先进的控制系统来优化管链输送机的工作效率。

通过采用智能化控制室和先进的自动化技术，可以实现对输送机的精确控制和调节，提高输送的准确性和稳定性。

例如，可以利用物料传感器和流量测量装置监测物料的流量和速度，从而实时调节输送机的工作参数，以满足不同物料输送的需求。

这种智能化控制系统还可以实现设备的自动化运行和故障自诊断，提高设备的可靠性和运行效率。

此外，为了改善输送机的工作环境和减少对环境的污染，我们还可以考虑引入一些环保措施。

例如，可以安装封闭式输送管道和密封装置，减少物料的溢散和扬尘；可以使用低噪音、低振动的输送链板和传动装置，减少噪声和振动对作业人员的影响；还可以安装废气处理装置，净化排出的废气和尾气。

这些环保措施既可以提高工作环境的舒适性，又可以保护环境和减少对生态系统的影响。

最后，我们还可以考虑提高管链输送机的维护和管理水平，以延长设备的使用寿命和提高设备的可靠性。

通过建立完善的设备维修计划、定期进行设备检查和保养，可以及时发现和排除设备故障，减少设备的停机时间和维修成本。

同时，还可以加强对操作人员的培训，提高其操作技能和设备维护意识。

综上所述，通过对管链输送机的结构进行优化设计，引入先进的控制系统、环保措施和良好的设备维护管理，可以进一步提高管链输送机的性能，提高输送效率，减小能耗，改善工作环境，保护环境，延长设备使用寿命，提高设备的可靠性。

板式输送机链条磨损分析与改进山东莱芜钢铁厂轧钢厂 耿桂芳　胥幸合　向为明 板式输送机是热扎窄带钢车间必要的输送设备。

我厂热扎带钢车间共有5条板式输送机,将蛇形带钢输送到卷取机,并在输送过程中将带钢冷却。

该设备在使用中一直存在着链条磨损快,设备使用寿命低等缺陷。

据统计,自1993年9月到1994年8月,设备的故障停机率为1h/万t,使用寿命为每条输送线仅能输送15万t的带钢,一年内备件消耗80万元。

严重影响了带材成本的降低和产量的提高。

1.板式输送机存在的问题在实际使用中板式输送机存在如下问题:输送链负荷重、拉力过大。

链与链轮啮合时冲击大。

链节轴磨损快,链板中心孔易磨成长孔,造成输送链使用寿命短。

输送链易跑偏、掉道。

托板易断裂。

2.问题的分析及改进(1)输送链负荷重、拉力过大作用于输送链上的拉力包括静拉力和动载荷,静拉力有链条运行时的摩擦阻力和链轮的阻力,动载荷包括起动时的惯性力及链轮多边形效应产生的惯性力。

因在热轧带钢车间的板式输送机起动频繁,故动载荷按惯性力之和计算。

链条运行时的静拉力P1P1=Q+GD(2f+ d)k(1)式中　Q——被输送带钢总重G——输送链自重D——套筒滚子链滚子直径d——滚动轴承直径f——滚动摩擦系数——摩擦系数k——系数输送链起动时的惯性力P2P2=(Q+G)Vgt(2)式中　V——链速t——加速时间g——重力加速度链轮多边效应产生的惯性力P3=3a max(Q+qAc)g(3)式中　A——链轮中心距q——输送链单位长度质量c——与中心距A有关的系数a max——多边形效应产生的加速度,a max=19.8V2Z2P≈n2P180Z——主动链轮齿数P——链条节距n——链轮转速从以上3式中可知:在其他参数一定的前提下,链条的拉力取决于输送链的自重和链轮的齿数(或链节距)。

降低输送链拉力,在保证链轮强度和安装尺寸不变的前提下,只能降低输送链的总重和将链轮齿数增多。

输送链自重64t,其中链条部分22t,托板42t。

管链输送机结构及动力系统改进与创新管链输送机是一种用于物料输送的设备，广泛应用于煤矿、港口、电力、化工等行业。

为了提高管链输送机的运行效率和安全性，需要对其结构和动力系统进行改进与创新。

在结构方面，管链输送机可以采用更坚固和耐磨的材料制造，以提高其使用寿命和稳定性。

同时，可以采用模块化设计，使得输送机的安装和维修更加方便快捷。

此外，还可以增加传感器和监测装置，实时监测输送机的运行状态，及时发现故障并进行修理，避免因故障而造成生产中断和安全事故。

对于动力系统的改进与创新，可以考虑以下几个方面：1. 电动驱动系统：传统的管链输送机采用液压驱动或机械传动，存在能量浪费和噪音较大的问题。

可以考虑采用电动驱动系统，利用电机直接驱动管链输送机运行，提高能源利用效率，并且减少噪音污染。

2. 变频调速技术：传统的管链输送机运行速度通常是固定的，无法根据物料需要进行调整。

可以引入变频调速技术，通过改变电机转速来控制输送机的输出速度，实现物料输送的精确控制和能耗节约。

3. 智能化控制系统：可以将现代智能化技术应用于管链输送机的控制系统中。

通过使用传感器、自动化控制设备和物联网技术，实现对输送机的自动监控和智能化管理。

例如，可以实时监测物料流量和输送机的运行状态，并根据实际情况进行智能调整和优化，提高输送机的运行效率和安全性。

4. 节能环保改进：可以采用节能环保的设计和材料，减少能源消耗和对环境的污染。

例如，可以使用高效节能的电机和传动装置，减少能量损耗；选择耐磨、抗腐蚀的材料，提高输送机的使用寿命；在构建输送机的过程中注重防尘、减噪等环保措施，减少对环境的影响。

总的来说，对于管链输送机结构和动力系统的改进与创新，应注重提高其稳定性、安全性和运行效率。

通过使用坚固耐磨的材料、模块化设计、传感器监测装置等结构上的改进，以及电动驱动系统、变频调速技术、智能化控制系统、节能环保等动力系统的创新，可以使管链输送机更加适应现代工业生产的需要，提高生产效率，降低运行成本，同时也达到节能环保的目标。

管链输送机结构设计及优化管链输送机是一种常见的物料输送设备，主要用于水泥、矿石、煤炭等颗粒状物料的输送。

本文将对管链输送机的结构设计及优化进行讨论。

首先，管链输送机的结构设计需要考虑以下几个关键因素：输送能力、输送高度、输送角度、输送物料性质以及输送距离。

输送能力是指单位时间内输送的物料量，可以通过链板的数量、链速和输送机的尺寸来调节。

为了提高输送效率，可以增加链板的数量，提高链速，同时在设计中尽量减小物料堆积的情况，以降低能耗。

输送高度和输送角度决定了输送机的工作状态和能耗。

过高的输送高度会增加输送机的运行阻力，需要消耗更多的能量。

适当调整输送机的倾斜角度可以减小能耗并提高输送效率。

输送物料的性质对输送机的结构设计也有重要影响。

例如，颗粒状物料更适合使用密封式输送机，以减少粉尘的排放。

同时，物料的湿度、粘度和颗粒大小等参数也需要考虑进去。

另外，输送距离也是结构设计的重要因素。

较长的输送距离需要更大的机体尺寸和更强的动力系统来满足输送需求。

此外，对于较长输送距离，还需要考虑输送机的实际布置和支撑结构，以确保输送带的平稳运行和安全性。

在进行管链输送机的优化设计时，可以考虑以下几个方面：减小能耗、提高输送效率、增强输送机的稳定性和可靠性。

为了减小能耗，可以采用先进的驱动电机和变频器，以提高传动效率。

此外，对于长输送距离，可以考虑采用分段输送的方式，减小整个系统的阻力。

提高输送效率的方法包括优化输送机的结构布局、合理配置输送机的传动装置以及优化输送物料的流动性。

例如，可以采用倾斜输送的方式，减小物料在输送过程中的摩擦阻力。

增强输送机的稳定性和可靠性可以通过加强输送机的支撑结构、采用优质的材料和合理设置输送路径来实现。

此外，定期维护和保养输送机，及时更换磨损严重的零件也是保障输送机稳定运行的重要措施。

总结起来，管链输送机的结构设计及优化需要考虑输送能力、输送高度、输送角度、输送物料性质和输送距离等因素。
