杠杆自动车床加工工艺及夹具设计(DOC 28页)

工序卡片机械加工工艺过程卡片产品名称及型号CA6140车床零件名称CA6140杠杆零件图号00001材料名称灰铸铁毛坯种类铸造零件质量Kg毛量第 1 页编号HT200 尺寸160×95×30 净重共 1 页性能163-229HB 每料件数每台件数每件批数工序号工序内容加工车间设备名称工艺装备名称及代号技术等级时间定额/min 夹具刀具量具单件准备-终结铸造铸造车间时效热处理涂底漆涂漆室001 加工Φ25孔下表面机加工X52k 专用夹具硬质合金三面刃圆盘铣刀 2.58 30002 加工Φ25孔机加工Z535 专用夹具高速钢麻花钻、标准高速钢扩孔钻、标准高速铰刀6.15 26003 加工宽度为30mm的下平台机加工X52K 专用夹具硬质合金三面刃圆盘铣刀 5.24 30τ004 加工Φ12.7的锥孔机加工Z535 专用夹具高速钢麻花钻、标准高速钢扩孔钻、标准高速铰刀4.7 26005 加工\M+000D414阶梯孔及M8底孔机加工Z535 专用夹具高速钢麻花钻、小直径端面锪钻5.62 26006 加工2-M6螺纹孔机加工X52K 专用夹具硬质合金三面刃圆盘铣刀 3.7 30 007 加工2-M6上端面机加工Z535 专用夹具高速钢麻花钻、细柄丝锥 2.04 26 008 检查更改内容编制抄写核对审核批准机械加工工序卡片产品名称及型号零件名称零件图号第 1 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工粗、精铣Φ25通孔下表面001 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床X52K夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 2.58 30工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 粗铣Φ25通孔下表面专用铣夹具、硬质合金三面刃圆盘铣刀300 94.2 1.9 57.6 1 0.34 0.41 2 精铣Φ25通孔下表面专用铣夹具、硬质合金三面刃圆盘铣刀75 24 0.1 108 1 1.42 0.41更改内容编制抄写核对审核批准工序卡片2 CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工钻、扩、铰Φ25H7的通孔002 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床Z535夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 6.15 26工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 钻Φ22的通孔专用钻夹具、高速麻花钻Φ22195 17 30 0.43 1 0.41 1.77 2 扩孔至Φ24.7高速钻夹具、标准高速钢扩孔钻Φ24.7275 23.1 30 0.57 1 0.22 1.77 3 铰通孔到Φ25H7专用钻夹具、标准高速铰刀Φ25100 7.8 30 1.6 1 0.21 1.77 更改内容编制抄写核对审核批准机械加工产品名称及型号零件名称零件图号第 3 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工粗、精铣宽度为30mm的下平台003 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB 设备名称设备型号设备编号工作液立式铣床X52K夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 5.24 30工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 粗铣宽度为30mm的下平台专用铣夹具、硬质合金三面刃圆盘铣刀300 94.2 2 5.76 1 2.21 0.41 2 精铣宽度为30mm的下平台专用铣夹具、硬质合金三面刃圆盘铣刀75 24 1 108 1 2.21 0.41 更改内容机械加工工序卡片产品名称及型号零件名称零件图号第 4 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工钻锥孔Φ12.7004 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床Z535夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 4.7 26工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 钻Φ12的孔专用钻夹具、高速钢麻花钻Φ12195 11.22 5 0.43 1 0.58 1.77 2 扩孔至Φ12.7专用钻夹具、标准高速钢扩孔钻Φ12.7275 21.3 5 0.57 1 0.58 1.77 更改内容编制抄写核对审核批准机械加工工序卡片产品名称及型号零件名称零件图号第 5 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工钻M8底孔及锪钻Φ14阶梯孔005 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床Z535夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 5.62 26工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 钻Φ7的孔专用钻夹具、高速钢麻花钻Φ7900 19.8 10 0.25 1 0.07 1.77 2 攻M8的螺纹孔专用钻夹具、细柄机用M8丝锥360 8.88 10 1.5 1 0.05 1.77 3 锪钻Φ14阶梯孔专用钻夹具、小直径端面锪钻Φ14195 7.35 3 0.23 1 0.19 1.77 更改内容编制抄写核对审核批准机械加工工序卡片产品名称及型号零件名称零件图号第 6 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工粗、精2-M6端面006 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床X52K夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 3.7 30工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 粗铣2-M6的上端面专用铣夹具、硬质合金三面刃圆盘铣刀300 94.2 2 57.6 1 0.17 0.41 2 精铣2-M6的上端面专用铣夹具、硬质合金三面刃圆盘铣刀75 24 1 108 1 1.05 0.41 更改内容编制抄写核对审核批准机械加工工序卡片产品名称及型号零件名称零件图号第 7 页CA6140车床CA6140杠杆831009 共7 页车间工序名称工序号材料牌号机加工钻M8底孔及锪钻Φ14阶梯孔007 HT200同时加工件数每料件数技术等级力学性能1 1 163-229HB设备名称设备型号设备编号工作液立式铣床Z535夹具名称夹具编号单件时间min准备—终结时间/min专用夹具v 2.04 26工步号工步内容工艺装备主轴转速r/min切削速度m/mim背吃刀量mm进给量mm/r进给次数时间定额机动辅助1 钻Φ5的孔专用钻夹具、高速钢麻花钻Φ5900 14.4 15 0.25 1 0.16 1.77 2 攻M6的螺纹孔专用钻夹具、细柄机用M6丝锥480 8.88 15 1.5 1 0.05 1.77 更改内容编制抄写核对审核批准CA6140车床杠杆加工工艺及夹具设计设计内容：1、课程设计说明书1份2、零件加工工艺设计表1张3、机械加工工艺过程卡1张4、机械加工工序图 1 张5、夹具体零件图1张6、夹具装配图 1 张目录1．绪论 (3)2．杠杆加工工艺规程 (6)2.1零件的分析 (6)2.11零件的作用 (6)2.12零件的工艺分析 (6)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (7)2.21确定毛坯的制造形式 (7)2.22基面的选择 (7)2.23确定工艺路线 (8)2.24机械加工余量、工序尺寸及毛坯尺寸的确定 (9)2.25确定切削用量 (10)2.26确定基本工时 (20)3.夹具的设计 (24)4.总结 (27)5.参考文献 (27)1．绪论加工工艺及夹具是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

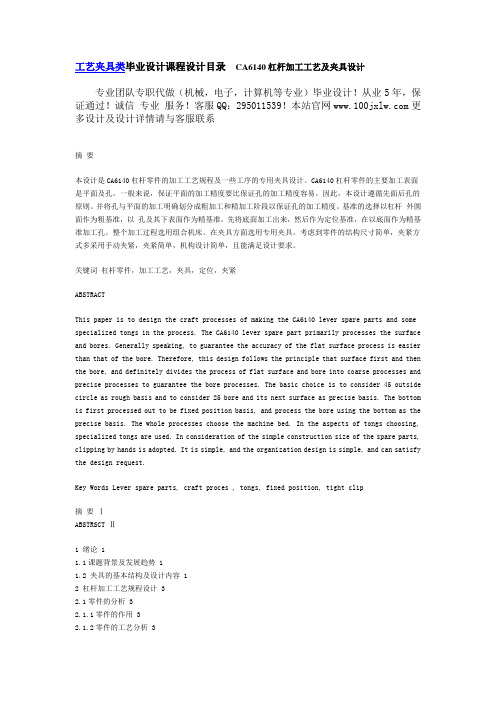

工艺夹具类毕业设计课程设计目录CA6140杠杆加工工艺及夹具设计专业团队专职代做（机械，电子，计算机等专业）毕业设计！从业5年，保证通过！诚信专业服务！客服QQ：295011539！本站官网更多设计及设计详情请与客服联系摘要本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。

CA6140杠杆零件的主要加工表面是平面及孔。

一般来说，保证平面的加工精度要比保证孔的加工精度容易。

因此，本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。

基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。

先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。

整个加工过程选用组合机床。

在夹具方面选用专用夹具。

考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。

关键词杠杆零件，加工工艺，夹具，定位，夹紧ABSTRACTThis paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip摘要ⅠABSTRSCT Ⅱ1 绪论 11.1课题背景及发展趋势 11.2 夹具的基本结构及设计内容 12 杠杆加工工艺规程设计 32.1零件的分析 32.1.1零件的作用 32.1.2零件的工艺分析 32.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 4 2.2.1确定毛坯的制造形式 42.2.2基面的选择 42.2.3确定工艺路线 42.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 52.2.5确定切削用量 62.2.6确定基本工时 172.3小结 223 专用夹具设计 233.1加工工艺孔Φ25夹具设计 233.1.1定位基准的选择 233.1.2切削力的计算与夹紧力分析 233.1.3夹紧元件及动力装置确定 243.1.4钻套、衬套、钻模板及夹具体设计 253.1.5夹具精度分析 273.1.6夹具设计及操作的简要说明 273.2粗精铣宽度为30mm的下平台夹具设计 283.2.1定位基准的选择 283.2.2定位元件的设计 283.2.3定位误差分析 293.2.4铣削力与夹紧力计算 293.2.5夹具体槽形与对刀装置设计 303.2.6夹紧装置及夹具体设计 323.2.7夹具设计及操作的简要说明 333.3钻M8螺纹孔夹具设计 333.3.1定位基准的选择 333.3.2定位元件的设计 343.3.3定位误差分析 353.3.4钻削力与夹紧力的计算 353.3.5钻套、衬套、钻模板及夹具体设计 363.3.6夹紧装置的设计 383.3.7夹具设计及操作的简要说明 383.4小结 394 总结 40参考文献 41致谢 42。

调速杠杆的机械加工工艺规程及专用夹具设计 Final approval draft on November 22, 2020135调速杠杆的机械加工工艺规程及专用夹具设计二〇一一 年 十二 月机制工艺与夹具设计任务书1. 工件零件图（2天）2. 机械加工工艺过程卡（2天）3. 机械加工工序卡（5天）4. 专用夹具装配图（5天）5. 夹具体零件图（3天）6. 专用夹具三维造型（5天）7. 设计说明书（3天）说明书书写注意事项1. 目录页没有页码2. 大的章要另起页3. 参考文献另起页4. 每个图下面要有图标及说明（例如图1-1工件零件图）5. 每个表格上面要有表头及说明（例如表1-1工艺方案比较）目 录第1章 杠杆机械加工工艺规程及夹具设计.................................4 分析零件图..................................................................4 零件的作用 ...............................................................4 零件的工艺分析............................................................4 确定生产类型..................................................................5 确定毛坯类型 ...............................................................6 确定毛坯类型 (6)JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY机制工艺夹具课程设计与综合训练确定锻件及形状 (6)机械加工工艺过程设计 (7)选择定位基准 (8)拟定工艺过程 (8)选择机床和工艺装备 (8)选择机床 (9)选择夹具 (9)选择刀具 (9)选择量具 (9)确定工序尺寸 (9)确定切削用量和时间定额 (10)工序1切削用量及基本时间的确定 (10)工序2切削用量及基本时间的确定 (12)工序3切削用量及基本时间的确定 (14)工序4切削用量及基本时间的确定 (16)工序5切削用量及基本时间的确 (17)工序6切削用量及基本时间的确定 (17)工序7切削用量及基本时间的确定 (17)工序8切削用量及基本时间的确定 (18)工序9切削用量及基本时间的确定 (20)工序10切削用量及基本时间的确定 (20)工序11切削用量及基本时间的确定 (22)夹具设计有关计算 (24)定位基准的选择 (24)工切削力及夹紧力的计算 (24)工定位误差分析 (25)夹具设计结构设计及操作简要说明 (25)第2章综合训练 (27)夹具造型（小4号黑体） (27)铣夹具立体图 (27)铣夹具三视图…………………………...……………………… .28夹具各零件造型过程简述 (30)夹具体 (30)定位元件 (31)夹紧元件 (34)参考文献 (37)总结………………………………………………………………… .38第1章左摆动杠杆机械加工工艺规程设计分析零件图零件的作用杠杆原理亦称“杠杆平衡条件”。

（工艺技术）杠杆(CA自动车床)加工工艺及夹具设计课程设计与综合训练说明书杠杆（CA1340自动车床）加工工艺及夹具设计学院名称：机械工程学院专 业： 机械设计制造及其自动化班 级： 08机制2Z姓 名： 朱健学 号： 08321220指导教师姓名： 范真指导教师职称： 教授2011年 12 月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY机械制造技术基础课程设计任务书题目：杠杆（CA1340自动车床）加工工艺规程及夹具设计内容：1.零件图 1张2.毛坯图 1张3.机械加工工艺过程卡片 1份4.机械加工工序卡片 1套5.夹具装配图 1张6.夹具零件图 1张7.课程设计说明书 1份录目第1章课程设计 (1)1.1零件分析 (1)1.1.1、零件的作用 (1)1.1.2．零件的工艺分析 (2)1.1.3、尺寸和粗糙度的要求 (2)1.2毛坯的设计 (2)1.2.1选择毛坯 (2)1.2.2确定毛坯尺寸 (3)1.3选择加工方法，拟定工艺路线 (3)1.3.1基面的选择 (3)1.3.2、粗基准的选择 (3)1.3.3、精基准的选择 (3)1.3.4、零件表面加工方法的选择 (3)1.3.5、制定机械加工工艺路线 (4)1.4加工设备及刀具、夹具、量具的选择 (6)1.4.1、根据不同的工序选择不同的机床 (6)1.4.2、刀具选择 (7)1.4.3、选择量具 (7)1.5确定切削用量及基本时间 (8)1.5.1、切削用量确定 (8)1.5.2、基本时间的确定 (9)1.6夹具设计 (18)1.6.1、提出问题 (18)1.6.2、设计思想 (18)第2章综合训练 (19)2.1夹具造型 (19)2.2零件夹具三维造型过程简述 (20)设计小结 (24)参考文献 (25)第1章课程设计1.1 零件分析1.1.1、零件的作用题目给定的零件是CA1340自动车床杠杆，它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。

CA6140杠杆加工工艺及夹具设计摘要本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。

CA6140杠杆零件的主要加工表面是平面及孔。

一般来说，保证平面的加工精度要比保证孔的加工精度容易。

因此，本设计遵循先面后孔的原则。

并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。

基准的选择以杠杆Φ孔及其下表面作为精基准。

先将底面加工出来，45Φ外圆面作为粗基准，以25然后作为定位基准，在以底面作为精基准加工孔。

整个加工过程选用组合机床。

在夹具方面选用专用夹具。

考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。

关键词:杠杆零件，加工工艺，夹具，定位，夹紧CA6140 Release Lever Processing Craft and Jig DesignABSTRACTThis paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.KEY WORDS:Lever spare parts, Craft proces , Tongs, Fixed position, Tight clip毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

优秀设计课程设计题目：CA1340杠杆零件的加工工艺规程及钻Φ8毛坯孔的专用夹具设计班级：姓名：指导教师：完成日期：一、设计题目CA1340杠杆零件的加工工艺规程及钻Φ8毛坯孔的专用夹具设计二、设计要求(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000～8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩：指导教师日期摘要设计内容：设计“杠杆”零件的机械加工工艺规程及工艺装备，并绘制出杠杆零件图、杠杆毛坯图、夹具装配图，夹具体零件图。

填写机械加工工艺过程综合卡片、机械加工工艺卡片。

编制课程设计说明书。

设计意义：本课程设计是重要的实践教学环节之一。

是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。

通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。

关键词：杠杆;课程设计;工艺规程；工艺装备；AbstractDesign: Design "ram" parts of the machining process planning and process equipment, spare parts and to map out plans ram, ram rough map, fixture assembly, the fixture parts map. Complete machining process integrated card, a card processing machine. The preparation of curriculum design specification.Design significance: the design of this course is an important aspect of the practice of teaching. Completed internship in the production, completion of machinery manufacturing and technological foundation and other professional courses conducted. The adoption of the curriculum design, will learn theory and practice of combining production, tempered his analysis, problem-solving abilities, in the process I am an independent analysis and solution of the manufacture of mechanical parts of the problem, design a machine for this fixture A typical technology equipment, improved structural design capability for future graduates to design their own future and will be engaged in the work of an adaptation training, thus laying a good foundation.Key words: ram; curriculum design, technology point of order, technology and equipment;目录1 零件工艺性分析 (1)1.1 零件的作用 (1)1.2 零件的工艺分析 (2)1.3 生产类型 (2)2 选择毛坯，确定毛坯尺寸，设计毛坯图 (3)2.1 确定毛坯的制造形成 (3)2.2 确定毛坯尺寸 (3)3 选择加工方法，制定工艺路线 (3)3.1 定位基准的选择制定工艺路线 (3)3.1.1 基面的选择 (3)3.1.2 粗基准的选择 (3)3.1.3 精基准的选择 (3)3.2零件表面加工方法的选择 (4)3.3制定工艺路线 (4)3.4选择加工设备与工艺装备 (6)4 机械加工余量、工序尺寸及毛坯尺寸的确定 (6)5 确定切销用量及基本时间 (8)6 家居设计 (18)6.1 提出问题 (18)6.2 设计思路 (18)6.3夹具设计 (19)6.3.1 定位分析 (19)6.3.2 切削力及夹紧力计算 (20)6.3.3 夹具操作说明 (20)7 体会与展望 (21)8 参考文献 (21)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA1340自动车床杠杆，它位于自动车床的自动机构中，与灵活器配合使用，起制动的作用。

CA6140车床杠杆加工工艺及夹具设计设计内容:1、课程设计说明书 1份2、零件加工工艺设计表 1张3、机械加工工艺过程卡 1张4、机械加工工序图 1 张5、夹具体零件图 1张6、夹具装配图 1 张目录1(绪论..........................................3 2(杠杆加工工艺规程 (6)2.1零件的分析 (6)2.11零件的作用 (6)2.12零件的工艺分析 (6)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (7)2.21确定毛坯的制造形式 (7)2.22基面的选择 (7)2.23确定工艺路线 (8)2.24机械加工余量、工序尺寸及毛坯尺寸的确定 (9)2.25确定切削用量 (10)2.26确定基本工时.....................20 3.夹具的设计.................................24 4.总结..........................................27 5.参考文献 (27)1(绪论加工工艺及夹具是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

机床夹具已成为机械加工中的重要装备。

机床夹具的设计和使用是促进生产发展的重要工艺措施之一。

随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。

夹具的基本结构及夹具设计的内容:按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:(1)定位元件及定位装置;(2)夹紧元件及定位装置(或者称夹紧机构);(3)夹具体;(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等);(5)动力装置;(6)分度,对定装置;(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等);每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。

优秀设计机械制造技术基础课程设计说明书设计题目：制定CA6140车床杠杆的加工工艺，设计钻φ25的钻床夹具设计者：指导教师：机械设计制造及其自动化系20**年11月10日目录序言………………………………………………………第 2 页零件分析………………………………………………………第 2 页（一）零件的工艺分析………………………………………………第 2 页（二）零件的作用.............................................................................. 第 2 页工艺规程设计…………………………………………………….. 第 3 页（一）确定毛坯的制造形式………………………………………….. 第 3 页（二）基准面的选择………………………………………………... 第 3 页（三）制定工艺路线………………………………………………... 第 3 页（四）机械加工余量、工序尺寸及毛坯尺寸的确定………………………第 4 页（五）确定切削用量及基本工时………………………………………第 6 页夹具设计………………………………………………………第13 页（一）问题提出……………………………………………………. 第13 页（二）夹具设计……………………………………………………. 第13 页1、切削力及夹紧力的计算……………………………………..第13 页2、夹紧力的计算……………………………………………..第14 页3、定位误差的分析 (15)设计小结...............................................................第16 页参考文献 (16)序言机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
