差压式流量计

差压式流量计的原理
差压式流量计是一种常见的流量测量仪器，它基于差压原理来测量流体的流量。

其原理如下：
1. 组成结构：差压式流量计由流体流经的管道和装置在管道上下游安装的两个压力传感器组成。

通常，这两个传感器被称为静压传感器和差压传感器。

2. 压力测量：当流体流经管道时，它会形成压力差，即上游和下游的压力不同。

静压传感器分别测量上游和下游的静压力，而差压传感器测量上游和下游的压力差。

3. 测量原理：差压式流量计通过测量上下游的压力差来计算流体的流量。

这是根据伯努利原理推导出的，即当流体通过管道时，其速度增加，压力将降低。

根据压力差和管道的几何属性，可以推导出流量的数学表达式。

4. 输出信号：通过将差压传感器和静压传感器的测量信号输入到流量计的处理单元中，可以计算出实时的流量值。

该值可以显示在流量计的显示屏上，并且还可以输出为标准的电信号，以便用于其他设备或控制系统。

总结起来，差压式流量计通过测量流体流经管道上下游的压力差来计算流体的流量。

其原理基于伯努利定律，并通过压力传感器和处理单元来实现流量的测量和输出。

差压式流量计常用计算公式及计算实例Q=C*A*√(2ΔP/ρ)
其中
Q是流量，单位为体积/时间；
C是流量计的流量系数，表示单位差压下的实际流量；
A是流体流过的管道横截面面积；
ΔP是差压（一般指二次元件测量的压差）；
ρ是流体的密度。

下面介绍一个计算实例。

假设有一台差压式流量计安装在直径为0.5米的管道上，测量水流量。

测得的差压为100千帕，水的密度为1000千克/立方米。

已知流量计的流
量系数C为0.9
首先需要计算流体通过管道的横截面面积A。

由于管道的直径为0.5米，因此半径为0.25米。

横截面面积A可以通过以下公式计算：A=π*r^2
其中，r为半径，π为圆周率，取3.14
刚才已知半径为0.25米，代入计算得到：
A=3.14*(0.25)^2=0.1963平方米
接下来，代入公式进行计算：
Q=C*A*√(2ΔP/ρ)
已知C为0.9，A为0.1963平方米，ΔP为100千帕，ρ为1000千克/立方米。

计算得到：
Q=0.9*0.1963*√(200)
Q=0.9*0.1963*14.142
Q=2.702立方米/秒
所以，在这个实例中，流量计测得的水流量为2.702立方米/秒。

需要注意的是，差压式流量计的计算公式是理论公式，实际使用时需要考虑一些修正和系数。

具体的修正和系数需要根据具体流量计的参数和使用条件进行确定。

差压式流量计测量原理
差压式流量计测量原理：
①差压式流量计基于伯努利方程与连续性方程理论通过检测流体经过节流装置时所产生的静压差来间接推算流量大小；
②节流元件通常为孔板喷嘴文丘里管等其作用在于局部收缩管道截面积迫使流体加速从而形成静压降；
③当流体流经节流件时由于流速加快根据伯努利方程可知此处静压会相应降低而在上下游直管段内流速恢复故静压回升；
④上下游之间的静压差ΔP与流速平方成正比进而与体积流量Qv质量流量Qm存在一定函数关系；
⑤通过在节流件前后安装压力引线将信号传递给差压变送器后者将微小压力变化转换为易于测量处理的电信号；
⑥变送器输出信号送入流量指示控制器进行线性化温度补偿等运算处理最终以工程单位显示流量值；
⑦为提高测量精度减少不确定度影响实际应用中需考虑流体粘度密度温度等参数变化对差压读数的影响；
⑧孔板作为最常用节流元件其安装要求十分严格包括前后直管段长度端面平面度粗糙度等因素都会影响测量结果；
⑨在蒸汽天然气水等介质流量计量中差压式流量计因结构简单维护方便测量范围广而得到广泛应用；
⑩针对高压高温腐蚀性强等恶劣工况还需选用特殊材质制造的节流元件并采取相应防护措施确保长期稳定运行；
⑪随着传感器技术计算机技术发展现代差压式流量计正朝着高精度智能化方向迈进；
⑫正确理解和掌握差压式流量计测量原理对于合理选用安装维护此类仪表具有重要意义。

差压式流量计的原理差压式流量计（DP流量计）是一种常用的流量测量仪表，通过测量流体两点之间的压差来确定流体的流量。

它广泛应用于各个行业的流体控制和测量中。

差压式流量计的原理是根据伯努利方程和潜在能量原理。

伯努利方程是描述流体压力和速度之间关系的基本方程，即P + 1/2ρV^2 + ρgh = 常数，其中P代表压力，ρ代表密度，V代表速度，g代表重力加速度，h代表高度。

差压式流量计的主要构件是一个流体流经的节流装置。

当流体通过节流装置时，流道的截面积变小，流体的速度增加，伯努利方程中的速度项增加，从而压力降低。

根据伯努利方程，流体的速度越高，压力越低。

差压式流量计一般由三个部分组成，即差压产生器、差压变送器和显示仪表。

差压产生器通常采用节流装置，如孔板、喷嘴或者或ifice板。

当流体流过节流装置时，产生的压差与流量成正比。

差压变送器用于测量流体流经差压产生器后的压差，并将压差转换为相应的电信号。

压差变送器通常采用荷重式弹簧，受压差作用时产生的弹性形变通过敏感元件（如电阻应变器）转换为电信号。

这个电信号的大小与流体的流量成正比。

显示仪表将差压变送器输出的电信号转换为相应的流量数值，并显示在仪表上。

显示仪表通常采用数字显示器或者模拟仪表，可以直接读取流量数值。

可以根据差压的变化情况来确定流体的流量。

一般情况下，差压式流量计的标定曲线是提前绘制好的，通过查表或者数学曲线拟合可以得到流量值。

根据测得的差压值和标定曲线，可以准确地计算出流体的流量。

差压式流量计的优点是测量范围广、精度高、体积小、结构简单、维护方便并且成本较低。

但也有一些局限性，例如易受到测量介质密度变化的影响，要求管路对称且无空气或气泡等。

总结起来，差压式流量计的原理是通过测量流体在节流装置处产生的压差来确定流体的流量。

主要由差压产生器、差压变送器和显示仪表组成。

通过测量差压并转换为电信号，得到流体的流量数值。

差压式流量计具有测量范围广、精度高、结构简单等优点，在工业生产和流体控制中得到广泛应用。

差压式流量计工作原理
差压式流量计是一种常用的流量测量仪器，它的工作原理是基于流体动力学原理和比例关系。

下面将详细介绍差压式流量计的工作原理。

差压式流量计由一个管道和两个测压孔组成。

当流体通过管道时，由于管道的几何形状和流体的流动速度等因素，在管道中会形成一个压力差。

为了测量压力差，需要分别在管道的两侧设置测压孔，并通过两个压力传感器来测量这两个位置的压力。

具体来说，当流体通过管道时，由于管道内部存在流速差异，流体在较狭窄的管道部分流速会加快，而在较宽阔的管道部分流速会减慢。

根据质量守恒定律，流体通过狭窄部分时的流速增加导致了压力的减小，而通过宽阔部分时的流速减小则导致了压力的增加。

因此，在管道的两侧测得的压力值将不同，形成了压力差。

差压式流量计利用这个压力差来计算流体的流量。

根据流体力学定律，当流体通过狭窄部分时的流速增加时，压力降低的程度会随之增大；而通过宽阔部分时的流速减小时，压力增加的程度也会增大。

这种关系通过一个经验公式来描述，即流量与压力差成正比。

因此，通过测量压力差可以得到流体的流量。

为了实现流量的测量，差压式流量计还需要进行一些修正，以消除压力差的影响。

这些修正是通过引入测量参数和流体性质的修正系数来实现的。

总的来说，差压式流量计的工作原理是基于测量管道两侧的压力差，利用流体力学定律和经验公式计算出流体的流量。

这种流量计是一种简单、可靠且广泛应用的流量测量仪器。

差压式流量计工作原理
差压式流量计是一种常用的流量测量仪器，其工作原理基于差压原理。

它利用流体在管道中产生的差压来计算流量。

差压式流量计包含三个基本组件：测量管道、差压传感器和계산机。

首先，测量管道将流体引导到差压传感器中。

差压传感器由一个横跨管道的导管和两个压力传感器组成。

导管的作用是将流体分流，使其在两个压力传感器上形成不同的压力。

当流体通过差压传感器时，由于流体运动速度的不同，会在导管两侧产生不同的压力。

一个压力传感器位于导管较窄部分，称为"窄口压力传感器"，另一个位于导管较宽的部分，称为"宽口压力传感器"。

差压原理表明，流体通过狭窄管道时速度增加，压力降低；通过宽闊管道时速度减小，压力增加。

因此，窄口压力传感器测量到的压力较低，宽口压力传感器测量到的压力较高。

差压传感器接收到两个压力信号后，会将其转换为电信号并传送给计算机进行处理。

计算机会根据压力的差异计算流体在管道中的流量，这个差值可以通过流体力学定律获得。

最后，计算机会将计算得到的流量数据显示出来，供操作人员参考。

总结起来，差压式流量计通过测量流体在管道中产生的差压来计算流量。

利用差压传感器测量到的两个压力信号，计算机可以计算出流体的流量，并将结果显示出来。

这种测量方法简便可靠，被广泛应用于工业和实验领域。

差压式流量计1. 简介差压式流量计是一种常用的流体测量设备，它通过测量流体流经管道时产生的差压来计算流量。

差压式流量计结构简单、使用方便，并且具有较高的精度和稳定性，因此被广泛应用于工业生产中的流量计量。

2. 工作原理差压式流量计根据伯努利定律和流体动量守恒定律，利用管道中的差压来测量流体的流量。

其工作原理如下：•流体经过流量计时，会受到流速的影响，导致管道内部产生差压。

•流量计通常由两个并列的管道和一个测量元件组成。

测量元件之间的差压用于计算流量。

•流体流过管道时，由于管道截面积变化或流道内有孔洞等原因，会产生速度和压力的变化。

•测量元件可通过测量差压来推断流体的流量，并将结果显示在指示器上。

3. 主要部件差压式流量计主要由以下几个部件组成：3.1 测量元件测量元件是差压式流量计的核心部件，它通常由孔板、喷嘴或流体节流装置等组成。

测量元件的选用取决于应用场景和流体性质。

•孔板：孔板是一种常用的测量元件，具有结构简单、成本低、适应性广等优点。

它通过在管道内设置一个孔洞，引起流体的压力变化。

•喷嘴：喷嘴测量元件具有高精度和较小的压力损失。

通过喷嘴内部的流道减小流体流速，产生差压。

•流体节流装置：流体节流装置通过在管道内设置节流装置，改变流体的速度和流道截面积，从而引起差压变化。

3.2 压力传感器压力传感器用于测量差压，并将其转化为电信号。

常见的压力传感器有压阻式传感器、电容式传感器和压电式传感器等。

•压阻式传感器：压阻式传感器是一种具有压阻特性的传感器，它通过测量电阻的变化来计算差压。

•电容式传感器：电容式传感器是一种利用电容的变化来测量差压的传感器。

差压引起电容的变化，从而测量差压。

•压电式传感器：压电式传感器是一种利用压电材料的特性来测量差压的传感器。

压电元件受到差压作用后，产生电荷变化，从而测量差压。

3.3 指示器指示器用于显示测量到的流量数值。

常见的指示器有机械指示器和电子指示器。

•机械指示器：机械指示器是一种通过机械结构显示数值的指示器，通常包括指针和刻度盘。

差压式流量计工作原理差压式流量计是一种常用的流体测量仪器，它通过测量流体在管道中的压力差来确定流体的流量。

其工作原理主要基于伯努利方程和流体静压原理，下面将详细介绍差压式流量计的工作原理。

首先，差压式流量计是基于伯努利方程的原理工作的。

伯努利方程是描述流体在流动过程中能量守恒的基本方程，它表达了流体的动能、压力能和位能之间的关系。

在差压式流量计中，流体通过管道时会产生压力差，根据伯努利方程，流速越大，压力越小，反之亦然。

因此，通过测量管道中的压力差，可以确定流体的流速，进而计算出流量。

其次，差压式流量计还利用了流体的静压原理。

当流体通过管道时，会产生静压力，而静压力与流体的密度和高度有关。

差压式流量计通常采用了测量管道中的静压力来确定流体的流量。

它通过在管道中设置两个孔，分别测量两个孔处的静压力，然后根据静压力的差值来计算流体的流量。

总的来说，差压式流量计的工作原理是通过测量管道中的压力差和静压力来确定流体的流量。

它利用了伯努利方程和流体静压原理，通过精密的传感器和计算装置来实现流量的准确测量。

差压式流量计在工业生产中具有广泛的应用，可以用于测量液体、气体甚至蒸汽的流量，是一种重要的流体测量仪器。

在使用差压式流量计时，需要注意其测量精度和稳定性，同时还要根据实际情况选择合适的型号和安装位置。

此外，定期的维护和校准也是保证差压式流量计准确工作的关键。

通过深入了解差压式流量计的工作原理，可以更好地应用和维护这一重要的流量测量设备。

综上所述，差压式流量计是一种基于伯努利方程和流体静压原理工作的流体测量仪器，它通过测量管道中的压力差和静压力来确定流体的流量。

在实际应用中，需要注意选择合适的型号和安装位置，并定期进行维护和校准，以保证其测量精度和稳定性。

差压式流量计在工业生产中具有重要的地位，对于流体流量的准确测量起着关键作用。

差压式流量计计算公式和密度补偿公式
一、差压式流量计计算公式：
差压计量原理公式如下：
Q=CdxAx√(2ΔP/ρ)
其中
Q为流体的体积流率
Cd为流体的流出系数
A为差压传感器的测量面积
ΔP为流体两点间的压差
ρ为流体的密度。

这个公式基于伯努利定理，其中流量正比于√(2ΔP/ρ)，而差压传感器的测量仅取决于压差的大小和密度，因此可以通过测量压差和密度来计算流体的体积流量。

二、密度补偿公式：
流量计的准确性很大程度上取决于流体的密度变化情况。

在一些工业过程中，流体的密度可能会因温度、压力等因素而发生变化。

为了提高流量计的测量准确性，需要进行密度补偿。

密度补偿公式如下：
Qc=Qx(ρ0/ρt)
其中
Qc为密度补偿后的流体的体积流率
Q为未经密度补偿的流体的体积流率
ρ0为参考密度
ρt为实际密度。

这个公式是通过将流量的密度变化转换为流体流率的密度补偿，进而提高流量计的准确性。

密度补偿一般需要根据特定的流体性质和工艺条件来确定参考密度。

通过测量实际密度并与参考密度进行比较，可以得到密度补偿后的流体流率。

总结：
差压式流量计是一种常用的流量测量仪表，其计算公式和密度补偿公式能够帮助我们准确计算流体的体积流量，并提高测量的准确性。

在应用过程中，我们需要根据具体的工艺条件和流体性质选择合适的参考密度，并确保流量计的正常运行和校准。

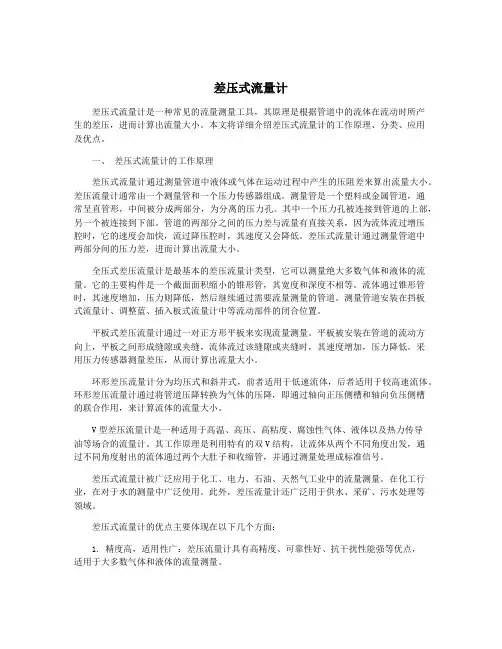

差压式流量计差压式流量计是一种常见的流量测量工具，其原理是根据管道中的流体在流动时所产生的差压，进而计算出流量大小。

本文将详细介绍差压式流量计的工作原理、分类、应用及优点。

一、差压式流量计的工作原理差压式流量计通过测量管道中液体或气体在运动过程中产生的压阻差来算出流量大小。

差压流量计通常由一个测量管和一个压力传感器组成。

测量管是一个塑料或金属管道，通常呈直管形，中间被分成两部分，为分离的压力孔。

其中一个压力孔被连接到管道的上部，另一个被连接到下部。

管道的两部分之间的压力差与流量有直接关系，因为流体流过增压腔时，它的速度会加快，流过降压腔时，其速度又会降低。

差压式流量计通过测量管道中两部分间的压力差，进而计算出流量大小。

全压式差压流量计是最基本的差压流量计类型，它可以测量绝大多数气体和液体的流量。

它的主要构件是一个截面面积缩小的锥形管，其宽度和深度不相等。

流体通过锥形管时，其速度增加，压力则降低，然后继续通过需要流量测量的管道。

测量管道安装在挡板式流量计、调整蓝、插入板式流量计中等流动部件的闭合位置。

平板式差压流量计通过一对正方形平板来实现流量测量。

平板被安装在管道的流动方向上，平板之间形成缝隙或夹缝，流体流过该缝隙或夹缝时，其速度增加，压力降低。

采用压力传感器测量差压，从而计算出流量大小。

环形差压流量计分为均压式和斜井式，前者适用于低速流体，后者适用于较高速流体。

环形差压流量计通过将管道压降转换为气体的压降，即通过轴向正压侧槽和轴向负压侧槽的联合作用，来计算流体的流量大小。

V型差压流量计是一种适用于高温、高压、高粘度、腐蚀性气体、液体以及热力传导油等场合的流量计。

其工作原理是利用特有的双V结构，让流体从两个不同角度出发，通过不同角度射出的流体通过两个大肚子和收缩管，并通过测量处理成标准信号。

差压式流量计被广泛应用于化工、电力、石油、天然气工业中的流量测量。

在化工行业，在对于水的测量中广泛使用。

此外，差压流量计还广泛用于供水、采矿、污水处理等领域。

差压式流量计的应用概况及优缺点一、应用概况差压式流量计广泛应用于石油、化工、冶金、电力、食品、制药等行业，用于流体测量和控制过程中的流量，以实现对工业生产流程的监测和控制。

在这些行业中，差压式流量计被广泛用于液体和气体的测量，包括蒸汽、水、燃气、石油、酸碱、稀酸、稀碱等介质的流量测量。

差压式流量计的原理是依据流体在管道中流过节流装置时，流速增加、静压降低的原理，通过测量节流装置两侧的差压来计算出流量。

其中，节流装置可以是孔板、喷嘴、流量旋翼、均质器等多种形式，具体的选择取决于被测介质的性质和流速范围。

在使用差压式流量计进行流量测量时，需要根据被测介质的性质和流量变化范围来选择合适的节流装置和差压变送器。

如果被测介质是高温、高压、腐蚀性较强或含有颗粒物等特殊介质，需要选用特殊材质或特殊结构的差压式流量计。

二、优缺点1.优点：（1）测量范围广：差压式流量计适用于多种介质的流量测量，包括液体和气体的流量测量。

（2）测量准确性高：差压式流量计采用了差压测量原理，通过测量两侧的差压来计算出流量，可以获得较高的测量准确性。

（3）结构简单：差压式流量计结构简单，可靠性高，并且易于维护和维修。

（4）成本较低：相比于其他类型的流量计，差压式流量计的成本通常较低，适用于对成本要求较为敏感的工业领域。

2.缺点：（1）压力损失较大：由于差压式流量计需要在节流装置中产生差压，因此会导致较大的压力损失，需要消耗更多的能量。

（2）对流体性质敏感：差压式流量计对流体的性质敏感，如介质的粘度、密度等会影响测量的准确性。

（3）不适合高粘度介质：差压式流量计的节流装置一般采用孔板或喷嘴等形式，对粘度较高的介质不太适用，容易出现堵塞等问题。

（4）不适合低流量测量：由于差压式流量计需要产生较大的差压才能进行测量，因此对于低流量的测量，可能无法获得较高的精度。

综上所述，差压式流量计作为一种常见的流量测量装置，广泛应用于工业生产中的流体测量和控制。

差压式流量计的测量原理是基于流体的机械能相互转换的原理。

在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。

以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。

其实重要是密度的转换。

计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。

在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。

三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。

即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。

同时在intouch画面上做监视。

2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。

差压流量计的通用计算公式如下图所示，由式1推导可得到式2。

式中Q代表流量，△P 代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。

流量与差压的平方根成正比。

差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。

差压式流量计原理及选型
差压式流量计是一种常用的流量计，其测量原理基于流体通过管道引起的压力差。

差压式流量计通常由主导管、测压管和差压传感器组成。

差压流量计的工作原理是通过测量流体通过管道时产生的压力差来确定流体的流量。

差压流量计的主导管将流体导向测量点，然后流体将通过测量点后的两个孔，分别连接测压管。

这些孔的位置和形状会影响差压的测量精度。

测压管通过压力变送器将差压信号转换为电信号，传送到显示器或记录仪上。

差压式流量计的选型需要考虑几个因素。

首先是流量计的测量范围，需要根据实际应用场景中的流量变化范围来选择合适的流量计型号。

其次是流量计的材质，需要根据流体的性质选择合适的材质，例如耐腐蚀材质对于腐蚀性流体的测量更加适用。

此外，还需要考虑温度和压力的范围，确保流量计在实际工作条件下能够正常工作。

另外，还需要考虑差压传感器的灵敏度和精度，选择合适的差压传感器能够提高测量的准确性。

综上所述，差压式流量计是通过测量流体通过管道时产生的压力差来确定流量的一种流量计。

在选型时需要考虑测量范围、流量计材质、温度压力范围和差压传感器的灵敏度精度等因素。

第六节差压式流量计1、概述差压式流量计（如下简称流量计）是根据安装于管道中流量检测件产生旳差压、已知旳流体条件和检测件与管道旳几何尺寸来测量流量旳仪表。

流量计由一次装置(检测件)和二次装置（差压转换和流量显示仪表)构成。

一般以检测件旳型式对流量计分类，如孔板流量计及均速管流量计等。

二次装置为多种机械、电子、机电一体式差压计,差压变送器和流量显示及计算仪表,它已发展为三化（系列化、通用化及原则化)限度很高旳种类规格庞杂旳一大类仪表。

差压计既可用于测量流量参数，也可测量其他参数(如压力、物位、密度等)。

在目前使用旳各类流量计量仪表中,对差压式流量计旳研究最为进一步，积累了大量旳实验数据，使其成为目前唯一可以进行“干标”(即无需进行实流标定）旳流量计，大大节省了检定费用，为其推广应用开辟了广阔前景。

据有关记录，20世纪90年代中后期世界范畴内各式差压式流量计销售量在流量仪表总量中台数占5０％~6０％(每年约百万台）,金额占3０％左右。

我国销售台数约占流量仪表总量(不涉及家用燃气表和家用水表及玻璃管浮子流量计)旳3５％—4２％（每年６万-７万台）。

2、差压式流量计旳分类流量计按其检测件旳作用原理可分为节流式、动压头式、水力阻力式、离心式、动压增益式和射流式等几大类,其中以节流式应用最为广泛，本文重点对节流式流量计进行阐明。

节流式流量计旳检测件按其原则化限度分为原则型和非原则型两大类。

所谓原则节流装置是指按照原则文献设计、制造、安装和使用，不必经实流校准即可拟定其流量值并估算流量测量误差，非原则节流装置是成熟限度较差,尚未列入原则文献中旳检测件。

原则型节流式流量计旳发展通过漫长旳过程，早在20世纪代，美国和欧洲即开始进行大规模旳节流装置实验研究。

用得最普遍旳节流装置——孔板和喷嘴开始原则化。

目前原则喷嘴旳一种型式ISA 1932喷嘴,其几何形状就是３０年代原则化旳,而原则孔板亦曾称为ＩSＡ193２孔板。

节流装置构造形式旳原则化有很深远旳意义，由于只有节流装置构造形式原则化了,才有也许把国际上众多研究成果汇集到一起，它增进检测件旳理论和实践向深度和广度拓展，这是其他流量计所不及旳。

差压式流量计测试原理今天来聊聊差压式流量计测试原理的那些事儿。

我最开始接触这个差压式流量计的原理的时候，是特别懵的。

这时候我就想到生活中的一个现象，不知道大家有没有注意过，当你捏住水管的一部分的时候，水龙头流出来的水速度就会变快。

其实，差压式流量计和这个现象有点像呢。

差压式流量计啊，主要是利用流体流经节流装置时产生的压力差来测量流体流量的。

好比在一条宽阔的马路上，汽车可以慢悠悠地开着，可是突然马路变窄了，那汽车肯定要加速通过这个窄的路段。

对于流体来说也是一样的道理，当流体通过像孔板或者文丘里管这些节流元件时，流体会在节流元件前后出现压力差。

打个比方，把流体想象成一群人在走一条通道。

正常的通道的时候大家能够慢悠悠地走，很宽敞。

突然前面有一个窄门（节流元件），大家就会挤着、加速通过这个窄门，在窄门的前后就会出现不同程度的拥挤情况，这里的拥挤程度就好比是压力。

说到这里，你可能会问，那怎么根据这个压力差就知道流量是多少呢？这里就得引入一个被叫做伯努利方程的理论了。

它就像是一张地图一样，告诉我们在流体的世界里，速度、压力还有高度之间的关系。

当管道水平的时候，高度差对压力差基本没影响，那就可以根据测量的压力差，结合差压式流量计特定的系数（不同的节流装置这个系数也有不同，这也得靠大量的实验和理论推导得出），就能计算出流量了。

在实际应用中，这种流量计可太多用处了。

比如说当地的水厂，它需要知道供水管网里的水流量来控制和分配水资源。

差压式流量计就装在管道上，根据压力差算出流量，从而合理安排供水。

但是，这里面有个注意事项哦。

差压式流量计的测量精度会受到流体的密度、温度、粘度等因素的影响。

就像刚刚的人群例子，如果人群有小朋友（流体密度变化）或者走得很拖沓（粘度大）的老人（温度也会对粘度有影响），那从窄门通过的情况就会有变化，就可能影响计算流量的准确性。

其实这个原理我自己也还有很多没完全搞懂的地方，比如在一些特殊工况下，这个理论计算和实际测量偏差有点大。
