RCS-915母线差动保护试验方法

ZL_YJBH0321.0912RCS-915AB-HB型微机母线保护装置技术和使用说明书RCS-915AB-HB 微机母线保护装置技术说明书使用说明书调试大纲南瑞继保电气有限公司南瑞继保电气有限公司版权所有2009.12（R1.0）此说明书适用于2.10及以上版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (1)2.3电源 (1)2.4主要技术指标 (2)2.5环境参数 (2)2.6电磁兼容 (2)2.7绝缘试验 (2)2.8机箱参数及安装方式 (2)2.9通讯 (2)3工作原理 (2)3.1装置硬件配置 (2)3.2原理说明 (3)4装置整体介绍 (15)4.1输出接点 (15)4.2装置接线端子 (16)4.3结构与安装 (20)4.4装置面板布置 (21)5整定方法及用户选择 (22)5.1装置参数定值 (22)5.2系统参数定值 (23)5.3母差保护定值 (25)5.4失灵保护定值 (28)6装置使用说明 (35)6.1装置液晶显示说明 (35)6.2命令菜单使用说明 (39)7调试大纲 (42)7.1试验注意事项 (42)7.2交流回路校验 (42)7.3输入接点检查 (42)7.4整组试验 (42)7.5输出接点检查 (44)7.6开关传动试验 (45)7.7带负荷试验 (45)8装置的运行说明 (46)8.1装置的组成 (46)8.2装置异常信息含义及处理建议 (46)8.3安装注意事项 (48)8.4保护运行注意事项 (48)附录1：模拟盘简介 (49)1概述1.1 应用范围RCS-915AB-HB型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等两段母线及以下的各种主接线方式，母线上允许所接的线路与元件数最多为21个（包括母联），并可满足有母联兼旁路运行方式主接线系统的要求。

适用于各种电压等级的双母单分段主接线方式，母线上允 许所接的线路与元件数最多为18个（不包括母联和分段开关）， 并可满足有母联兼旁路运行方式主接线系统的要求。其中CT型 保护可以满足非标准接线方式主接线系统的要求，并且可以提 供失灵动作联跳主变其它各侧的接点。
前言
3、RCS—915E
适用于一个半断路器主接线方式，母线上允许所接的线路 与元件数最多为9个。
试验结果：在保证母差电压闭锁条件开放的情况下，通入大于 差流起动高定值的电流，母线差动保护应动作跳 II 母线。
试验结果：母线差动保护应动作切除两母线上所有的连接元件。
母线差动保护差动起动高值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
母线差动保护起动高值
差动起动电流高值 IHcd 门坎值校验 测试方法： 任选母线上一个保护单元通入一相电流，A 相电流从 0.85 整定值起，缓慢增加到差动出口动作时读取动作电 流值。依此类推，可对 B、C 相电流进行校核。
母线差动保护区外故障（状态序列）
第一步 设置状态一（故障前状态）
“状态参数”中设置幅值均 为 57.74V 的三相对称电压， 三相电流均为零，频率为 50HZ。
母线差动保护区外故障（状态序列）
“触发条件”中设置最长状态输出时间为 20S， 有足够时间使装置回复到正常态。
母线差动保护区外故障（状态序列）
大差比率制动系数
2个点：
（Id1，Ir1）、（Id2，Ir2） II母小差比率制动系数 2个点：（Id21,Ir21)、（Id22,Ir22) KII=（Id21-Id22)/(Ir21-Ir22) K=(Id1-Id2)/(Ir1-Ir2)

下面以RCS-915AB 微机母线保护的母差保护为例，介绍用“差动保护”菜单自动测试比率差动保护。

由于母线的作用是汇集和分配电能，在潮流分布中，如果我们把母线看成一个节点的话，根据基尔霍夫电流定律，流进节点的电流应该等于流出节点的电流，这就是母线保护的基本原理。

所谓的差流，是流进母线的电流和流出母线的电流之差。

当母线正常运行（或区外故障）时，流进的电流等于流出的电流，差流为0母线保护不会动作；当母线区内故障时，故障电流应该是全部流进母线而没有流出的电流（理想情况），这时流进母线的电流就不等于流出母线的电流，差流不为0，不满足基尔霍夫电流定律，母线保护应该动作。

国内的微机型保护就是根据基尔霍夫电流定律为基本依据构成的差动保护。

2-1 母线区外（区内）故障投上保护屏上“投母差”压板，整定定值控制字中“投母差保护”置1。

RCS915A母差的差动回路包括母线大差回路和各段母线小差回路，大差是指除母联开关和分段开关外所有支路电流所构成的差动回路，某段母线的小差是指该段母线上所连接的所有支路电流所构成的差动回路。

其保护原理可简单归纳为“大差启动，小差选择”。

RCS915母差装置对TA极性要求支路TA同名端在母线侧，母联TA同名端在I母侧。

因此试验时如I母元件与母联TA顺极性加入电流，表明I母区内故障；反之，则表明I母区外故障。

试验要求对TA极性有深刻认识，理清各种故障下I、II母元件和母联开关二次电流的流向关系对于调试的正确接线将很有帮助。

1、区外故障试验方法：短接元件1的I 母刀闸位置和元件2的II 母刀闸位置接点，将元件2TA 与母联TA 同极性串联，再与元件1TA 反极性串联，模拟母线区外故障。

通入大于差动起动高定值的电流，加入保证母差电压闭锁条件开入的故障电压。

试验结果：保护起动而不出口，在端子排上测得I 、II 母上所有间隔及母联开关出口跳闸回路不接通，无动作信号。

电流接线如图：图2.2.1 母线区外故障接线图2、 区内故障短接元件1的I 母刀闸位置和元件2的II 母刀闸位置接点； （1） I 母故障试验方法：将元件1TA 、母联TA 和元件2TA 同极性串联，模拟I 母区内故障。

2）关掉装置直流电源，装置闭锁的远动和中央信号接点应由断开变为闭合
3）模拟交流回路断线，交流断线报警的远动和中央信号接点应由断开变为闭合
4）改变任一隔离开关位置开入，隔离开关位置报警的远动和中央信号接点应由断开变为闭合
5）投入母差保护连接片及投母差保护控制字，模拟I母故障，保护动作跳I母，母差跳I母的远动和中央信号接点应由断开变为闭合
6
绝缘试验
采用1000V兆欧表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻应大于10MΩ
应该拔出隔离的插件一定要拔出，防止在测绝缘和耐压的过程中将插件上的电容击穿
7
通电检查
（1）将插件全部插入
（2）投入保护连接片
（3）连接打印机，给打印机装上纸
（4）电压切换开关置双母位置
（5）给装置和打印机送电，观察面板指示灯、液晶显示、打印机指示灯显示应正常
（2）同（1）项所述方法一样校验管理板的交流量采样精度，其误差应小于±5%
特别注意检查保护跳闸连接片及放电连接片在断开位置
10
输入接点检查
（1）进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各连接片投退在液晶显示的开关量输入状态相应改变。
4）电压闭锁元件。
在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。
5）投母联带路方式。
将“投母联兼旁路主接线”控制字整定为1，投入母联带路连接片，短接元件1的I母刀闸位置和I母带路开入。
将元件1TA和母联TA反极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA同极性串联通入电流，装置大差及I母小差电流均为两倍试验电流。投入带路TA极性负连接片，将元件1TA和母联TA同极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA反极性串联通入电流，装置大差及I母小差电流均为两倍试验电流

RCS-915AB母线保护检验规程某省规程RCS-915AB型微机母线保护装置检验规程（试行）河南省电力公司2022年10月前言RCS-915AB型继电保护装置为南京南瑞继保电气有限公司生产的适用于各种电压等级的数字式母线保护。

可应用于单母线、单母分段、双母线等母线接线方式。

其最大某省规程接线规模为21个间隔（包括母联）。

该装置设有母线差动保护、母线充电保护、母联过流保护、母联失灵（死区）保护、母联非全相保护以及断路器失灵保护等功能。

为了规范我省电网RCS-915AB型微机母线保护装置的现场检验，保证检验质量，特制定《RCS-915AB微机母线保护装置检验规程》。

本规程规定了RCS-915AB微机母线保护装置的检验项目、检验方法和检验要求。

本规程和通则是RCS-915AB微机母线保护装置的现场检验依据和标准，现场检验时必须严格执行。

本规程附录给出了检验报告的典型格式，各单位可以结合本单位相关管理体系要求对报告格式进行修改，但不得对检验项目进行删减。

本规程主要起草人：郭耀珠，石光，王文本规程审核人员：张太升、李钊、邹启群、叶东印、朱景富、智全忠本规程解释权归河南省电力公司本规程于起开始执行。

第一部分检验项目新安装检验、全部定期检验和部分定期检验的项目参见表1某省规程表1 新安装检验、全部检验和部分检验的项目某省规程注：新安装一年后的全部检验项目与新安装检验项目相同。

某省规程第二部分检验内容与步骤1 外观及接线检查1．1检查装置型号是否与设计相同，检查直流电源电压以及CT额定电流值是否与现场情况匹配，检查版本号是否与对侧相同。

1．2检查保护装置各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形。

1．3拔出所有插件，检查装置是否有明显的损伤，并检查插件上的元器件是否有松动、脱落或断裂现象。

1．4插件应插拔灵活，各插件和插座之间定位良好，插入深度合适。

1．5查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。

编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）部分校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王澎本作业指导书自发布之日起执行。

第 1 页共27页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)部分项目的检验。

本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)3修前准备3.1准备工作安排第 2 页共27页3.2人员要求3.3备品备件第 3 页共27页3.4工器具3.5材料第 4 页共27页3.6危险点分析3.7安全措施第 5 页共27页3.8人员分工第 6 页共27页4. RCS-915AB保护(配RCS-918A型复压闭锁)部分检验流程图工作负责人：第 7 页共27页5作业程序及作业标准(试验记录见附录B)5.2检验电源的使用5.3检修验内容和检验方法第 8 页共27页第 9 页共27页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）附录B（资料性附录）母线RCS-915AB母线保护(配RCS-918A复压闭锁)部分检验试验报告B.1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10 带负荷检验B．10．1各支路中性线电流的测试B．11状态检查B．12终结附录C（规范性附录）。

ZL_YJBH0311.1009
RCS-915GA 型 微 机 母 线 保 护 装 置
技术和使用说明书
2
南瑞继保电气有限公司版权所有 2010.9 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是 否相符。 更多产品信息，请访问互联网：
目录
1 概述.........................................................................................................................................................1 1.1 应用范围..........................................................................................................................................1 1.2 保护配置..........................................................................................................................................1 1.3 性能特征..........................................................................................................................................1 1.4 其他功能和特点.........................................

２Ｒ Ｓ －９５ Ｂ

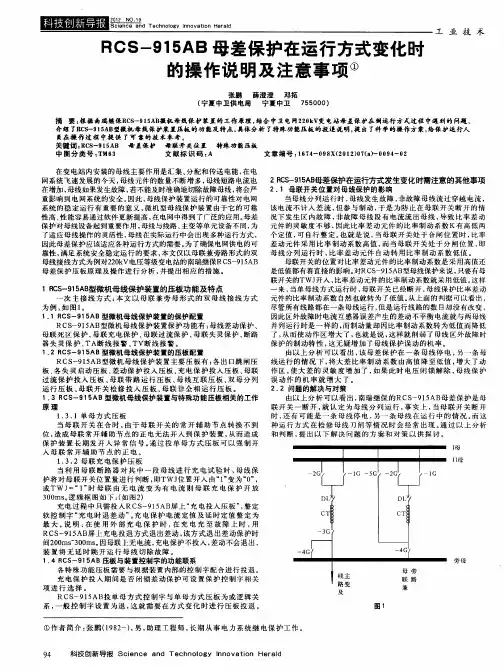

２． 母联 开关 位置 对 母线 保护 的影 响 １ 当母线 分 列运 行 时 ， 线发 生 故障 ， 母 非故 障母 线 流过 穿 越 电流 ， 该 电流 不 计 入差 流 ， 参 与制 动 ， 是 为 防 止在 母 联 开关 断 开 的 情 但 于 况 下发 生 区 内故 障 ， 故 障母 线 段 有 电 流流 出母 线 ， 非 导致 比率 差 动 元 件的 灵敏 度 不 够 ， 因此 比率 差 动元 件 的 比率 制 动 系数 Ｋ有 高 低两 个 定值 ， 自行 整 定 。 可 也就 是 说 ， 当母 联 开关 处 于 合 闸位 置 时 ， 比率 差 动元 件 采 用 比 率制 动 系 数高 值 ， 当母 联 开 关处 于 分 闸 位 置 ， 而 即 母 线 分 列运 行 时 ， 比率 差动 元 件 自动 转 用 比率 制 动 系 数 低值 。 母 联开 关 的位 置对 比率 差动 元件 的 比率制 动 系数是 采 用 高值还 是低值 都有着 直接 的影响 。 对ＲＣ － １ Ａ 型母 线保护 来说 ， Ｓ ９５ Ｂ 只要有母 联 开关 的ＴｗＪ 开入 ， 比率 差动 元件 的 比率制 动系数 就采 用低 值 。 这样 来， 当单母 线 方式 运 行时 ， 母联 开关 已经断 开 ， 线保 护 比 率 差动 母 元 件的 比率 制动 系数 自然 也就 转为 了低 值 。 从上 面的 判据 可 以看 出 ， 尽 管所 有线 路都 在 一条母 线运 行 ， 是 运行 线路 的数 目却 没有 改变 ， 但 因此 区外故 障时 电 流互 感器误 差产 生 的差动 不 平衡 电流 就与 两 母线 并列运 行 时是 一 样 的 ， 而制 动量 却 因 比率 制动 系数转 为 低 值而 降 低 了， 从而 使动 作 区 增大 了 ， 就是 说 ， 样 就削 弱 了母 线 区外 故 障时 也 这 保护 的制 动 特性 ， 无 疑 增加 了母 线 保 护误 动 的机 率 。 这 由以上 分 析 可 以 看 出 ， 母 差 保 护 在一 条 母 线 停 电 ， 一 条母 该 另 线运 行 的情 况下 ， 将大 差 比 率 制动 系数 由高值 降 至 低 值 ， 增大 了动 作 区 ， 大 差 的 灵 敏 度 增 加 了 ， 果 此 时 电压 闭 锁 解 除 ， 线 保 护 使 如 母 误动作的机率就增大 了。 ２ ２ 问题 的解 决 与对策 ． 由以 上分 析 可 以 看 出 ， 南瑞继 保 的 ＲＣ －９ Ａ 母 差 保 护 是母 Ｓ ｌ Ｂ ５ 联 开 关一 断开 ， 认 定 为 母 线 分 列 运 行 ， 实 上 ， 就 事 当母 联 开 关 断 开 时， 还有 可能 是 一 条母 线停 电 ， 一 条 母 线 在运 行 中 的情 况 。 另 而这 种 运 行方 式 在检 修 母 线 刀 闸等 情 况时 会 经常 出现 。 过 以 上 分析 通 和判断， 出以下解决问题的方案和对策以供探讨。 提

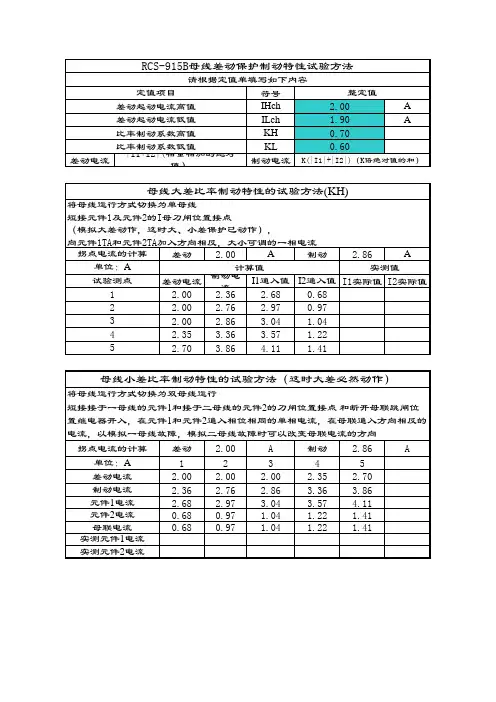

RCS-915B母线差动保护制动特性试验方法
请根据定值单填写如下Байду номын сангаас容 定值项目 整定值 符号 IHch A 差动起动电流高值 2.00 ILch A 差动起动电流低值 1.90 KH 比率制动系数高值 0.70 KL 比率制动系数低值 0.60 K(|I1|+|I2|)（K倍绝对值的和） 差动电流 |I1+I2|(相量相加的绝对值） 制动电流
arcs915b母线差动保护制动特性试验方法请根据定值单填写如下内容整定值200定值项目将母线运行方式切换为单母线短接元件1及元件2的i母刀闸位置接点模拟大差动作这时大小差保护已动作向元件1ta和元件2ta加入方向相反大小可调的一相电流060差动起动电流高值差动起动电流低值比率制动系数高值比率制动系数低值190母线小差比率制动特性的试验方法这时大差必然动作实测元件1电流实测元件2电流070i1i2相量相加的绝对值差动电流制动电流元件1电流元件2电流ki1i2k倍绝对值的和将母线运行方式切换为双母线运行短接接于一母线的元件1和接于二母线的元件2的刀闸位置接点和断开母联跳闸位置继电器开入在元件1和元件2通入相位相同的单相电流在母联通入方向相反的电流以模拟一母线故障模拟二母线故障时可以改变母联电流的方向计算值实测值试验测点单位
母线大差比率制动特性的试验方法(KH)
将母线运行方式切换为单母线 短接元件1及元件2的I母刀闸位置接点 （模拟大差动作，这时大、小差保护已动作）， 向元件1TA和元件2TA加入方向相反，大小可调的一相电流 A A 拐点电流的计算 差动 2.00 制动 2.86 单位：A 计算值 实测值 试验测点 差动电流 制动电流 I1通入值 I2通入值 I1实际值 I2实际值 1 2.00 2.36 2.68 0.68 2 2.00 2.76 2.97 0.97 3 2.00 2.86 3.04 1.04 4 2.35 3.36 3.57 1.22 5 2.70 3.86 4.11 1.41

RCS-915A（B）微机母线保护装置检验标准广西电力有限公司编制2004年7月继电保护检验标准编撰人员: 宁文辉、钟勇彬、孙翔、覃丙川、赵千谦、黄翠、宣亮、梁睿、刘建、陆振华、覃家豪、陈天胜、李步锦、陈洪海、韦启锋、黄珊、方雪莲、卢秋红、潘宇凯、曾启智、潘力、李俊审稿人员:颜顺衡、郑发林、韦恒、孙翔、宁文辉、覃家豪、闫金莲、覃丙川、陆振华、陈天胜、陈洪海、曾启智、潘力、李俊、韩冰、苏颜、陈剑勇、卢熙景前言1.本检验标准依据中国南方电网《继电保护及安装自动装置检验条例》（试行）编写；2.本检验标准分为新安装装置的验收检验、运行中装置的定期检验（定期检验分为全部检验、部分检验）；3.新安装装置的验收检验及投运一年内的第一次全部检验，按照检验标准所有项目进行；4.定期检验中的全部检验项目按照有※项目进行；5.定期检验中的部分检验按照有△项目进行；6.每两年进行一次部分检验；7.每六年进行一次全部检验；8.交流试验电源和相应调整设备应有足够容量，能保证在最大试验负载下，通过装置的电压和电流均为正弦波（无畸变现象）；9.定值检验用的仪器、仪表的精度不低于0.5级，所有仪器外壳应可靠接地。

目录1、外观及接线检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）2、绝缘电阻及耐压试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）3、逆变电源检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（5）4、通电初步检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（6）5、定值整定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（7）6、开关量输入回路检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（8）7、模数变换系统检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（10）8、整组逻辑回路及定值检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）9、输出接点检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（17）10、开关传动试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）11、恢复与检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）12、电流回路阻抗测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）13、带负荷试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（24）14、结论及存在问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（25）15、使用仪器、仪表的型号和出厂的编号．．．．．．．．．．．．．．．．．．．．．．．．（25）16、检验的设备的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（25）※△1、装置的外部检查(检验结果:正确的打“√”,否则打“×”)2、绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)试验前的准备工作:（1）将保护装置主机和从机的保护电源插件（DC）、CPU插件(CPU)、管理/录波插件(MONI)、信号插件(SIG)、跳闸出口插件（OUT）拔出机箱，其余插件全部插入。

RCS-915AB保护装置校验1危险点分析2安全措施--------------------------3母线保护全部校验流程图4.作业程序和作业标准(试验记录见附录A) 4.1开工4.2检修电源的使用4.3检修内容及结果-------------5.验收记录-------------附录A（资料性附录）RCS-915AB母线保护全部检验试验报告1 检验报告填写说明本检验报告适用于RCS-915AB母线保护。

检验人员根据具体工程的保护功能配置，选择相应调试项目。

检验人员对检验报告中所列的保护检验项目，在其对应表格内划“/“表示删除。

试验说明：a)注意：动作信号灯是否同设计要求一致；b)注意：保护动作出口继电器是否同设计要求一致；c)用“X”表示不动作/不正确，用“√”表示动作/正确。

2 装置外观及接线检查3 绝缘电阻及介质强度检测-------------3.1 绝缘电阻检查3.2 介质强度检查4 逆变电源的检验检验逆变电源的自启动性能5 通电初步检查5.1 保护单元通电检查-------------5.2 管理单元通电检查5.3 液晶板检验6 定值整定-------------7 开入量回路检查7.1 隔离开关接点检查--------------------------7.3 其他开入及压板检查-------------7.4 隔离开关位置强投检验7.5 切换把手检查8 功耗测量直流功耗测量9 模数变换系统检验9.1 采样通道的零漂试验-------------9.2 电流幅值试验9.3 电流相位试验-------------9.4 电压幅值试验9.5 电压相位试验10 保护定值检验10.1 母差启动定值-------------10.2 比率制动特性检验比率制动系数：10.3 复合电压闭锁定值校验10.3.1 低电压定值校验10.3.2 负序电压定值校验-------------10.3.3 零序电压定值校验10.4 充电保护定值校验10.4.1 母联充电保护10.4.2 分段充电保护10.4.2.1 分段I充电保护10.4.2.2 分段II充电保护-------------10.510.5.1 母联失灵保护动作定值及动作时间校验I母任意一回故障电流；I210.5.2 母联死区保护动作定值及动作时间校验I1：I母任意一回故障电流；I2：母联电流10.5.2.1 母联在分位-------------10.5.2.2 母联在合位10.5.3 母联非全相保护动作定值及动作时间校验10.6 母联、分段过流定值校验10.6.1 母联过流电流定值10.6.2 母联过流零序电流定值-------------10.6.3 分段I过流电流定值10.6.4 分段I过流零序定值10.6.5 分段II过流电流定值-------------10.6.6 分段II过流零序定值10.7 失灵保护检验10.7.1-------------10.7.210.8 TA断线校验10.9 TV断线校验-------------11 输出触点和信号检查11.1 输出接点检查-------------11.2 信号检查11.3 录波信号-------------12 整组试验12.1 整组动作时间测量12.2 外部逻辑回路检查13 断路器传动试验14 定值与开关量状态检查-------------16-------------。

RCS-915微机母差保护现场投运试验规程1. 保护装置整定值（含控制字的设置）与软件版本校核1.1 检查各保护的程序版本号及校验码并做好记录。

1.2 核对保护装置整定值与整定通知单应一致。

1.3 针对主TA不同变比，各单元调整系数应按下述原则整定。

以多数相同的TA变比N为基准进行折算，将基准TA变比调整系数设定为1，其它各单元的调整系数则为该单元TA变比除以基准变比N的商值（各主TA变比关系可不要求整数倍），调整系数的计算只与一次额定电流有关，与二次额定电流无关。

举例说明见下表。

表一：单元 L1 L2 L3 L4主TA变比 1200/5 600/5 600/1 600/5调整系数 2 1 1 1最大的调整系数不宜超过2，否则会影响差流的计算精度。

1.4 核对TA二次额定电流（1A或5A）与定值通知单应一致。

若二次额定电流有1A和5A混用，应仔细检查各单元的TA二次额定电流与保护装置内中间变流器的参数一致。

2. 装置电流回路极性及中间变流器检查将所有单元切换到I段母线上，从两个单元的同相电流输入端子上通入穿越的1A电流（两单元流过的电流幅值相等，相位相差180º）检查装置的差电流。

举例说明如下：2.1 选取表一中L2单元的电流极性作为基准，对L4单元的电流极性进行检查。

试验电流从L2单元的A相端子上输入，从L4单元的A相端子上输出。

当试验电流为1A时，查看母差保护装置的A相差电流，其值应不大于0.1A。

同样试验应在B、C相进行。

2.2 选取表一中L2单元的电流极性作为基准，对L3单元的电流极性进行检查。

试验电流从L2单元的A相端子上输入，从L3单元的A相端子上输出。

由于两单元的调整系数一样而TA二次额定电流不一样，其差流显示值应如下表（In=5A）。

同样试验应在B、C相进行。

单元通入电流量电流显示值差流显示值L2 1A 1A 4±0.1AL3 1A 5A2.3 选取表一中L2单元的电流极性作为基准，对L1单元的电流极性进行检查。

维普资讯
第３ ５卷 第 １ ４期 ２０ ０７年 ７ １ 月 ６日
Ｖ＿ ． ５ ＮＯ １ ቤተ መጻሕፍቲ ባይዱ ０ ３ ．４ １ Ｊ ｌ ６ ０ ｕ ｙ １ ，２ ０７
优化 Ｒ Ｓ ９ Ｂ型母差保 护检验方法 的讨论 Ｃ － １Ａ ５
林 岿
（ 邵武供电局 ，福 建 邵武 ３４ ０ ） ５ ０ ０ 摘要 ：以往 的母差保护检验方法 由于接线 复杂、频繁地在运行 中的电流回路上 更改接线 ，存在诸 多弊端 ，如检验效率低 、出
Ｌ Ⅱ Ｋｕ ｉ
（ ｈ ｏ ｏ ｒＳ ｐ ｌ ｒ ａ Ｓ ａ ｗｕＰ ｗｅ ｕ ｐｙＢｕｅ ｕ，Ｓ ａ ｗｕ３ ４ ０ ｈ ｏ ５ ０ ０，Ｃｈｎ ｉａ）
Ａｂ ｔ ａ ｔ Ｆ ｒ ｒ ｅ ｅ ａｒｘ ｄ ｆｅｅ ｔ ｌ ｒ ｔ ｃｉ ｎ ｉ ｓ ｅ ｔ ｎ ｍｅｈ ｄ ｈ ｓ ｎ ｉａ ｖ ｎａ ｅ ｅ ａ ｓ ｆ ｔ ｗｉ ｎ ｏ ｌｘ ａ ｄ ｓｒ ｃ： ｏ ｍｅ ｎ ｒ ｔ ｉ ｒ ｎ ｉ ｏ ｅ ｔ ｎ ｐ ｃｉ ｔ ｏ ａ ｇ ｉ ａｐ ｏ ｏ ｍａ ｙｄ ｓ ｄ ａ ｔ ｇ ｓｂ ｃ ｕ ｅｏ ｓ ｉ ｉ ｒ ｇ ｃ ｍｐ ｅ ｎ ｆｅ ｕ ｎｌ ｈ ｇ ｎ ｒｎ ｎ ｔｅ ｃ ｒｅ ｔ ｌ ｏ ｎ ｏ ｅ ａｉ ｎ ｏ ｘ ｍｐ ｅ ｉ ｈ ｓ ａ ｌ ｗ ｎ ｐ ｃ ｉ ｎ ｅ ｃｅ ｃ ｄ ｇ ｅ ｏ ｇ ｒｑ ｅ ｔ ｃ ａ ｉ ｇ ｗｉ ｇ ｏ ｕ ｒ ｎ ｏ ｐ ｉ ｐ ｒ ｔ ．Ｆ ｒ ｅ ａ ｌ ， ａ ｏ ｉ ｓ ｅ ｔ ｆ ｉｎ ｙ ａ ｏ ｓ ｗｒ ｎ ｙ ｎ ｉ ｈ ｏ ｔ ｏ ｉ ｎ ｒｑ ｅ ｔ Ｗ ａ。 ｍｏ ｅｉ ｉ ａ ｙ ｔ ｒ ｕ ｅ ｏ ｅ ｙ Ｔ ｍｐ ｏ ｅ ｔ ｓ ｏ ｄ ｃ ｉ ，ｔｒ ｕ ｈ ｃ ａ ｉ ｇ ｔｓ ｒ ｇ ｓ ｉ ｒ ｔｃ ｉ ｆｅ ｕ ｎｌ ． ｈ ｔ ｒ ． ｓ ｅ ｓ ｏ ａｏ ｓ ｐ ｎ ａ ｗａ 、 ｏ ｉ ｒ ｖ ｉ ｃ ｎ ｉｔ ｎ ｈ ｏ ｇ ｈ ｇ ｎ ｅ ｔ ｗｉ ｎ ｕ ｔｐ ｏ ｅ ｔ ｎ ｙ Ｓ ｔ ｈ ｏ ｎ ｉ ｏ ｐ ｒ ｏ ａ ｏ ｕ ｅ ｅ ｕ ｓｒ ｍｅ ｔ ｓ ａ ｏ ａ ｌ ． ａ ｋ ． ｉ ｉ ｉ ｇ ｈ ｓｄ ｓ ｕ ｓ ｄ ｔ ｅＲＣＳ ９１ ＡＢ ｇ ｎ ｒ ｔ ｘｄ ｆｅ ｅ ｔ ｌ ｅ ｓ ｎ ｌ ｍｐ ｔ ｒ ｏｄ ｂ ｇｉ ｔ ｃ ｔ ｎ ｕ ｎ ｅｒ ｓ ｎ ｂ ｙ ｃ ｎ ｍａ ｅｉ Ｔｈ ｓｗｒ ｎ ａ ｉｃ ｓ ｅ ｕ ｅ ｔ ｔ ｈ 一 ５ ｅ ｅ ａｒ ｉｆｒ ｎ ｉ ｉ ａ

4
按键‘↑’，‘↓’用来滚动选择要修改的定值，按键 ‘←’，‘→’用来将光 标移到要修改的那一位，‘+’和‘-’用来修改数据， 按键‘ESC’为不修改返回， 按‘ENT’键液晶显示屏提示输入确认密码，按次序键入‘+←↑-’,完成定值整定 后返回。
注：若整定出错，液晶会显示出错位置，且显示三秒后自动跳转到第一个出错 的位置，以便于现场人员纠正错误。另外ቤተ መጻሕፍቲ ባይዱ切换到无效定值区或系统参数定值整定 后，母差保护定值和失灵保护定值必须重新整定，否则装置认为该区定值无效。
时，对应的电流回路应处在开路状态；在测电压回路零漂时，对应电压回路处在短 路状态；
合格判据：要求测得零漂值均在 0.01IN(或 0.05V)以内。检验零漂时，要求在 一段时间(5min)内零漂值稳定在规定范围内。 6.2 模拟量幅值线性度检验
测试方法：在电流测试时可以用继电保护综合测试仪的常规方式加入对称正序 三相电流，电流分别为 0.1IN 、0.5IN、 IN 、3IN、5IN 进行测试，要求保护装置的 采样显示值与外部表计测量值的误差应小于 5%。在交流电压测试时可以用继电保 护综合测试仪的常规方式加入对称正序三相电压，交流电压分别为 1、15、30、50、 65V。 合格判据：进入“保护状态”菜单中“保护板状态”的“交流量采样”子菜单，在液 晶显示屏上显示的采样值应与外部表计(监视表计精度应在 0.5 级以上)测量值的误差 应不大于±5%。，同样校验管理板的交流量采样精度，其误差应小于±5％。 试验方法及试验接线：（以母联为例）
四 打印机与保护装置的联机试验
进行本项试验之前，打印机应进行通电自检。将打印机与微机保护装置的通信 电缆连接好。 将打印机的打印纸装上，并合上打印机电源。在装置使用参数中查看打印机设置为 召唤打印。在主接线图或保护动作报告或自检报告状态下，按‘ESC’键进入菜单。 在菜单中选中“打印报告”，即可对选中的报告、录波波形和整定值进行打印。

RCS915AB型母线保护装置现场检修工艺与质量标准1.1 检验前准备工作项目检修工艺质量标准保护装置定检前的准备工作1.根据上次定检情况及机组运行状况制定技术措施。

2.落实图纸、备品、备件等的准备。

3.检修前办理工作票。

1.在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的一、二次设备情况，及运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。

2.应具备与实际状况一直的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、项目检修工艺质量标准工具和连接导线等。

3.在运行设备上进行检验工作时，必须事先取得发电厂或变电站运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。

1.2 二次回路绝缘检查项目检修工艺质量标准保护装置绝缘电阻1.试验前准备工作如下:a) 1.1断开直流电源，交流电压空开，并断开保护装置与其他装置的连线。

1.在对二次回路进行绝缘检查前，必须确认被保护设备的断路器、电流互感器全检测 1.2将保护装置的CPU插件、管理板插件拔出机箱，并将面板与CPU插件、管理板插件、信号插件的连线断开，其余插件全部插入。

1.3将打印机与微机保护装置断开。

1.4保护屏上各连接片置“投入”位置。

1.5检查被保护设备的断路器、电流互感器全部停电，电压回路已与其他单元设备的回路断开。

2.将电流回路的接地点拆开，用1000V摇表测量所有电流、电压及直流回路对地的绝缘电阻。

部停电，交流电压回路已在电压切换把手或分线箱处与其它回路断开，并与其它回路隔离完好，才允许进行。

2. 绝缘电阻试验装置在标准大气环境条件下进行绝缘电阻试验时，应满足以下要求：a) 电源输入端对地(机箱金属外壳)用1000V绝缘电阻表测试，其绝缘应不小于300MΩ；b) 电压、电流输出端对地(机箱金属外壳)用500V绝缘电阻表测试，其绝缘应不小于50MΩ：c) 开关量输入端、输出端对地(机箱金属外壳)用500V绝缘电阻表测试，其绝缘应不小于50MΩ；1.3 外观检查项目检修工艺质量标准母线保护屏柜及保护装置外观检查1. 检查装置型号应与设计相同，检查直流电源电压以及CT而定电流值应与现场情况匹配。

闭锁元件开放。在动作于故障母线跳闸时必须经相应的母线电压闭锁元件闭锁。
图3.4母差保护的工作框图（以I母为例）
当用于中性点不接地系统时，将“投中性点不接地系统”控制字投入，此时电压闭锁元件为Ul≤Ubs；U2≥U2bs（其中Ul为线电压，U2为负序相电压，Ubs为线电压闭锁值，U2bs为负序电压闭锁定值）。
RCS—915AB型微机母线保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。
1.3
允许TA变比不同，TA调整系数可以整定
高灵敏比率差动保护
新型的自适应阻抗加权抗TA饱和判据
完善的事件报文处理
友好的全中文人机界面
灵活的后台通讯方式，配有RS-485和光纤通讯接口(可选)
2.
机箱尺寸：487mm（宽）×285mm（高）×530.4mm（深）。
嵌入式安装。
2.
两个RS-485通讯接口，一个光纤通讯接口（可选）。
通讯规约：电力行业标准DL/T667-1999(idt IEC60870-5-103)
3
3.1
装置核心部分采用Mortorola公司的32位单片微处理器MC68332，主要完成保护的出口逻辑及后台功能，保护运算采用AD公司的高速数字信号处理（DSP）芯片，使保护装置的数据处理能力大大增强。装置采样率为每周波24点，在故障全过程对所有保护算法进行并行实时计算，使得装置具有很高的固有可靠性及安全性。具体硬件模块图见图3.1。
Id > Icdzd
其中：Id为大差动相电流；Icdzd为差动电流起动定值。
母线差动保护电压工频变化量元件或差流元件a）常规比率差动元件
动作判据为：
（1）

RCS-915系列母线保护试验项目及异常处理一．试验接线电压：I母三相电压电流：支路1，支路2，母联电流二．定值整定出现报文“该区定值无效”。

定值区号或系统参数定值整定后，母差保护和失灵保护定值必须重新整定。

√三．采样值检查1．II母电压：无外加量，采样值中电压却为额定电压。

（切换开关的使用；定值中“投一母TV”，“投二母TV”；两者为“或”逻辑。

）√2．“线1电流”为三相对称电流，大小为1A装置显示为0：系统参数中“线路01TA调整系数”整定为“0”。

√装置显示为2A：系统参数中“线路01TA调整系数为“2”。

√三相电流都偏小：把座未插紧，造成分流。

√3．相角显示基准：超前于I母A相电压。

√4．刀闸位置开入显示；模拟盘的自动与强通，强断。

√四．异常告警处理1．“报警”灯亮，“运行”灯灭，报文“光耦失电”。

运行灯灭，保护闭锁。

插件把座接触不良，4B29（隔离正）, 4B30（隔离负）。

1B，2B，3B同。

√2．“位置告警”灯亮。

有电流刀闸位置，刀闸位置确认按钮使用（虚接1CD上的ZD4）。

√五．功能性试验及保护动作行为分析1．模拟区外故障，起动继电器动作（可听见响声），无起动报告。

差动保护中起动元件有两个：“电压工频变化量元件”，差流元件，仅仅“电压工频变化量元件”动作不出报告。

2．模拟“I母A相故障”，面板上“跳I母”“跳II母”均亮；报文“母差跳I母”，“母差跳I母”。

2．1定值“投单母方式”为1；压板开入“投单母”为1。

√2．2 把1LP2-1上的公共线接到1LP2-2上。

√3．校验“比率制动系数低值”，出现报文“母差后备段全跳”。

检查“大差动作，小差不动作”的原因，掌握试验方法，了解仅有大差取低值。

4．跳位死区保护：母联电流不计入小差的条件。

5．母联充电保护投入条件：TWJ=1；至少有一条母线无压；母联无流。

6．母流过流定值整定为5A，需外加10A才动作：母联调整系数整定0.5。

六．打印总打印与分类打印，RCS915A的打印波特率固定为9600，若打印机的波特率与之不对应，则会打印出乱码。
