2020二级注册建筑师《场地设计》考点解析：综合布
线系统组成
各种综合布线产品一般由7个独立的子系统组成，采用星形结构，可使任何一个子系统独立地进入综合布线系统中。
这7个子系统为：
(1)工作区子系统，是指从信息插座连接各种终端设备(包括电话、计算机、摄像机等)的区域;
(2)配线子系统，是从楼层配线设备延续到与它相连接的信息插座
的部分，由楼层配线架(idf)至信息插座的水平线缆长度不得超过90m;
(3)干线子系统，是由建筑物设备间的配线设备(mdf)延伸到各楼
层交接间的配线设备(idf)部分;(4)设备间子系统，是在每一栋大楼的
适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，实
行网络管理的场所，它是整个建筑物的主要布线区;
(5)管理子系统，是连接干线子系统的纽带，同时又可为同一楼层
组网提供条件，楼层配线间是管理子系统的管理和操作的场所，有无
源设备和有源设备，故设计楼层配线间的几何尺寸不能太小，最小深
度1.2m，宽度可根据工作区数量定，如200个信息点时大于1.5m，201～400个信息点大于2.2m，401～600个信息点大于2.8m等;
(6)建筑群子系统，有两个以上建筑物的电话、数据、电话系统构
成的综合布线系统。
在建筑群综合布线系统中其连接各建筑物之间的
缆线和配线设备就共同组成了建筑群子系统。
(7)进线间，进线间是建筑物外部通信和信息管线的入口部位，并
可作为入口设施和建筑群配线设备的安装场地。

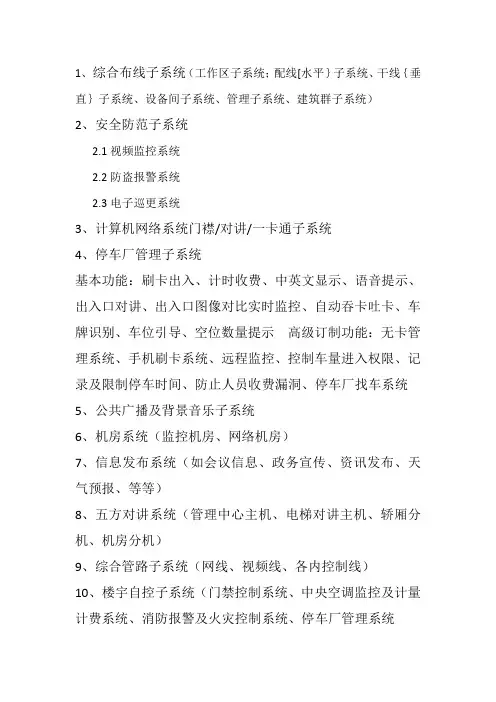

综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。
任务2、综合布线系统的7大组成部分(2课时)欢迎交流/P5-P9【教学知识点】1.工作区子系统2.水平子系统3.垂直子系统4.管理间子系统5.设备间子系统6.进线间子系统7.建筑群子系统【重点】水平子系统1.工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等，常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.水平子系统水平子系统在GB50311国家标准中称为配线子系统，以往资料中也称水平干线子系统。
水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。
3.垂直子系统垂直子系统在GB50311国家标准中称为干线子系统，提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。
4.管理间子系统管理间子系统也称为电信间或者配线间，一般设置在每个楼层的中间位置。
5.设备间子系统设备间在实际应用中一般称为网络中心或者机房。
是在每栋建筑物适当地点进行网络管理和信息交换的场地。
6.进线间子系统进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
7.建筑群子系统建筑群子系统也称为楼宇子系统，主要实现楼与楼之间的通信连接，一般采用光缆并配置相应设备，它支持楼宇之间通信所需的硬件，包括缆线、端接设备和电气保护装置。
【配套习题】1.综合布线系统的七个子系统包括哪些？工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。
1. 工作区子系统(Worklocation)：工作区子系统图目的是实现工作区终端设备与水平子系统之间的连接，由终端设备连接到信息插座的连接线缆所组成。
工作区常用设备是计算机、网络集线器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等。
2. 水平子系统(Horizontal)：水平子系统图目的是实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。
如果需要某些宽带应用时，可以采用光缆。
信息出口采用插孔为ISDN8芯（RJ45）的标准插口，每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。
3. 管理子系统(Administration)：本子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。
4. 垂直干线子系统(Backbone)：目的是实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。
该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。
系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。
常用介质是大对数双绞线电缆和光缆。
5. 设备室子系统(Equipment)：本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。
综合布线系统包括哪7个子系统
综合布线系统可划分成七个子系统：工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、光缆传输系统。
1、工作区子系统
一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统
配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统
管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6、建筑群子系统
建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
7、光缆传输系统
当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与
建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
认识综合布线系统构成网络七大子系统布线方法综合布线系统是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统，它可划分成七个子系统，工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统。
那么，这七个子系统在布线时，有哪些注意事项？PS:有些朋友如果不太了解这七个子系统，可以看下面一篇详细讲解。
1、工作区子系统一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
设计要点：·一个工作区的服务面积可按5～10m估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。
·工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机监视器等终端设备的设置和安装。
工作区子系统包括办公室、写字间、作业间、技术室等需用电话。
工作区适配器的选用应符合下列要求：·在设备连接器处采用不同信息插座的连接器时，可以用专用电缆或适配器。
·当在单一信息插座上开通ISDN业务时，应用网络终端适配器。
·在配线（水平）子系统中选用的电缆（介质）不同于设备所需的电缆（介质）时，宜采用适配器。
·在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器。
·对于网络规程的兼容性，可用配合适配器。
·根据工作区内不同的电信终端设备可配备相应的终端适配器。
2、配线子系统配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
设计要求：·根据工程提出近期和远期的终端设备要求。
·每层需要安装的信息插座数量及其位置。
·终端将来可能产生移动、修改和重新安排的详细情况。
·一次性建设与分期建设的方案比较。
综合布线系统新标准的各个子系统功能以及分布示意图
综合布线系统根据功能和实施区域的不同，可以划分成7个子系统，分别为：工作区子系统，配线子系统，干线子系统，建筑群子系统，设备间子系统，进线间子系统，管理子系统。
图1给出了各子系统在整个系统中所处的位置。
图1 综合布线系统各子系统分布示意图
1)工作区子系统：一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。
工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
2)配线子系统：配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
3)干线子系统：干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
4)建筑群子系统：建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
5)设备间子系统：设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。
对于综合布线系统工程设计，设备间主要安装建筑物配线设备。
电话交换机、计算机主机设备及入口设施也可与配线设备安装在-起。
6)进线间子系统：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
7)管理子系统：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

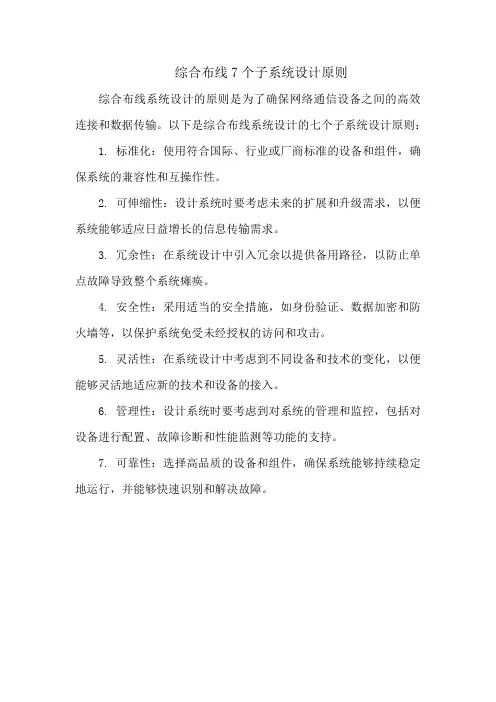

综合布线7个子系统设计原则
综合布线系统设计的原则是为了确保网络通信设备之间的高效连接和数据传输。
以下是综合布线系统设计的七个子系统设计原则：
1. 标准化：使用符合国际、行业或厂商标准的设备和组件，确保系统的兼容性和互操作性。
2. 可伸缩性：设计系统时要考虑未来的扩展和升级需求，以便系统能够适应日益增长的信息传输需求。
3. 冗余性：在系统设计中引入冗余以提供备用路径，以防止单点故障导致整个系统瘫痪。
4. 安全性：采用适当的安全措施，如身份验证、数据加密和防火墙等，以保护系统免受未经授权的访问和攻击。
5. 灵活性：在系统设计中考虑到不同设备和技术的变化，以便能够灵活地适应新的技术和设备的接入。
6. 管理性：设计系统时要考虑到对系统的管理和监控，包括对设备进行配置、故障诊断和性能监测等功能的支持。
7. 可靠性：选择高品质的设备和组件，确保系统能够持续稳定地运行，并能够快速识别和解决故障。
