离心泵维修内容水泵小修：1.机械密封更换清洗。
2.检查与调整联轴器的同轴度及轴向间隙，更换联轴器的易损件。
3.检查轴承及油路，更换润滑油。
4.检查冷却系统及清洗水垢。
5.消除在运行中所发现的缺陷及渗漏，检查及紧固各部螺栓。
6.清扫及检查检修所属阀门。
水泵大修：1.包括小修内容。
2.检查机械密封，修理及更换零件。
3.解体检查各部零件的磨损，腐蚀和冲蚀程度，予以修复或更换。
4.检查轴的磨损腐蚀和直线度，进行修复。
5.测定叶轮的静平衡及检查转子的动平衡。
6.检查轴承的磨损情况，刮研轴瓦，调整间隙，以及更换轴承。
7.检查与调整叶轮密封环，轴套，压盖，轴封，等各部间隙。
8.检查或校验压力表。
9.检查，清扫以及修理电机。
单级双吸离心泵的拆装解体步骤1、分离泵壳1) 拆除联轴器销子，将水泵与电机脱离2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。
起吊时应平稳，并注意不要与其它部件碰磨3、吊转子1) 将两侧轴承体压盖松下并脱开2) 用钢丝绳拴在转子两端的填料压盖处起吊，要保持平稳、安全。
转子吊出后应放在专用的支架上，并放置牢靠4、转子的拆卸1) 将泵侧联轴器拆下，妥善保管好连接键2) 松开两侧轴承体端盖并把轴承体取下，然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈3) 将密封环、填料压盖、水封环、填料套等取下，并检查其磨损或腐蚀的情况4) 松开两侧的轴套螺母，取下轴套并检查其磨损情况，必要时予以更换5) 检查叶轮磨损和汽蚀的情况，若能继续使用，则不必将其拆下。
如确需卸下时，要用专门的拉力工具边加热边拆卸，以免损伤泵轴装配顺序1、转子组装1) 叶轮应装在轴的正确位置上，不能偏向一侧，否则会造成与泵壳的轴向间隙不均而产生摩擦。
2) 装上轴套并拧紧轴套螺母。
为防止水顺轴漏出，在轴套与螺母间要用密封胶圈填塞。
讲课内容：离心式水泵的工作原理和检修工艺及质量标准一、离心式水泵工作原理：离心泵是利用高速旋转的叶轮叶片带动水转动，将水甩出从而达到输送的目的离心的概念。
比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力。
但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。
离心式水泵的组成：是由叶轮、密封环、泵轴、轴承、泵体、填料函等组成。
1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
滚动轴承使用的润滑剂加油要适当（一般为2/3～3/4的体积）太多会发热，太少又有响声并发热。
滑动轴承使用的是透明油作润滑剂，加油到油位线。
太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故。
5、密封环的作用是阻止泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低，但是密封环与叶轮的配合间隙也不能过小，过小会造成叶轮与泵壳摩擦产生磨损。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。
填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流到外面来也不让外面的空气进入到泵内，始终保持水泵内的真空。
当然泵轴与填料摩擦产生热量，这热量就要靠水封管注水到水封圈内使填料冷却，保持水泵的正常运行。
现水泵上不止使用盘根密封，而采用机械密封和螺旋密封，机械密封是由动环与静环组成密封面，其具有密封可靠，在长期运转中密封状态很稳定，泄露量很小，其泄露约为软填料密封的1%；使用寿命长，在油、水介质中一般可达1～2年或更长等等优点。

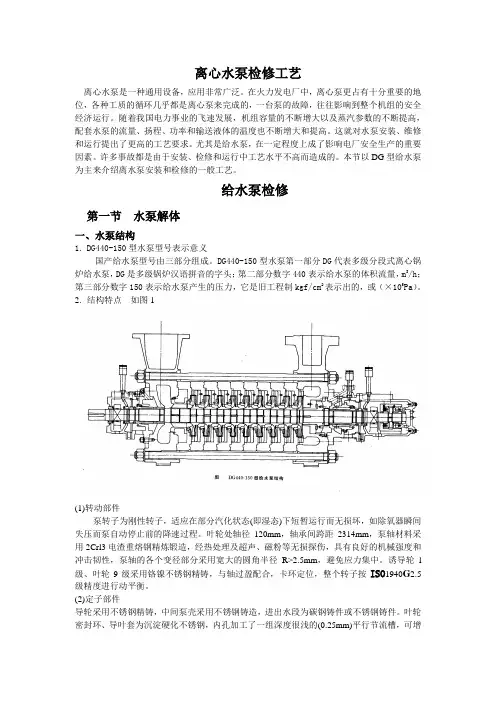

离心水泵检修工艺离心水泵是一种通用设备，应用非常广泛。
在火力发电厂中，离心泵更占有十分重要的地位，各种工质的循环几乎都是离心泵来完成的，一台泵的故障，往往影响到整个机组的安全经济运行。
随着我国电力事业的飞速发展，机组容量的不断增大以及蒸汽参数的不断提高，配套水泵的流量、扬程、功率和输送液体的温度也不断增大和提高。
这就对水泵安装、维修和运行提出了更高的工艺要求。
尤其是给水泵，在一定程度上成了影响电厂安全生产的重要因素。
许多事故都是由于安装、检修和运行中工艺水平不高而造成的。
本节以DG型给水泵为主来介绍离水泵安装和检修的一般工艺。
给水泵检修第一节水泵解体一、水泵结构1.DG440-150型水泵型号表示意义国产给水泵型号由三部分组成。
DG440-150型水泵第一部分DG代表多级分段式离心锅炉给水泵，DG是多级锅炉汉语拼音的字头；第二部分数字440表示给水泵的体积流量，m3/h；第三部分数字150表示给水泵产生的压力，它是旧工程制kgf/cm2表示出的，或（×105Pa）。
2.结构特点如图1(1)转动部件泵转子为刚性转子，适应在部分汽化状态(即湿态)下短暂运行而无损坏，如除氧器瞬间失压而泵自动停止前的降速过程。
叶轮处轴径120mm，轴承间跨距2314mm，泵轴材料采用2Crl3电渣重熔钢精炼锻造，经热处理及超声、磁粉等无损探伤，具有良好的机械强度和冲击韧性，泵轴的各个变径部分采用宽大的圆角半径R>2.5mm，避免应力集中。
诱导轮l 级、叶轮9级采用铬镍不锈钢精铸，与轴过盈配合，卡环定位，整个转子按ISO1940G2.5级精度进行动平衡。
(2)定子部件导轮采用不锈钢精铸，中间泵壳采用不锈钢铸造，进出水段为碳钢铸件或不锈钢铸件。
叶轮密封环、导叶套为沉淀硬化不锈钢，内孔加工了一组深度很浅的(0.25mm)平行节流槽，可增加节流阻力，大大减少泄漏，使其能保持光滑衬套的水力刚度，提高转子刚性，而且不易磨损和咬合。
生产培训教案
主讲人：
技术职称：
所在生产岗位：外围机电班
讲课时间： 2011 年 01 月 13 日
培训题目：水泵解体与检修学习
培训目的：
新进人员对水泵的认识与水泵基本原理和常见故障处理。
已提高人员的技能。
内容摘要：
一、了解泵体的主要部件
二. 检修泵做好每个零配件的标记
二、水泵的作用，水泵解体，零配件型号，
三、零配件之间配合间隙
培训内容：
一、泵体的主要部件
(一).泵体
泵体：检修前，确认泵体属于什么样体积的泵。
泵的种类很多
比如
1 自吸泵腋下泵长轴泵多级泵电泵；单叶泵等；
1自吸泵：我们厂生活污水泵房用的就是这样的系列
2.长轴泵；我们厂循环水滤网冲洗水泵所用这样的洗礼系列。
3. 多级泵；我们厂凝结水给水泵，简称（凝泵）是这样的系列。
4.电动给水泵；简称（电泵）
5. 单叶泵；我们厂闭式水冷却水用泵，采用这样的系列
（二）、水泵的配件
1.生泵配件；泵体；轴；轴承；键；叶轮；锁紧螺母靠背轮等。
2.凝泵；电泵与其它的泵结构就不同；它的主要配件分；靠背轮；轴；上瓦；下瓦；导向瓦；油环；进油孔与排油窗等结构组成；
二、使用水泵原理
（一）、使用水泵可以加压水的流量，对污水排放
1水泵检修：泵的解体检修对设备了解，查看设备没有检修前运行情况，检查停运泵的数据，油质，油位；异常声音；等情况。
2解体检修前，现场的布置，工器具与配件准备工作。
3. 水泵解体检修前必须检查停运泵的安全措施，和安全隔离措施，与泵体内遗留的压力差
三. 检修泵做好每个零配件的标记
1泵解体；解体工作开始做好每一个部件的记号并做好解体的记录。
2.解体下来的零部件检查损坏。
损坏程度，做好部件记录，损坏时什么原因造成的，原因的记录
3.解体的配件，型号，编码；做好记录
四. 零配件之间配合间隙
1 零部件的测量；
1.检查轴的大小。
轴承内径与外径尺寸用（内径千分尺）测量。
外径可以用外径千分尺也可以用游标卡尺测。
2 .叶轮与口环的测量；
1.在测量泵的口环时，仔细阅读厂家说明书或电厂制定检修文件包中对泵要求的系数。
3.高速泵；
1.以上讲的电动给水泵；简称（电泵）它的结构是有。
上瓦；下瓦组成滑动。
检修这样高速泵体，特别注意上瓦；下瓦之间的配合间隙，要以塞尺或压铅丝测量。
数据一定准确不得弄虚作假。
4. 轴承
1.轴承；检查新配件轴承与拆卸使用过的轴承型号是否一致，并测量内外径的尺寸记录
5. 轴承清洗，
1.新轴承也是要清洗，检查新轴承配合间隙，在做清洗工作。
五.设备回装
1.泵的回装
1.水泵回装；检查泵体垃圾清理，检查泵体缺陷的存在，消除泵体原有的缺陷，并做好缺陷的记录。
2.回装零配件检查配件的清洁度，检查配件与机体配合间隙，一定符合厂家或电厂制定的作业指导书的数据。
不符合，不
给验收。
3. 在回装每个零部件时注意拆卸过程中的顺序为反过程，做好配件记号对号，一致。
4.在更换新轴承时，检查轴承清洁度，测量轴承内径数据与轴的数据≥轴承数据的4－8丝。
然后对轴承的加热进行回装工作。
六.靠背轮
1，清理靠背轮与轴接触面的垃圾，锈。
打磨清洁无毛刺。
2.清理完毕后。
测量靠背轮内径数据与轴颈数据，并卓号记录。
3. 回装靠背轮加热准备工具；
一．加热器；氧气；乙炔；大锤；铜棒；垫木；测温仪
二．在靠背轮加热过程中，温度达到200-280度。
靠背轮内径膨胀大于轴颈的3-5丝。
快速动作安装。
安装完毕后，让靠背轮自然冷却。
4．靠背轮找中心；
一．检查靠背轮表面；清理垃圾；油漆
二．装找正工器具，百分表，和百分表坐；加装百分表坐；与百分表连接.
4.回装完毕后清理现场。
5 .押票试运，检测泵的震动值，和轴承运行温度。
合格后接票，正常投入运行
