《电阻》精品课件ppt

《电阻》精品课件ppt

05
电阻相关材料及技术发展
1
电阻材料及特性
2
3
线绕电阻、碳合成电阻、碳膜电阻、热敏电阻等。
电阻材料分类
电阻率、电导率、热导率、硬度、熔点等。
电阻材料特性
根据不同电阻器的制造工艺和使用环境，选择适合的电阻材料。
电阻材料与工艺的匹配
电阻器制造流程
不同电阻器的制造难点与重点
电阻器的封装与防护
电阻器制造工艺和材料
电容器外观识别
电容器通常呈圆柱形或方形，圆柱形电容器外观上有一个色环和一个字母标识，方形电容器则有四个色环和一个字母标识。通过色环可以识别电容器的耐压值、误差和容量等参数。
电阻器和电容器的外观识别
03
电阻选用及应用
电阻选用原则
根据电路的具体要求，选择精度等级和误差范围合适的电阻。
精度选择
额定功率
检查阻值
记录所调电阻器的阻值及原始数据。
记录数据
检测电阻故障的技巧
检查电阻器是否有烧焦、裂纹、变色、脱焊等现象。
检查外观
用万用表测量电阻器的阻值，判断其是否接近标称阻值。
测量阻值
检查电阻所在的电路是否存在异常，如短路、断路等现象。
检查电路
观察电阻器在工作时的温度是否正常，防止过热导致故障。
检查温度
掌握电阻的测量及误差分析
课程目的
预期收益
学会分析电路中电阻的作用
学会计算电路中电阻的阻值
学会分析电路中的电流和电压等参数
02
电阻基础知识
电阻是一种限流元件，它对电流流动具有阻力作用，可以限制电流的流动，从而实现对电流的调节和控制的电子元件。
电阻定义
电阻的物理特性包括导体、绝缘体和半导体。其中导体电阻率较小，而绝缘体电阻率较大，半导体电阻率介于两者之间。

16.3电阻课件

16.3电阻课件

电阻的大小：
R= ρ
L S
及温度（ ρ 表示材料的电阻率）
小结
1．物理学中，用电阻来表示导体对电流阻碍 作用的大小。
2．电阻的单位是欧姆，简称欧，符号Ω。
3．电阻是导体本身的性质。它的大小取决于 导体的材料、长度、横截面积，还受温度影响。 与U、I和是否使用无关。
B 24 0.024
B
A
A
B
B
铜材料的导电性比铁好。
A A B
思路：控制变量法 控制变量法
B、D、E A、B、C
C、F、G
巩固练习
【填空】一个导体接在3伏的电源ቤተ መጻሕፍቲ ባይዱ，电阻大小为 10欧，若从电路中取下这个导体，导体的电阻值为 ___1_0___欧。
分析：电阻是导体本身的一种性质，大小与电 流、电压、是否使用无关。
巩固练习
制成 （ C ）
A．纳米材料 B．金属材料 C．半导体材料 D．超导材料
巩固练习
【选择】在电厂发电、输送电力等方面要大大降低 由于电阻引起的电能损耗，最理想是使用以下材料
中的（ A ）
A．超导体材料 C．半导体材料
B．绝缘体材料 D．导体材料

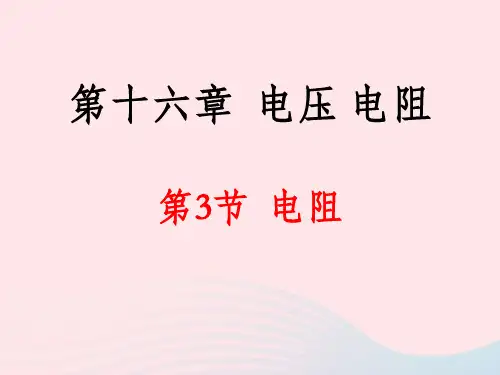

第十六章 电压 电阻
第3节 电阻
①
℃ ②滑动变阻 ③热敏电阻 ④光敏电阻
实物
电阻器
在电子技术中，我们常用到有一定电阻值的元
件——电阻器，也叫做定值电阻，简称电阻。电路
图中用符号
表示。
实验探究
影响电阻大小的因素
分析：控制变量——材料？长度？、横截面积？
电阻的大小由材料ρ、长度L、横截面积S和温度决定。 电阻的大小与电流、电压、是否使用无关。
【问答】 （1）高压线的绝缘子（如图）为什么用陶瓷 材料而不用玻璃？ 陶瓷的导电能力最弱。

电阻第共35张PPT)

电阻第共35张PPT)

性能参数解析
01
02
03
04
电阻值
电阻器的基本性能参数，表示 电阻器对电流的阻碍作用大小
。
精度
电阻器实际阻值与标称阻值之 间的偏差程度，精度越高，偏
差越小。
额定功率
电阻器能够长期连续工作而不 损坏的最大功率。
温度系数
表示电阻值随温度变化的程度 ，对于精密电阻器而言，温度
系数是一个重要指标。
选型依据及注意事项
节能减排要求
电阻器厂商需要关注产品在使用过程中的能耗和 排放问题，积极研发低能耗、低排放的电阻器产 品。
绿色制造趋势
绿色制造将成为电阻器产业的发展趋势，包括采 用环保工艺、减少废弃物排放等方面。
未来发展趋势判断
01
市场规模扩大
随着全球经济的复苏和新兴市场的崛起，电阻器市场规模有望进一步扩
大。
02
竞争格局变化
考虑电阻器的散热问题
对于大功率电阻器，应采取散热措施，如安装散热器或风扇等。
提高电路的稳定性和可靠性
通过合理布局和走线、采用高质量的元件和焊接工艺等措施，提高电 路的稳定性和可靠性。
实现电路的功能和性能优化
根据实际需求对电路进行功能和性能优化，如采用并联电阻器提高电 路的总电流承载能力、采用分压电路实现精确的电压调节等。
01
02
03
04
根据电路要求选择合适 的电阻值和精度。
考虑电阻器的额定功率， 确保其在电路中不会因 过热而损坏。
根据工作环境选择具有 合适温度系数的电阻器。
注意电阻器的尺寸和封 装形式，以便于在电路 板上安装和布线。
实际应用案例分析
案例一
某放大电路中，通过选用 高精度、低温漂的电阻器， 有效提高了放大电路的性 能和稳定性。

电阻ppt课件

电阻ppt课件
十五章 探究电路

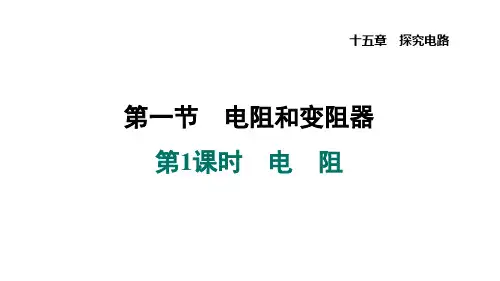

第一节 电阻和变阻器 第1课时 电 阻
1．如图所示，小明将5 Ω和 50 Ω两个不同的电阻分别接在 同一电路中，把___5___Ω的电阻接入电路时通过灯泡的 电流较大。
返回
2．下列有关电阻的说法，不正确的是( D ) A．电阻是导体对电流的阻碍作用 B．一般情况下导体都有电阻 C．电阻是导体本身的一种性质，电阻由导体本身决定 D．通过导体的电流越大，导体的电阻越大
返回
8．一均匀直导线的电阻是12 Ω，将该导线对折后的两端接 在电路中，它的电阻将__变___小_____(填“变大”“变小”或 “不变”)。
返回
9．如图所示，将两种材料、横截面积不同的圆柱形导体A、 B连接在电路中，下列说法正确的是( D ) A．导体A电阻较大，通过导体 A的电流较小 B．导体A电阻较小，通过导体 A、B的电流相等 C．导体A电阻较小，通过导体 A的电流较大 D．导体A、B电阻可能相等，通过导体 A、B的电流相等
(1)你还能提出一个可利用此装置进行实验探究的合理猜想是 _液__体__电__阻__大__小__可__能__与__液__体__的__横__截__面__积__有__关____；
(2)将适量盐水从注水口倒入塑料管中并闭合开关，观察到小 灯泡发光，说明盐水是__导__体______(填“导体”或“绝缘体”)， 其电阻大小可以根据_灯__泡__的__亮__度_____进行判断；
返回
7．[2023·无锡一模]为研究温度对导体电阻的影响，小明设 计了如图所示的实验，用酒精灯对电路中的一段金属导 体进行加热。该实验存在的缺陷是 __无__法__判__断__金__属__导__体__的__电__阻__变__化____，改进方法是 _在__电__路__中__串__联__一__个__电__流__表__(_或__者__加__一__个__灯__泡__)___。

电阻ppt课件

电阻ppt课件
2. 连接电路，将电源、电阻器（作为负载）、开关和导线连接成闭合回路。
实验三：电阻在电路中的应用演示
3. 打开开关，观察电路的工作情 况。
4. 分析数据，了解电阻在电路中 的应用和作用。
实验结果与分析：通过实验，了 解电阻在电路中的应用和作用，
如分压限流、保护电路等。
THANKS
感谢观看
电阻ppt课件
目录
• 电阻概述 • 电阻的应用 • 电阻的参数与选择 • 电阻的计算与设计 • 电阻的发展趋势与展望 • 电阻实验与演示
01
CATALOGUE
电阻概述
定义与分类
定义
电阻是导体对电流的阻碍作用的 大小，是电路的基本元件之一。
分类
线性电阻和非线性电阻，其中线 性电阻是电压和电流成正比关系 的电阻，而非线性电阻则是电压 和电流不成正比关系的电阻。
匹配与滤波
匹配作用
在信号传输过程中，电阻可以用于匹配信号源和负载之间的 阻抗，以确保信号的传输效率和质量。
滤波作用
电阻可以用于滤波电路，吸收高频噪声，提高信号的稳定性 。例如，在电源电路中加入一个电解电容和电阻构成的滤波 电路可以减少电源波动对电路的影响。
检测与保护
检测作用
电阻可以用于检测电路中的电压、电流等参数，将模拟量转换为数字信号，便于微处理器或控制器进行处理。
电阻的单位
电阻的单位是欧姆（Ω） ，常用的单位还有千欧（ kΩ）和兆欧（MΩ）。
串联和并联
多个电阻串联或并联时， 总电阻的计算方法不同。
电阻的设计
电阻的类型
根据材料、结构、用途等 不同，电阻可分为固定电 阻、可变电阻、敏感电阻 等。
电阻的选型
根据电路需求，选择合适 的电阻类型和规格。

电阻ppt优秀课件

电阻ppt优秀课件
、高稳定的电阻元件。
薄膜电阻材料
利用物理或化学气相沉积技术制 备，具有低阻值、低噪声等优点 ，适用于大规模集成电路和微波
器件中。
电阻在新能源领域的应用前景
太阳能逆变器
利用电阻实现逆变器的稳定运行，提高太阳能发 电系统的效率。
风力发电系统
通过电阻实现发电机和变压器的保护和控制，提 高风能发电系统的可靠性。
3
交流或直流电路中电阻的替换
在交流或直流电路中替换电阻时，除了考虑阻值 和功率外，还需要考虑频率、噪声和容抗等因素 。
电阻替换的注意事项与技巧
01
注意电阻的封装形式
不同封装形式的电阻具有不同的额定功率和阻值，应根据实际需求选择
合适的封装。
02
避免使用高精度电阻替换低精度电阻
高精度电阻的价格较高，如果电路对精度要求不高，使用低精度电阻替
新型材料和制备工艺的不断涌现，将推动电阻技术的不断创新和发 展。
THANKS
感谢观看
并联电阻
当多个电阻并列连接时，总电阻的倒 数等于各支路电阻的倒数之和。
03 电阻的应用
电源电路中的电阻应用
限流
在电源电路中，电阻可以 限制电流的幅度，防止电 流过大导致设备损坏或火 灾。
分压
在电压源中，电阻可以起 到分压的作用，将高电压 降低到合适的范围供电路 使用。
滤波
电阻与电容器的组合可以 构成滤波器，滤除电路中 的交流成分，使直流信号 更加纯净。
伏安法
通过改变电压并测量电流 ，或改变电流并测量电压 ，来计算电阻值。
欧姆定律与电阻计算
欧姆定律
电流、电压和电阻之间的关系， 即I=U/R，其中I为电流，U为电 压，R为电阻。
电阻的计算

电阻(滑动变阻器)PPT课件(初中科学)

的阻值将如何变化？ 变小 若接在 A 和 B 两 个接线柱上，阻值为 最大值 且始终保持不变。
你认为滑动变阻器接入电路时滑片应 放在什么位置好呢？为什么？
应放在电阻最大端。因为在同一个电路中， 电阻最大时，电流最小，便于保护电路。
超导体
一些物质当温度降落到某一温度时， 电阻会变为零，这种现象叫做超导现象。 能够产生超导现象的物质，叫做超导体。 如果超导体能应用于实际会降低输电损耗， 提高效率及在其他方面给人类带来许多好处. 超导线圈的电流很大，可以一直存在。.
我国的磁悬浮列车
❖ 利用超导 磁体制成 成的 ——
❖ 我国第一 条磁悬浮 列车实验 线在长沙 建成通车
训练: p向右移,电阻怎么样变化?
小结
❖ 1、全部连接上接线柱，连入电阻为0欧 ❖ 2、全部连接下接线柱，连入电阻为最大值 ❖ 3、一上一下连接电阻可变，有效电阻看连接
的下面的接线柱。
你知道：人体的电阻有多大吗？
一般来说，人体电阻的平均值是 1000—2000欧。不同的人电阻是不 同的，同一个人在不同情况下的电 阻也是不同的。当气温高或人体出 汗时人体电阻较小；而在气温低、 空气干燥的冬天，人体皮肤很干燥 时，电阻较大。
灯光的亮暗
ห้องสมุดไป่ตู้
风扇的快慢 声音的强弱
灯光的亮暗 声音的强弱 风扇的快慢
是怎么控制的呢？
如何改变导体的电阻？
改变导体电阻最方便、实用的方法是
改变导体的长度。
变阻器
❖ 1、变阻器：能改变电阻大小的一种电学仪器。 ❖ 实验室最常用的变阻器：滑动变阻器
❖ 2、滑动变阻器的原理：利用改变接入电路 部分的电阻丝长度来改变电阻。
架子
金属杆 滑片 瓷筒

电阻的ppt课件


02 电阻的种类与特性
固定电阻
种类
碳膜电阻、金属膜电阻、线绕电 阻等。
特性
阻值固定，精度高，稳定性好， 适用于各种电路中作为限流、分 压等作用。
可变电阻
种类
电位器、微调电阻等。
特性
阻值可调，适用于需要调整阻值的电路，如音量控制、亮度调节等。
敏感电阻
种类
热敏电阻、光敏电阻、压敏电阻等。
特性
阻值随外界环境因素变化而变化，如 温度、光照、压力等，常用于自动控 制和测量电路中。
电阻的ppt课件
目录
• 电阻的基本概念 • 电阻的种类与特性 • 电阻的参数与规格 • 电阻的应用 • 电阻的测量与检测 • 电阻的常见问题与解决方案
01 电阻的基本概念
电阻的定义
总结词
电阻是导体对电流的阻碍作用，是电子元件的基本组成部分 。
详细描述
电阻是导体在电子电路中发挥关键作用的一种电子元件，它 能够阻碍电流的流动。当电流通过电阻时，会受到电阻的阻 碍作用，产生电压降，从而影响电路中的电压和电流分布。
信号分离与选择
在复杂电路中，电阻可以用于分离或 选择信号。通过不同阻值的电阻，可 以过滤掉不需要的频率或信号，从而 选择性地传输所需的信号。
分压与限流
分压
在电路中，电阻可以用于分压。通过串 联电阻，可以将电源电压分成不同的部 分，为电路中的不同元件提供所需的电 压。
VS
限流
并联电阻可以用于限制电流。在电流过大 的情况下，并联电阻可以分流，减小电流 对电路元件的冲击，保护电路。
滤波与储能
滤波
利用电阻和电容的组合，可以构成RC滤波 电路，用于滤除电路中的高频噪声或特定频 率的信号。这对于保持信号的纯净和稳定非 常重要。

欧姆定律-电阻-ppt课件

实验表明： 1、电荷在导体中定向移动时会受到阻碍作用； 2、不同导体对电流的阻碍作用不同；
在不同导体两端加上相同的电压，通过导线的电 流大小通常不同。
通过的电流较大，表明导线对电流阻碍作用越小， 即该导线的电阻较小；反之，通过的电流较小，表 明导线对电流阻碍作用越大，即该导线的电阻较大。
滑动变阻器铭牌的物理意义
C
DC
D
接A、C=接A、D
A
B
A
B
C
D
C

谢谢观看
A
B
A
B
C
D
C
D
接B、C=接B、D
A
B
A
B
滑片向A滑动，电阻减小； 滑片向B滑动，电阻增大。
滑片向A滑动，电阻减小； 滑片向B滑动，电阻增大。
滑片向A滑动，电阻增大； 滑片向B滑动，电阻减小。
滑片向A滑动，电阻增大； 滑片向B滑动，电阻减小。
滑动滑片，阻值不变； 电阻为0。
滑动滑片，阻值不变； 电阻为最大阻值。
7.2欧姆定律 电阻
-
+
水在水管中流动会受到阻力，那么电荷在导体 中定向移动会受到阻力吗？
导线多是用铜做的，特别重要的电器设备的导 线还要用昂贵的银来做。铁也是导体，既多又便宜， 想想看，为什么不用铁来做导线呢？
请说出小实验中，什么量相同，什么不同？
归纳总结
在相同的电压下，接入铜丝时，灯泡较亮，表明铜 丝对电流的阻碍作用较小；接入镍铬合金丝时，灯 泡较暗，表明镍铬合金丝对电流的阻碍作用较大。
“ 50 Ω” 表示该滑动变阻器的最大电阻， “2A”表示该滑动变阻器允许通过的最大电流。
滑动变阻器的使用
滑动变阻器有四个接线柱，一般接入电路只需用两个 接线柱，那么如何连接呢？

电阻器知识介绍ppt课件


(b) 结构代码B内部等效电路
…
R1
R2
…
Rn-1
Rn
1
2
n-1
n
R1=R2=…Rn
(d) 结构代码D内部等效电路
24
…
R1
R1
R2
R2
12 3
4
5
R1=R2或R1 ≠ R2
R1 R2
n-1 n
R1
R1
R1
R2
1
2
R2
R2
3 R1=R2或R1 ≠ R2
n-1 n
(e) 结构代码E内部等效电路
…
R1 R2
排阻的阻值与内部电路结构通常可以从型号上识别出来，其 型号标示如图1.1.12所示。型号中的第一字母为内部电路结构代 码，代码与电路内部结构的对应关系见图1.1.13。
21
10
9Leabharlann 87688
7
6
5
1
2
3
4
5
（a）
R1
R2
R3
R4
1
2
3
4
(b)
10 9
8
7
68
1
2
3
4
5
（c）
图1.1.11 SMD排阻电路原理图 (a)10P8RL型 (b)8P4R型 (c)10P8RT型
6
1.1.3 电阻器的识别方法
1．直接标志法 直接标志法是指将电阻器的主要参数和技术性能指标直接印
制在电阻器表面上。直标法中标称阻值是用阿拉伯数字和单位
符号在电阻器的表面直接标出。直标法中误差表示有直标误差 和罗马文字误差。
直标误差就是用百分数表示允许误差，如图1.1.2(a)所示。 罗马文字误差就是用罗马文字表示允许误差，用“Ⅰ”、 “Ⅱ”、“Ⅲ”表示误差等级。“Ⅰ”表示“±5%”，“Ⅱ”表示 “±10%”，“Ⅲ”表示“±20%”，如图1.1.2(b)所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
活动1
探究改变电路中电流的大小
猜一猜：能有几种方法改变电流大小？
试一试
（1）改变电池的节数
（2）接入长度相同的镍铬丝与铜丝,注意 观察灯亮度与电流表示数填入表一。
接入导体 铜 丝 长度 l 横截面积 s 电流
大 小
镍 铬合金 丝
l
s
归纳总结 1、电路中接入同一导体时， _____________ 改变电池的节数 ，即改变导体两端 的______ 电压 可以改变电路中电流的 大小。 2、保持电路两端电压相同时，改 变改变连接在电路中的导体 ___________________，可以改 变电路中电流的大小。
在猜想中电阻的大小可能和三个物理 量有关，要研究电阻的大小可能和其中一 个物理量是否有关时，要采用什么样的研 究方法？
A B C D
镍铬ቤተ መጻሕፍቲ ባይዱ锰铜 镍铬 镍铬
电路设计
A B C D
锰铜 镍铬
-
A B C D
镍铬 锰铜 镍铬 镍铬
研究电阻与材料的关系
A B C D
锰铜 镍铬
-
探究导体的电阻与材料的关系 表一
R
欧姆，简称欧，符号为 “Ω”
5、常用单位： kΩ（千欧）， MΩ（ 兆欧） 1kΩ=1000 Ω 1MΩ=106 Ω
活动2 探究影响导体电阻大小的因素 猜一猜 说出你的猜想
思考:你如何设计实验?(讨论)
1、在实验中如何知道导体的电阻大小?
2、你将如何进行实验？
影响电阻大小的因素有哪些？
材料 长度 粗细……
A B C D
镍铬
锰铜
研究电阻与横截面积的关系
C D
A B
锰铜 镍铬
镍铬 镍铬
-
探究电阻与横截面积的关系
导体材料
镍铬合丝
镍铬合丝
长度 l
l
横截面积 s
2s
电流
小 大
表明： •在材料、长度相同的情况下，导体的电阻跟 横截面积有关，横截面积越大，电阻越小。
影响电阻大小的因素
电阻的大小与导体的长度、 横截面积和材料的性质有关， 电阻是导体本身的一种性质。
为什么电压相同时， 选用不同的导体，电 路中的电流不同呢？
类比
可见，导体在导 电的同时还存在 着对电流的阻碍 作用。
不同导体对电流的阻碍作用一般不同。
一、电阻概念的建立
1、概念： 物理学中用电阻表示导体对 电流的阻碍作用，导体的电 阻越大，它对电流的阻碍作 用就越大。
一、电阻概念的建立
2、电阻的符号：R 3、元件符号： 4、电阻的单位：
达标测试
1、三根由同种材料制成的粗细相 同的导体，ＲA=5、ＲB=、ＲＣ
=5，其中最长的是（
Ｃ）
A.A导体 C.C导体
B.B导体 D.一样长
2 、一段由若干股组成的铜芯线，当抽去它其中的几股 后，这段铜芯线的电阻将（ A ）
A、变大
C、不变
B、变小
D、无法确定
3、关于电阻以下说法正确的是（
根据研究表明,金属导体的电阻还与温度有关.
对金属导体来说，温度越高，电 阻越大．但也有少数导体，电阻 随温度的升高而减小．
某些材料的温度降低到一定程度时,电阻会突然 消失.这就是超导现象.具有超导现象的导体叫做 超导体。 利用超导原理,出现了磁悬浮列车.
今天你学到了什么?
1. 什么叫导体的电阻? 电阻表示导体对电流的阻碍作用 2. 影响导体电阻大小的因素有哪些? 导体的材料、长度、横截面积、温度 3. 什么叫导体?什么叫绝缘体? 容易导电的物体叫导体 . 不容易导电的物体 叫绝缘体
A、长的导线比短的导线电阻大
D）
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
４．下列常用文具中属于导体的是（ Ｃ ）
Ａ．塑料直尺 Ｃ．铅笔芯
Ｂ．橡皮 Ｄ．三角板
材料 长度 横截面积 电流
锰
铜
l
l
s
s
大 小
镍 铬合金 丝
表明： 长度、横截面积相同时，导体的电阻与材 料有关
A B C D
镍铬
锰铜
研究电阻与长度的关系
A B C D
锰铜 镍铬
镍铬 镍铬
-
探究电阻与长度的关系
导体材料
镍铬合金丝 镍铬合金丝
长度 l 2l
横截面积
s s
电流
大 小
表明：
•在材料、横截面积相同的情况下，导体的电 阻跟长度有关，长度越长，电阻越大。
