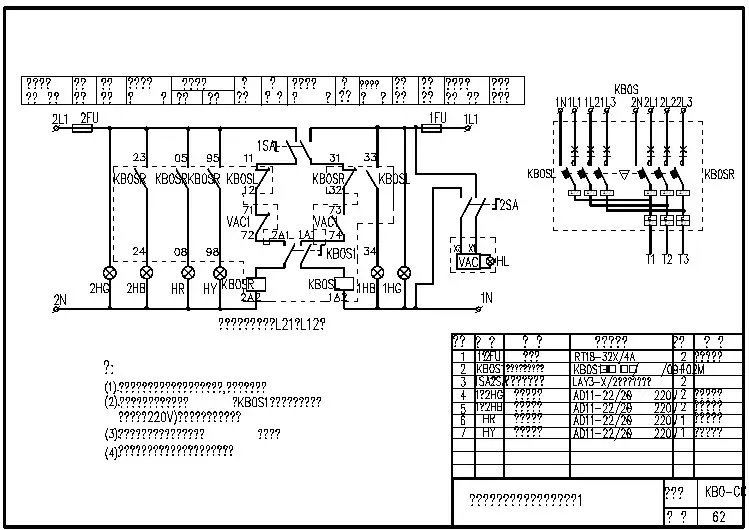

双电源自动切换原理图
双电源自动切换原理图是一种常见的电气控制系统，它能够实现在主电源故障
时自动切换到备用电源，保障电力系统的稳定运行。

该原理图通常由电源选择开关、控制电路、执行元件等组成，下面将详细介绍其工作原理。

首先，电源选择开关是双电源自动切换系统的核心部件之一。

它通常由两个刀
闸开关和一个传动机构组成，能够根据主电源和备用电源的状态进行自动切换。

当主电源正常供电时，电源选择开关将连接到主电源；当主电源故障或停电时，电源选择开关会自动切换到备用电源，确保系统的持续供电。

其次，控制电路是双电源自动切换系统的另一个重要组成部分。

它通常由控制器、传感器和逻辑电路等组件构成，能够实现对电源状态的实时监测和控制。

当控制电路检测到主电源异常时，会通过逻辑电路控制电源选择开关自动切换到备用电源，同时发出警报信号通知操作人员。

最后，执行元件是双电源自动切换系统的执行部分，它能够根据控制电路的指
令实现电源的自动切换。

执行元件通常由电磁继电器、电动机、气动执行机构等组成，能够快速、可靠地完成电源的切换操作，确保系统的可靠性和稳定性。

总的来说，双电源自动切换原理图是一种能够实现在主电源故障时自动切换到
备用电源的电气控制系统，它通过电源选择开关、控制电路和执行元件等部件的协同作用，能够确保电力系统的持续供电和稳定运行。

在实际应用中，我们需要根据具体的电力系统要求和环境条件，选择合适的双电源自动切换原理图，并合理设计和布置系统，确保其安全可靠地运行。

单电源变双电源电路（1）附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。

3脚为高电平时，C4被充电；低电平时，C3被充电。

由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。

本电路输出电流超过50mA。

下面再介绍几种单电源变双电源电路图1是最简单转换电路。

其缺点是R1、R2选择的阻值小时，电路自身消耗功率大：阻值较大时带负载能力又太弱。

这种电路实用性不强。

将图1中两个电阻换为两个大电容就成了图2所示的电路。

这种电路功耗降为零，适用于正负电源的负载相等或近似相等的情况。

图3电路是在图l基础上增加两个三极管，加强了电路的带负载能力，其输出电流的大小取决于BG1和BG2的最大集电极电流ICM。

通过反馈回路可使两路负载不相同时也能保持正负电源基本对称。

例如由负载不等引起Ub下降时，由于Ua不变(R1，R2分压供给一恒定Ua)，使BGl导通，BG2截止，使 RL2流过一部分BGl的电流，进而导致Ub上升。

当RL1、RL2相等时BG1、BG2均处于截止状态。

R1和R2可取得较大。

图4的电路又对图3电路进行了改进。

增加的两个偏置二极管使二个三极管偏离了死区，加强了反馈作用，使得双电源有较好的对称性和稳定性。

D1、D2也可用几十至几百欧的电阻代替。

图5的电路比图4的电路有更好的对称性与稳定性。

它用一个稳压管和一个三极管代换了图4中的R2，使反馈作用进一步加强。

图6电路中，将运放接成电压跟随器，输出电流取决于运放的负载能力。

如需较大的输出功率，可采用开环增益提高的功放集成块，例如TDA2030等。

这种电路简单，但性能较前面电路都好。

单电源转换正负电源电路（2）一般音响电器工作时，需要提供正负电源。

但在汽车、轮船、火车等运载工具上只能用蓄电池供电，这里介绍一款电源电路，希望对大家有所帮助。

该电源电路由震荡器、反相器、推动器和整流及滤波器等部分组成，电路工作原理如图所示震荡器这是一款典型的由CMOS门电路（CD4069）构成震荡器。

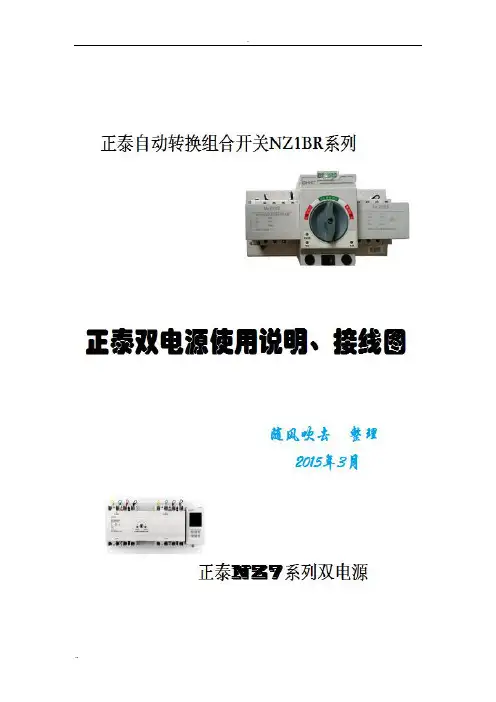

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

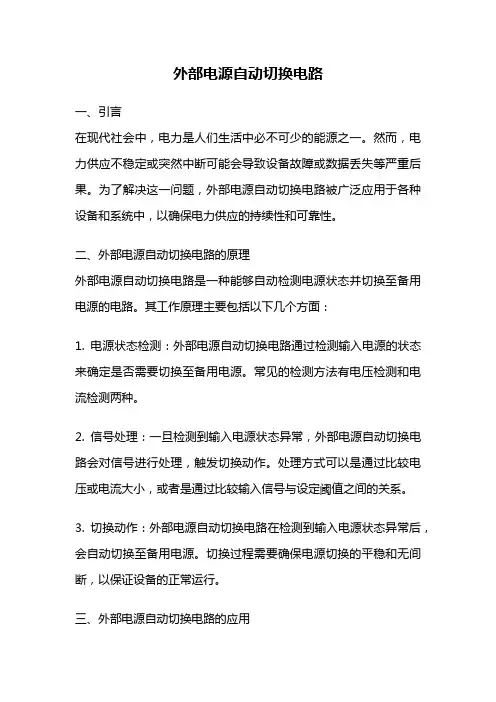

外部电源自动切换电路一、引言在现代社会中，电力是人们生活中必不可少的能源之一。

然而，电力供应不稳定或突然中断可能会导致设备故障或数据丢失等严重后果。

为了解决这一问题，外部电源自动切换电路被广泛应用于各种设备和系统中，以确保电力供应的持续性和可靠性。

二、外部电源自动切换电路的原理外部电源自动切换电路是一种能够自动检测电源状态并切换至备用电源的电路。

其工作原理主要包括以下几个方面：1. 电源状态检测：外部电源自动切换电路通过检测输入电源的状态来确定是否需要切换至备用电源。

常见的检测方法有电压检测和电流检测两种。

2. 信号处理：一旦检测到输入电源状态异常，外部电源自动切换电路会对信号进行处理，触发切换动作。

处理方式可以是通过比较电压或电流大小，或者是通过比较输入信号与设定阈值之间的关系。

3. 切换动作：外部电源自动切换电路在检测到输入电源状态异常后，会自动切换至备用电源。

切换过程需要确保电源切换的平稳和无间断，以保证设备的正常运行。

三、外部电源自动切换电路的应用1. 电脑系统：在电脑系统中，外部电源自动切换电路可以确保电脑在电力故障时能够自动切换至备用电源，避免数据丢失或系统崩溃。

2. 通信设备：在通信设备中，外部电源自动切换电路可以保证设备在电力中断时能够持续提供通信服务，以确保通信的连续性和可靠性。

3. 医疗设备：在医疗设备中，外部电源自动切换电路可以保证设备在电力故障时能够自动切换至备用电源，以确保医疗设备的正常运行和患者的安全。

4. 工业控制系统：在工业控制系统中，外部电源自动切换电路可以确保设备在电力中断时能够自动切换至备用电源，以避免生产线中断和设备损坏。

四、外部电源自动切换电路的设计要点1. 电源选择：选择合适的备用电源是外部电源自动切换电路设计的重要一环。

备用电源应具备稳定的输出电压和电流能力，以满足设备的需求。

2. 切换时间：外部电源自动切换电路的切换时间应尽量短，以避免设备停机或数据丢失。

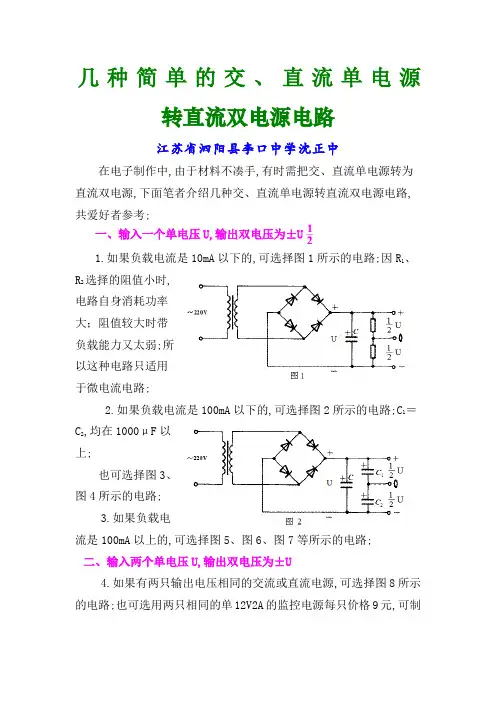

几种简单的交、直流单电源转直流双电源电路
江苏省泗阳县李口中学沈正中
在电子制作中,由于材料不凑手,有时需把交、直流单电源转为直流双电源,下面笔者介绍几种交、直流单电源转直流双电源电路,共爱好者参考;
一、输入一个单电压U,输出双电压为±U
1.如果负载电流是10mA以下的,可选择图1所示的电路;因R1、R2选择的阻值小时,
电路自身消耗功率
大；阻值较大时带
负载能力又太弱;所
以这种电路只适用
于微电流电路;
2.如果负载电流是100mA以下的,可选择图2所示的电路;C1＝C2,均在1000μF以
上;
也可选择图3、
图4所示的电路;
3.如果负载电
流是100mA以上的,可选择图5、图6、图7等所示的电路;
二、输入两个单电压U,输出双电压为±U
4.如果有两只输出电压相同的交流或直流电源,可选择图8所示的电路;也可选用两只相同的单12V2A的监控电源每只价格9元,可制
成双12V2A电源,如图9所示;或用两只相同的蓄电池做成图10所示的双电源;。

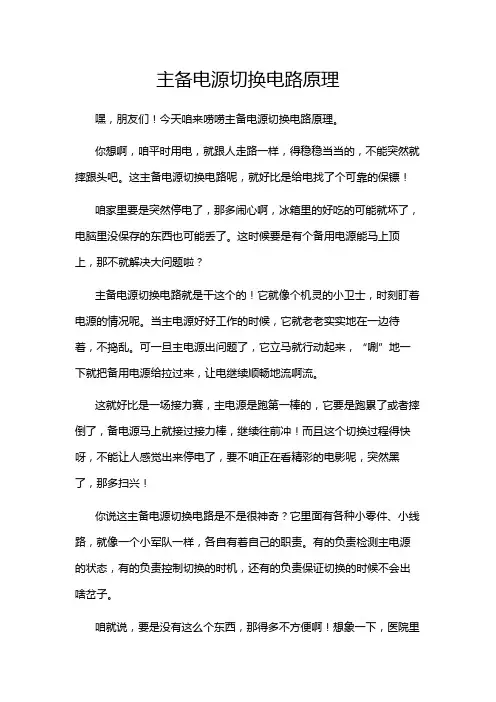

主备电源切换电路原理嘿，朋友们！今天咱来唠唠主备电源切换电路原理。

你想啊，咱平时用电，就跟人走路一样，得稳稳当当的，不能突然就摔跟头吧。

这主备电源切换电路呢，就好比是给电找了个可靠的保镖！咱家里要是突然停电了，那多闹心啊，冰箱里的好吃的可能就坏了，电脑里没保存的东西也可能丢了。

这时候要是有个备用电源能马上顶上，那不就解决大问题啦？主备电源切换电路就是干这个的！它就像个机灵的小卫士，时刻盯着电源的情况呢。

当主电源好好工作的时候，它就老老实实地在一边待着，不捣乱。

可一旦主电源出问题了，它立马就行动起来，“唰”地一下就把备用电源给拉过来，让电继续顺畅地流啊流。

这就好比是一场接力赛，主电源是跑第一棒的，它要是跑累了或者摔倒了，备电源马上就接过接力棒，继续往前冲！而且这个切换过程得快呀，不能让人感觉出来停电了，要不咱正在看精彩的电影呢，突然黑了，那多扫兴！你说这主备电源切换电路是不是很神奇？它里面有各种小零件、小线路，就像一个小军队一样，各自有着自己的职责。

有的负责检测主电源的状态，有的负责控制切换的时机，还有的负责保证切换的时候不会出啥岔子。

咱就说，要是没有这么个东西，那得多不方便啊！想象一下，医院里要是突然停电了，那病人咋办？工厂里要是停电了，生产不就耽误啦？所以啊，这主备电源切换电路可真是个大功臣呢！它虽然看起来不起眼，藏在那些电器设备里面，但发挥的作用那可是大大的呀！就像咱生活中的很多小细节一样，平时可能不注意，可一旦没了，就觉得特别不方便。

咱得好好感谢那些发明和研究主备电源切换电路的人，是他们让我们的生活变得更有保障，更安心。

以后咱再用电的时候，可别忘了背后有这么个厉害的小玩意儿在默默工作呢！这主备电源切换电路，不就是科技给我们带来的便利之一吗？它让我们的生活更加美好，更加顺畅，难道不是吗？原创不易，请尊重原创，谢谢!。

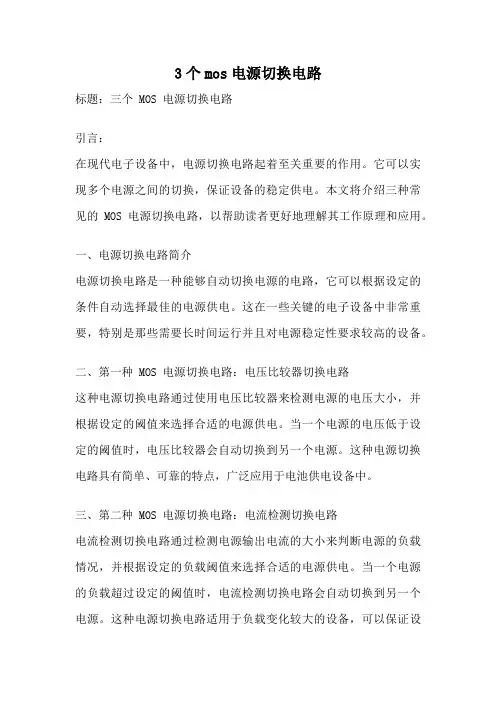

3个mos电源切换电路标题：三个 MOS 电源切换电路引言：在现代电子设备中，电源切换电路起着至关重要的作用。

它可以实现多个电源之间的切换，保证设备的稳定供电。

本文将介绍三种常见的 MOS 电源切换电路，以帮助读者更好地理解其工作原理和应用。

一、电源切换电路简介电源切换电路是一种能够自动切换电源的电路，它可以根据设定的条件自动选择最佳的电源供电。

这在一些关键的电子设备中非常重要，特别是那些需要长时间运行并且对电源稳定性要求较高的设备。

二、第一种 MOS 电源切换电路：电压比较器切换电路这种电源切换电路通过使用电压比较器来检测电源的电压大小，并根据设定的阈值来选择合适的电源供电。

当一个电源的电压低于设定的阈值时，电压比较器会自动切换到另一个电源。

这种电源切换电路具有简单、可靠的特点，广泛应用于电池供电设备中。

三、第二种 MOS 电源切换电路：电流检测切换电路电流检测切换电路通过检测电源输出电流的大小来判断电源的负载情况，并根据设定的负载阈值来选择合适的电源供电。

当一个电源的负载超过设定的阈值时，电流检测切换电路会自动切换到另一个电源。

这种电源切换电路适用于负载变化较大的设备，可以保证设备的稳定供电。

四、第三种 MOS 电源切换电路：优先级切换电路优先级切换电路通过设置电源的优先级顺序来选择合适的电源供电。

设备会按照设定的优先级顺序依次检测电源的状态，并选择最高优先级的可用电源供电。

这种电源切换电路常用于需要备用电源的设备，可以保证设备在主电源故障时仍能正常工作。

结论：通过对三种常见的 MOS 电源切换电路的介绍，我们了解了它们的工作原理和应用场景。

电源切换电路在现代电子设备中起着至关重要的作用，它可以确保设备的稳定供电，提高设备的可靠性和稳定性。

在设计和应用电源切换电路时，需要根据设备的需求选择合适的切换方式，并确保电源切换过程的平稳和可靠。
