双电源自动切换柜控制原理图

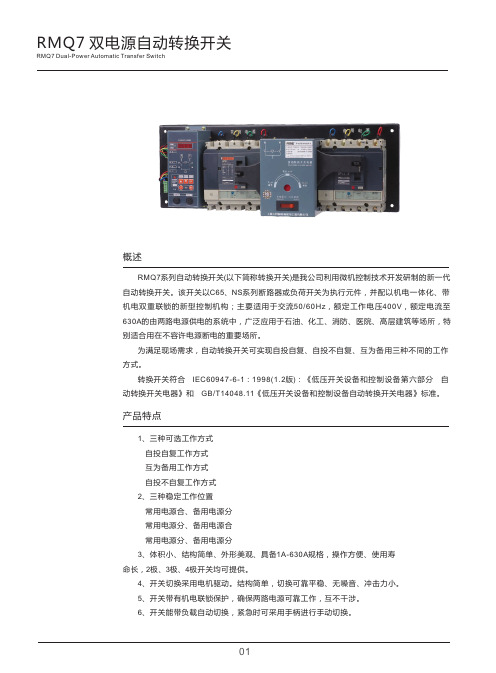

RMQ7系列自动转换开关(以下简称转换开关)是我公司利用微机控制技术开发研制的新一代自动转换开关。

该开关以C65、NS 系列断路器或负荷开关为执行元件，并配以机电一体化、带机电双重联锁的新型控制机构；主要适用于交流50/60Hz ，额定工作电压400V ，额定电流至630A 的由两路电源供电的系统中，广泛应用于石油、化工、消防、医院、高层建筑等场所，特别适合用在不容许电源断电的重要场所。

为满足现场需求，自动转换开关可实现自投自复、自投不自复、互为备用三种不同的工作方式。

转换开关符合　IEC60947-6-1：1998(1.2版)：《低压开关设备和控制设备第六部分　自动转换开关电器》和　GB/T14048.11《低压开关设备和控制设备自动转换开关电器》标准。

1、三种可选工作方式 自投自复工作方式 互为备用工作方式 自投不自复工作方式2、三种稳定工作位置 常用电源合、备用电源分 常用电源分、备用电源合 常用电源分、备用电源分 3、体积小、结构简单、外形美观、具备1A-630A 规格，操作方便、使用寿命长，2极、3极、4极开关均可提供。

4、开关切换采用电机驱动。

结构简单，切换可靠平稳、无噪音、冲击力小。

5、开关带有机电联锁保护，确保两路电源可靠工作，互不干涉。

6、开关能带负载自动切换，紧急时可采用手柄进行手动切换。

概述产品特点型号及含义RM Q 7 □－□ /□□ □ □－□·企业代号1)非标准产品代号2)工作方式3)电器级别开关极数(2极、3极、4极)额定电流4）壳架等级额定电流控制器类型(A 型、B 型、C 型、D 型)设计代号双电源自动转换开关注： 1)用户根据需要增选功能：X －消防联动功能，F －带反馈信号触点。

选用时需注明消防信号形式(恒压DC24V 、脉冲DC24V 、恒压AC220V 、脉冲AC220V ，默认值为恒压DC24V)，无源反馈信号的类型和触点数量(默认为1组位置反馈信号)。

消防泵组电气控制柜操作步骤步骤1：检查确认系统处于完好有效状态。

步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。

如下图所示：转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。

转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。

无论转换开关处于左挡位还是右挡位，均代表自动运行状态。

此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。

运行过程中，当主泵发生故障时，备用泵能够自动投入运行。

步骤3：实施主/备电切換操作。

以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。

2.将运行模式切換按钮1置于手动模式。

3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。

4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。

注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。

步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。

1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。

2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。

主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。

步骤5：实施手动启动、停止消防水泵操作。

1.确认控制柜处于手动运行模式。

2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。

3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。

40CDW3框架双电源控制器CDW3框架双电源控制器概述环境要求注意事项外形及安装尺寸安装条件双电源适用壳架双电源控制器型号CDW3框架双电源控制器是一款具有可编程功能、自动化测量、LCD菜单显示，数字通讯为一体的智能化双电源切换产品，可自动实现电压、频率、相位等电参量测量，并根据设置策略进行自动化控制，可减少人为操作失误，是双电源切换的理想产品。

CDW3框架双电源控制器由微处理器为核心构成，可精确地检测两路三相电压，对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。

其结构紧凑、电路先进、接线简单、可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及两路电源供电系统。

环境温度：-25℃～+70℃海拔高度：≤2000米1. 订购CDW3双电源控制器必须同时订购钢缆机械联锁；2. 断路器有4组转换触头，双电源控制器需要用掉1组转换触头，用户实际只有3组转换触头可用；3. 双电源控制器专用电缆长为2m，需要加长或者有特殊要求的，需要在订货时说明；4. 带双电源控制器的断路器，绝对禁止带钥匙锁，否则将会导致断路器内部元件损坏；5. 带双电源控制器的断路器，不能带分合状态门联锁；6. 当双电源控制器的断路器配置H型控制器时，远程遥控断路器进行合闸、分闸功能不能使用；7. 双电源控制器已经具有欠压和过压保护功能，建议断路器不要选用欠压脱扣器；双电源系统的两台万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器左侧板之间的最大距离不超过2m，两台断路器之间用钢缆联锁进行机械联锁安装。

双电源系统的两台万能式断路器在一个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过0.9m，两台断路器之间可以选择安装钢缆联锁或者杠杆联锁。

双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用电缆长度标配为2米（适用于三相四线产品，控制回路电压AC230）,用户下单时可更具实际线长选用加长电缆线（已每米为一个长度）。

vitzro双电源自动切换控制器时间整定值双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。

最常见的是电梯、消防、监控上、照明等。

双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。

双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。

（2）海拔：安装地点的海拔不超过2000m。

双电源柜工作原理双电源柜是一种用于供电系统的设备，它具有两个电源输入，可以切换并提供稳定的电力供应。

其工作原理主要包括电源选择、电源切换和监测保护等。

首先，双电源柜的工作原理涉及电源选择。

它通常有两个电源输入，一个主电源和一个备用电源，分别通过电源输入线路进行连接。

主电源通常连接到电网，备用电源可以是发电机组、UPS等。

在正常情况下，主电源为系统提供电力供应，备用电源处于待机状态。

主电源经过电源选择开关后，供应电流给系统使用。

其次，双电源柜的工作原理还包括电源切换。

当主电源出现故障或不稳定时，双电源柜会自动切换到备用电源，并迅速而平稳地将备用电源接入系统。

这可以通过双电源柜内的电源切换器实现。

电源切换器是双电源柜的核心部件，它具有检测主电源状态、控制备用电源接通等功能。

在主电源故障或主电源电压不稳定时，电源切换器会触发切换动作，断开主电源的供电，同时使备用电源接通，并确保切换过程中电力的连续性和稳定性。

当主电源恢复正常后，电源切换器会再次触发切换动作，将系统重新转换到主电源供电状态。

双电源柜的工作原理还包括监测保护功能。

它通常配备有各种监测和保护装置，用于监测电源状态和系统负载情况，并在发生故障或超负荷时进行保护。

监测装置可以监测电源输入电压、电流、频率等参数，以实时了解电源状态。

当发生电源故障或超负荷时，保护装置会迅速切换电源，并同时提供输出故障信号，以便及时进行处理和维修。

另外，双电源柜还通常具有过压、欠压、过载等保护功能，以确保系统的安全运行。

总之，双电源柜的工作原理是通过电源选择、电源切换和监测保护等功能，提供稳定的电力供应。

它可以确保系统在主电源故障或不稳定时，能够自动切换到备用电源，并保证电力的连续性和稳定性。

同时，它还具有监测和保护功能，保障系统的安全运行。

这使得双电源柜在电力系统中被广泛应用，特别是对于对供电可靠性有较高要求的关键设备和系统来说，具有重要的作用。

10KV双电源相互切换操作流程
电源自动切换控制。

在正常情况下，库区由变电站两路电源分两个回路供电，母联柜在分闸状态（分闸绿灯亮）。

在自动控制状态下，如果变电站停止一
个回路电源，控制系统将自动切断这一回路与变电站电源开关，然后自动联接另一回路电源，由另一路电源给两个回路供电，在停止供电的进线柜上KV电压指示表显示为0，开关在分闸状态（分闸指示绿
灯亮），母联柜在合闸状态(合闸指示红灯亮)。

而在变电站恢复这一
路电源后，需手动操作恢复这一路电源供电。

要保证控制系统能自动控制操作，需确认以下各设备的工作状态：
1、确认全自动智能直流屏在工作状态(观察屏幕显示)，确认各
状态显示正常，如有异常，立即处理。

2、确认两个电源进线柜开关在工作位置(工作位置指示灯亮(白
灯亮)。

3、确认母联柜上控制选择开关选择在自动位置。

4、确认各开关柜操作机构在储能状态（储能开关选择1位置，
储能指示灯亮（黄灯亮）。

以上4项需全部确认，否则系统不能自动控制切换电源。

如果5号变压器停用，在自动联接供电后需合5AA6联络柜闸，
给6AA4配电柜供电，6AA4配电柜给自动智能直流屏电池组充电，保证控制系统供电运行。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

XL-21型双电源自动切换柜使用说明书泰州市第一开关设备制造有限公司XL-21型双电源自动切换柜XL-21型系列双电源自动切换柜是专门为建筑、铁路、工厂流水线、医院、船舶、通信基站等不能停电的场所专门设计的配电设备，该设备主要用于电源的接入、自动切换，以满足当市电停电后，油机供电时，工作人员不便现场值守的要求。

箱门控制器上设有市电工作指示，油机工作指示；市电、油机工作电压指示表。

机柜下部位设有进出线孔。

使进出接线灵活、方便，整个机柜结构紧凑、可靠。

机箱还可根据用户要求设有远端遥信端子，供远端集中监控一、使用环境海拔高度不超过2000米；环境温度不高于40℃，不低于-5℃；相对湿度不大于95%；无爆炸危险介质环境；无雨雪侵害环境；无振动冲击的地方；二、用途交流50赫兹，额定电压至660V，直流额定电压440V，额定电流至630A。

用于不频繁接通与分断电路。

三、性能参数四、操作说明XL-21型系列双电源自动切换柜以ATS系列双路电磁自动转换开关为核心功能器件选配CY-DCU智能电子控制器可实现各种用途的控制和保护。

1、ATS系列双路电磁自动转换开关具有以下特点：体积小、外形美观。

触点的投入、断开均由电磁力驱动，切换速度快。

触点的接触压力由弹簧提供，不受电源电压波动的影响。

电磁线圈的励磁电流只在切换瞬间存在，稳态时无需操作用电流，节能显著，亦无温升发热及电磁噪音现象。

开关本身具有灭弧装置，可带负荷操作。

触点材料采用耐电弧能力极强的银钨合金。

开关本身具有电气和机械双重互锁机构，确保双路电源可靠转换，互不干涉。

2、ATS的电器性能与机械性能3、CY-DCU型智能化电子控制器适合于控制所有双电路电磁式转换开关的CY-DCU型智能化电子控制器是我公司采用进口芯片，并采用环氧浇铸技术制作而成的高新技术产品，它除了具有外形美观、体积小、检测可靠、抗振动、防冲击等特点外，还具有以下重要功能：指示转换开关当前接入电源的工作状态；（2）指示转换开关当前的工作状态；（3）接入的双路电源中任一路电源停止供电时，其能控制转换开关自动切换至另一路电源供电；（4）双路电源同时供电时，电子控制器控制转换开关至主电源优先供电；（5）通过电子控制器面板上控制开关的选择，可实现转换开关的手动、自动及远程控制；（6）双路可提供0～30S以内或更长时间的延时；（7）当优先供电的主电源发生失压、欠压和缺相故障时CY-DCU型智能化电子制器能控制转换开关自动切换至另一路电源供电；说明：A1，B1，C1，N1接主电源三相四线，若是三相三线则N1接地；A2，B2，C2，N2接备用电源三相四线，若是三相三线则N2接地；L1接主电源单相高电位输入，为主电源合闸指示；L2接备用电源单相高电位输入，为备用电源合闸指示；M1 M2；M3 M4均为开关量输出；五、外部接线1、ATS系列双路电磁自动转换开关上部铜排从左向右分别接主电源（市电）的A1、B1、C1、N1相。
