ats双电源开关工作原理(一)ATS双电源开关工作原理解析1. 什么是ATS双电源开关ATS（Automatic Transfer Switch）双电源开关，又称为自动切换开关，是一种用于在主电源故障或异常情况下实现自动切换到备用电源的装置。

它主要用于确保关键供电设备在主电源故障时能够无缝切换到备用电源，保障电力供应的连续性和可靠性。

2. ATS双电源开关的工作原理ATS双电源开关主要由自动切换控制器、主电源供电线路、备用电源供电线路和负载设备组成。

其工作原理如下：2.1 主电源供电状态1.当主电源正常供电时，自动切换控制器监测到主电源电压稳定，并通过内置的电压监测电路来确保电压在设定范围内。

2.在主电源供电状态下，自动切换控制器将主电源的电源输出与负载设备相连接，主电源为负载设备供电。

2.2 主电源故障状态1.当主电源发生故障或电压异常（超过设定范围）时，自动切换控制器感知到电源状态的变化。

2.在主电源故障状态下，自动切换控制器会迅速断开主电源供电线路，并切换到备用电源供电线路。

3.同时，自动切换控制器会监测备用电源的电压稳定性，并确保备用电源电压在设定范围内。

4.一旦备用电源电压稳定，自动切换控制器会将备用电源的电源输出与负载设备相连接，实现无缝切换。

5.在主电源恢复正常后，自动切换控制器会再次迅速切换回主电源供电状态。

3. ATS双电源开关的应用ATS双电源开关广泛应用于保证关键设备和系统的持续供电，例如：•数据中心：保障服务器设备稳定运行，避免数据中断和丢失。

•医疗设备：确保医疗设备不会因为电力问题而停止工作，保障患者生命安全。

•电信基站：持续供电以保证通信网络的正常运行。

•工业自动化：保证生产线不会因为电力问题而停工，避免生产损失。

4. 总结ATS双电源开关是一种关键的设备，能够在主电源故障时实现无缝切换到备用电源，保证关键设备和系统的持续供电。

通过自动切换控制器的监测和切换功能，使得电力供应更加可靠，极大地减少了电力故障可能带来的影响和损失。

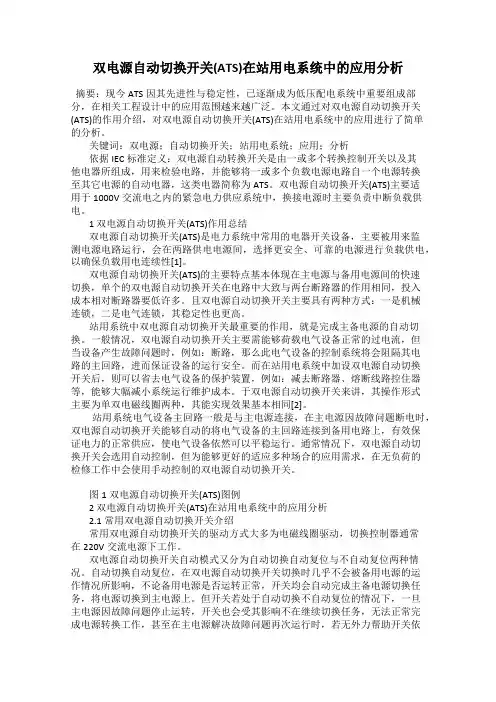

双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：现今ATS因其先进性与稳定性，已逐渐成为低压配电系统中重要组成部分，在相关工程设计中的应用范围越来越广泛。

本文通过对双电源自动切换开关(ATS)的作用介绍，对双电源自动切换开关(ATS)在站用电系统中的应用进行了简单的分析。

关键词：双电源；自动切换开关；站用电系统；应用；分析依据IEC标准定义：双电源自动转换开关是由一或多个转换控制开关以及其他电器所组成，用来检验电路，并能够将一或多个负载电源电路自一个电源转换至其它电源的自动电器，这类电器简称为ATS。

双电源自动切换开关(ATS)主要适用于1000V交流电之内的紧急电力供应系统中，换接电源时主要负责中断负载供电。

1 双电源自动切换开关(ATS)作用总结双电源自动切换开关(ATS)是电力系统中常用的电器开关设备，主要被用来监测电源电路运行，会在两路供电电源间，选择更安全、可靠的电源进行负载供电，以确保负载用电连续性[1]。

双电源自动切换开关(ATS)的主要特点基本体现在主电源与备用电源间的快速切换，单个的双电源自动切换开关在电路中大致与两台断路器的作用相同，投入成本相对断路器要低许多。

且双电源自动切换开关主要具有两种方式：一是机械连锁，二是电气连锁，其稳定性也更高。

站用系统中双电源自动切换开关最重要的作用，就是完成主备电源的自动切换。

一般情况，双电源自动切换开关主要需能够荷载电气设备正常的过电流，但当设备产生故障问题时，例如：断路，那么此电气设备的控制系统将会阻隔其电路的主回路，进而保证设备的运行安全。

而在站用电系统中加设双电源自动切换开关后，则可以省去电气设备的保护装置，例如：减去断路器、熔断线路控住器等，能够大幅减小系统运行维护成本。

于双电源自动切换开关来讲，其操作形式主要为单双电磁线圈两种，其能实现效果基本相同[2]。

站用系统电气设备主回路一般是与主电源连接，在主电源因故障问题断电时，双电源自动切换开关能够自动的将电气设备的主回路连接到备用电路上，有效保证电力的正常供应，使电气设备依然可以平稳运行。

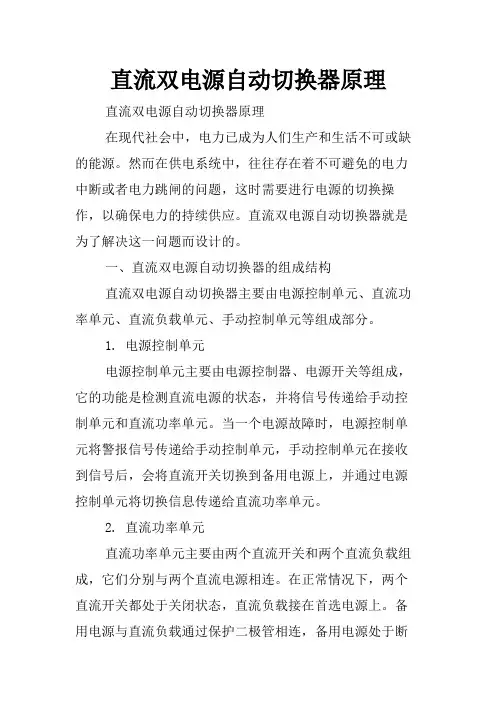

直流双电源自动切换器原理直流双电源自动切换器原理在现代社会中，电力已成为人们生产和生活不可或缺的能源。

然而在供电系统中，往往存在着不可避免的电力中断或者电力跳闸的问题，这时需要进行电源的切换操作，以确保电力的持续供应。

直流双电源自动切换器就是为了解决这一问题而设计的。

一、直流双电源自动切换器的组成结构直流双电源自动切换器主要由电源控制单元、直流功率单元、直流负载单元、手动控制单元等组成部分。

1. 电源控制单元电源控制单元主要由电源控制器、电源开关等组成，它的功能是检测直流电源的状态，并将信号传递给手动控制单元和直流功率单元。

当一个电源故障时，电源控制单元将警报信号传递给手动控制单元，手动控制单元在接收到信号后，会将直流开关切换到备用电源上，并通过电源控制单元将切换信息传递给直流功率单元。

2. 直流功率单元直流功率单元主要由两个直流开关和两个直流负载组成，它们分别与两个直流电源相连。

在正常情况下，两个直流开关都处于关闭状态，直流负载接在首选电源上。

备用电源与直流负载通过保护二极管相连，备用电源处于断开状态。

当首选电源电压下降或故障时，控制信号传递给直流功率单元，首选直流开关打开，备用直流开关闭合，直流负载切换到备用电源上。

3. 直流负载单元直流负载单元根据使用需求，可设计为单一负载或多个负载组合。

这些负载通过负载开关与直流功率单元相连，到达电气集成的目的。

4. 手动控制单元手动控制单元主要由选择开关、故障指示灯、运行指示灯等组成，可以手动控制电源的切换和检测电源状态，以及进行报警状态等。

二、直流双电源自动切换器的原理在直流双电源自动切换器中，是通过电源控制单元检测电源状态，实现切换控制和传递切换指令给直流功率单元实现的。

最常见的切换模式可以分为以下三种：(1) 自动切换模式在自动切换模式下，直流双电源自动切换器会自动检测首选电源的状态。

如果首选电源出现故障，则备用电源会自动接替，并切换到备用电源上。

发电机双电源自动转换开关工作原理
发电机双电源自动转换开关是一种用于控制发电机和市电之间切换的自动控制设备。

其工作原理如下：
该设备包含发电机控制器、市电控制器、双电源开关、电源输出等组成部分。

当市电正常供电时，市电控制器会将电能输送到负载，并同时将市电信号通过双电源开关传输给发电机控制器。

此时发电机控制器处于待机状态。

当市电故障或停电时，发电机控制器会自动启动发电机，并将发电机输出的电能输送到负载。

同时，发电机控制器会将发电机信号通过双电源开关传输给市电控制器。

市电控制器会将市电输出断开，并将发电机输出和市电控制器连接，使发电机继续为负载提供电能。

当市电恢复供电时，市电控制器将市电输出再次连接到负载，并将市电信号通过双电源开关传输给发电机控制器。

此时，发电机控制器会将发电机切换到待机状态，待下一次市电故障或停电时再次自动启动发电机。

综上所述，发电机双电源自动转换开关通过市电控制器和发电机控制器之间的相互协作，实现了对发电机和市电的自动切换，从而确保了系统的连续供电。

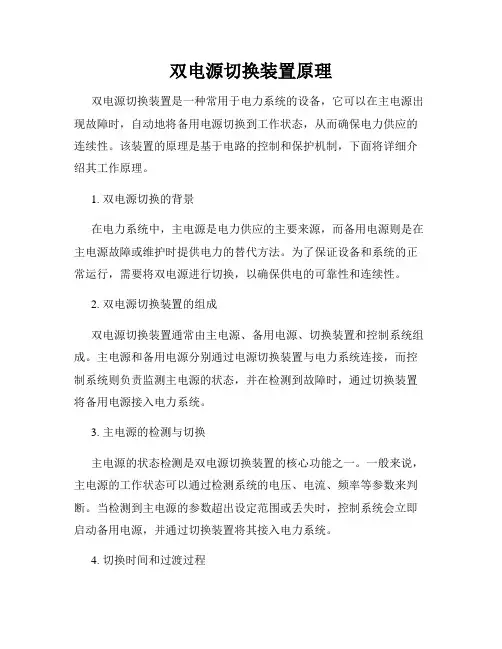

双电源切换装置原理双电源切换装置是一种常用于电力系统的设备，它可以在主电源出现故障时，自动地将备用电源切换到工作状态，从而确保电力供应的连续性。

该装置的原理是基于电路的控制和保护机制，下面将详细介绍其工作原理。

1. 双电源切换的背景在电力系统中，主电源是电力供应的主要来源，而备用电源则是在主电源故障或维护时提供电力的替代方法。

为了保证设备和系统的正常运行，需要将双电源进行切换，以确保供电的可靠性和连续性。

2. 双电源切换装置的组成双电源切换装置通常由主电源、备用电源、切换装置和控制系统组成。

主电源和备用电源分别通过电源切换装置与电力系统连接，而控制系统则负责监测主电源的状态，并在检测到故障时，通过切换装置将备用电源接入电力系统。

3. 主电源的检测与切换主电源的状态检测是双电源切换装置的核心功能之一。

一般来说，主电源的工作状态可以通过检测系统的电压、电流、频率等参数来判断。

当检测到主电源的参数超出设定范围或丢失时，控制系统会立即启动备用电源，并通过切换装置将其接入电力系统。

4. 切换时间和过渡过程双电源切换装置的性能指标中，切换时间被认为是一个重要的指标之一。

切换时间是指从主电源失效到备用电源接入电力系统的时间间隔。

通常，切换时间应控制在几毫秒的范围内，以确保设备的正常运行。

在切换过程中，双电源切换装置需要进行一系列的保护措施，以确保过渡过程中不会对电力系统和设备造成不良影响。

这些保护措施包括电压平衡、频率稳定、短路保护等。

5. 控制系统的功能控制系统是双电源切换装置的核心部分，它负责监测主电源的状态、控制切换装置的动作，并确保整个切换过程的安全可靠。

控制系统通常包括传感器、信号传输、逻辑控制等组成部分。

6. 双电源切换装置的应用领域双电源切换装置广泛应用于各种电力系统，例如交通设施、船舶、数据中心、医疗设备等。

在这些系统中，电力供应的可靠性和连续性对设备和系统的正常运行至关重要，双电源切换装置为其提供了一种有效的备用电源切换解决方案。

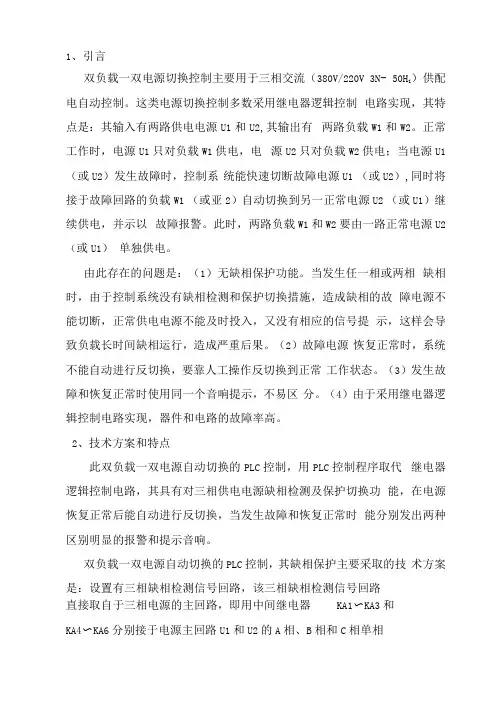

1、引言双负载一双电源切换控制主要用于三相交流（380V/220V 3N- 50H Z）供配电自动控制。

这类电源切换控制多数采用继电器逻辑控制电路实现，其特点是：其输入有两路供电电源U1和U2,其输出有两路负载W1和W2。

正常工作时，电源U1只对负载W1供电，电源U2只对负载W2供电；当电源U1 （或U2）发生故障时，控制系统能快速切断故障电源U1 （或U2）,同时将接于故障回路的负载W1 （或亚2）自动切换到另一正常电源U2 （或U1）继续供电，并示以故障报警。

此时，两路负载W1和W2要由一路正常电源U2（或U1）单独供电。

由此存在的问题是：（1）无缺相保护功能。

当发生任一相或两相缺相时，由于控制系统没有缺相检测和保护切换措施，造成缺相的故障电源不能切断，正常供电电源不能及时投入，又没有相应的信号提示，这样会导致负载长时间缺相运行，造成严重后果。

（2）故障电源恢复正常时，系统不能自动进行反切换，要靠人工操作反切换到正常工作状态。

（3）发生故障和恢复正常时使用同一个音响提示，不易区分。

（4）由于采用继电器逻辑控制电路实现，器件和电路的故障率高。

2、技术方案和特点此双负载一双电源自动切换的PLC控制，用PLC控制程序取代继电器逻辑控制电路，其具有对三相供电电源缺相检测及保护切换功能，在电源恢复正常后能自动进行反切换，当发生故障和恢复正常时能分别发出两种区别明显的报警和提示音响。

双负载一双电源自动切换的PLC控制，其缺相保护主要采取的技术方案是：设置有三相缺相检测信号回路，该三相缺相检测信号回路直接取自于三相电源的主回路，即用中间继电器KA1〜KA3和KA4〜KA6分别接于电源主回路U1和U2的A相、B相和C相单相回路中，KA1〜KA3和KA4〜KA6常开触点分别作为PLC的输入信号，即作为编制PLC的U1和U2三相缺相检测逻辑控制程序时的输入条件。

具有缺相保护的双负载一双电源自动切换控制，不仅具有缺相保护，同时还具有短路和过载保护、失压保护等功能；能自动进行缺相检测、三相电流显示，某一路供电电源发生故障时能自动切换到另一路电源继续对负载供电，并发出声光报警；在电源恢复正常后能自动进行反切换；在发生故障和恢复正常时能分别发出两种区别明显的报警和提示音响效果。

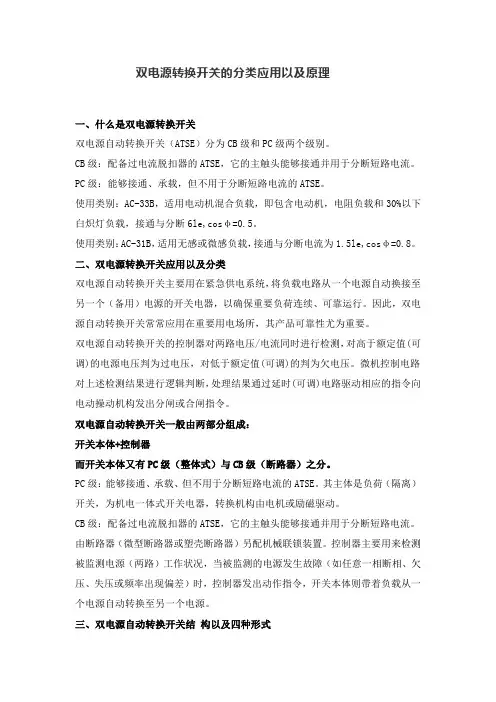

双电源转换开关的分类应用以及原理一、什么是双电源转换开关双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。

二、双电源转换开关应用以及分类双电源自动转换开关主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

因此，双电源自动转换开关常常应用在重要用电场所，其产品可靠性尤为重要。

双电源自动转换开关的控制器对两路电压/电流同时进行检测，对高于额定值(可调)的电源电压判为过电压，对低于额定值(可调)的判为欠电压。

微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。

双电源自动转换开关一般由两部分组成：开关本体+控制器而开关本体又有PC级（整体式）与CB级（断路器）之分。

PC级：能够接通、承载、但不用于分断短路电流的ATSE。

其主体是负荷（隔离）开关，为机电一体式开关电器，转换机构由电机或励磁驱动。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

由断路器（微型断路器或塑壳断路器）另配机械联锁装置。

控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。

三、双电源自动转换开关结构以及四种形式双电源自动切换开关是由两台三极或四极BM1系列塑壳断路器及附件(辅助、报警触头)、电机传动机构、机械联锁机构、智能控制器等组成。

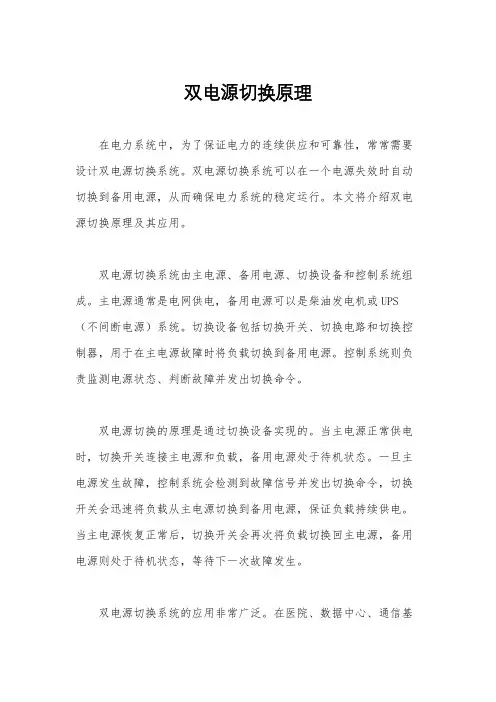

双电源切换原理在电力系统中，为了保证电力的连续供应和可靠性，常常需要设计双电源切换系统。

双电源切换系统可以在一个电源失效时自动切换到备用电源，从而确保电力系统的稳定运行。

本文将介绍双电源切换原理及其应用。

双电源切换系统由主电源、备用电源、切换设备和控制系统组成。

主电源通常是电网供电，备用电源可以是柴油发电机或UPS （不间断电源）系统。

切换设备包括切换开关、切换电路和切换控制器，用于在主电源故障时将负载切换到备用电源。

控制系统则负责监测电源状态、判断故障并发出切换命令。

双电源切换的原理是通过切换设备实现的。

当主电源正常供电时，切换开关连接主电源和负载，备用电源处于待机状态。

一旦主电源发生故障，控制系统会检测到故障信号并发出切换命令，切换开关会迅速将负载从主电源切换到备用电源，保证负载持续供电。

当主电源恢复正常后，切换开关会再次将负载切换回主电源，备用电源则处于待机状态，等待下一次故障发生。

双电源切换系统的应用非常广泛。

在医院、数据中心、通信基站等对电力供应要求非常高的场所，双电源切换系统可以确保电力系统的可靠性和稳定性，避免因电力故障而导致的损失。

另外，在一些对电力质量要求较高的场合，如实验室、工业生产线等，双电源切换系统也可以提供稳定的电力供应，保障设备正常运行。

为了确保双电源切换系统的可靠性，需要注意以下几点。

首先，选择合适的备用电源，根据负载的特点和要求选择柴油发电机或UPS系统。

其次，切换设备和控制系统的设计和制造要符合相关标准和规范，确保切换过程平稳可靠。

最后，定期对双电源切换系统进行检测和维护，确保设备的正常运行和性能。

总之，双电源切换系统通过切换设备和控制系统实现主电源和备用电源之间的自动切换，确保负载持续供电。

在需要高可靠性和稳定性的场合，双电源切换系统可以起到关键作用，保障电力系统的正常运行。

因此，在设计和应用电力系统时，应充分考虑双电源切换原理及其应用，以确保电力系统的可靠性和稳定性。

基于mos管的双电源自动切换电路设计一、概述在电力系统中，为了确保系统的可靠性和稳定性，通常会使用双电源自动切换电路。

这种电路能够在主电源故障时自动切换到备用电源，从而确保系统的持续供电。

本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。

二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。

当主电源正常供电时，自动切换装置使得备用电源处于断开状态；当主电源故障时，自动切换装置能够快速将系统切换到备用电源，实现系统的持续供电。

2. mos管工作原理mos管是一种常用的功率开关器件，其导通电阻小、耗能少、速度快、可靠性高。

在双电源自动切换电路中，mos管能够实现快速切换和保护电路的功能。

三、电路设计方案基于上述设计原理，我们可以设计出以下具体的双电源自动切换电路方案：1. 主电源和备用电源分别接入电路的输入端，通过电源选择开关和mos管控制电路实现双电源的切换。

2. 设计一套稳压控制电路，保证输出电压在合适的范围内。

3. 设置智能控制装置，监测主电源和备用电源的状态，当检测到主电源故障时，控制mos管切换至备用电源。

四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求，选择合适的mos管和电源选择开关。

2. 搭建电路原理图，设计mos管控制电路和稳压控制电路。

3. 制作PCB板，焊接元件。

4. 系统调试，验证双电源自动切换功能和稳压控制效果。

五、电路性能验证1. 对电路进行长时间稳定运行测试，验证其在不同负载下的性能。

2. 模拟主电源突然断电情况，验证自动切换到备用电源的速度和稳定性。

3. 对mos管和其他关键元件进行热稳定性测试，检测其在长时间高负载下的工作情况。

六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。

该电路能够实现快速而稳定的双电源切换，保证系统的持续供电，具有一定的实用性和可靠性。

希望本文的内容能够对相关领域的工程师和科研人员有所帮助。

双电源手动自动转换原理
双电源手动自动转换原理指的是一种电力系统控制方法，用于实现在两个电源之间自动或手动转换的功能。

其基本原理是通过开关、继电器、控制器等设备实现电源切换操作。

在手动模式下，用户可以通过手动切换开关来选择使用哪个电源供电。

当主电源出现故障或停电时，系统会自动切换到备用电源，以保证电力系统的持续运行。

当主电源恢复正常时，系统会自动返回主电源供电。

在自动模式下，系统会通过控制器实时监测主电源的状态，当主电源出现故障或停电时，系统会自动切换到备用电源。

当主电源恢复正常时，系统会自动返回主电源供电。

同时，系统还可以实现多路电源备份，以进一步提高电力系统的可靠性和稳定性。

总之，双电源手动自动转换原理是一种重要的电力系统控制方法，可以帮助用户实现电源切换和备份，从而保证电力系统的正常运行和可靠性。

- 1 -。

接触器双电源切换原理
接触器双电源切换是一种常用的电力控制方案，用于在主电源断电时自动切换至备用电源，确保设备的连续供电。

其原理基于接触器的工作机制和电路连通与分断的逻辑关系。

接触器是一种电气设备，由控制回路和主电路组成。

它的主要功能是根据控制信号，通过控制回路来控制主电路中的电气设备（如电动机、电磁阀等）的开关状态。

接触器内部包含一个电磁铁和一对可开合的触点。

双电源切换系统中，通常会有两个接触器，一个用于主电源，一个用于备用电源。

两个接触器的控制回路分别接入主电源和备用电源，通过控制信号来控制接触器的通断状态。

在正常情况下，主电源接触器的控制回路闭合，电磁铁得到激励，主电源接触器的触点闭合，主电源接通，设备通过主电源供电运行。

当主电源故障或断电时，控制主电源接触器的控制信号中断，导致主电源接触器的控制回路打开，电磁铁失去激励，主电源接触器的触点断开。

此时备用电源接触器的控制回路闭合，电磁铁得到激励，备用电源接触器的触点闭合，备用电源接通，设备通过备用电源供电运行。

双电源切换的关键在于控制信号的切换和接触器触点的状态改变。

通过控制回路和触点的开合，实现主备电源的切换，确保
设备在主电源故障时能够快速切换到备用电源，避免供电中断，保证设备的正常运行。

双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。

自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。

附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。

手动控制方式和自动控制方式。

简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。

双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。

控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。

三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。

指示灯用于指示控制器的当前状态。

参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。

双电源切换开关原理双电源切换开关原理是一种电力系统中常用的自动切换装置，用于将负载从一个电源切换到另一个电源，以确保连续供电。

在电力系统中，如果一个电源发生故障或者需要维护，双电源切换开关能够自动将负载切换到备用电源，从而保证负载的连续供电。

双电源切换开关通常包括两个输入电源、一个负载和一个控制单元。

当主电源正常供电时，控制单元会将负载连接到主电源上。

同时，备用电源也会通过自己的控制单元检测主电源是否正常供电。

如果主电源发生故障，备用电源的控制单元会感知到，并将负载切换到备用电源上。

1.输入电源：双电源切换开关通常连接到两个输入电源，即主电源和备用电源。

主电源是负载通常连接的电源，而备用电源是准备在主电源发生故障时接管负载的备用电源。

2.控制单元：双电源切换开关的控制单元负责监测输入电源的状态，并根据需要进行切换。

控制单元通常由微处理器或电路控制器组成。

3.切换机构：切换机构是双电源切换开关中至关重要的部分，负责将负载从一个电源切换到另一个电源。

切换机构通常包括一组电动驱动器、绝缘开关和接触器。

电动驱动器通过控制开关机械装置的运动来实现切换操作。

绝缘开关用于隔离开关操作时由于负载或电源的接触器跳受到电弧的影响。

接触器用于确保两个电源之间的正常连接。

4.监控与保护：双电源切换开关通常还配备有一系列监控与保护功能，以确保系统的安全运行。

这些功能可能包括电源故障监测、电源电压监测、电源频率监测、过载保护和短路保护等。

这些功能可根据需要进行定制配置。

当主电源正常供电时，控制单元会监测主电源的状态，并确保负载与主电源连接。

同时，备用电源的控制单元也会监测主电源的状态。

一旦控制单元检测到主电源发生故障或失去电源，它会立即触发切换机构，将负载从主电源切换到备用电源上。

在切换过程中，切换机构会确保两个电源之间的隔离，以保证系统的可靠性和安全性。

总结起来，双电源切换开关通过控制单元和切换机构实现负载在主电源和备用电源之间的切换。
