基于BS的通信电源监控系统软件设计与实现

通信电源监控系统的设计计算机网络、嵌入式、数据处理等技术的发展，为智能监控提供了强有力的技术支撑。

而通信电源，作为通信网络的“心脏”，其安全性和可靠性直接影响着通信基站中设备的运行情况。

因此，利用先进的技术构建智能化的通信电源监控系统，是保障通信顺利进行的重要举措。

通信电源的监控系统，必须具备以下几个功能：(1)对设备可以实现分散供电，并采用智能化集中管理；(2)系统可以实现遥感、遥测、遥视、遥控等功能，可以有效地进行故障诊断和定位，并远程发出操作命令，由现场执行机构进行操作；(3)电源运行数据可以实现实时采集，实时传送，同时还应具有一定的数据处理、存储、分析和辅助决策的能力。

通信电源监控系统发展至今，已经可以应用到实际的工作场合中，但是，还是存在着以下几个问题：(1)大多数的监控系统都是由电源厂家适配的，存在着与其他电源系统兼容性差的问题；(2)系统配置不够灵活，底层的数据采集的通信方式大多采用CAN总线形式，一方面，不利于系统的变动和扩展；另一方面，也不能适应用户个性化的要求；(3)故障检测的可靠性不高，告警失误率高。

为了解决以上的问题，本文利用WLAN来构建通信电源监控系统。

该系统具有上下两层网络结构，中间由嵌入式系统来担任网关，形成了一个运行稳定可靠，配置灵活，通用性强、个性化设计简单方便的监控系统。

1通信电源系统的组成及工作过程分析通信局站主要分为分散式电源系统和集中式电源系统，具体结构如图1及图2所示。

从图中可知，不论是哪种结构，通信电源系统都主要由交流配电单元、直流配电单元、整流模块、蓄电池组、油机发电机组组成。

通信电源系统的工作过程分为三种情况[1]：(1)市电正常，交流输入一部分经交流配电分配组机房照明、空调及各种交流负载，另一部分分配给整流模块，整流模块和各个蓄电池组的输出经直流配电单元分配后供给通信基站或交换机等通信设备使用。

同时，监控单元实时监控交流输入、蓄电池、整流模块的状态；(2)市电异常，备用的油机发电机组开始工作，工作过程同市电输入的情况，提供给通信设备稳定的电能；(3)市电和油机发电机组同时出现异常，系统的在线备用蓄电池开始工作，供通信设备正常运行。

基于BS的电力通信工程项目管理信息系统研发摘要：基于B/S架构的信息系统为项目管理提供了信息沟通、共享以及相互协作的平台和工具。

本文比较分析了B/S与传统C/S架构特点，在传统三层B/S结构的应用系统基础上的扩展，引入加/解密模块和安全认证模块，建立四层通用安全体系结构；按照电力通信通信工程建设环节，开发出五个功能模块，实现项目高效管理。

关键词：电力通信工程；项目管理；B/S架构；信息系统；近年来随着计算机技术以及通信技术的发展，为了满足电力系统安全、稳定、高效生产的需求及电力企业运营走向市场化的需求，电力系统通信的发展十分迅速。

许多新的通信设备、通信系统，例如SDH、光纤环路、数字程控、ATM等，都纷纷涌入电力系统通信网。

新设备的大量涌入表现出通信网的智能化水平不断提高，功能日益强大，配置、应用也十分复杂。

电力系统通信工程建设管理涉及范围广、项目多、信息量大，项目法人要与规划设计单位、技术设计单位、施工单位、设备制造与供应单位、材料供应单位、监理单位等众多项目参与方进行信息的交换和交流。

每个项目参与方既是项目信息的供方，也是项目信息的需方，由于其在项目生命周期中所处的阶段与工作不同，相应的项目管理信息系统的结构和功能会有所不同，因此目前的管理模式很难协调一致。

面对这样一个复杂的网络，这样一些苛刻的管理要求，唯一的也是十分有效的方法就是建立具有强大功能的电力系统通信工程项目建设管理信息系统。

一、系统设计与网络架构1. B/S模式的结构体系B/S(Browser/Server)模式是一种3层或多层结构的分布式系统，是由浏览器(Browser)和服务器(Server)组成。

服务器包括Web服务器、数据库服务器、应用服务器等，其结构见图1。

在该模式下客户方通过浏览器向Web服务器提出请求，由Web服务器向数据库服务器提出查询要求，Web服务器再将查询的数据以超文本文件的形式传给浏览器。

B/S模式采用标准的TCP/IP、HTTP协议，可以与企业现有网络很好地结合。

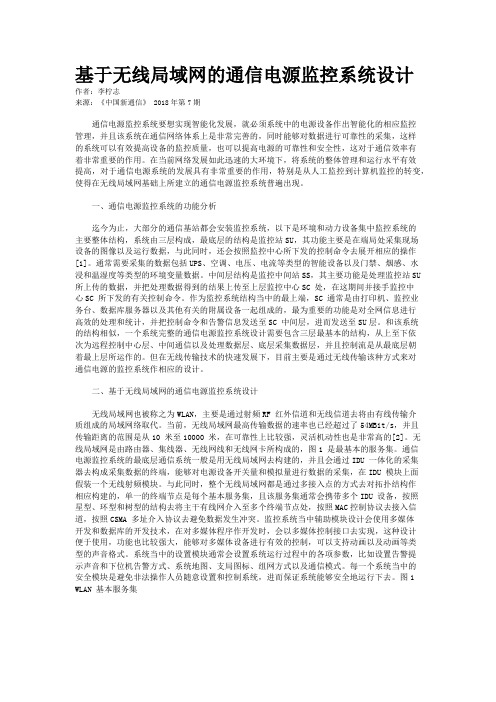

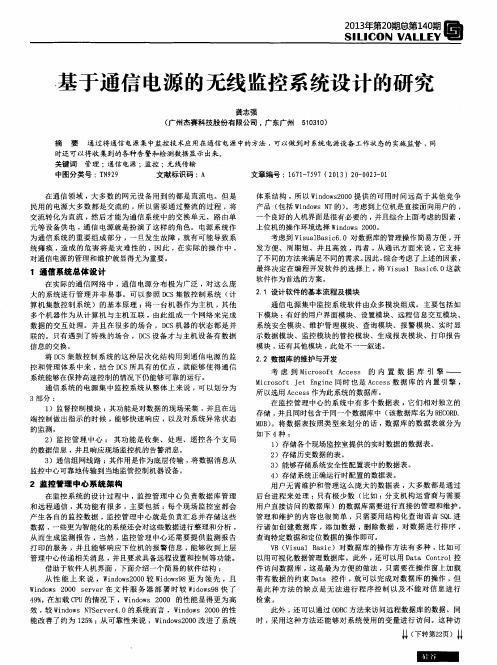

基于无线局域网的通信电源监控系统设计作者：李柠志来源：《中国新通信》 2018年第7期通信电源监控系统要想实现智能化发展，就必须系统中的电源设备作出智能化的相应监控管理，并且该系统在通信网络体系上是非常完善的，同时能够对数据进行可靠性的采集，这样的系统可以有效提高设备的监控质量，也可以提高电源的可靠性和安全性，这对于通信效率有着非常重要的作用。

在当前网络发展如此迅速的大环境下，将系统的整体管理和运行水平有效提高，对于通信电源系统的发展具有非常重要的作用，特别是从人工监控到计算机监控的转变，使得在无线局域网基础上所建立的通信电源监控系统普遍出现。

一、通信电源监控系统的功能分析迄今为止，大部分的通信基站都会安装监控系统，以下是环境和动力设备集中监控系统的主要整体结构，系统由三层构成，最底层的结构是监控站SU，其功能主要是在端局处采集现场设备的图像以及运行数据，与此同时，还会按照监控中心所下发的控制命令去展开相应的操作[1]。

通常需要采集的数据包括UPS、空调、电压、电流等类型的智能设备以及门禁、烟感、水浸和温湿度等类型的环境变量数据。

中间层结构是监控中间站SS，其主要功能是处理监控站SU 所上传的数据，并把处理数据得到的结果上传至上层监控中心SC 处，在这期间并接手监控中心SC 所下发的有关控制命令。

作为监控系统结构当中的最上端，SC 通常是由打印机、监控业务台、数据库服务器以及其他有关的附属设备一起组成的，最为重要的功能是对全网信息进行高效的处理和统计，并把控制命令和告警信息发送至SC 中间层，进而发送至SU层。

和该系统的结构相似，一个系统完整的通信电源监控系统设计需要包含三层最基本的结构，从上至下依次为远程控制中心层、中间通信以及处理数据层、底层采集数据层，并且控制流是从最底层朝着最上层所运作的。

但在无线传输技术的快速发展下，目前主要是通过无线传输该种方式来对通信电源的监控系统作相应的设计。

二、基于无线局域网的通信电源监控系统设计无线局域网也被称之为WLAN，主要是通过射频RF 红外信道和无线信道去将由有线传输介质组成的局域网络取代。

摘要：针对智能电网下智能终端的应用，结合现有量测方法和计算机网络技术，提出了一种基于B/S模式的智能用电服务系统的实现方案。

该系统以智能电表的应用为硬件基础，通过网络协议编程构建用电自动测量网络，并实现对用户用电数据的实时采集。

软件则以LAMP（Linux+Apache+MySQL+PHP）为开发平台，综合利用AJAX（异步JavaScript和XML，Asynchronous JavaScript and XML）以及实时数据库技术实现系统的整体设计。

该用电智能服务系统以浏览器为用户终端，可以为用户提供综合耗电统计、在线用电付费、智能用电决策以及实时信息交流等便捷而多样化的服务入口，从而为实现用户智能用电提供有力支撑。

关键词：智能电网；智能用电；智能电表；B/S模式；LAMP平台0 引言随着现代信息和通信技术的进一步发展，以及人们节能意识的进一步加强，智能电网下的能源与信息交互变得愈加紧迫，凸显了在新的技术背景下实现智能用电的重要性。

智能用电是智能电网终端应用的最终体现，也是构建坚强智能电网的重要支柱和主要环节之一。

实现智能用电一方面有利于电网企业走向营销现代化以及供电配电的科学化，另一方面也有利于实现电网与客户之间能量流、信息流、业务流的实时互动，构建新型的供用电关系[1-2]。

本文立足智能电网中智能互动终端的应用，以现有量测体系及网络技术为基础设计开发了一种智能用电服务系统。

智能用电服务系统的设计采用浏览器/服务器（Browser/Server，B/S）模式，以智能电表为系统的数据采集终端，实现对电网供电及客户用电信息的收集与处理，通过浏览器终端提供人机交互界面，为用户提供实时信息交互及基础业务服务平台。

1 系统设计方案智能用电服务系统的设计涉及软件与硬件两个层面的应用，系统整体设计拓扑结构如图1所示，系统的主体部分由基于硬件的用电数据采集网络，提供数据存储处理和业务信息服务的服务器媒介以及面向应用的客户终端三个部分构成。

基于B/S的用电信息采集与管理系统设计用电信息采集与管理系统的开发是构建智能电网的必然选择,也顺应了国际上关于用电网络相关技术的发展方向。

智能电网不仅可以有效、灵活的调整与支配供电需求,而且可以借助先进的计电设备实时有效的获知用户的用电信息并对其用电模式进行合理调控,以引导其节省用电,此外,透过差异电价,还可进一步减少尖峰用电,削减增建电厂产生的庞大投资。

针对国网哈尔滨供电公司目前关于智能电网的研究与发展现状,本文提出了一种基于B/S的用电信息采集与管理系统,通过信息化通信技术与网络技术,研究智能化的用电信息.采.集.与.分.析.系.统。

系统根据电力用户的不同区分了不通的通信技术,采用B/S三层结构完成主站建设,并通过云计算技术进行数据管理,实现系统的智能控制。

本文提出的基于B/S的用电信息采集与管理系统研究了目前运行的抄表系统的架构,根据需求不同对不同用电用户的电能量信息采集技术进行区分设计,从而确保用户所使用的电能量情况可以高效可靠的传输。

系统主站设计采用B/S 结构,以表现(w e b)层、业务逻辑(B L L)层、数据存储层(D A L)为内容的三层结构进行分层设计,以.NET平台作为运行环境,C#语言开发的智能化网络运行平台,以系统控制、用户基本信息管理、用电信息管理、数据分析、数据管理五个模块逐一建设,并通过把数据库部署在云端,海量用电数据的安全管理得以实现。

本文提出的这种依赖于B/S结构的用电信息采集与管理系统满足中国科学技术部门在“十二五”专项规划关于智能电网建设的要求即建设以信息化、交叉化、自动化为标志的智能电力网络系统。

通过该系统电力部门和用户都能够直观、准确的获取所需的用电信息,促进了电力市场的电力供需平衡,有助于维持正常的供电、用电秩序,也有利于提高客户服务水平。

一种通信电源监控系统的设计【摘要】通信电源是通信设备的“心脏”。

本文设计的通信电源监控系统能监视通信电源设备，在正常工作状态时能显示参数及波形，有故障时能自动诊断、显示出电源故障点或异常部位，并能自动发出报警和驱动控制机构动作来保护通信电源及其它设备。

【关键词】监控系统；交流配电单元；数据采集随着通信事业的飞速发展、通信设备的不断更新，现代通信对通信电源的要求也越来越高。

通信设备对电源系统的一般要求是：可靠、稳定、小型、高效率。

为了保证通信电源的正常运行，对电源的监控尤为重要。

设计一款经济、实用、耐用的电源监控系统则为本文希望达到的目的。

一、通信电源框架结构及总体设计要求一个完整的组合通信电源系统（框图如图1）包括五个基本组成部分，分别是交流配电单元、整流部分、直流配电单元、蓄电池组、监控系统。

电源监控系统以多级自下而上逐级汇接的方式构成。

每个监控级一般按辐射方式与若干下级监控级连接成一点对多点的监控系统，最低一级为设备监控单元（监控模块）与其监控的若干设备的连接。

组合电源系统中的设备监控单元就是通常说的监控模块。

监控模块通过RS485总线对各个被监控部分（包括整流模块、交、直流配电部分、蓄电池，有些还包括一些环境量）进行控制，控制液晶的显示，接受键盘的操作，并与后台监控系统或远端监控中心进行通讯，实现远程监控功能。

有些开关整流器内部具有独立的监控单元，完成对整流器的参数检测与控制、液晶显示和与监控模块的信息传递等。

通信系统的监控部分结构基本如图2所示。

二、交流配电单元监控硬件设计数据采集系统组成的结构，如图3所示。

由于在数据采集系统中有很多信号要被处理，这里我们以交流配电单元的输入电压为设计对象，分析对其如何进行采集处理。

1. 交流配电单元数据采集硬件设计方案1）几个参数的确定。

采样周期为Ts<=1/2fc=1/2*50=10ms；分辨率大约为10/28=38mv；采用8位的A/D转换器芯片ADC0809，则其转换所需时间典型值为100us，此时所需的外部时钟频率为640Hz；转换速率为1/100us，；采用AD528采样保持器，捕捉时间6us，则采集时间=设定时间+捕捉时间，约为2ms；数据输出缓冲采用ADC0809芯片来实现A/D转换的功能。

基于B/S的配电自动化监测报警系统朱坤，杨明皓，袁明珠（中国农业大学信息与电气工程学院，北京100083）摘要：配电监测是配电自动化系统的重要组成部分，WEB 实时监测系统是为反映电力系统现场实际运行状况而服务的，需要对大量的数据进行实时的处理与维护。

传统的C/S模式的配电系统，随着配电系统的逐步现代化显示出了弊端。

传统的集中式C/S模式的配电自动化系统正向分布式B/S模式转变。

本系统利用JSP网页技术，新兴的Ajax技术，完善了现有的配电自动化B/S监测软件平台，实现配电网实时监测报警、历史报警记录查询等电力监测系统的常用功能，增强了电网的监测自动化管理水平。

关键词：配电监测系统；浏览器/服务器；实时监测。

0 引言配电自动化,是指利用现代化的通信技术、电子技术、计算机技术及网络技术，结合实际电力设备，将配电网的监测、控制、计量和供电部门的管理工作很好地融合在一起。

配电自动化系统包括很多部分，其中配电监测是配电自动化系统的一个非常重要的组成部分。

其主要功能包括：数据采集和监控(SCADA)、配电网运行管理、用户管理、地理信息系统(GIS)等。

随着计算机技术、网络技术和通信技术的飞速发展，我国电力行业正朝着现代化程度更高的方向发展，各种先进的信息技术正逐步应用于配电自动化监测系统当中。

随着互联网的快速发展，配电自动化实时监测系统软件，已由最初基于C/S(Client/Server)的集中式管理发展到现在基于B/S(Browser/Server)的分布式监测系统。

这两种模式的先后出现，使监测系统的自动化水平有了一个很大的提高。

由于B/S模式在诸多方面具有比C/S模式更优越的性能，因此B/S模式正逐步取代C/S模式并成为配电自动化监测系统软件平台的主要的发展方向。

本文将主要探讨如何应用当前先进的计算机编程技术、显示技术以及网络技术，完善现有的配电自动化B/S实时监测系统软件平台，并在一定程度上解决与后台实时交互的问题。
