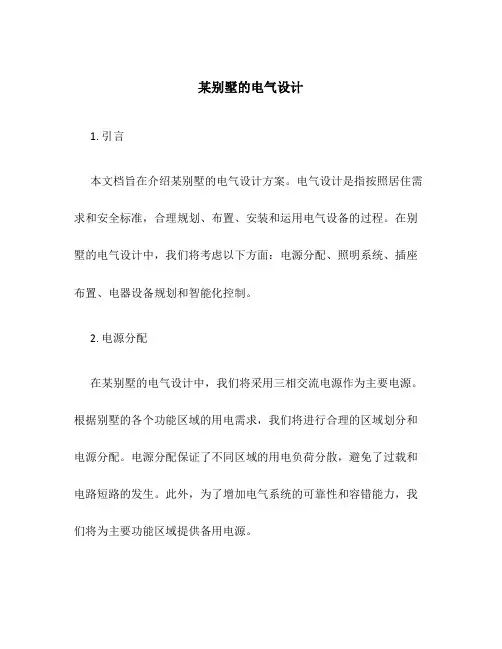

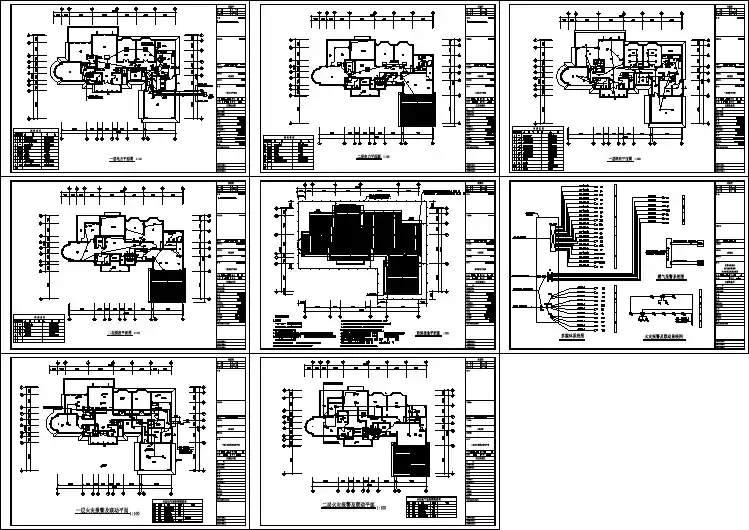

某别墅的电气设计1. 引言本文档旨在介绍某别墅的电气设计方案。
电气设计是指按照居住需求和安全标准，合理规划、布置、安装和运用电气设备的过程。
在别墅的电气设计中，我们将考虑以下方面：电源分配、照明系统、插座布置、电器设备规划和智能化控制。
2. 电源分配在某别墅的电气设计中，我们将采用三相交流电源作为主要电源。
根据别墅的各个功能区域的用电需求，我们将进行合理的区域划分和电源分配。
电源分配保证了不同区域的用电负荷分散，避免了过载和电路短路的发生。
此外，为了增加电气系统的可靠性和容错能力，我们将为主要功能区域提供备用电源。
3. 照明系统针对不同区域的照明需求，我们将设计并安装适宜的照明系统。
照明系统包括常规照明、特殊氛围照明和景观照明。
常规照明采用LED 灯具，以较低的能耗和持久的寿命提供足够亮度。
特殊氛围照明可以通过调光、色温控制和定时控制来实现，在不同场景下创造出各种舒适的照明效果。
景观照明将美化别墅的室外环境，采用防水的灯具，使庭院、花园和游泳池等区域在夜晚也能得到良好的照明效果。
4. 插座布置为了方便居住者使用电子设备，我们将合理布置插座。
插座布置应考虑到不同房间的用电需求和居住者日常生活习惯。
我们将使用优质的插座设备，确保安全可靠的用电环境。
此外，我们还将设置充电器专用插座，以方便充电设备的使用。
5. 电器设备规划根据居住者的需求和别墅的空间布局，我们将合理规划电器设备的安装位置。
在厨房区域，我们将安装烤箱、微波炉、燃气灶和消毒柜等厨房电器。
在客厅区域，我们将安装投影仪、音响系统和电视机等娱乐电器。
在卧室区域，我们将安装空调、电视机和音响设备等舒适设备。
在浴室区域，我们将安装电热水器、暖风机和风扇等必要电器。
6. 智能化控制为了提高居住的便利性和安全性，我们还将配置智能化控制系统。
智能化控制系统可以远程控制照明、插座、空调、安防设备和家电等。
居住者可以通过手机APP或智能语音助手实现对电器设备的远程控制。
第7章别墅电气设计及图形绘制本章内容◆电气设计基础◆绘制图例表◆绘制配电系统图◆绘制插座平面图◆绘制照明平面图电气图主要用来反映室内的配电情况，包括配电箱规格、型号、配置以及照明、插座、开关等线路的敷设方式和安装说明等。
室内电气图由图例表、配电系统图、施工说明和平面图组成，其中平面图又分为三个部分：插座平面图、照明平面图和弱电平面图，本章将主要介绍它们的绘制方法以及相关电气方面的知识。
7.1 电气设计基础室内电气设计需要牵涉到很多相关的电工知识，没有便于没有电工基础的读者阅读、理解本节的内容，这里首先简单介绍一些相关的基础知识。
7.1.1 强电和弱电系统现代家庭的电气设计包括强电系统和弱电系统两大部分。
强电系统指的是空调、电视、冰箱、照明等家用电器的用电系统。
弱电系统指的是有线电视、电话线、家庭影院的音响输出线路、电脑局域网等线路系统，根据不同的用途需要采用不同的连接介质，例如电脑局域网布置一般使用五类双绞线，有线电视线路则使用同轴电缆。
7.1.2 常用电气名词解析1．户配电箱现代住宅的进线处一般装有配电箱。
户配电箱内一般装有总开关和若干分支回路的断路器/漏电保护器，有时也装熔断器和计算机防雷击电涌防护器。
户配电箱通常自住宅楼总配电箱或中间配电箱以单相220V电压供电。
2．分支回路分支回路是指从配电箱引出的若干供电给用电设备或插座的末端线路。
足够的回路数量对于现代家居生活是必不可少的。
一旦某一线路发生短路或其他问题时，不会影响其他回路的正常工作。
根据使用面积，照明回路可选择两路或三路，电源插座三至四路，厨房和卫生间各走一条路线，空调回路两至三路，一个空调回路最多带两部空调。
3．漏电保护器漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
4．电线截面与载流量在家庭装潢中，因为铝线极易氧化，因此常用的电线为BV线（铜芯聚乙烯绝缘电线）。
电线的截面指的是电线内铜芯的截面。
住宅内常用的电线截面有1.5mm2、2.5mm2、4mm2等。
导线截面越大，它所能通过的电流也越大。
- 203 -截流量指的是电线在常温下持续工作并能保证一定使用寿命（如30年）的工作电流大小。
电线截流量的大小与其截面积的大小有关，即导线截面越大，它所能通过的电流也越大。
如果线路电流超过载流量，使用寿命就相应缩短，如不及时换线，就可能引起种种电气事故。
7.1.3 电线与套管强电电气设备虽然均为220V供电，但仍需根据电器的用途和功率大小，确定室内供电的回路划分，采用何种电线类型，例如柜式空调等大型家用电气供电需设置线径大于2.5mm2的动力电线，插座回路应采用截面不小于2.5mm2的单股绝缘铜线，照明回路应采用截面不小于1.5mm2的单股绝缘铜线。
如果考虑到将来厨房及卫生间电器种类和数量的激增，厨房和卫生间的回路建议也使用4mm2电线。
此外，为了安全起见，塑料护套线或其他绝缘导线不得直接埋设在水泥或石灰粉刷层内，必须穿管(套管)埋设。
套管的大小根据电线的粗细进行选择。
7.2 新建图形电气图是在顶棚图和平面布置图的基础上绘制的，因为电气图需要用到顶棚图中的灯具，还需要根据平面布置图中的家具来定位相关图形，比如开关、插座等。
(1)选择“文件” “新建”命令，以“室内装璜施工图模板.dwt”创建新图形文件。
(2)按下“Ctrl+O”键，打开绘制的“平面布置图.dwg”文件，将一～三层平面布置图复制到“电气图.dwg”文件中，并分别将每层平面图的图名改为“一层插座平面图”、“二层插座平面图”和“三层插座平面图”。
(3)打开前面绘制的“顶棚平面图.dwg”文件，将一～三层顶棚图复制到“电气图.dwg”文件中，并分别将每层顶棚平面图的图名改为“一层照明平面图”、“二层照明平面图”和“三层照明平面图”。
然后删除标高、剖切索引符号、顶棚材料说明文字等与电气图无关的图形。
(4)关闭前面打开的“平面布置图.dwg”和“顶棚平面图.dwg”。
由于电气图并不是很复杂，因此可以将所有电气图绘制在同一个图形文件中，通过图层对各部分图形进行管理。
(5)调用LAYER命令打开“图层特性管理器”，创建“配电系统图”、“插座”和“灯具”图层。
- 204 -(6)执行“文件” “保存”命令将文件保存为“电气图.dwg”。
7.3 绘制图例表图例表用来说明各种图例图形的名称、规格以及安装形式等。
图例表由图例图形、图例名称和安装说明等部分组成，如图7-1所示为本例图例表。
本电气图图例按照其类别可分为开关类图例、灯具类图例、插座类图例和其他类图例，下面按照图例类型分别进行绘制。
图例名称安装高度（从盒底至完成地台)图7-1 图例表7.3.1 绘制开关类图例开关类图例画法基本相同，画出其中的一个，通过复制、修改即可完成其它图例的绘制。
下面以绘制“双控双联开关”图例图形为例，介绍开关类图例图形的画法，其尺寸如图7-2所示。
- 205 -- 206 -图7-2 双控双联开关尺寸(1) 设置“图例表”为当前图层。
(2) 调用LINE 命令，绘制如图7-3所示线段，命令选项如下：命令: L ● /调用LINE 命令/ 指定第一点:/在图形中拾取一点作为线段的起点/ 指定下一点或 [放弃(U)]: 50●/向下移动光标，当出现270°极轴追踪线时输入50并按回车键，确定线段第二点/ 指定下一点或 [放弃(U)]: 180●/向右移动光标，当出现0°极轴追踪线时输入180并按回车键，确定线段第三点/ 指定下一点或[闭合(C)/放弃(U)]:300●/保持0°极轴追踪线不变，输入300并按回车键，确定线段第四点/ 指定下一点或 [闭合(C)/放弃(U)]: 50/向下移动光标，当出现270°极轴追踪线时输入50并按回车键，确定线段最后一点/ 指定下一点或 [闭合(C)/放弃(U)]:●/按回车键退出命令，得到图形效果如图7-3所示/图7-3 绘制的线段(3)调用OFFSET命令偏移线段，命令选项如下：命令:o●指定偏移距离或 [通过(T)] <20.0000>: 50●/确定偏移距离为50/选择要偏移的对象或 <退出>:●/选择如图7-4所示线段作为偏移对象/指定点以确定偏移所在一侧:/在选择的线段左边单击鼠标/选择要偏移的对象或 <退出>:●/按回车键退出命令，偏移结果如图7-5所示/图7-4 选择偏移线段图7-5 偏移线段(4)继续调用OFFSET命令，偏移另一侧线段，偏移距离为50，结果如图7-6所示。
(5)调用DONUT命令，绘制填充圆环，命令选项如下：命令: DONUT●指定圆环的内径 <20.0000>:0●图7-6 偏移另一侧线段/指定圆环的内径为0/指定圆环的外径 <200.0000>: 100●/指定圆环的外径为100/指定圆环的中心点或 <退出>:- 207 -- 208 -/捕捉并单击如图7-7所示位置作为圆环的中心点/ 指定圆环的中心点或 <退出>:●/按回车键退出命令/图7-7 指定圆环的中心点图7-8 双控双联开关(6) 调用ROTATE 命令旋转绘制的图形，命令选项如下：命令: RO ●/调用ROTATE 命令/UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 选择对象: 指定对角点: 找到 6 个 /选择刚才绘制的所有对象/ 选择对象:●/按回车键结束对象选择/ 指定基点:/捕捉并单击如图7-7所示位置作为旋转的中心点/ 指定旋转角度或 [参照(R)]: 45●/输入旋转角度45并按回车键，图形旋转45°，“双控双联开关”图例图形绘制完成，效果如图7-8所示/(7) 下面调用COPY 命令完成其它开关类图例图形的绘制，命令选项如下：命令: C ●选择对象: 指定对角点: 找到 3 个 /选择如图7-8所示中的所有图形/- 209 -选择对象:●/按回车键结束对象选择/ 指定基点或位移:/在图形窗口中任意位置拾取一点作为位移基点/ 指定位移的第二点或 <用第一点作位移>:/光标水平向右移动，在适当位置拾取一点，确定复制对象位置，如图7-9所示/ 指定位移的第二点:● /按回车键退出命令/图7-9 复制图形图7-10 修改图例图形(8) 下面对复制的图例图形稍作修改。
选择如图7-10所示线段，按下DELETE 键删除，得到双控单联开关，如图7-11所示。
图7-11 修改结果(9) 其它开关图例图形绘制方法相同。
7.3.2 绘制灯具类图例灯具类图例图形包括射灯、筒灯、吸顶灯、吊灯和镜前灯等。
其中射灯、筒灯、吸顶灯和吊灯在顶棚图中已经绘制好，在此无需重新绘制。
下面介绍镜前灯的绘制方法，尺寸如图7-12所示，具体操作步骤如下：图7-12 镜前灯图例尺寸(1)参照如图7-12所示，调用RECTANG命令，绘制600×40的矩形，如图7-13所示。
图7-13 绘制矩形(2)继续调用RECTANG(矩形)命令，在刚才绘制的矩形左侧绘制40×60的矩形，命令选项如下：命令: Rec●指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:10●/捕捉矩形左下角端点，向下移动光标，当出现270°极轴追踪线时输入10,确定矩形第一个角点/ 指定另一个角点或[尺寸(D)]:@-40,60●/输入相对坐标“@-40,60”并按回车键，确定矩形另一个角点，得到图形效果如图7-14所示/图7-14 绘制另一个矩形(3)选择绘制的矩形，调用镜像命令，复制出右侧的矩形，镜前灯绘制完成。
7.3.3 绘制插座类图例插座图例图形基本相似，下面以绘制“二、三孔单相插座”图例图形为例，介绍插座类图例图形的画法。
本例“二、三孔单相插座”图例图形尺寸如图7-15所示。
- 210 -- 211 -图7-15 二、三孔单相插座(1) 调用CIRCLE 命令，在图形窗口空白处绘制半径为175的圆。
调用LINE 命令，绘制圆的直径，结果如图7-16所示。
(2) 调用TRIM 命令，修剪圆的下半部分，得到一个半圆，结果如图7-17所示。
图7-16 绘制圆图7-17 修剪圆(3) 调用LINE 命令在半圆上方绘制线段，结果如图7-18所示。
调用HA TCH 命令在半圆内填充图案，如图7-19所示，得到“二、三孔单相插座”图例图形。
图7-18 绘制线段图 7-19 填充半圆7.3.4 绘制其它图例其它还需要绘制的图例图形有配电箱，如图7-20所示。
