电气专业对建筑设计（住宅小区、别墅类建筑）的基本要求一、总体（一）强电设计（1）大型住宅小区独立设置10kV开闭所，每1.2~2.0万户设一座开闭所，建筑面积200~300㎡，用地面积≥500㎡。
（2）室外总体根据小区总容量来确定变配电所的数量，具体采用Ⅲ型站、Ⅳ型站还是箱式变，需与当地供电部门征询后确定。
如无特殊规定，优先采用箱变型式。
（3）变配电所具体尺寸不同的供电局会要求不同，供电部门针对具体项目会有详细的尺寸要求。
一般情况下，Ⅲ型站有13m*9m和12.5m*7.5m两种规格，Ⅳ型站为15m*7.5m。
欧式箱变500kVA一台，约为3.2m*2.5m，800kVA一台，约为3.7m*2.5m，每组箱变通常为两台并列设置，箱变宜设置在建筑物的两侧或建筑物的背面等较隐蔽的场所，每组箱变距建筑物外墙不应小于8m（上海市环保部门要求箱变开门一侧距住宅外墙不小于15m），距人行道边不小于1m ，每两组间距不小于5m。
（二）弱电设计（1）住宅小区总体应设置一个集中式弱电管理中心，集电信网络系统、有线电视系统、公共安全系统、火灾自动报警系统及设备智能化管理系统的前端于一处，便于统一管理与操作。
中心机房宜设置在住宅小区内用户中心位置，并且应满足通信管线进出方便的要求。
通常设于会所、门卫的一层，不应与变配电所等强磁场干扰源、水泵房及水池相毗邻。
（2）小区中心机房的使用面积为：500户以下≥30㎡，500～1000户≥50㎡，1000～2000户≥60㎡，每增加1000户，中心机房使用面积宜增加10㎡。
（3）中心机房梁下净高不应低于2.6m；外门应向外开启，宽度不宜小于1.2m，高度不宜小于2.1m；中心机房的耐火等级不应低于二级。
二、单体（一）强电设计（1）低压配电间低层、多层住宅不设低压配电间。
公共部位要考虑电业熔丝盒和电表箱的位置。
100A～200A的电业熔丝盒尺寸600*500*200（宽*高*厚），底距地2.0m。
别墅小区供配电设计思路及实例随着社会的不断发展，高端别墅小区的建设呈现出不断扩大的趋势，而别墅小区的供配电设计则成为了小区建设中的关键问题之一。
如何合理的设计供配电系统，是保障别墅小区正常运转的重要环节之一。
本文将从别墅小区的供配电设计思路出发，结合实例进行详细阐述。
一、别墅小区供配电设计思路在别墅小区的供配电设计中，应该遵循以下几个基本思路：1.灵活性别墅小区的供配电系统应该具备灵活性，能够适应变化的需求。
根据小区住户的需求，供配电系统需要具备扩容、设备更换、系统升级等功能。
2.安全性别墅小区供配电系统的安全性是非常关键的，应该按照相关国家标准和规范进行设计和安装。
尽量避免安装不合格的电气设备和电线电缆，以确保系统运行的稳定性和安全性。
3.高效性别墅小区供配电系统的高效性是保证小区正常运行的重要保障。
设计者应该选用高效的电气设备，优化供配电系统的节能性能，提高小区的整体能源利用效率。
二、别墅小区供配电系统实例1.供电方案设计别墅小区的供电方案设计，要进行全面考虑各种因素，例如小区居民的数量、用电负载、变电站的选址和管理、供电线路的走向等。
在此基础上，设计合适的电缆敷设方案、配电箱的排布，以及备用电源的设计等。
2.变配电站的选址和管理别墅小区建设中，变配电站的选址和管理是非常重要的。
变电站应当选址在小区附近，能够很方便地向小区供电，并尽量避免安装在住宅区域，以避免噪声、电磁干扰等不良影响。
同时，变配电站应该定期保养、检查和维修，以维护正常的供电运行。
3.电缆敷设和配电系统设计电缆敷设和配电系统设计是别墅小区供配电系统的核心部分。
应该结合小区的用电情况、居民数量和用电负荷来确定合适的电缆截面尺寸和配电箱的数量。
电缆应当采用耐热、耐寒等特殊材质，以确保其正常运行。
同时，配电系统应该合理的排布和布线，便于轻松升级和维护。
4.备用电源的设计别墅小区通常开发程度较高、用电负载较大，因此备用电源的设计在供配电系统中占据非常重要的地位。
别墅电气施工方案1. 引言本文档旨在为别墅电气施工工程提供一个全面的方案，包括电气布线、配电箱、开关插座、照明设备等内容。
本方案以满足别墅住户的日常用电需求为主，同时兼顾安全性和美观度。
2. 电气布线2.1 主干电缆•使用规格：根据别墅总用电负荷计算，选择适当的截面积，一般为16mm²或以上铜芯电缆。
•布线路径：将主干电缆从电力接入点引入别墅内部，通过楼梯井或墙槽进入每个楼层的配电箱位置。
2.2 楼层电缆•使用规格：根据每个楼层的用电负荷计算，选择适当的截面积，一般为2.5mm²至6mm²的铜芯电缆。
•布线路径：从配电箱引出电缆，按照各个房间的用电需求布设，并注意避开水管、燃气管等。
3. 配电箱3.1 安装位置•配电箱应安装在别墅地下室或其他合适的位置，保证易于维修和管理。
•配电箱的安装高度应符合当地的安全规定。
3.2 规格与设计•配电箱应根据别墅的总用电负荷、主干电缆的截面积等因素进行设计。
•配电箱应具备过载保护、漏电保护等功能，以确保用电安全。
4. 开关插座4.1 室内开关•每个房间至少需要一个开关控制室内照明。
•开关应采用优质材料制成，耐用可靠。
•开关的位置和高度应考虑人体工程学，方便居住者的使用。
4.2 插座安装•插座应按照电器用电需求进行规划并布设。
•厨房、客厅、卧室等不同区域的插座数量和位置应符合居住者的实际需求。
5. 照明设备5.1 室内照明•别墅内的各个房间应考虑到不同区域的不同用途，合理安排照明设备的位置和数量。
•照明设备的灯具应选择节能、环保的LED灯，以减少能源消耗，并增加使用寿命。
5.2 室外照明•别墅外部的花园、走廊、门口等区域应设置适当数量和位置的照明设备，以提供安全和美观的照明效果。
•室外灯具应具备防水、耐候等功能，以适应不同的气候条件。
6. 风险与安全措施在进行别墅电气施工时，应注意以下风险和安全措施：•施工期间应避免短路和电击事故，必要时使用绝缘工具和个人保护装备。
1.设计范围：电力配电及照明系统（包括照度计算、电气设备定位尺寸图纸）；电话系统；有线电视系统；信息网络系统；对讲系统；防雷接地系统；2．供配电系统：（1）供配电系统要求安全可靠，负荷容量按适当超前的原则，并留有预量。
（2）负荷用电指标：（暂定，待甲方项目管理部与当地供电部门协商后再定）（3）别墅供配电应考虑三相平衡，总进线尽量采用三相供电。
（4）计量方式：别墅每户一表，集中安装（两户表集中一起安装）在每户之间的围墙外侧（人行道侧）。
集中表箱型号及规格由园区总图确定。
（5）每栋别墅的总电源进线开关，为带有漏电保护功能、防火灾型的漏电断路器，其动作电流为300mA.（6）每栋别墅电源进户总箱处装设等电位联接端子箱（MEB）.3．电气设备：(1) 在每栋别墅一层设置一个总配电箱(有车库的总配电箱安装在车库内,与一层共箱,无车库的尽量安装在一层隐蔽的地方,暗装),其余层另设置楼层分配电箱(楼梯间墙体上暗装),干线由总配电箱放射引出,分配电箱电流40A以下,尽量采用单相配电。
（2）配电箱内分设照明回路、普通插座回路、卫生间插座回路、厨房插座回路、空调插座回路。
层间配电箱总开关为隔离开关，其中除普通插座回路、卫生间插座回路、厨房插座回路共用一个30mA漏电断路器外,其余回路为断路器。
（3）户内插座布置（按装修图纸布置设计,均为暗装）:客厅：电视机位两个二、三极电源插座+一个电视插座；电话柜一个二、三极电源插座+一个电话插座；餐厅：预留一个二、三极电源插座。
主卧室：电视机位一个二、三极电源插座+一个电视插座；书台（或梳妆台）一个二、三极电源插座+一个电脑插座；床头柜一个二、三极电源插座+一个电话插座。
卧室：电视机位一个二、三极电源插座+一个电视插座；书台（或梳妆台）一个二、三极电源插座+一个电脑插座；床头柜一个二、三极电源插座+一个电话插座。
书房：书台位一个二、三极电源插座+一个电话插座+一个电脑插座；另离书台位一定距离预留一个二、三极电源插座（按装修图布置确定）。
浅谈别墅电气设计摘要：文章对别墅的电气设计做了探讨，包括对电气配电系统设计、电气照明设计和防雷接地设计等关键字：配电系统照明防雷接地Abstract: in this paper the electrical design do the villa study, including to the electric power distribution system design, electrical lighting design and lightningproof grounding design, etcKey word: power distribution system lighting lightningproof grounding近年来，随着我国经济的快速发展，人民生活水平的不断提高，人们对居住环境和居住品质要求越来越高，面积在200~500㎡的别墅式住宅成为高档住宅的发展的方向，它不仅要求居住方便、舒适华丽，而且拥有众多景观性用电设备等特点。
因此，别墅的供配电与一般多层、高层住宅不同，必须采用新的配电思想和方式来满足其功能要求。
1、供配电设计由于别墅面积通常在200~500㎡之间，负荷容量一般在15~30kW之间，且空调设备多为三相负荷，因此不论是联排、叠拼别墅，还是独栋别墅，都要采用电源供电电压为380V的三相供电方式。
就配电而言，每层设配电箱，每箱设单相供电，用于本层照明和普通插座回路供电。
例图如下：2、照明设计别墅对照明效果和照明气氛的要求是很高的，不仅要创造良好的光环境，使人舒服、高效地从事视觉工作，而且还要烘托环境气氛，创造美妙的光环境。
别墅内照明要求主要如下，一般别墅中主要有下列功能的房间，客厅、餐厅、卧室（主卧室、次卧室）、厨房、卫生间等。
客厅：此间是活动最多，对照明要求最高。
它的主要功能为会客、看电视、听音乐、和其他娱乐活动。
照度要求不高。
但整个环境应比较明亮，并最好有变化。
一设计内容简述：设计内容是为某一三层别墅进行照明、配电设计。
供电方式为放射式，电源供电采用三相四线380/220V制。
设计内容包括照明灯具的计算、选择和布置（采用单位容量法计算照度，厨房、卫生间、楼道、大门外采用平圆形吸顶灯，其他地方采用YG2-1控照式荧光灯），以及开关、插座和配电箱的布置，电气管线选用，以及总配电箱和分配电箱的布置。
二、别墅照明设计（一）．照明灯具选用及布置1、照明灯具选用：厨房、卫生间、楼道、大门外采用平圆形吸顶灯（白炽灯，60W）其他地方采用YG2-1控照式荧光灯（荧光灯，40W）2、照明灯具计算选择表(二).开关选用布置为方便使用，开关一般安装在房间的入口距地1.4m处，目前较常用的是翘板式开关，可根据布灯情况选择单控、双控、单极或双极开关等。
在同一处分别控制多盏灯具时应尽量采用多极开关。
客厅、餐厅的灯具可采用双极开关控制。
卫生间的开关宜设置在门外。
楼梯间宜选用双控开关。
(三)．插座选用及布置1、插座选用按照国家行业标准关于照明系统中的每一单相回路，不宜超过16A，灯具数量不宜超过25个每一单相插座回路的插座数量不宜超过10个（组）的有关规定进行负荷计算。
2．各房间插座布置卧室两侧墙上至少各设1组，厅的每面墙上各设一组，按家电设备可能的安放位置预留足够数量的插孔。
厨房、热水器、空调、洗衣机设供电专线切配单项带接地的三孔插座。
一般插座安装高度为0.3m，热水器插座距地2.3m，洗衣机插座距地1.5m，空调插座距地1.8m。
（插座布置具体情况见插座布置表）。
三、别墅电气线路设计1、供电方式本工程选用放射式，即由室外配电柜引来380/220V三相四线电源，采用电缆直埋地方式引进，进线电缆选用聚氯乙烯绝缘电力电缆，过基础穿阻燃硬塑料管保护，引至一层的AL总配电箱，然后由AL总箱分别引至一层、二层和三层的各分配电箱（AL1，AL2，AL3）。
2、线路敷设进户线长度：80m电缆选用聚氯乙烯绝缘电力电缆，低压配电主干线选用铜芯聚氯乙烯绝缘导线穿阻燃硬塑料管沿墙暗敷设；支线选用铜芯电线穿阻燃硬塑料管沿建筑物墙地面、顶板暗敷。
大规模别墅小区电气设计分析大规模别墅小区电气设计分析在当今城市化进程不断加速的背景下，别墅小区的规模越来越大，电气设计成为小区建设的一项重要任务。
在小区电气设计中，细节决定成败，要合理规划总体布局，选用合适的电气设备，确保电气设备的有效性和稳定性。
一、总体布局规划大规模别墅小区的总面积往往较大，所以应当充分考虑配电系统的布置和安装的位置，以便于电源输出的同时，避免无用功耗。
应当根据小区的实际情况，确定合理的配电室位置和数量，避免空间的浪费。
二、选择合适电气设备在小区的投资中，电气设备的选择则是非常关键的一环。
应当注重选用稳定可靠、安全耐用的电气设备。
在选择电缆时，需要考虑电缆的长度和额定电流，避免过载和短路等问题。
在选用智能化电气设备时，应当优先考虑设备的互联性和数据安全。
在购买电缆设备时，要尽量避免跟进知名品牌名气，而是以实际效果、质量为主要考虑标准。
三、小区电气设备的有效性电气设备的有效性是关键点。
在小区的电气设计中，应当充分考虑配电后接入户用电，以确保每户的用电需求的满足。
在其他电气设备中，应当根据小区的实际需求进行规划设计。
例如，对于大幅面别墅小区，要在每栋楼中规划太阳能热水器等附属电气设备，以充分保证供电。
四、小区电气设备的稳定性当小区规模较大时，稳定性可能会成为一个问题。
应当考虑通过隔离、分段、备份等手段实现电气设备的稳定性。
应当规划储备用电，以应对将来潜在的用电需求变化。
在小区电气设备的运营维护中，应当进行日常巡检，确保电气设备的正常运行。
总之，大规模别墅小区电气设计的重要性不言而喻。
在实际设计中，应当注重细节，根据小区的实际情况进行合理规划，选用合适的电气设备，确保电气设备的有效性和稳定性，从而为小区的用电需求提供最完美的保障。
五、小区防雷与接地系统设计在电气设计中，防雷与接地系统设计是非常重要的一部分。
为了保证小区电气设备的安全运行，需要规划合理的防雷与接地系统，使电气设备不受闪电侵袭，从而保障人身安全和电气设备财产安全。
别墅电气技术设计导则一、设计依据1、《民用建筑电气设计规范》（JGJ16-2008）2、《住宅设计规范》（GB 50096-2011）3、《住宅建筑电气设计规范》（JGJ242-2011 备案号J1193-2011）4、《建筑物防雷设计规范》（GB 50057-2010）5、《低压配电设计规范》（GB 50054-2011）6、《建筑设计防火规范》（GB50016-20016）7、《建筑照明设计标准》（GB 50034-2004）8、《火灾自动报警系统设计规范》（GB50116-98）9、《供配电系统设计规范》（GB 50052-2009）10、《城市电力规划规范》（GB/50293-1999）二、供配电规划方案（一）第一期共有别墅326栋，总建筑面积10.57万平方米，都是单体独立别墅，负荷分散，因此应结合当地的供电情况做好供配电规划方案的设计。
1 开闭所或开关站的选址与设计：本期工程应结合设计规模、当地供电局的要求确定10kV开闭所或开关站的位置和供电方式。
2 10kV电源引入开闭所或开关站后，将以环网柜的形式引至各箱式变，箱式变要深入负荷中心，可减少一次投入，降低运行成本，提高用户的供电质量。
3 将别墅群分成若干个组团，一个箱变供一个组团，一般箱变出线为4~8回路，每个回路供3~4栋别墅，供电半径不宜大于250米，箱变单台容量不大于630kVA。
4 有消防水泵、生活水泵等设施应考虑一、二级负荷用电的配置。
要预留路灯和园林灯的负荷。
（二）低压配电方式1 以箱变为中心地带，向周边别墅采用电缆放射式配电，并在合适的位置（建筑物的外墙上或户外独立）装一个总配电箱（或叫π接箱），总配电箱根据栋数决定分支回路的个数，一般一进三出或一进四出为宜，进线电缆不大于185mm2，箱变输出的低压电缆至总配电箱（或π接箱），距离一般控制在30~70米,总配电箱（或π接箱）至各栋别墅电源箱的进户电缆控制在60米内，总之以最佳路径为好。

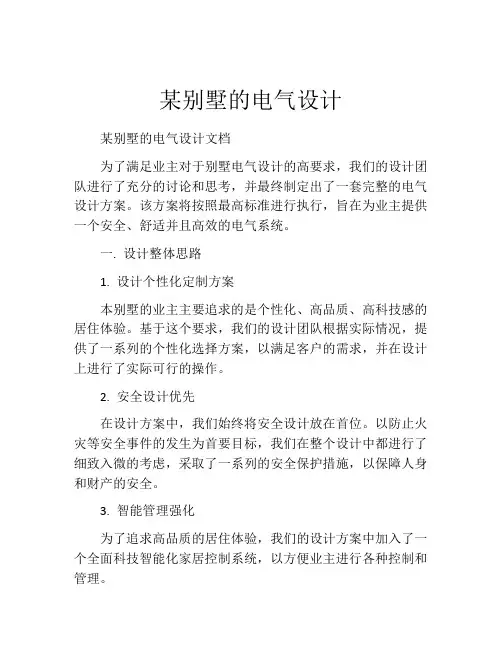

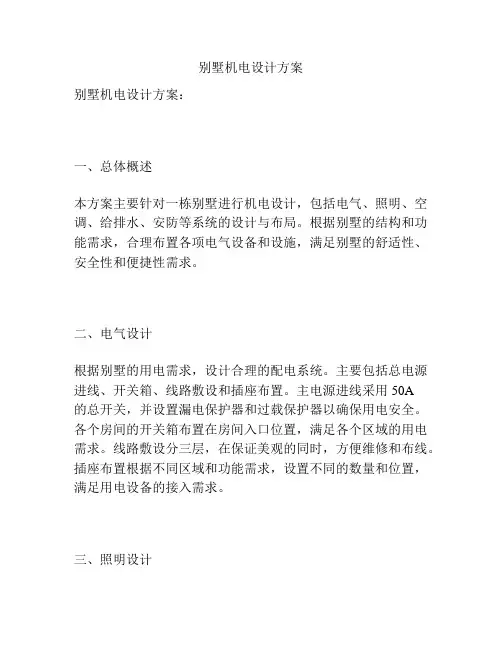

某别墅的电气设计某别墅的电气设计文档为了满足业主对于别墅电气设计的高要求，我们的设计团队进行了充分的讨论和思考，并最终制定出了一套完整的电气设计方案。
该方案将按照最高标准进行执行，旨在为业主提供一个安全、舒适并且高效的电气系统。
一. 设计整体思路1. 设计个性化定制方案本别墅的业主主要追求的是个性化、高品质、高科技感的居住体验。
基于这个要求，我们的设计团队根据实际情况，提供了一系列的个性化选择方案，以满足客户的需求，并在设计上进行了实际可行的操作。
2. 安全设计优先在设计方案中，我们始终将安全设计放在首位。
以防止火灾等安全事件的发生为首要目标，我们在整个设计中都进行了细致入微的考虑，采取了一系列的安全保护措施，以保障人身和财产的安全。
3. 智能管理强化为了追求高品质的居住体验，我们的设计方案中加入了一个全面科技智能化家居控制系统，以方便业主进行各种控制和管理。
二. 设计标准1. 设计标准我们的电气系统设计遵循以下国际标准和本地标准：- 国际电工标准- IEC- 国际电气工程委员会标准- IEEE- 国际防火标准- NFPA- 本地建筑法规和规范2. 设备和材料选择标准我们的电气设备和材料选择标准：- 国际品牌/高端设备- 符合电器安全认证和质量认证要求三. 设计方案和详细内容1. 进入大厅从大门进入大厅，右侧有光感应开关防护装置，可以控制照明光带。
左侧设置电视墙可控制所有影音媒体设备，同时可以实现投影和音响系统操作。
2. 卧室区设置卧室电气中，每个房间都包括中央控制面板，通过中央控制面板来调节灯光等设备的开关。
床头柜的接口包括两组电源接口和两组USB接口。
各卧室床头可控制窗帘的开关功能。
3. 厨房设置厨房电气中面向客厅的厨房岛上设置了多功能电源接口和USB接口，厨房电器联网，可通过智能手机设备控制，并可以与其他控制面板进行联动。
4. 浴室电气系统中包含了配水设备和浴缸、烘干机等设备的控制和调节，同时还设置了地暖系统。
别墅项目电气设计要点分析一、别墅项目电气设计特点1．由于别墅项目为低密度住宅，电气负荷分布分散，在考虑小区供电时要考虑到电压供电半径的限制。
一般采用单台变压器箱式变电站，分散布置。
2．别墅项目单体建筑面积较大，每户建筑面积一般都在300平米以上，而且可能会有大容量电器，特别是集中空调的电气容量较大，应考虑足够的电气容量，大多考虑三相入户。
3．尽管每户建筑面积较大，每户的电气负荷应考虑足够的余量。
但别墅的居住特点是居住人的密度较低，而且别墅的整体居住时间不集中，因此，在对小区的负荷进行计算时，应考虑这一特点，选取适当的同时使用系数，避免变压器容量选择过大，供电干线截面过粗，造成浪费。
4．别墅项目作为住宅类建筑中的高端产品，用来满足具有相当经济实力人士的需求，用户对产品具有较高的要求。
同时，别墅又是最具个性的产品，不会有两家的户内装修与布置完全相同，每个人都有不同的愿望与要求。
因此，在户内电气配置标准上，既要具有高品质，又要考虑适用性。
系统设置要有通用性、扩展性，为用户二次装修提供余地，在终端设备配置上宜“粗”，不宜“细”。
在电气管路预留上，应尽量考虑可能的扩展，宜“细”，不宜“粗”。
我曾见过北京一别墅项目，户内电气设计及产品配置非常的全面和细致，从智能照明到背景音乐应有尽有，但在用户进行二次装修时，大部分预埋电气管路将被废掉。
而用户想在小院加红外对射器时，却又找不到预留管路。
5．由于别墅项目的低密度性质，建筑与建筑之间有一定的间距，因此，电气系统之间需要有大量的外管线连接，特别是对于弱电系统的构建是不经济的。
因此，在外管线的规划及弱电系统的选型上要充分考虑到这一特点。
外管线的路由规划要尽量合理，弱电设备选型应考虑采用总线连接或无线连接的设备。
6．许多购买别墅项目的人，不是用于日常居住。
而且别墅区域一般地处城市边缘，小区内人流较少。
因此，别墅项目的安全防范措施应特别加强，使用户具有安全感。
我们所接触别墅项目，大多对安防设施较为关注。
在别墅项目的电气设计中，应选择合适的电子防范技术，构建安全、舒适的生活环境。
二、别墅项目设计的难点别墅项目电气设计的难点不在户内，而在户外。
1．供电方案的确定－变电所数量及位置的确定变电所数量及位置的确定由以下三个因素决定a.供电的合理性－尽量靠近负荷中心b.与室外景观的协调c.与当地供电部门的协调－供电方案需得到正式批复在以上因素中，第三个因素往往起到决定作用，而且属于非技术因素。
尽管有规范、规定，但不同的项目批复的方案差异很大。
在供电方案的确定中，主要存在以下争议：土建变电所与箱式变电所的争议、变压器容量与数量的争议。
下面以东方太阳城、北美静水园、D3Q区为例。
见图一～三。
建议：供电方案的确定，在项目的前期就应进行，将有充分的时间进行协调与磋商，如在项目后期进行，甲方将处于不利局面。
建筑专业在前期总图规划时，应适当考虑变电所的位置，对于变电所位置与环境的协调等问题，甲方应尽早介入。
2．室外兀接柜、配电柜的位置确定。
室外兀接柜、配电柜的位置确定因素也有三个，与第1项中所述相同。
3．室外管线的综合规划ａ．别墅类项目与高层住宅等其他住宅项目相比，楼间道路及绿化区域较窄，各种管线的综合较为困难，有些项目曾出现室外干管进入私家小院情况，因此，管线规划应提前进行，以避免出现此类情况。
ｂ．电气管线应尽量合并，以减少外线所占宽度。
如：电视、电信、安防管线共井敷设，但需甲方与电信、电视部门协调。
高压干线与低压干线共井，但需甲方与当地供电部门协调。
三、别墅项目设计的重点别墅项目与其他所有住宅类项目一样，电气设计的重点永远在户内详图设计。
因为用户最终直接感受的是户内的电气终端设备，而不是小区的电气系统。
即便是一个普通的插座、开关，它可以带给用户永远的方便，也可以带给用户永远的烦恼。
1．关于户内电气设备配置标准问题户内电气设备配置标准是设计院与甲方最先需要讨论的问题，设计院从设计规范的角度出发，甲方从产品定位及市场销售的策略角度出发，双方需找到结合点。
由于别墅项目多是毛坯房型式，用户需进行二次装修。
因此，设备配置标准的确定面临高品质与毛坯房之间的矛盾，因此，需要找到一个平衡点。
户内电气系统的配置要合理，但不需要面面俱到，画蛇添足，应该重点突出，该“细”则“细”，该“粗”则“粗”。
例如：户内照明配电箱可以选用高品质配电箱，配电箱内采用高品质断路器，而开关、面板可以选用普通型的，因为用户装修时会换掉，而配电箱及断路器，用户是不会换的。
对于弱电系统，安防系统应尽量完善，为用户创造安全的居住空间。
而对于智能照明、智能家电控制等很个性的东西，可以作为用户的选项。
如果甲方出于销售策略角度，制造某个卖点而决定上某系统，则令当别论。
2．关于电气设计精细化问题尽管别墅设计毛坯房设计，电气设备的设计不可能像精装房设计或酒店设计那样精确，但设计中仍然需要精益求精，考虑全面、细致，做出最合理的选择。
户型详图的设计并没有复杂的技术问题，但要设计的很好、很完美，也不是一件容易的事。
对于一个简单的设备布置问题，不同的人会有不同的看法，甚至不会有一个完美的方案。
这就需要设计者站在使用者的角度，反复比较，设计出大多数人认为是较为合理的方案。
ａ．电气四大件的布置每户电气设备四件主要的电气设备为：电度表箱、配电箱、弱电箱、对讲分机。
尽管每栋别墅的面积都在300平米以上，可要将这几件设备找到合适的位置，也不太容易。
电度表箱需设在户外墙上，它将影响到建筑的外立面。
配电箱是户内供电中心，一般设在入口处墙面上，距地1.8米。
要考虑到操作方便，同时又不影响户内美观。
往往配电箱合适的位置，正好又是入口鞋柜或更衣柜的位置，将配电箱放在更衣柜内虽然可避免影响美观，但将影响配电箱的使用及衣柜的使用，尽量不采用。
户配电箱的位置是设计者首先要考虑的问题，因为它有时是一个令人头疼的问题，如果处理不好，可能会引起甲方及用户的强烈不满。
因此设计的开始阶段一定要与建筑专业及甲方协商，确定合适位置。
弱电箱是户内弱电线路的中心，一般设在入口处墙面上，距地0.3米。
由于安装位置较低，不在人的视线范围内，而且平时基本不需要操作，相对比较好放置。
可以与配电箱靠近放置，但其垂直中心线不应与配电箱完全重合，应躲开配电箱向下垂直出线管。
户内对讲分机是户内安防中心，一般设在靠近入口墙面上，距地1.4米。
对讲分机相对于与其他电气设备，操作频率是最高的，因此首先考虑的是使用的方便，当户内主人听到呼叫声时，能够很快到达分机位置，而且方便操作，因此不宜放在太靠近户门处。
由于对讲分机分机安装高度基本与灯开关处于同一高度，在布置时应注意交叉。
本人在一项目施工现场看到，在一面窄墙上安装了对讲分机、2个灯开关、1个空调温控器，由于设计时未准确排列，现场几个接线盒挤在一起，安装非常困难。
ｂ．照明灯具及灯开关的布置大多数房间灯具居中布置即可，可就是这一简单要求，有时也作不到，随意放置，根本不在房间的对角线上，由于图纸上没有准确定位，施工单位拿尺子在蓝图上量尺寸定位，因此现场灯位不当不正。
在计算机上进行CAD绘图，将灯位布置准确是非常简单的事情，而在混凝土顶板上剔槽将灯位改正将是非常困难的事情，而且是一张图纸不对，现场要层层改。
对于不规则房间及大空间分区域房间的灯位布置，设计者要费一些脑筋。
起居室一般分为入口玄关区域、餐厅区域、客厅区域等，设计时应分区域画对角线，居中布置。
餐厅区域的灯位比较难以确定，因为区域中心与餐桌中心是两个位置，本人认为宜以餐桌中心布置灯具，尽管定位不可能很准确，因为餐桌的大小及位置最终由用户自己决定，但灯位的局部移动相对还是比较容易。
灯开关的位置亦应尽量放置合理，设计时应考虑用户最可能的开灯路线及关灯路线，开关应设置在人的活动路线上。
如果晚上用户从卧室出来要开客厅的灯，需要到对面的墙去开，走的时候再到对面墙去关，显然不合理。
当灯开关的设置不好同时满足开灯与关灯方便时，应考虑设置双控开关，这一简单的人性化的作法，将给用户带来极大的方便，而又不用增加多少成本，需要的只是我们的细心。
灯开关不宜采用超过三联的多联开关，四联开关无法做成大按键开关，使用也不方便。
开关安装位置一般应距墙边200~300为宜，图纸上应尽量准确。
当同一位置有多个开关时，开关之间应尽量靠近，以利于美观。
ｃ．电源插座的布置电源插座的布置应根据家具布置图，特别要注意与暖气的碰撞，暖通图纸上并未标出暖气的准确长度，同一位置各层的暖气长度也不一样，电气图纸上对于插座未作定位，施工单位凭经验或在电气蓝图上量图定位，往往造成插座与暖气打架。
因此对于插座与暖气靠的较近的情况，电气专业应与暖通专业仔细会签，并宜对插座定位标注尺寸。
电源插座的设置应尽量考虑全面，除设置专用插座（冰箱、洗衣机、空调插座等）外，普通预留插座应在每面宽度大于900的墙面上设置，要考虑到电视、电脑、音响、台灯、落地灯等可能用电的设备位置处均有电源插座。
插座的布置位置应合理、准确，在以往的户型电气设计中，插座的设置往往很随意，并没有进行推敲。
如：壁挂空调插座应靠近墙角200~300左右，高度略高于空调室外管水平段，这样空调电源线插上后，电线及插头基本不在人的视线范围内，非常美观。
卧室床头柜插座应在床头柜外侧，如在床头柜正背后，由于电源线插头的影响，床头柜不能靠墙。
卫生间电热水器插座应安装在可能安装热水器的墙面上，不应布置在非承重墙上，同时又要躲开溅水区域，等等。
每一个插座都需要仔细推敲，准确定位。
ｄ．弱电插座的布置弱电插座主要包括电话插座、电视插座、网络插座。
电话插座、电视插座的设置比较简单明确，插座的设置数量应符合《住宅设计规范》的基本要求，还要根据住宅的设计标准及档次与甲方沟通，确定设置的原则。
比较难以确定的是网络插座的位置，因为建筑专业在作家具布置时，并未把计算机的位置画出，这就给电气专业确定网络插座位置造成困难。
目前，家庭拥有计算机的比例还很高，网络插座是户型设计中必须考虑的问题。
在作设计时应建议建筑专业作家具布置时应考虑计算机的位置，若建筑专业没有考虑，电气专业也应该考虑。
对于没有明确设置书房的套型，计算机最有可能设在次卧室。
设置网络插座的位置亦应设置电源插座。
对于一户内设置多个网络插座且有同时上网要求时，户弱电箱内应设置网络模块并预留电源。
户内设置防侵入红外探测保护器时，预埋盒的位置应明确，或注明由专业厂家现场配合施工，以避免现场大量改线。
红外幕帘探测器有两种安装方式，一种是安装在与窗垂直的墙面上，距墙角300~500；一种是安装在窗框内侧，此种方式应在墙面上留接线盒，从接线盒至窗框内侧留管。
不管哪种种方式，设计图纸中应明确。
当同一位置有多个弱电插座时，弱电插座之间应相互尽量靠近，避免布置上时的杂乱。
