实验动物房总体建筑设计原则SICOLAB

实验动物广泛应用于医学、药学、生物学、兽医学、胚胎学、遗传学等众多研究领域，对生命科学的研究，特别是对生物医学的研究有着重大意义。

近年来，我国实验动物科学发展迅速，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。

SPF(specific pathogen free)动物，即无特定病原体实验动物，能排除厚度≥28特点。

1、温湿度、噪音及照度控制系统实验动物的健康生长和繁育极易受到环境的影响，温度变化对实验动物的健康影响较大。

按照国标的要求，动物房对不同区域的温湿度分别进行控制，结合重庆市气候潮湿的特点，温湿度控制的具体参数设置如下：万级区的温度为20～26℃，最大日温差3℃，相对湿度40%～70%；10万级的温度为18～27℃，相对湿度30%～70%。

噪音能引起实验动物的躁动、恐慌，对实验动物的健康生长和繁育产生负面影响，啮齿类动物对噪音尤为敏感。

为使实验动物健康生长，保证噪音≤60 dB(A)，同时在送回风管相应位置装有微孔板消声器，以减少噪音的产生。

根据功能需要，并保证动物的正常生长，动物照度和工作照度分别控制在15～20 lx和150～300 lx，明暗交替时间为12/12 h。

净化系统内采用吸顶式净化灯，该灯具有不吸尘、不产尘、2净度。

度≤0.5μm、￠90敏感，因此换气次数并不是越多越好，而是需要合理控制。

设计方案要求:万级区换气次数≥20次；10万级区换气次数≥15次，并可调节。

为防止动物饲养室内空气交叉污染、有害气体扩散及饲养室与污物通道间逆向污染，使空气保持固定的流向，避免空气对流。

洁净走道、饲养室、污物走道及室外之间的压力梯度应该是逐渐递减的关系，具体压力参数设置如下：洁净走道35 Pa，饲养室25Pa，污物走道15 Pa，，其中:小鼠饲养系统选用JK-1系统，风量10 000 m3/h，冷量93 kW，排风6 000 m3/h；兔饲养系统选用X-1系统，风量2 500m3/h，冷量15 kW，排风2 500 m3/h；清洗间、库房室、解剖室各配1台500 m3/h的风机盘管。

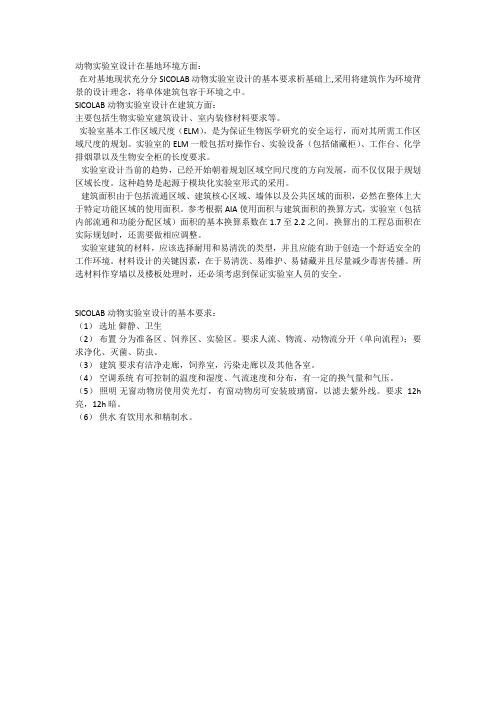

在对基地现状充分分SICOLAB动物实验室设计的基本要求析基础上,采用将建筑作为环境背景的设计理念，将单体建筑包容于环境之中。

SICOLAB动物实验室设计在建筑方面：主要包括生物实验室建筑设计、室内装修材料要求等。

实验室基本工作区域尺度（ELM），是为保证生物医学研究的安全运行，而对其所需工作区域尺度的规划。

实验室的ELM一般包括对操作台、实验设备（包括储藏柜）、工作台、化学排烟罩以及生物安全柜的长度要求。

实验室设计当前的趋势，已经开始朝着规划区域空间尺度的方向发展，而不仅仅限于规划区域长度。

这种趋势是起源于模块化实验室形式的采用。

建筑面积由于包括流通区域、建筑核心区域、墙体以及公共区域的面积，必然在整体上大于特定功能区域的使用面积。

参考根据AIA使用面积与建筑面积的换算方式，实验室（包括内部流通和功能分配区域）面积的基本换算系数在1.7至2.2之间。

换算出的工程总面积在实际规划时，还需要做相应调整。

实验室建筑的材料，应该选择耐用和易清洗的类型，并且应能有助于创造一个舒适安全的工作环境。

材料设计的关键因素，在于易清洗、易维护、易储藏并且尽量减少毒害传播。

所选材料作穿墙以及楼板处理时，还必须考虑到保证实验室人员的安全。

SICOLAB动物实验室设计的基本要求：（1）选址僻静、卫生（2）布置分为准备区、饲养区、实验区。

要求人流、物流、动物流分开（单向流程）；要求净化、灭菌、防虫。

（3）建筑要求有洁净走廊，饲养室，污染走廊以及其他各室。

（4）空调系统有可控制的温度和湿度、气流速度和分布，有一定的换气量和气压。

（5）照明无窗动物房使用荧光灯，有窗动物房可安装玻璃窗，以滤去紫外线。

要求12h 亮，12h暗。

（6）供水有饮用水和精制水。

灵活性：实验室设计能否适应未来发展变化的需要是极其重要的。

安全性：实验室的设计和大小应考虑安全性，满足紧急清除和疏散出口的建筑规则，针对各实验室情况配备安全设备。

距危险化学试剂30米内，应设有紧急洗眼处和淋浴室。

SPF级实验动物房设计建设方案SICOLAB1.房间结构：SPF级实验动物房通常需要分为动物栖息区、操作区、清洁区、供气区、供电区、供水区等区域。

栖息区是动物居住和活动的区域，需要确保动物养殖环境的无菌状态；操作区是进行与动物有关的各种操作的区域，如喂养、实施实验等；清洁区是进行清洁和消毒工作的区域；供气区是提供新鲜空气的区域；供电区是提供电力的区域；供水区是提供清洁饮用水的区域。

2.空气净化系统：SPF级实验动物房需要引入高效过滤系统，以确保空气中的微生物小于一定的标准，通常要求达到H14级别。

该系统需要包括预过滤器、高效过滤器、空气净化器、空气调节器等设备。

3.温度和湿度控制：SPF级实验动物房需要保持一定的温度和湿度，以保证动物的舒适度和健康状态。

通常要求温度控制在20-24℃，湿度控制在45-60%之间。

4.光照控制：SPF级实验动物房需要提供适宜的光照条件，以保持一个良好的生物钟节律和光照环境。

通常要求提供12小时的光照和12小时的黑暗。

5.防护措施：SPF级实验动物房需要安装防护设施，以防止外部病菌和微生物污染进入房间。

可以采用双门或单门紧密贴合的设计，避免空气交流和病菌传播。

6.物料管理：SPF级实验动物房需要合理管理和储存进入房间的物料，如饲料、垫料、药物等。

要保持物料的无菌状态，可以采用密封的储存柜和合适的储存条件。

7.消毒措施：SPF级实验动物房需要定期进行消毒工作，以保持无菌状态。

可以采用紫外线灯、高温蒸汽和化学消毒剂等方法进行消毒。

总结起来，SPF级实验动物房设计建设方案需要考虑房间结构、空气净化系统、温度和湿度控制、光照控制、防护措施、物料管理和消毒措施等方面。

这些设计和措施能够保证实验动物繁殖和养殖的无菌化环境，从而提高实验结果的准确性和可靠性。

SPF级动物实验室建设要求SICOLABSPF级实验动物是生命与医学科学研究中公认的标准实验动物。

因此，对SPF 级动物实验室的建设要求要特别重视。

（1）建筑特点SPF级动物实验室建筑面积为300㎡。

室内吊顶高度为2.4m，墙面和吊顶采用净化轻质彩钢板、净化专用内圆弧和外圆立柱，地面采用MS环氧树脂自流坪洁净涂料，厚度为2.5mm。

门采用专用净化密闭门并配备观察窗。

单向走道呈顺时针走向设计。

屏障系统内共有大鼠饲养室2间，小鼠饲养室1间，隔离观察室2间，实验准备室3间，功能实验室3间，洁物存放室1间，清洗消毒室1间。

此外，屏障系统外配有监控室、机房和配电室等。

（2）设计参数室内温度：20～26°C；日温差：≤4°C；相对湿度：40%～70%；换气次数：15～20次/h；气流速度：≤0．2m/s；压强梯度：20～50Pa；空气洁净度：7级；菌落数：≤3个/皿；氨浓度：≤14mg/m3；噪声：≤60dB；最低工作照度：≥200lx；动物照度：15～20lx；昼夜明暗交替时间：12/12h。

（3）通风和空调系统动物实验室采用全新风中央空调通风系统。

空气经过初、中、高效三级过滤器后进入实验室内环境。

空调设备位于初、中效过滤器之间，由一套单元式机组，机组有两台压缩机，相互独立，一用一备，保证整个系统的正常运行。

送风口位于压缩装置一侧，离地0．25m。

（4）照明系统一更、淋浴、二更、气闸、清洁走道、洁物存放处、污物走道、缓冲间和清洗消毒间、动物饲养室、实验准备间、隔离观察室和功能实验室等安装有手动和自动开关，根据实际需要，调节控制室内照明灯。

开、关日光灯的时间为分别为早、晚7点；其中动物饲养室装有动物照明灯，调节动物的休眠周期。

未启用房间、清洁走道、洁物存放处、污物走道等在每日中午12点和晚上8点开启紫外线灯照射1h。

（5）通讯系统因为SPF级动物实验室的环境和设施具有特殊要求，人员进入后不能随意出入，而室内外的联系又十分重要，故室内各房间均安装内部电话机，按照房间顺序编排电话号码，各室内电话可相互连通，并均与监控室总机保持联系，保证实验室内外信息的及时沟通。

SICOLAB动物中心实验室改造设计要点：1.为防止室内温度增高，要选择阳光不能直接照射到的位置，最好设在阴面。

2.天花板高度不要超过2m，以保证紫外线灯的有效消毒效果。

3.室内要防止空气流动，宜安装横拉门和双层密闭毛玻璃窗。

4.天花板、地板和四周墙壁要光滑无死角，宜镶瓷砖或涂油漆，以便于清洁和消毒。

5.恒温恒湿调节器应采用空气室内回流和补充少量滤过新空气系统。

目前普遍采用洁净工作台代替无菌操作室。

洁净工作台具有使用方便、占据空间少、清理消毒方便等优点。

洁净工作种类很多，有平行气流和垂直气流，有整机和组合式，有单人和双人操作之分。

洁净工作台工作原理是利用鼓风机，使经高效过滤的空气徐徐通过台面形成无菌的正气压，使外周有菌的空气不易流入洁净台，达到操作区无菌的目的。

因此，在使用时，周围不能有较大的气流，最好洁净台放置在清洁无尘的房间，防止灰尘堵塞滤器，延长使用时间。

动物中心实验室改造设计之通风和空调系统。

采用全新风中央空调通风系统。

空气经过初、中、高效三级过滤器后进入实验室内环境。

空调设备位于初、中效过滤器之间，由一套单元式机组，机组有两台压缩机，相互独立，一用一备，保证整个系统的正常运行。

送风口位于压缩装置一侧，离地0．25m动物中心实验室改造设计-照明系统。

一更、淋浴、二更、气闸、清洁走道、洁物存放处、污物走道、缓冲间和清洗消毒间、动物饲养室、实验准备间、隔离观察室和功能实验室等安装有手动和自动开关，根据实际需要，调节控制室内照明灯。

开、关日光灯的时间为分别为早、晚7点；其中动物饲养室装有动物照明灯，调节动物的休眠周期。

未启用房间、清洁走道、洁物存放处、污物走道等在每日中午12点和晚上8点开启紫外线灯照射1h。

动物中心实验室改造设计-通讯系统。

因为SPF级动物实验室的环境和设施具有特殊要求，人员进入后不能随意出入，而室内外的联系又十分重要，故室内各房间均安装内部电话机，按照房间顺序编排电话号码，各室内电话可相互连通，并均与监控室总机保持联系，保证实验室内外信息的及时沟通。

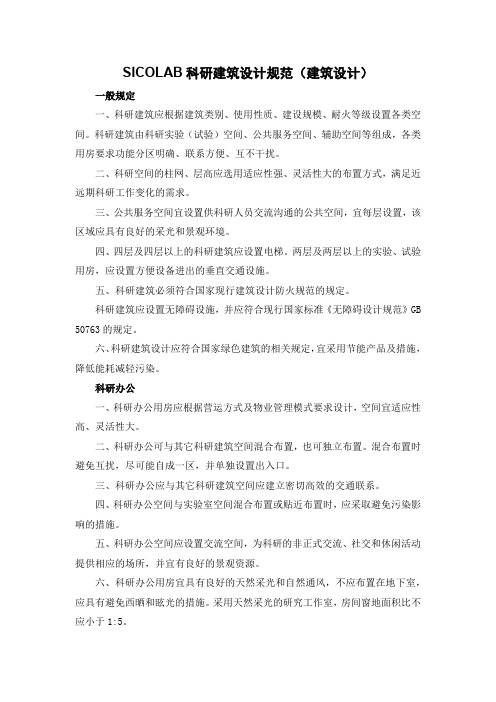

SICOLAB科研建筑设计规范（建筑设计）一般规定一、科研建筑应根据建筑类别、使用性质、建设规模、耐火等级设置各类空间。

科研建筑由科研实验（试验）空间、公共服务空间、辅助空间等组成，各类用房要求功能分区明确、联系方便、互不干扰。

二、科研空间的柱网、层高应选用适应性强、灵活性大的布置方式，满足近远期科研工作变化的需求。

三、公共服务空间宜设置供科研人员交流沟通的公共空间，宜每层设置，该区域应具有良好的采光和景观环境。

四、四层及四层以上的科研建筑应设置电梯。

两层及两层以上的实验、试验用房，应设置方便设备进出的垂直交通设施。

五、科研建筑必须符合国家现行建筑设计防火规范的规定。

科研建筑应设置无障碍设施，并应符合现行国家标准《无障碍设计规范》GB 50763的规定。

六、科研建筑设计应符合国家绿色建筑的相关规定，宜采用节能产品及措施，降低能耗减轻污染。

科研办公一、科研办公用房应根据营运方式及物业管理模式要求设计，空间宜适应性高、灵活性大。

二、科研办公可与其它科研建筑空间混合布置，也可独立布置。

混合布置时避免互扰，尽可能自成一区，并单独设置出入口。

三、科研办公应与其它科研建筑空间应建立密切高效的交通联系。

四、科研办公空间与实验室空间混合布置或贴近布置时，应采取避免污染影响的措施。

五、科研办公空间应设置交流空间，为科研的非正式交流、社交和休闲活动提供相应的场所，并宜有良好的景观资源。

六、科研办公用房宜具有良好的天然采光和自然通风，不应布置在地下室，应具有避免西晒和眩光的措施。

采用天然采光的研究工作室，房间窗地面积比不应小于1:5。

七、科研办公用房及相关区域中的办公工作区数量应按使用要求确定，每个工作区的面积不宜小于8m2。

八、学术活动空间应符合以下规定：1 学术交流空间宜与公共交通空间直接连通，但不应影响交通组织和安全疏散。

2 小型学术活动室的使用面积不宜小于40m2；中型学术活动室的使用面积不宜小于60m2；3 每人的使用面积应符合以下规定：有会议桌的每座不应小于1．80m2，无会议桌的每座不应小于0．80m2。

实验动物检疫实验室建设规范SICOLAB
一、实验动物检疫实验室建设概述
1、实验动物检疫实验室是一种专门用于检疫实验动物，用于动物疾
病检测和管理的实验室。

它具有独特的结构和空气过滤系统，能够有效地
保护实验室人员及其他实验室动物免受外界病原体的污染和传播。

2、实验动物检疫实验室应在院内受控环境下建立，满足实验室安全
和实验质量的要求。

实验室空气质量应满足国家相关标准，并确保动物及
其他标本的整体检疫安全性。

二、实验动物检疫实验室的建设规范
1、空间设计
（1）实验动物检疫实验室应设计成两个独立完整的实验空间，实验
空间之间应当有明显的分隔。

（2）实验空间的尺寸应根据实验动物的存放量及实验的要求进行设计，实验室应有足够的空间，保证实验室内空气流通及设备的安全运行，
设备的操作及维护也应当不受空间限制。

（3）实验室内应设有水洗和消毒设施，以满足实验室日常清洁及消
毒的需要。

2、建筑围护
（1）实验动物检疫实验室围护要完整，入口及出口应有明显的分隔，保证动物及其他样品不会被污染。

（2）实验室外部应设有金属屏障，以便阻止外部空气中的病原体污染。

SPF（特殊病原体自由）动物实验室建造方案SICOLAB（一）设计原则为了建造一座SPF（特殊病原体自由）动物实验室，需要采取以下步骤：（1）选址：选择远离其他动物群落的区域，最好是远离人口密集地区的偏远区域。

这个地方应该易于清洁和消毒，并且能够提供适当的空气质量和环境控制。

（2）建筑设计：建筑应该被分隔成多个房间，每个房间应该有适当的空气过滤和压力控制系统。

此外，墙壁和地板应该容易清洁和消毒。

建筑还应该包括实验室，接种房，储藏室，冷藏室，浴室和更衣室。

（3）空气过滤系统：实验室内的空气应该经过高效的过滤系统，以保持干净、新鲜和无菌。

过滤器应该每隔一段时间更换。

（4）环境控制系统：实验室内的温度、湿度、气压和照明应该能够精确地控制。

这些参数的调节应该能够在不影响实验结果的情况下进行。

（5）材料选择：建筑材料应该经过严格的选择，以确保不会释放任何有害物质或细菌。

材料应该容易清洁和消毒，以减少细菌滋生的可能性。

（6）员工培训：所有工作人员都应该接受适当的培训，包括实验室操作、动物处理和储存。

员工应该遵守所有的实验室规则和标准操作程序，以确保动物和人员的安全。

（1）动物管理：动物应该从SPF供应商那里获得，并在进入实验室前进行隔离和检疫。

动物的饲养、处理和管理应该符合当地的法律和规定。

实验室应该有专门的动物饲养人员，他们应该经过专门的培训，以确保动物的健康和福利。

总之，建造一座SPF动物实验室需要考虑多个因素，包括建筑设计、环境控制、空气过滤、材料选择、员工培训和动物管理。

所有这些因素都应该被精心考虑，以确保实验室能够提供高质量、安全的研究环境。

（二）为了建造一座高质量的SPF级动物实验室，需要在以下几个方面进行详细的考虑和规划：（1）选址和建筑设计选址应该考虑到实验室的远离人口密集地区，而且最好是在空气新鲜，环境较为干燥、少受外界干扰的区域。

建筑应该被分成多个区域，包括动物饲养区、实验区、洗消区、办公区和供电区。

医院动物实验室设计布局要求SICOLAB 动物实验室的设计布局是规范工作流程和人员、动物、物品等相互关系和移动，并确保实验室安全，此外，对形成屏障结构具有重要意义。

本文将从三个防护区（外围防护区、建筑防护区、饲养防护区）和四条控制路线（人员控制路线、动物控制路线、物料控制路线、废物控制路线）等方面详细介绍。

1.外围防护区外围防护区主要指建筑外围的区域。

鉴于实验动物饲养的特殊性，外围可能需要设监控设备、人员进出的控制、卫生防护带等。

如果设施内从事涉及高致病性病原微生物的动物实验活动，须考虑设施的安保要求，以及一旦发生意外事故后对周围控制区域、疏散和救援的需求。

外围的防护主要通过设置栅栏、围墙等方式实现。

鉴于景观的需求，使用栅栏更显人性化。

栅栏不应低于2米，栏杆的间距不大于10厘米，栏杆要坚固、易于清洁。

此外，需要设置照明系统、报警系统和视频监控系统，更高级别的防护包括地下的电磁场报警、红外线报警和运动物体报警、低压电击等措施。

防护区内一般不布置绿化，以免影响监控，同时也可减少昆虫、老鼠等。

为保证正常的外来服务，如邮件、送货、访客等，通过风险评估决定是否需要建设安检、特殊通道、中转站等措施。

对控制区域应设置警示牌，避免无意闯入。

对防护要求高的设施，应保证外来车辆不能靠近设施，距离保持至少30米。

在外围防护区，宜设专用的外部人员和车辆入口。

2.建筑防护区建筑防护区主要指动物实验室所在的建筑。

建筑内有动物设施和其它设施之分，其它设施可以与动物设施有关，也可以无关;动物设施可以就是建筑的主体，也可以是其部分。

需要考虑的主要问题是动物设施环境与建筑物内其它区域环境的相互隔离与相互关系，人员、动物、物料和废物的进出路线。

使用时，动物设施及其相关的设施宜集中布置，从事感染动物活动的设施需要单独布置。

建筑除主入口外，要考虑设置动物、大型设备和废物的出口和入口。

出于安全考虑，必须评估和明确对门窗的性能要求。

在合理控制数量的前提下，对门窗的大小、形状、耐冲击能力、耐火性、保温性、光学特性等均要有要求。

实验动物广泛应用于医学、药学、生物学、兽医学、胚胎学、遗传学等众多研究领域，对生命科学的研究，特别是对生物医学的研究有着重大意义。

近年来，我国实验动物科学发展迅速，医学实验特别是药效及药物安全性评价必须依赖于高品质的实验动物。

SPF(specific pathogen free)动物，即无特定病原体实验动物，能排除病原体的干扰，保证实验结果的准确性，已成为生命科学研究中广泛认可的标准实验动物。

一、装饰材料实验动物房的装修材料如门窗、墙体和地面材料的选择非常重要，用于动物实验室的建筑材料和表面涂料均要达到生物安全要求。

因此，本实验动物房严格按国家标准，选择环保耐用、便于清洁维护的建筑材料。

墙、顶和门均采用δ=50 mm厚度的优质彩钢夹芯保温板和专用电泳铝合金型材。

要求材料的表面平整性好，隔音量≥28 dB(A)；保温性能好，保温板传热系数为2.5 W/m2·K。

室内墙与墙、墙与顶板、墙与地面均由专用铝合金型材圆弧过渡连接，无积尘死角，以达到净化要求。

无菌区及相关区域选用防静电PVC地板，具有不吸尘、不产尘、耐酸碱腐蚀及耐冲洗等特点。

二、环境控制系统1、温湿度、噪音及照度控制系统实验动物的健康生长和繁育极易受到环境的影响，温度变化对实验动物的健康影响较大。

按照国标的要求，动物房对不同区域的温湿度分别进行控制，结合重庆市气候潮湿的特点，温湿度控制的具体参数设置如下：万级区的温度为20～26℃，最大日温差3℃，相对湿度40%～70%；10万级的温度为18～27℃，相对湿度30%～70%。

噪音能引起实验动物的躁动、恐慌，对实验动物的健康生长和繁育产生负面影响，啮齿类动物对噪音尤为敏感。

为使实验动物健康生长，保证噪音≤60 dB(A)，同时在送回风管相应位置装有微孔板消声器，以减少噪音的产生。

根据功能需要，并保证动物的正常生长，动物照度和工作照度分别控制在15～20 lx 和150～300 lx，明暗交替时间为12/12 h。
