剖视图的形成与画法

剖视图的形成与画法
局部剖视图
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中，为了区分机件实体部分和空腔部分，规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线，且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法，如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线，以充分表达 内部结构。
03
避免不必要的剖切，以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系， 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形， 可以对称中心线为界，一半画成视图，另一半画成剖视图，这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图，另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构，又能保留物体的部分外形，适用于
为了更清晰地表达机件的某些特殊结构或材料，可以在剖视图 的相应部位标注剖面符号。例如，钢铁材料的剖面符号为与水 平方向成45°的平行细实线；木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点，选择最能表达其内部结构 的剖切位置。
确定剖切方向，一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中，剖视图可用于表达复杂的机械装置或设备，以便更好 地了解其内部结构和工作原理。

机械制图第三章 第4节 轴测剖视图的画法

机械制图第三章 第4节 轴测剖视图的画法

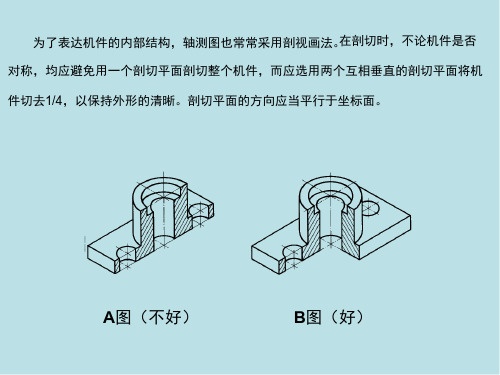

为了表达机件的内部结构，轴测图也常常采用剖视画法。在剖切时，不论机件是否 对称，均应避免用一个剖切平面剖切整个机件，而应选用两个互相垂直的剖切平面将机 件切去1/4，以保持外形的清晰。剖切平面的方向应当平行于坐标面。
A图（不好）
B图（好）
一、轴测剖视图的画法
画轴测剖视图可采用剖切法，即用两个剖切平面沿某两个坐标面方向进 行剖切。根据机件的具体结构形状，常采用两裂处的边界线应画波浪线，并在可见断裂面 内加画点以代替剖面线。
１) 先画出机件的整体轴测图，然后再进行剖切。 ２) 先画出剖面形状，再画其余部分所有看得见的轮廓线。
O
X
Y
轴测剖视图的画法(一)
轴测剖视图的画法(二)
二、剖面线的画法
正等测剖面线的画法
Z
1
X
Y
斜二测剖面线的画法
Z
1
X
1
Y
三、轴测剖视图的画法示例
当剖切平面通过零件的肋或薄壁等结构的纵向对称平面时,这些结构都不画剖面 符号,而用粗实线将它与邻接部分分开；在图中表达不够清晰时，也允许在肋或薄壁 部分用细点表示被剖切部分。

化工制图ppt 剖视图的画法

化工制图ppt 剖视图的画法

作业(教材P52)：
作业(教材P52)：
作业中存在的问题

中心线不正确或不画（很普遍）； 线条不按规定画； 图面不干净； 个别同学不认真或画不对。
结构一起，先旋转到与基本投影面平行的位置后再投影，这种
剖切方法称为旋转剖。 A A A-A
A
在剖切面的起、止和相交处画出剖切符号和箭头并标注字母。
第一节 剖视图 当机件剖切后产生不完整要素时，应将该部分按不剖绘制。 位于剖切平面之后的其它结构仍按原位置画出。
剖切不完整
A—A
按原位置画出
A
A
2）画断面（含剖面线）及 剖切后的可见结构;
3）断面后不可见结构的处理; 4）标注名称（可省略）。
A
A
第一节 剖视图
三、几种剖切平面和剖切方法 1. 单一剖切平面和单一剖
2. 几个平行的剖切平面和阶梯剖
3. 二相交剖切平面和旋转剖
4. 组合的剖切平面和复合剖
第一节 剖视图
1．单一剖切平面和单一剖
用几个平行的剖切平面剖开机件的方法称为阶梯剖。
第一节 剖视图
标注阶梯剖时，应在剖切面的起、止位置分别标注剖切符 号、字母和箭头（当剖切按投影关系配置时可省略箭头）， 还应在剖切面的转折位置用剖切符号画出，并标注字母。
A A—A
A
A
A
第一节 剖视图
采用阶梯剖时，应注意避免出现以下三种错误：
A—A A —A A—A
第二节 剖面图 2. 画在剖切延长线上的对称移出剖面，可省略标注。
3. 不在剖切线延长线上的对称移出剖面以及按投影关系 配置的不对称移出剖面，均可省略箭头。
对称剖面
第二节 剖面图
五、画移出剖面图应注意的问题

剖视图的种类及画法

剖视图的种类及画法

剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T 17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

1轴测图剖切画法的有关规定.ppt

1轴测图剖切画法的有关规定.ppt

正等测
正二测
斜 二测
请点击鼠标左键显示后面内容
2. 轴测剖视图பைடு நூலகம்画图步骤
例题.画套筒的轴测剖视图 （1）先画其外形轮廓线，再画出剖切面； （2）最后补画出其它部分。
请点击鼠标左键显示后面内容
非机类
轴测图的剖视画法
1.轴测图剖切画法的有关规定 2.轴测剖视图的画图步骤
深圳大学工程技术学院 胡 琳
1. 轴测图剖切画法的有关规定
（1）当剖切面通过肋或薄壁等结构的纵向 对称面时,不画剖面线,只画其轮廓线。
肋、薄壁等结构
（2）轴测剖切图中的剖面线方向，应先分析所画剖面与哪一个
坐标面平行，然后再按图示方向画出剖面线即可。

机械制图轴测投影——轴测剖视图的画法

机械制图轴测投影——轴测剖视图的画法
图 ! " #*( 轴测剖视图画法（ 一）
·"·
测投影，并画上剖面线，即完成该底座的轴测剖视图（ 图 ! " #$%）。 （#）先画出剖面的轴测投影，然后再画出剖面外部看得见的轮廓，这样可减少很多不必要的
作图线，使作图更为迅速。如图 ! " #&’ 所示的端盖，要求画出它的斜二轴测剖视图。由于该端 盖的轴线处在正垂线位置，故采用通过该轴线的水平面及侧平面将其左上方剖切掉 ( ) !。先分 别画出水平剖切平面及侧平剖切平面剖切所得剖面的斜二测，如图 ! " #&* 所示，用点画线确定 前后各表面上各个圆的圆心位置。然后再过各圆心作出各表面上未被切的 + ) ! 部分的圆弧，并 画上剖面线，即完成该端盖的轴测剖视图（ 图 ! " #&%）。
·#·
机械制图轴测投影画法
’( 轴测图的剖切方法% 在轴测图上为了表达零件内部的结构形状，可假想用剖切平面将零 件的一部分剖去，这 种 剖 切 后 的 轴 测 图 称 为 轴 测 剖 视 图。 一 般 用 两 个 互 相 垂 直 的 轴 测 坐 标 面
图 ! " #)( 轴测剖视图中的剖面线方向
#+ 轴测剖视图的画法( 轴测剖视图一般有两种画法： （,）先把物体完整的轴测外形图画出，然后沿轴测轴方向用剖切平面将它剖开。如图 ! " #*% 所示的底座，要求画出它的正等轴测剖视图。先画出它的外形轮廓，如图 ! " #*& 所示，然后 沿 !、" 轴向分别画出其断面形状，擦去被剖切掉的 , # ! 部分轮廓，再补画上剖切后下部孔的轴
图 ! " #&, 轴测剖视图画法（ 二）
·2·
（ 或其平行面）进行剖切，能较完整地显示该零件的内、外形状（ 图 ! " #$%）。尽量避免用一个剖 切平面剖切整个零件（ 图 ! " #$&）和选择不正确的剖切位置（ 图 ! " #$’）。

剖视图画法


图 按剖视图要求绘制的移出断面图 四 当剖切平面通过非圆孔 会导致出现完全分离的断面时 则这些结构应按剖视图要求绘制 见 图
图 按剖视图要求绘制的移出断面图 五 为便于读图 逐次剖切的多个断面图可按图 图 的形式配置
图 逐次剖切的多个断面图的配置 一
图 逐次剖切的多个断面图的配置 二
图 逐次剖切的多个断面图的配置 三
本部分与
相比主要变化如下
剖视图 和 断面图 的基本表示法在
中已作了详细规定 本标准只作引
用和补充
增加了 逐次剖切的多个剖视图的配置 内容
本部分由全国技术产品文件标准化技术委员会提出
本部分由全国技术产品文件标准化技术委员会
归口
本部分起草单位 机械科学研究院 常州技术师范学院 西安科技学院 天津市检测技术研究所
图
图 被剖切结构为回转体的局部剖视图 带有规则发布结构要素的回转零件 需要绘制剖视图时 可以将其结构要素旋转到剖切平面上绘 制 见图
图 带有规则结构要素的回转零件的剖视图
当只需剖切绘制零件的部分结构时 应用细点画线
线型 将剖切符号相连 剖切面可位
于零件实体之外 见图
图 部分剖切结构的表示 用几个剖切平面分别剖开机件 得到的剖视图为相同的图形时 可按图 的形式标注
图 简化表示法 剖视图和断面图的简化表示法见
不必标注的断面图
图 用几个剖切平面获得相同图形的剖视图 用一个公共剖切平面剖开机件 按不同方向投射得到的两个剖视图 应按图 的形式标注
图 用一个公共剖切平面获得的两个剖视图
可将投射方向一致的几个对称图形各取一半 或四分之一 合并成一个图形 此时应在剖视图附
近标出相应的剖视图名称
见图
图 合成图形的剖视图

轴测图中的剖切


§11-4 轴测图中的剖切
二、轴测剖切图的作图步骤

方法二：先剖切,再补外形。
举例 求图示形体的轴测图。
作图步骤：
c. 绘制肋的轴测图；
§11-4 轴测图中的剖切
二、轴测剖切图的作图步骤

方法二：先剖切,再补外形。
举例 求图示形体的轴测图。
作图步骤：
d. 描深，完成全图。
§11-4 轴测图中的剖切
轴测图中的剖切
一、轴测图中剖面线的方向
二、轴测剖切图的作图步骤
§11-4 轴测图中的剖切
一、轴测图中剖面线的方向
轴测图上剖面线应按下表图示的方向填充。
正等轴测图
Z
正二等轴测图
Z
斜二等轴测图
Z
O X X Y
O
X
Y
O

Y
§11-4 轴测图中的剖切
二、轴测剖切图的作图方法

方法一：先整体,再剖切。
举例 求图示形体的轴测图。
§11-4 轴测图中的剖切
二、轴测剖切图的作图方法

方法一：先整体,再剖切。
举例 求图示形体的轴测图。
作图步骤：
a. 绘制整体轴测图；
§11-4 轴测图中的剖切
二、轴测剖切图的作图步骤

方法一：先整体,再剖切。
举例 求图示形体的轴测图。
作图步骤：
b. 绘制切口轴测图；
§11-4 轴测图中的剖切
二、轴测剖切图的作图步骤
举例 求图示形体的轴测图。
§11-4 轴测图中的剖切
二、轴测剖切图的作图步骤

方法二：先剖切,再补外形。
举例 求图示形体的轴测图。
作图步骤：
a. 绘制剖面轴测图；

机械制图轴测剖视图


THANKS FOR WATCHING
感谢您的观看
通过轴测剖视图，设计师可以直观地 展示产品的内部布局、组件关系和装 配方式，提高设计的可行性和可靠性。
在工程图样中的应用
01
在工程图样中，轴测剖视图主要用于表示建筑、桥梁、管道等 工程的内部结构。
02
通过轴测剖视图，工程师可以清晰地展示建筑物的内部构造、
管道的走向和连接方式等，为施工提供准确的指导。
轴测剖视图具有直观易懂的特点，不需要过多的专业知识即可理解。
轴测剖视图的分类
正等轴测剖视图
采用正等轴测投影法进行投影， 适用于物体在三个方向上都相等 的情况。
斜等轴测剖视图
采用斜等轴测投影法进行投影， 适用于物体在三个方向上都不相 等的情况。
03 轴测剖视图的绘制方法
绘制步骤
选择合适的投影方向
它能够将物体的内部结构以立体的形式展现出来，使人们能够更加直观地了解物 体的内部构造。
轴测剖视图的特点
立体感强
轴测剖视图采用轴测投影法，能够将物体的三维形态以立体的形 式展现出来，具有很强的立体感。
表达清晰
通过剖切面的设置，能够清晰地表达物体的内部结构，使人们能够 更加直观地了解物体的内部构造。
直观易懂
向。
轴测剖视图可以帮助工程师更好 地理解机械部件的构造，为后续 的加工、装配和使用提供准确的
指导。
在产品设计中的应用
在产品设计中，轴测剖视图常被用来 展示产品的内部结构，帮助设计师和 客户更好地理解产品的功能和特点。
在产品设计过程中，轴测剖视图还可 以作为沟通交流的工具，方便设计师 与客户、生产厂家之间的沟通和协作。
随着计算机技术的发展，三维建模软件在机械制图中的应用越来越广泛。轴测剖视图在三维 建模软件中得到了广泛应用，可以通过软件自动生成轴测剖视图，提高了制图效率和准确性。

轴测图和剖面图

2
A1
C1
4 3 A1 1
O1
B1
（4）分别以1、2、 3、4为圆心画出四 段圆弧，完成椭圆
D1
水平圆正等轴测图的画法——辅助圆求八点
d
D1
O1 Z1 B1
a x
b
O3
X1 A1
O4
C1 O2 Y1
y
c
圆柱正等轴测图的画法 一
将圆弧中心 下移—移心法
圆柱正等轴测图的画法二
短轴方向：圆柱轴线方向
各轴测轴的度量单位与相应空间坐标轴的度量单 位之比称为叫做轴向伸缩系数。
O1A1 = p X轴轴向伸缩系数 OA O1B1 = q Y轴轴向伸缩系数 OB O1C1 = r Z轴轴向伸缩系数 OC
V
Z
轴测投影面
C
P
Z1
C1
S
X A O
B
轴测投 影方向
X1
Y A1
B1 Y1
投射方 向S垂 直于轴 测投影 面时， 所得图 形称为 正轴测 图。
例:画出如图所示物体的正等测图（切割法）
例:绘制如图所示组合体的正等轴测图。
步骤1
作形体分析：
a.该组合体由底 板和立板堆积而 在结合面 成，左右对称。 处定坐标 b.选坐标轴
c.画底板和立板 的外切长立方体 图，注意保持其 相对位置。
步骤2
画底板上的两椭圆
步骤3
画底板圆角
步骤4
画立板圆孔。画 立板上部的半圆 柱
必须对于投影面处于 面（Ｐ平面与Ｖ、Ｈ、Ｗ三个
投影面的夹角相等），则立方 倾斜位置，这样物体 体的各面对Ｐ平面均处于倾斜 位置，将物体向Ｐ面投影则得
的长、宽、高三个方
向的尺寸在投影图上 到具有立体感的轴测图。 均有所反映，可以得 （2）若投射线与投影面Ｐ 到一个具有立体感的 垂直，则得到正等轴测图。
