电子线路非线性部分习题解答第一章（1-20）第三章（3-5、3-6、3-7、3-8、3-9、3-18、3-22）3-5 试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。
若能产生振荡，则说明属于哪种振荡电路。
解：(a) 不振。
同名端接反，不满足正反馈；(b) 能振。
变压器耦合反馈振荡器；(c) 不振。
不满足三点式振荡电路的组成法则；(d) 能振。
但L2C2回路呈感性，ωosc < ω2，L1C1回路呈容性，ωosc > ω1，组成电感三点式振荡电路。
(e) 能振。
计入结电容C b'e，组成电容三点式振荡电路。
(f) 能振。
但L1C1回路呈容性，ωosc > ω1，L2C2回路呈感性，ωosc > ω2，组成电容三点式振荡电路。
3-6 试画出下图所示各振荡器的交流通路，并判断哪些电路可能产生振荡，哪些电路不能产生振荡。
图中，C B、C C、C E、C D为交流旁路电容或隔直流电容，L C为高频扼流圈，偏置电阻R B1、R B2、R G不计。
解：画出的交流通路如图所示。
(a)不振，不满足三点式振荡电路组成法则。
(b) 可振，为电容三点式振荡电路。
(c) 不振，不满足三点式振荡电路组成法则。
(d) 可振，为电容三点式振荡电路，发射结电容C b'e为回路电容之一。
(e) 可振，为电感三点式振荡电路。
(f) 不振，不满足三点式振荡电路组成法则。
3-7 如图所示电路为三回路振荡器的交流通路，图中f01、f02、f03分别为三回路的谐振频率，试写出它们之间能满足相位平衡条件的两种关系式，并画出振荡器电路（发射极交流接地）。
解：(1) L2C2、L1C1若呈感性，f osc < f01、f02，L3C3 呈容性，f osc > f03，所以f03 < f osc < f01、f02。
(2) L2C2、L1C1若呈容性，f osc > f01、f02，L3C3 呈感性，f osc < f03，所以f03 > f osc > f01、f02。

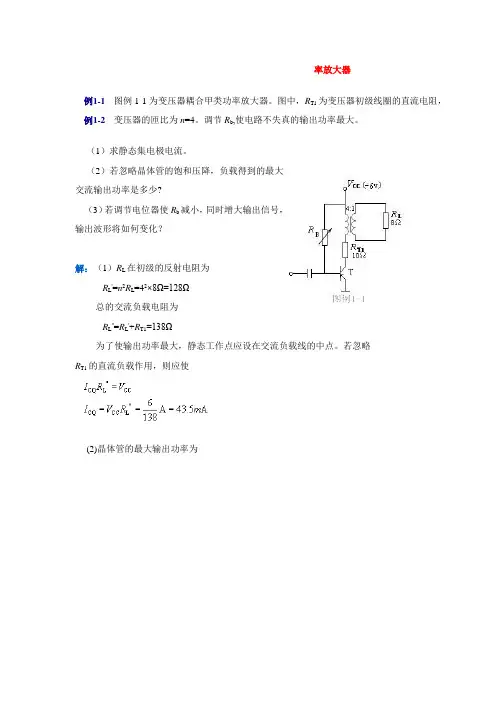

率放大器例1-1图例1-1为变压器耦合甲类功率放大器。
图中，R T1为变压器初级线圈的直流电阻，例1-2变压器的匝比为n=4。
调节R b,使电路不失真的输出功率最大。
（1）求静态集电极电流。
（2）若忽略晶体管的饱和压降，负载得到的最大交流输出功率是多少?（3）若调节电位器使R b减小，同时增大输出信号，输出波形将如何变化？解：（1）R L在初级的反射电阻为R L'=n2R L=42×8Ω=128Ω总的交流负载电阻为R L"=R L'+R T1=138Ω为了使输出功率最大，静态工作点应设在交流负载线的中点。
若忽略R T1的直流负载作用，则应使(2)晶体管的最大输出功率为负载得到的输出功率为(3)R B减小，I CQ将增大，交流负载线将向上平行移动。
若增大输出信号，输出波形将产生饱和失真，其负峰值大于电源电压V CC，输出电压的波形如右图所示。
例1-2 某晶体管收音机的功率输出级电路如图例1-2所示。
(1)若R T2=0，Tr2传输效率ηT＝80％，R E短路，T1、T2的V CE(sat)≈0，试求负载能得到的最大输出功率P Lmax ;(2)在输出最大功率时，求电源供给的峰值电流和平均电流；(3)校核采用3AX22是否满足要求？（晶体管手册3Ax22的P CM=125mW,V(BR)CEO≥18V,I CM=100mA变压器初级的耗损电阻为2R T1，所以忽略R E的负载效应，晶体管的交流负载为R=R L'+R T1=72+18Ω=90Ω。
负载得到的最大输出功率为每管的功耗为最大集电极电流为I cm=66.7mA<I CM=100mA最高反向电压V CEmax≈2V CC=12V<V(BR)CEO=18V采用3AX22可以满足要求。
例1-3 图例1－3为某收音机的输出电路。
(1)说出电路名称；(2)简述C2、C3、R4、R5的作用；(3)已知V CC=24V,电路的最大输出功率P0max=6.25w，估算对称功放管T2、T3的饱和压降；(4)若V CE(sat)≈0，求极限运用时，电路的输出功率P0max，每个功率管的最大管耗P cmax，最大集电极峰值电流I cm，流过电源的平均电流。
