高频电子线路考试精彩试题(A_卷)

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

⾼频电⼦线路复习考试题与答案2013—2014学年第⼆学期《⾼频电路》期末考试题（A ）使⽤教材：主编《⾼频电⼦线路》、适⽤班级：电信12（4、5、6）命题⼈：⼀、填空题（每空1分，共X 分）1.调幅的⼏种调制⽅式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放⼤器⼯作于过压______状态。

5. 电容三点式振荡器的发射极⾄集电极之间的阻抗Z ce 性质应为容性，发射极⾄基极之间的阻抗Z be 性质应为容性，基极⾄集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的⾼频振荡信号称为载波，通过调制后的⾼频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作⽤是从⾼频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某⾼频功率放⼤器原来⼯作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放⼤器的负载阻抗P R 变⼩时，则放⼤器的⼯作状态过渡到⽋压状态，回路两端电压cm U 将减⼩，若负载阻抗增加时，则⼯作状态由临界过渡到过压状态，回路两端电压cm U 将增⼤。

11. 常⽤的混频电路有⼆极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最⼤相位偏移与调制信号幅度成正⽐。

13. 模拟乘法器的应⽤很⼴泛，主要可⽤来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相⽐，调频的主要优点是抗⼲扰性强、频带宽和调频发射机的功率放⼤器的利⽤率⾼。

15. 谐振功率放⼤器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加⽽变化的特性。

16. 混频器按所⽤⾮线性器件的不同，可分为⼆极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪⽰波器中观察到如下图所⽰的调幅波，根据所给的数值，它的调幅度应为2/3。

高频电子线路试题及答案A一、选择题1．二极管峰值包络检波器适用于哪种调幅波的解调（）A．单边带调幅波 B．抑制载波双边带调幅波 C．普通调幅波 D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（）A．甲类 B．乙类 C．甲乙类 D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号，此干扰为（）A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以用作（）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（）A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压 B．弱过压 C．临界 D．欠压12．鉴频的描述是（）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频15．二极管峰值包络检波器，原电路正常工作。

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号得分一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．改进型电容三点式振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度较高D．减小谐波分量2．如图所示电路，以下说法正确的是（）A．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D．该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；3．功率放大电路与电压放大电路的区别是（）A．前者比后者电源电压高B．前者比后者电压放大倍数大C．前者比后者效率高D．前者比后者失真小4．如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是5μs，则所测正弦波的频率为（）A．100kHz B．50kHz C．25kHz D．20kHz5．小信号调谐放大器主要用于无线通信系统的（）A．发送设备B．接收设备C．发送设备、接收设备6．高频功率放大器主要工作在（）A．甲类B．乙类 C．甲乙类 D．丙类7．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则双边带调幅波的表达式为（）A．u DSB(t)=U C cos（ωC t＋m a sinΩt）B．u DSB(t)=U C cos（ωC t＋m a cosΩt）C．u DSB(t)=U C（1＋m a cosΩt）cosωC t D．u DSB(t)=kUΩU C cosωC tcosΩt8．单频调制时，调频波的最大频偏Δf m正比于（）A．UΩB．uΩ(t)C．Ω9．鉴相的描述是（）A．调幅信号的解调B．调频信号的解调C．调相信号的解调10．下图所示框图能实现何种功能？（）其中u s(t)= U s cosωc tcosΩt， u r(t)= U r cosωc tA．振幅调制B．检波C．混频D．鉴频11．振荡器的相位平衡条件和振幅起振条件为（）A．φT（ω）＝2nл，T（jω）＝1B．φT（ω）＝0，T（jω）＝1C．φT（ω）＝2nл，T（jω）>112．调幅的描述（）A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。

××大学2017-2018学年第2学期考试试题科目：《高频电子电路》试题(A 卷) 学院： 专业班级： 姓名： 学 号：考试说明：本课程为闭卷考试，答案一律答在后面的答题纸上，答在其它地方无效，可携带 计算器 。

一、选择题（每题1分，共15分，将答案写在答题纸上）1、为了有效地发射电磁波，天线尺寸必须与 相比拟。

（ A ）A.辐射信号的波长B.辐射信号的频率C.辐射信号的振幅D.辐射信号的相位2、LC 串联电路处于谐振时，阻抗 ；LC 并联电路处于谐振时，阻抗 。

（ B ）A.最大 最大B.最小 最大C.最大 最小D.最小 最小3、LC 串、并联谐振电路中，当工作频率大于谐振频率时，阻抗分别呈现（ A ）。

A.感性 容性B.容性 感性C.感性 感性D.容性 容性4、要想获得理想的矩形选频特性，需要采用逼近理想特性的方法，以下哪种逼近法最接近于耦合谐振回路特性（ B ）。

A.巴特沃思逼近B.切比雪夫逼近C.贝塞尔逼近D.椭圆函数逼近5、如下图所示调谐放大器，接入电阻R 4的目的是（ C ）。

A.提高回路的Q 值B.提高谐振频率C.加宽通频带D.减小通频带6、在高频放大器中，多用调谐回路作为负载，其作用不包括（ D ）。

A.选出有用频率B.滤除谐波成分C.阻抗匹配D.产生新的频率成分7、以下几个表征晶体管高频特性的参数，它们频率大小关系正确的是（ D ）。

A.max f f f T >>βB.max T f f f >>βC.max T f f f <<βD.max f f f T <<β8、某超外差接收机的中频f i =465kHz ，输入信号载频f c =810kHz ，则本振信号频率为（ D ）。

A.2085kHzB.1740kHzC.1075kHzD.345kHz得分 阅卷教师9、丙类高频功率放大器中两电源E B 和E C 的作用分别是 和 。

~学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号(一)一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（C）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带2．在自激振荡电路中，下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高3ABCD4ABCD5A6A．R×7A．uFMC．uFM8．A9．A）AC10．AC．11A．12．AGCA．维持工作频率稳定B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化13．同步检波器要求接收端载波与发端载波（C）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同14．属于频谱的线性搬移过程的有（A）A．振幅调制B．频率调制C．相位调制D．角度解调15．双边带（DSB）信号的振幅正比于（C）A．UΩB．uΩ(t)C．|uΩ(t)|二、填空题（每小题2分，共10分）1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

2．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。

45．1．2．为什么直流电源要接在电感L的中心抽头上？3．电容C1、C3的作用分别是什么？4．接入电阻R4的目的是什么？（8分）解：1.LC回路应调谐在输入信号ui的频率上2．直流电源要接在电感L的中心抽头上是使本电路晶体管的输出端部分接入调谐回路，其目的是要达到预定的选择性和通频带要求3．电容C1、C3是高频旁路电容，它们的作用是保证放大器工作在放大区4．接入电阻R4的目的是降低Q值，加宽放大器的通频带五、已知载波电压u C(t)=5cos2π×106t，调制信号电压uΩ(t)=2cos2π×103t，令常数k a＝1。

分）画图题画出斜率鉴频器的电路原理图。

画出直接脉冲计数式鉴频的电路原理框图。

分别画出单一频率的调制信号进行幅度调制，当调幅指数大于同时画出调制信号和载波信号波形。

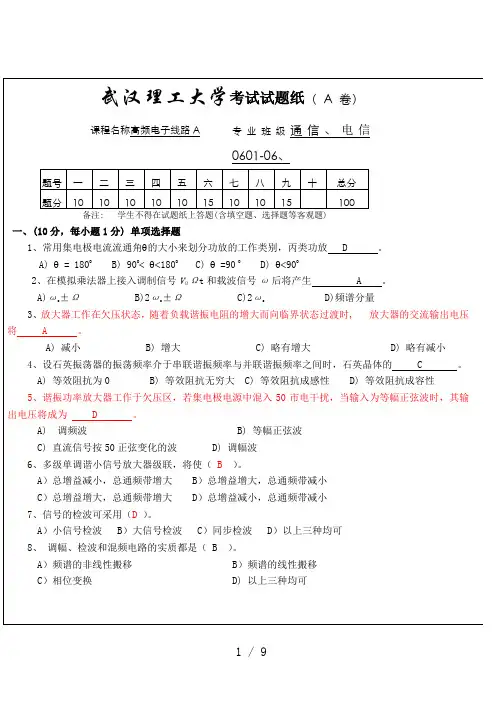

武汉理工大学教务处试题标准答案及评分标准用纸课程名称高频电子线路A （ A 卷）一、(10分，每小题1分)单项选择题1、D2、A3、A4、C5、D6、B7、D8、B9、A 10、B二、(10分，每小题1分)判断题1、错2、对3、对4、错5、错6、错7、对8、错9、对 10、对三、(10分，每小题1分) 填空题1、过压；2、品质因数（Q值）3、相位的变化量（相位偏移、相偏）4、负载特性5、信噪比6、5357、0.18、压控振荡器（）9、三节 10、通频带四、（10分，每小题5分）简答题2、答：当检波器参数选择不当时会产生惰性失真或底部切割失真。

（2分）惰性失真是由于在一个高频周期内低通滤波器的放电速度小于输入信号包络的下降速度而造成二极管负偏电压大于输入信号电压，致使二极管在其后的若干高频周期内不导通，从而引起的失真。

不产生惰性失真的条件是RC ≤mm Ω-21，式中：m 为信号调制度，Ω为信号中调制信号的角频率。

2分）加上耦合电容和负载，检波器的直流负载为R ，交流负载为，由于交直流负载不相等，因而可能产生底部切割失真。

不产生底部失真的条件是m≤gg R R R +。

（1分）五、(10分)答案: 西勒()振荡器或并联型电容三点式反馈振荡器 (2分)回路总电容为43432141111C C C C C C C C =+=+++=（因为 C 1、C 2<< C 4, C 1、C 2>>C 3 ） （3分） 振荡频率为:LC10=ω 或LCf π21=(1分)41LC =或421LC π (1分)特点：主要是通过C4改变频率；波段内输出幅度较平稳；C4改变，频率变化较明显，振荡器的频率覆盖系数大。

（3分）六、（15分，每小题5分）画图题1、斜率鉴频器（5分）2、直接脉冲计数式鉴频电路（5分，每个方框1分）3、波形图（5分，每个波形1分）七、（10分）解:设高放级的功率增益为1PH A ；混频级的功率增益为20.2PH A =； 高放级的功率噪声系数：0.31102F N == （1分）混频器的噪声系数： 26011 1.2290F Ti N T =+=+ =（2分）中放级噪声系数：0.61104F N == （1分）要求的总噪声系数：10FN =3211121110F F F F PH PH PH N N N N A A A --+＝＋＝ （3分）1111.2141210 1.9 2.80.2PH PH PH A dB A A --+==⨯＋＝ （3分）九、（15分）解：根据已知条件可知,能够忽略中和电容和的影响。

2008－2009学年第一学期《高频电子线路》期末考试卷（A 卷）姓名授课班号202601/2/3年级专业2006级通信,电信,电科学号题号一二三四总分审核评阅人得分）1分。

选择（共15分，每空格一、单项姚澄）。

Q越大，通频带越（），选择性越（1. 谐振回路的品质因数 D 差 B 窄 C 好A 宽）2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ C 不变增大 B 减小A）3. 常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（O0O0 Oθ< 90θ= 90 D = 180B 90 < θ< 180 C A θ）（ 4、电容三点式与电感三点式振荡器相比，其主要优点是输出波形好A 电路简单且易起振 B工作频率比较低C 改变频率不影响反馈系数 D）元件。

）频率附近，此时晶体等效为（ 5.并联型晶体振荡器中，晶体工作在（电容C 电感D A 并联谐振 B 串联谐振同步检波但所用的滤波器有所不同，、同步检波器和变频器都是由非线性器件和滤波器组成，6 ）），变频器所用的为（器所用的为（带通滤波器高通滤波器 C A 低通滤波器 B，那么，窄带调频时，调频电路中带通滤波器的～3000Hz7、若调制信号的频率是从 300Hz ）通频带宽度至少应为（A 3000HzB 5400HzC 600HzD 6000Hz36??t?10210?t)sin22u(t)?(1?sin这是一个（）， 8、某已调波的数学表达式为波 D SSB 波A AM 波 B FM 波 C DSB3ua?i?au9、设非线性元件的伏安特性为）产生调幅作用。

，它（31不确定能 B 不能 C A、比例鉴频器中，当输入信号幅度突然增加时，输出信号幅度（10 ）。

B 随之减小 C 保持不变A 随之增加，若有干 =ff，输入信号频率，输出中频频率f，三者满足f +f、设混频器的本振频率11f ICLLIC，则可能产生的干扰称为（） +f扰信号 fn= f IL镜像干扰 C A 交调干扰 B 互调干扰中频干扰 D页）7 页（共1 第河海大学常州校区考试试卷．12、要避免惰性失真，应（） A 加大输入信号的调制度 B 加大调制频率RC 放电时间常数 D C 提高检波效率和滤波效果减小检波器的评阅人得分二、填空（共13分，每空格1分）高远1、LC 谐振回路有（）和（）两种谐振方式。

1 / 7一、填空题（20分）（每空1分）1.丙类功率放大器的三种工作状态为 、 、 。

2.小信号二极管检波器的等效输入电阻≈id R 。

3.实现调频的方法可分为 和 两大类。

4.有一超外差接收机，中频KHz f f f S L I 465=-=，当接收的信号KHz f S 550= 时，中频干扰为 ，镜频干扰是 。

5.载频均为5MHZ 的AM 、DSB 波，其调制信号均为)(104cos 3.0)(3V t t u ⨯=Ωπ，则AM 波的带宽为 ，DSB 波带宽为 。

6.并联型晶体振荡器中的晶体等效为 ；串联型晶体振荡器中的晶体 等效为 。

7. 混频器的输入信号频率为s f ，本振信号频率为L f ，则高中频I f = ，低中频I f = 。

8. 振荡器的起振条件是 ；振荡器的平衡条件 。

9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数γ值等于 ，否则会产生非线性失真和 偏移。

10.乘积型鉴相器的两个输入信号1u 、2u 为正交关系，若均为小信号时，则鉴相特性曲线为 ；若均为大信号时，则鉴相特性曲线为 。

二、选择填空题（10分）（每空1分）1.某电路的输入频谱为Ω±S ω；输出频谱为Ω±I ω，则电路功能为 。

A. 检波B. 变频C. 调幅D. 调频2. 为获得良好的调幅特性，集电极调幅电路应工作于 状态。

A .临界 B .欠压 C .过压 D .弱过压3.相位鉴频器的功能是解调 。

A. 双边带调幅波B.调相波C. 普通调幅波D. 调频波4.利用双耦合回路的相频特性，将调频波变为调幅调频波，然后进行检波，从而实现鉴频的电路是 。

A. 双失谐鉴频器B. 相位鉴频器C. 脉冲均值型鉴频器D. 相移乘法鉴频器5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。

A. F A 0B. AFC. AD. F 6.具有抑制寄生调幅能力的鉴频器是 。
