电子线路(非线性部分)习题完全答案(谢嘉奎第四版)1-2一功率管,它的最大输出功率是否仅受其极限参数限制?为什么?解:否。
还受功率管工作状态的影响,在极限参数中,PCM还受功率管所处环境温度、散热条件等影响。
第二章2-1为什么谐振功率放大器能工作于丙类,而电阻性负载功率放大器不能工作于丙类?解:因为谐振功放的输出负载为并联谐振回路,该回路具有选频特性,可从输出的余弦脉冲电流中选出基波分量,并在并联谐振回路上形成不失真的基波余弦电压,而电阻性输出负载不具备上述功能。
2-2放大器工作于丙类比工作于甲、乙类有何优点?为什么?丙类工作的放大器适宜于放大哪些信号?解:(1)丙类工作,管子导通时间短,瞬时功耗小,效率高。
(2)丙类工作的放大器输出负载为并联谐振回路,具有选频滤波特性,保证了输出信号的不失真。
为此,丙类放大器只适宜于放大载波信号和高频窄带信号。
2-4试证如图所示丁类谐振功率放大器的输出功率PoCVCC2VCE(at)VCC2(VCC2VCE(at))2,集电极效率2πRL。
已知VCC=18V,VCE(at)=0.5V,RL=50,试求放大器的PD、Po和C 值。
解:(1)vA为方波,按傅里叶级数展开,其中基波分量电压振幅Vcm(VCC2VCE(at))。
通过每管的电流为半个余弦波,余弦波幅度Icm Vcm2(VCC2VCE(at)),其中平均分量电流平均值RLπRL2πIC0Icmπ所以PoVcmIcm1222(V2V)CCCE(at)π2RL2VCC(VCC2VCE(at))π2RLPDVCCIC0CPo/PDVCC2VCE(at)VCC(2)PD2VCC(VCC2VCE(at))1.24Wπ2RLPo2(VCC2VCE(at))21.17W2πRLCPo/PD94.36%2-5谐振功率放大器原理电路和功率管输出特性曲线如图所示,已知VCC=12V,VBB=0.5V,Vcm=11V,Vbm=0.24V。

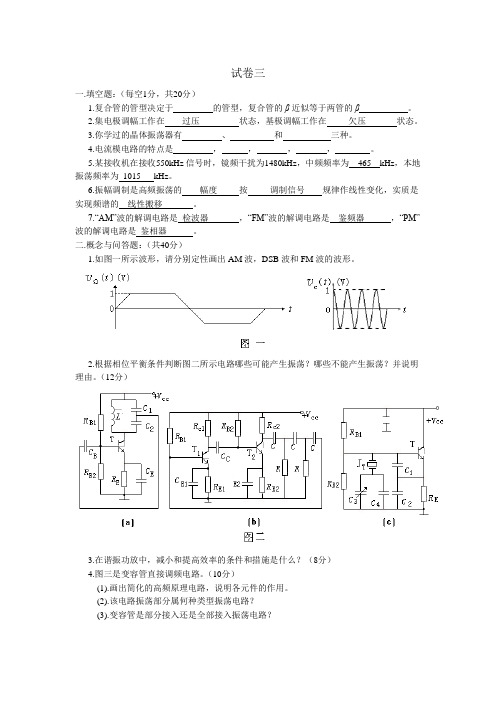

试卷三一.填空题:(每空1分,共20分)1.复合管的管型决定于的管型,复合管的β近似等于两管的β。
2.集电极调幅工作在过压状态,基极调幅工作在欠压状态。
3.你学过的晶体振荡器有、和三种。
4.电流模电路的特点是,,,,。
5.某接收机在接收550kHz信号时,镜频干扰为1480kHz,中频频率为465 kHz,本地振荡频率为1015 kHz。
6.振幅调制是高频振荡的幅度按调制信号规律作线性变化,实质是实现频谱的线性搬移。
7.“AM”波的解调电路是检波器,“FM”波的解调电路是鉴频器,“PM”波的解调电路是鉴相器。
二.概念与问答题:(共40分)1.如图一所示波形,请分别定性画出AM波,DSB波和FM波的波形。
2.根据相位平衡条件判断图二所示电路哪些可能产生振荡?哪些不能产生振荡?并说明理由。
(12分)3.在谐振功放中,减小和提高效率的条件和措施是什么?(8分)4.图三是变容管直接调频电路。
(10分)(1).画出简化的高频原理电路,说明各元件的作用。
(2).该电路振荡部分属何种类型振荡电路?(3).变容管是部分接入还是全部接入振荡电路?三.分析与计算题:(40分)1.OTL放大电路如图四所示,设T1、T2的特性完全对称,v i为正弦电压,V cc=35V,R L=35Ω,流过负载电阻的电流为i0=0.45cosωt(A)。
(12分)(1)静态时,电容两端的电压是多少?调整哪一个电阻能满足这一要求?(2)动态时,若输出电压出现交越失真,应调整哪个电阻?如何调整?(3)求负载上所能得到的最大功率P Lmax,电源供给的平均功率P D及每个管子的最大管耗P cmax。
2.一非线性器件的伏安特性如图五所示,本振电压v L=1.2cosωL t(V),偏置电压V BB0=-0.4V。
试画出变频跨导的波形图,并计算相应的混频跨导值。
(12分)3.普通调幅波的同步检波方框图如图六所示。
已知v s=V m(1+M a cosΩt)cosωc t,求v'0和v0的表达式,并简述解调原理。
莆田学院期末考试试卷(A)卷2010 — 2011学年第一学期课程名称:非线性电子线路适用年级/专业:08/通信试卷类别开卷()闭卷(丿)学历层次本科考试用时120分钟《考生注意:答案要全部抄到答题纸上,做在试卷上不给分》一、填空题(每空2分,共26分)1.混频电路屮存在着多种失真,如:①、寄生通道干扰、交调失真、互调失真;寄生通道干扰屮有两个最强的干扰,它们是:②和屮频干扰。
2.下图为某二极管电路,已知已调信号为Vss,本振信号为V LS,I端为信号的输出端,则可判断得该电路实现的功能为①,若输出电流表达式为i0 = - C°S1 [— cos cOjt- — cos3a)L r +....],且令© = co L -co c,口J推算得中2R L+R D TC3 兀频电流的幅值二②O3.下图(a)为调制信号的频谱图,采用两种不同的调制方式后获得的已调信号的频谱图如图(b)、(c)所示,根据频谱结构可判断得(b)图采用的调制方式是:①,(c)图采用的调制方式是:②。
llllh (a)J]Vo(/>的频谱c + a to(b)(Oc(c)Illi,_tO c Htn” (O4.右图为某三点式振荡电路,其中Cc> C B、C E的容量较大,那么根据三点式振荡电路的组成原则可判定该电路为①三点式振荡电路,其产生的疋弦波的频率计算式为②5.右图为二极管包络检波电路的示意图,若要实现止常的检波,除了对电路中的元件参数有要求外,Vs(t)只能是+①波,若Vs(t)为平衡调幅波匕丫) 为了能够实现检波,必须加入一个与已调信号载频②的参考信号。
6.下图为某已调波的波形图以及解调情况示意图,根据波形可判断该己调信号为①;若解调后的包络如图中的锯齿状波形所示,说明出现了②失真, 为避免该失真的出现对检波电容C和负载电阻R L的取值要求是:R T C (g)二、单项选择题(每小题3分,共24分)。
1浙江省2018年10月高等教育自学考试非线性电子电路试题课程代码:02342一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题1分,共5分)1. 某接收机中放级的中心频率f 0=10.7MHz ,回路电容C=51PF 。
当电路自激时,采用下述方法之一有可能消除自激,试问哪种方法是无效的。
( )A. 加接中和电容C NB. 在回路两端并接一个电阻RC. 微调电感磁芯,使回路谐振频率略微偏离f 0D. 将51PF 的回路电容换成47PF ,并重新调整磁芯位置,使之谐振于f 02. 将高频调幅信号,通过混频,变成中频调幅信号后,下述哪一条不正确( )。
A. 混频前后上边带和下边带的位置不变B. 混频前后载频不相同C. 混频前后频谱分量的相对大小和相互间的距离仍保持一致D. 混频前后包络形状相同3. 一信号源电流I s =1mA,若采用接入系数P=21将其部分接入谐振回路,则此信号源电流折算到回路两端时,其值应为( )。
A. 21mA B. 41mA C. 2mA D. 4mA 4. 设载波信号为u c =U c cos ωc t,调制信号为u Ω=U Ωcos Ωt,将两者相加之后可以得到( )。
A. 普通调幅波(AM)B. 抑制载波的双边带信号(DSB)C. 单边带信号(SSB)D. 以上均非答案5. 鉴频器所需的鉴频特性的峰值带宽B max ,取决于( )。
A. 调制信号频率FB. 最大频偏Δf mC. 载波频率f cD. 调频信号的带宽B s二、判断题(判断下列各题,正确的在题后括号内打“√”,错的打“╳”,并改正。
每小题2分,共10分)1.非线性电路包括三大类,一类是高频谐振功率放大器,第二类是振荡器,第三类是实现频率变换功能的倍频器,调制器,解调器和混频器等。
( )2.电容三点式振荡器适用于工作频率高的电路,但输出谐波成分将比电感三点式振荡器的大。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 10 月高等教育自学考试非线性电子电路试题课程代码: 02342一、选择题(本大题共15 小题,每小题 2 分,共 30 分)在每小题列出的四个备选项中只有一个至四个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
1.反馈型振荡器的振幅稳定条件是()A. T( j ) 1K0 B.U iC.TD. 0U i2.调频信号的瞬时相位与调制信号u 的关系是()ΩA. 与 uΩ成正比B. 与 uΩ成反比C.与 uΩ的积分有关D.与 uΩ的微分有关3.同步检波器可以解调的信号有()A.AM 信号B.DSB 信号C.FM 信号D.SSB 信号4.AM 波的调幅度 m,其定义是()A.调制信号的振幅与载波信号振幅之比B.载波信号振幅与调制信号振幅之比C.调幅波的最大振幅与载波信号振幅之比D.载波信号振幅受调后的振幅变化量与载波信号振幅之比5.调相波的最大相位偏移与调制信号角频率的关系是()A. 无关B. 有关C.成正比D. 成反比6.某调频波其中心频率为10.7MHz ,调制信号频率为1kHz ,最大频偏为10kHz ,当调制信号振幅不变,频率加大一倍时,该调频波的频带宽度应为()A.20kHzB.40kHzC.12kHzD.24kHz7.某 AM 波若 m=0.3 ,载波功率为10W ,则含有信息的边频功率占总功率的百分比为()A.2.2%B.4.3%C.5%D.8.25%8.调频波在负载R L上消耗的平均功率等于()1A. 载波功率B. 边频功率的1m f倍2C.载波功率的( 1+m f)倍D. 载波功率与边频功率之和9.下面属于频谱的非线性搬移过程的有()A. 振幅调制与解调B. 频率调制与解调C.混频或变频D. 相位调制与解调10.单频调制的 AM 波,若它的最大振幅为1V ,最小振幅为0.6V ,则它的调幅度为()A.0.1B.0.25C.0.4D.0.611.二极管环形调制电路,可用来实现()A. 频率调制B. 振幅调制C.振幅解调D. 混频12.二极管峰值包络检波器中,若它的交、直流负载电阻两者相差越大,其结果是()A. 越容易产生惰性失真B. 越不容易产生惰性失真C.越容易产生底部切割失真D. 越不容易产生底部切割失真13.双失谐回路斜率鉴频器中,如提高失谐回路的Q 值,则()A. 可以提高鉴频灵敏度B. 可以增大线性范围C.减小峰值带宽 BD. 可以增大输出电压幅度max14.调频时如调制信号频率升高一倍、振幅也增大一倍,这时它的最大频偏()A. 不变B. 增大二倍C.增大一倍D. 减小一倍15.用调制信号 u =U cosΩt 对载波信号 u =U sin ω t 进行普通调幅,则已调信号表达式应为ΩΩCc()A.U (1+mcosΩ t)sin ωtB. U ( 1+mcosΩ t) sinω tΩ CC. U C(1+msin ωt) cosΩtD. U C cos( 1+mcosΩt) sinω t二、填空题(本大题共 5 小题,每空 1 分,共10 分)请在每小题的空格中填上正确答案。
非线性电子线路练习题(答案)1、 无线通信中为什么要采用调制与解调,各自的作用是什么?解:调制就是把图像和声音信息装载到载波上的过程。
而解调则是调制的逆过程,即从已调制的高频振荡中取出原调制信号。
调制的原因有两点:① 为了天线易于实现。
无线通信是利用天线向空中辐射电磁波来传送信息的,而天线长度必须和电磁波的波长可以比拟,才能有效地把电振荡辐射出去。
而声音信号的频率约为20Hz ~20kHz 即其波长范围15×103~15×106m ,要制造出与此尺寸相当的天线显然是很困难的。
因此直接将音频信号辐射到空中去是不可能的。
② 为了区分不同的电台信号。
因为各种声音信号频率都在20Hz ~20kHz ,如果不调制则它们在空中混在一起,收听着也无法选择所要接受的信号。
因此,有必要将不同的信息调制到不同的高频载波上去。
2、 外差式接收机里“混频”的作用是什么?如果接收信号的频率是2100MHz ,希望把它变成70MHz 的中频,该怎么办?画出方框图并标明有关频率。
解:“混频“的作用是将接受的已调信号的载波频率变为一固定中频信号。
如果接受信号的频率是2100MHz ,希望把它变成70MHz 的中频则需要加一个振荡频率为2170MHz 的本地振荡器。
将接收信号和本地振荡信号同时加到某一非线性器件上,经过频率变换后再通过一个谐振频率为70MHz 的选频网络即可。
其实现框图如下所示。
3、 如图(1)所示电路,设给定串联谐振回路的ƒ0=1MHz ,Q 0=50,若输出电流超前信号源电压相位45º,试求:a) 此时信号源频率ƒ是多少?输出电流相对于谐振时衰减了多少分贝?b) 现要在回路中再串联一个元件,使回路处于谐振状态,应该加入何种元件,并定性分析元件参数的求法。
分析 本题主要考查的是串联谐振回路基本参数与特性,及其在失谐情况下的特性。
该题应该从“输出电流超前信号源电压45º”入手,针对失谐时的回路阻抗,具体分析输出电流与信号源的角度关系。
1.参考教材绪论中“调幅方式中波广播发射与接收机组成框图”,相应画出“调频方式无线通信系统发射与接收机组成框图”。
要求定性画出关键电路部分输出的信号波形。
(答:P5,0-1-4图)
2.简述什么是调制、什么是解调?为什么要进行调制?(答:P3)
3.简述什么是功率电子线路?(答:P11)
4.对功率放大器提出的性能要求有哪些?(答:P11)
5.电源变换电路的分类有哪些?(答:P13下——P14)
6.乙类推挽功率放大电路中,产生交叉失真的原因是什么?如何克服交叉失真?(答:P29——P30)
7.单电源供电互补对称推挽功率放大电路性能指标的计算题(参考康华光教材)(答:P32)
8.P38桥式功率放大器的输出功率计算(运放A1、A2给出具体参数和R L值,求P O)
9.简述整流电路的作用是什么?稳压电路的作用是什么?(答:P51中)
10.一串联型直流稳压电路,计算输出电压、输出电压范围,简述电网波动时电路的稳压过程。
(参考康华光教材)11.评价稳压电路性能的参数有哪些?(答:P60)
12.SW7800系列应用电路计算。
13.习题1-18改变参数。
(答:P73)
14.习题1-28整流滤波电路改变参数。
(答:P76)
15.习题1-29精密整流电路改变参数。
(答:P76)
16.简述谐振功率放大器的应用。
(答:P81)
17.定性画出丙类谐振功率放大器的负载特性,同时说明匹配负载Ropt的意义(或如何确定其值)。
(答:P89图2-2-4,P90)
18.什么是丙类谐振功率放大器的集电极调制特性?(答:P90)
19.什么是丙类谐振功率放大器的基极调制特性?(答:P90——P91))
20.习题2-3改变参数。
(答:P110)
21.习题2-10(答:P111)
22.什么是正弦波振荡器?略举一些应用实例(答:P116)
23.正弦波振荡器正常工作的条件有哪些?(答:P116)
24.什么是振荡器的频率稳定度?提高频率稳定度的基本措施有哪些?(答:P137;P139——P140)
25.教材P141克拉泼电路如图所示,简述其振荡频率稳定度比基本电容三点式振荡器频率稳定度高的原因。
(答:P141)26.什么是晶体振荡器?什么是并联型晶体振荡器?什么串联型晶体振荡器?(答:P142;P145)
27.P147图3-4-7,指明电路名称,说明用虚线框出的各主要电路组成部分名称和作用?
28.P150图3-5-3,指出电路名称,说明电路稳幅工作原理。
29.用相位平衡条件判断电路是否可能振荡?(给两个LC振荡器电路)(答:P118)
30.习题3-7图,若要求构成电容三点式振荡器,试确定f01、f02、f03之间的关系?(答:P162)
31.习题3-22图,取两图作为试题。
(答:P166)
32.为什么实现AM信号调制,要求Ma≤1?(答:P172)
33.设调制信号t V t v m Ω=ΩΩsin )(,载波信号t V t v C Cm C ωsin )(=;试画出采用相移法实现上边带调制的电路组成模型,并写出输出信号表达式。
(其它参数自行拟定)(答:P176——P177)
34.在超外差式接收机中,混频电路的作用是什么?(答:P180)
35.简述XFC1596集成平衡调制器有哪些作用?(答:P191——192)
36.混频电路的主要性能指标有哪些?(答:P203)
37.如要求采用滤波法实现单边带调制构成单边带发射机,为降低边带滤波器设计难度,可采用什么措施?(答:P218)
38.二极管包络检波电路中的失真有哪些?各自产生原因是什么,如何避免失真的产生?(答:P224——P227)
39.二极管包络检波电路能否解调DSB 、SSB 信号?(答:P219)
40.习题4-2改变参数。
(答:P238)
41.习题4-15(a)图改变参数(答:P242)
42.习题4-22改变参数。
(答:P245)
43.习题4-31改变参数(答:P246)。
44.简述频率调制原理。
(答:P251)
45.简述相位调制原理。
(答:P251)
46.调角信号的频谱宽度是如何确定的?(答:P257)
47.调频的实现方法有哪些?简述原理。
(答:P259)
48.简述直接与间接调频电路性能上的差别。
(答:P281)
49.简述调频信号扩展最大频偏的方法。
(答:P282)
50.鉴频电路的功能是什么?(答:P284)
51.举出三种鉴频实现方法。
要求画出实现模型。
(答:P285,5-3-2,5-3-3,5-3-4)
54.习题5-3改变参数(答:P316)
58.习题5-14改变参数. (答:P319)59.习题5-15改变参数。
(答:P320)。
