10月全国非线性电子电路自考试题及答案解析

全国2018年10月自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在电力系统潮流计算中，PV 节点的待求量是（ ）A ．Q 、δB ．P 、QC ．V 、δD ．P 、V2．环形网络中自然功率的分布规律是（ ）A ．与支路电阻成反比B ．与支路电抗成反比C ．与支路阻抗成反比D ．与支路电纳成反比3．计算机解潮流方程时，经常采用的方法是（ ）A ．递推法B ．迭代法C ．回归法D ．替代法4．提高线路的额定电压等级，将有助于提高系统的（ ）A ．稳定性B ．参数对称性C ．线性D ．非线性5．电容器并联在系统中，它发出的无功功率与并联处的电压（ ）A ．一次方成正比B ．平方成正比C ．三次方成正比D ．无关6．派克变换的实质是（ ）A ．解代数方程B ．解微分方程C ．坐标变换D ．平面变换7．系统发生短路故障后，越靠近短路点，正序电压（ ）A ．越低B ．越高C ．不变D ．无穷大8．中性点不接地系统中，发生单相接地时，非故障相电压将升高至相电压的（）A ．1倍B ．2倍C ．3倍D ．3倍9．简单电力系统中，静态稳定判据为（ ）A ．δd dP E ＜0B ．δd dPE＞0C ．ωd dP E＞0 D ．P E ＜010．理想凸极同步发电机ABC 坐标系下，定子绕组间的互感系数的变化周期（ ）A ．0B ．πC ．2πD ．3π11．电力网某条线路的额定电压为U N =110kV ，则它表示的是（ ）A ．相电压B ．31相电压C ．线电压D ．31线电压12．一般三绕组变压器的分接头（ ）A ．只位于高压侧B ．只位于中压侧C ．只位于低压侧D ．位于高、中压侧13．逆调压是指（ ）A ．高峰负荷，将中枢点电压调高，低谷负荷时，将中枢点电压调低B ．高峰负荷，将中枢点电压调低，低谷负荷时，将中枢点电压调高C ．高峰负荷，低谷负荷时，将中枢点电压均调高D ．高峰负荷，低谷负荷时，将中枢点电压均调低14．负荷的单位调节功率可以表示为（ ）A ．K L =f P L ∆∆-B ．K L =LP f∆∆C ．K L =f P L∆∆ D ．K L =LP f∆∆-15．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（ ）A ．单相接地短路B ．两相短路C ．三相短路D ．两相短路接地16．在下列各种故障类型中，属于纵向故障的是（ ）A ．两相短路B ．两相短路接地C ．单相接地短路D ．两相断线17．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（ ）A ．等面积定则B ．等耗量微增率定则C ．等力矩定则D ．正序增广定则18．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（ ）A ．A 、B 、C 三相相同 B ．只有A 、B 两相相同C ．只有B 、C 两相相同D ．只有A 、C 两相相同19．借助改变发电机端电压调压是（ ）A ．典型的顺调压B ．典型的逆调压C．典型的常调压D．典型的恒调压20．潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

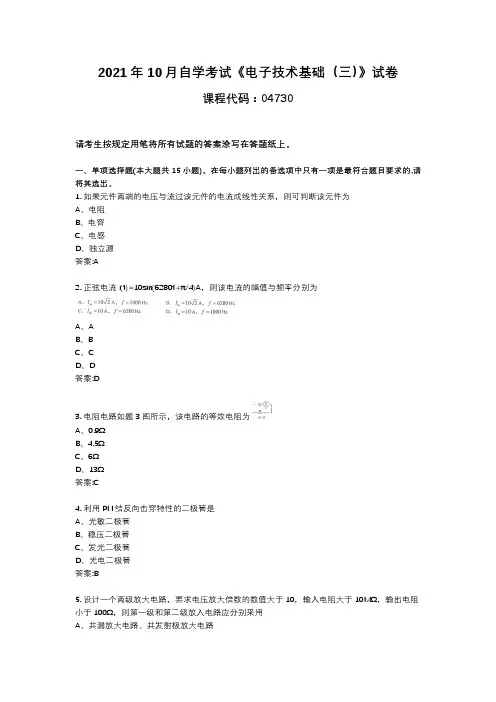

2021年10月自学考试《电子技术基础（三）》试卷课程代码：04730请考生按规定用笔将所有试题的答案涂写在答题纸上。

一、单项选择题(本大题共15小题)。

在每小题列出的备选项中只有一项是最符合题目要求的,请将其选出。

1. 如果元件两端的电压与流过该元件的电流成线性关系，则可判断该元件为A、电阻B、电容C、电感D、独立源答案:A2. 正弦电流i(t)=10sin(6280t+π/4)A，则该电流的幅值与频率分别为A、AB、BC、CD、D答案:D3. 电阻电路如题3图所示，该电路的等效电阻为A、0.9ΩB、4.5ΩC、6ΩD、13Ω答案:C4. 利用PN结反向击穿特性的二极管是A、光敏二极管B、稳压二极管C、发光二极管D、光电二极管答案:B5. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，则第一级和第二级放入电路应分别采用A、共漏放大电路、共发射极放大电路B、共源放大电路、共集电极放大电路C、共基极放大电路、共漏放大电路D、共源放大电路、共发射极放大电路答案:B6. 下列集成运算放大器应用电路中，具有“虚地”特点的电路是A、反相比例运算电路B、同相比例运算电路C、反相电压比较器D、同相电压比较器答案:A7. 在由集成运放构成的基本反相积分电路中，集成运放的饱和输出电压为±11V，输入电压u=1V，在经过足够长的时间后输出电压u将等于A、11VB、1VC、0VD、-11V答案:D8. 已知单相桥式整流电路的输出电压平均值UAV≈18V，负载电阻为100Ω，则负载电流平均值I近似为A、90mAB、100mAC、180mAD、200mA答案:C9.A、7.07VB、10VC、14.14VD、28.28V答案:C10. 十进制数-33的补码为A、1011111B、10100001C、11011111D、1011110答案:C11. 表达式A⊙1的值为A、B、AC、1D、0答案:B12. 题12图所示逻辑符号表示的是A、与门B、与非门C、异或门D、或非门答案:A13. 一个全加器输入端口和输出端口的数量分别是A、2、2B、2、3C、3、2D、3、3答案:C14. 下列不属于组合逻辑电路的部件A、加法器B、编码器C、数据选择器D、数码寄存器答案:D15. 可编程器件EEPROM是A、一次性编程器件B、紫外线擦除/电可编程器件C、电擦除/电可编程器件D、基于静态存储器编程器件答案:C二、填空题(本大题共15小题)。

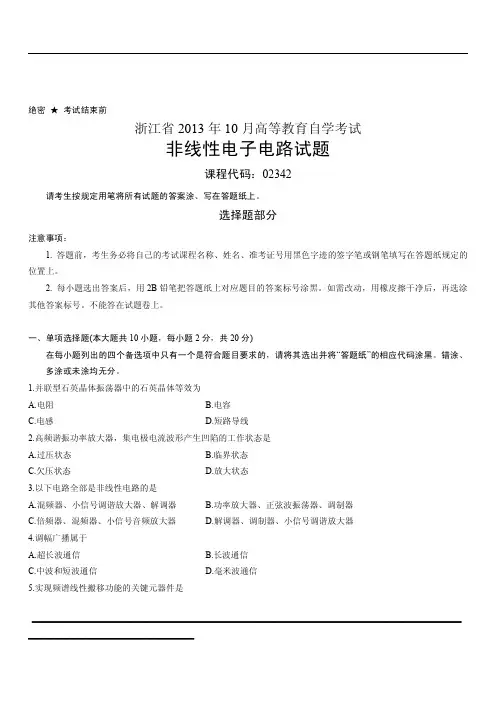

绝密★考试结束前浙江省2013年10月高等教育自学考试非线性电子电路试题课程代码：02342请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1.答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1.并联型石英晶体振荡器中的石英晶体等效为A.电阻B.电容C.电感D.短路导线2.高频谐振功率放大器，集电极电流波形产生凹陷的工作状态是A.过压状态B.临界状态C.欠压状态D.放大状态3.以下电路全部是非线性电路的是A.混频器、小信号调谐放大器、解调器B.功率放大器、正弦波振荡器、调制器C.倍频器、混频器、小信号音频放大器D.解调器、调制器、小信号调谐放大器4.调幅广播属于A.超长波通信B.长波通信C.中波和短波通信D.毫米波通信5.实现频谱线性搬移功能的关键元器件是═════════════════════════════════════════════════════════A.乘法器B.倍频器C.谐振功率放大器D.加法器6.在二极管峰值包络检波电路中，由于电容放电速度过慢引起的失真是A.交越失真B.振幅失真C.底部切削失真D.惰性失真7.场效应管广泛应用于混频器，是利用了A.近似于平方律特性B.增益高的特性C.指数特性D.对数特性8.关于调幅波与调角波，以下说法正确的是A.调幅波的功率利用率高，调角波的功率利用率低B.调幅波通信的抗干扰能力强，调角波通信的抗干扰能力弱C.普通调幅波通信的发射机和接收机电路比较简单，调角波通信电路相对复杂D.调角波的频率利用率高，调幅波的频带利用率低9.在自动增益控制电路中，比较参量是A.信号频率B.信号电平C.信号相位D.信号波形10.解调调频、调相、频移键控等角度调制信号，利用了锁相环路的A.频率控制特性B.载波跟踪特性C.门限特性D.调制跟踪特性二、多项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

全国2001年10月自考非线性电子电路试题课程代码：02342第一部分选择题一、选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个选项中有一个或一个以上选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1．高频小信号谐振放大器的负载采用调谐回路，其目的是为了实现（）功能。

A．提高增益B．阻抗变换C．选频滤波D．减小失真2．反馈型振荡器的相位稳定条件是（）A．T(jω)=1 B．∂T∂U i<0C．∂K∂U i <0D．∂ϕ∂ω<03．在LC选频网络中，常将串联谐振称为（）A．电压谐振B．电流谐振C．电阻谐振D．功率谐振4．音频信号的频率范围为0.1～6kHz，因其主要能量集中在（）范围内，因而只要传送该频率范围的话音信号就可以保证电话通信的质量。

A．0.5～3.4kHz B．0.8～4.8kHzC．0.3～3.4kHz D．0.3～4.8kHz5．AM波的调幅度m的大小，反映了载波振幅受uΩ控制的强弱，其定义式是（）A．调制信号振幅与载波振幅之比B．调幅波的最小幅度与最大幅度之比C．调幅波的最小幅度与载波振幅之比D．载波振幅受调后的振幅变化量与载波振幅之比6．同步检波器能解调的已调信号有（）A．AM信号B．DSB信号C．SSB信号D．FM信号7．AM信号中，若m=0.5，则含有信息的功率只占信号总功率的（）％A．4.3 B．11.1C．20 D．33.38．调频时，如调制信号振幅增大一倍，调制信号频率升高一倍，则最大频偏（）A．不变B．增大一倍C．减小一半D．增大二倍9．二极管峰值包络检波器中，它的交、直流负载电阻相差越大，其结果是（）A．越不容易出现惰性失真B．越容易出现惰性失真C．越不容易出现底部切削失真D．越容易出现底部切削失真10．调频波在负载R L上消耗的平均功率等于（）A．边频总功率的12m f2倍B．载波功率C．载波功率的(m f+1)倍D．载波功率与边频功率之和11．对调频器的主要技术要求是（）A．调制线性好B．调制灵敏度高12．调相波的最大相位偏移与调制信号角频率的关系是（）A．有关B．无关C．成正比D．成反比13．信号在混频时，若要不产生失真，则要求信号频谱在搬移过程中，各频率分量要保持（）A．相对振幅不变，相对位置可以改变B．相对位置不变，相对振幅可以改变C．相对振幅和相对位置都不可改变D．相对振幅和相对位置两者同时改变14．调频信号的瞬时相位与调制信号的关系是（）A．与uΩ呈线性关系B．与uΩ成正比C．与uΩ成反比D．与uΩ的积分有关15．有一个m=0.3的AM波和一个m f=10的FM波，它们的载频均为1MHz，调制信号频率为0.5～5kHz，则两种已调波的带宽分别为（）kHz。

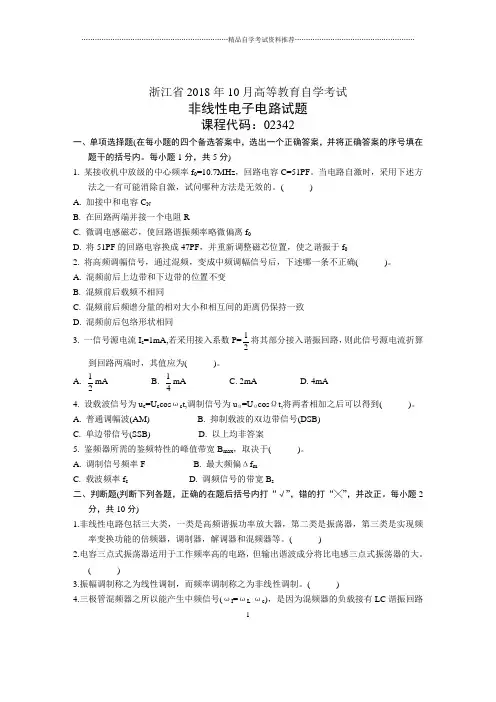

1浙江省2018年10月高等教育自学考试非线性电子电路试题课程代码：02342一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共5分)1. 某接收机中放级的中心频率f 0=10.7MHz ，回路电容C=51PF 。

当电路自激时，采用下述方法之一有可能消除自激，试问哪种方法是无效的。

( )A. 加接中和电容C NB. 在回路两端并接一个电阻RC. 微调电感磁芯，使回路谐振频率略微偏离f 0D. 将51PF 的回路电容换成47PF ，并重新调整磁芯位置，使之谐振于f 02. 将高频调幅信号，通过混频，变成中频调幅信号后，下述哪一条不正确( )。

A. 混频前后上边带和下边带的位置不变B. 混频前后载频不相同C. 混频前后频谱分量的相对大小和相互间的距离仍保持一致D. 混频前后包络形状相同3. 一信号源电流I s =1mA,若采用接入系数P=21将其部分接入谐振回路，则此信号源电流折算到回路两端时，其值应为( )。

A. 21mA B. 41mA C. 2mA D. 4mA 4. 设载波信号为u c =U c cos ωc t,调制信号为u Ω=U Ωcos Ωt,将两者相加之后可以得到( )。

A. 普通调幅波(AM)B. 抑制载波的双边带信号(DSB)C. 单边带信号(SSB)D. 以上均非答案5. 鉴频器所需的鉴频特性的峰值带宽B max ，取决于( )。

A. 调制信号频率FB. 最大频偏Δf mC. 载波频率f cD. 调频信号的带宽B s二、判断题(判断下列各题，正确的在题后括号内打“√”，错的打“╳”，并改正。

每小题2分，共10分)1.非线性电路包括三大类，一类是高频谐振功率放大器，第二类是振荡器，第三类是实现频率变换功能的倍频器，调制器，解调器和混频器等。

( )2.电容三点式振荡器适用于工作频率高的电路，但输出谐波成分将比电感三点式振荡器的大。

12018年10月自考试题电力系统分析全国课程代码：02310一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的。

请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.500kV 系统的平均额定电压为( )A.525kVB.520kVC.515kVD.500kV2.负荷的单位调节功率可以表示为( ) A.KL=L ΔP fΔ- B.KL=L ΔPfΔ C.KL=Δf ΔP L- D.KL=Δf P ΔL3.潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的( )A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程4.逆调压是指( )A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低5.一般三绕组变压器的分接头( )A.只位于高压侧B.只位于中压侧2 C.只位于低压侧 D.位于高、中压侧6.abc 坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为( ) A.2πB.πC.2πD.3π 7.输电线路的额定电压为UN=110kV ，则它表示的是( )A.相电压B.31相电压C.线电压D.31线电压8.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是( )A.P —Q 分解法高于牛顿—拉夫逊法B.牛顿—拉夫逊法高于P —Q 分解法C.无法比较D.两种方法一样9.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值( )A.A 、B 、C 三相不同B.A 、C 两相相同C.A 、B 两相相同 D .B 、C 两相相同10.理想同步发电机的空载电势Eq 的方向( )A.与d 轴相同B.与q 轴相同C.与d 轴成45°角D.与q 轴成45°角 11.简单电力系统的静态稳定判据为( ) A.δd dP E<0 B.δd dP E >0 C.ωd dP E<0 D.PE<012.等面积定则主要用于简单电力系统的( )A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析13.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的( )A.1倍B.2倍C.3倍D.3倍14.电力系统发生三相短路，短路电流只包含( )A.正序分量B.负序分量C.零序分量D.正序和零序分量15.当发电机出口发生三相短路时，其输出的电磁功率为( )A.额定功率B.功率极限C.0D.额定功率的50％16.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为( )A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑17.当系统中发生A相接地短路时，故障处的B相短路电流为( )A.0B.0.5C.1D.318.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是( )A.电压、电流B.线电压、三相功率C.电压、电抗D.电流、电抗19.系统发生短路故障后，越靠近短路点，正序电压( )A.越低B.越高C.不变D.不确定320.电力系统的综合用电负荷加上网络损耗之和称为( )A.农业负荷B.发电负荷C.工业负荷D.供电负荷二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 10 月高等教育自学考试非线性电子电路试题课程代码： 02342一、选择题（本大题共15 小题，每小题 2 分，共 30 分）在每小题列出的四个备选项中只有一个至四个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

1.反馈型振荡器的振幅稳定条件是（）A. T( j ) 1K0 B.U iC.TD. 0U i2.调频信号的瞬时相位与调制信号u 的关系是（）ΩA. 与 uΩ成正比B. 与 uΩ成反比C.与 uΩ的积分有关D.与 uΩ的微分有关3.同步检波器可以解调的信号有（）A.AM 信号B.DSB 信号C.FM 信号D.SSB 信号4.AM 波的调幅度 m，其定义是（）A.调制信号的振幅与载波信号振幅之比B.载波信号振幅与调制信号振幅之比C.调幅波的最大振幅与载波信号振幅之比D.载波信号振幅受调后的振幅变化量与载波信号振幅之比5.调相波的最大相位偏移与调制信号角频率的关系是（）A. 无关B. 有关C.成正比D. 成反比6.某调频波其中心频率为10.7MHz ，调制信号频率为1kHz ，最大频偏为10kHz ，当调制信号振幅不变，频率加大一倍时，该调频波的频带宽度应为（）A.20kHzB.40kHzC.12kHzD.24kHz7.某 AM 波若 m=0.3 ，载波功率为10W ，则含有信息的边频功率占总功率的百分比为（）A.2.2%B.4.3%C.5%D.8.25%8.调频波在负载R L上消耗的平均功率等于（）1A. 载波功率B. 边频功率的1m f倍2C.载波功率的（ 1+m f）倍D. 载波功率与边频功率之和9.下面属于频谱的非线性搬移过程的有（）A. 振幅调制与解调B. 频率调制与解调C.混频或变频D. 相位调制与解调10.单频调制的 AM 波，若它的最大振幅为1V ，最小振幅为0.6V ，则它的调幅度为（）A.0.1B.0.25C.0.4D.0.611.二极管环形调制电路，可用来实现（）A. 频率调制B. 振幅调制C.振幅解调D. 混频12.二极管峰值包络检波器中，若它的交、直流负载电阻两者相差越大，其结果是（）A. 越容易产生惰性失真B. 越不容易产生惰性失真C.越容易产生底部切割失真D. 越不容易产生底部切割失真13.双失谐回路斜率鉴频器中，如提高失谐回路的Q 值，则（）A. 可以提高鉴频灵敏度B. 可以增大线性范围C.减小峰值带宽 BD. 可以增大输出电压幅度max14.调频时如调制信号频率升高一倍、振幅也增大一倍，这时它的最大频偏（）A. 不变B. 增大二倍C.增大一倍D. 减小一倍15.用调制信号 u =U cosΩt 对载波信号 u =U sin ω t 进行普通调幅，则已调信号表达式应为ΩΩCc（）A.U （1+mcosΩ t）sin ωtB. U （ 1+mcosΩ t） sinω tΩ CC. U C（1+msin ωt） cosΩtD. U C cos（ 1+mcosΩt） sinω t二、填空题（本大题共 5 小题，每空 1 分，共10 分）请在每小题的空格中填上正确答案。

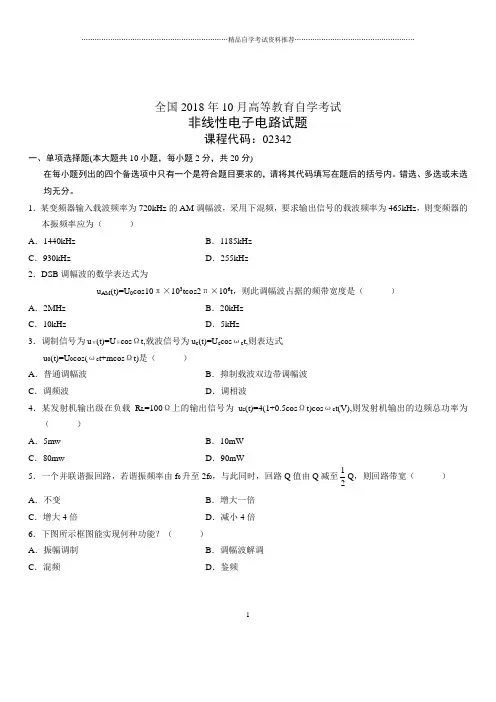

1全国2018年10月高等教育自学考试非线性电子电路试题课程代码：02342一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为465kHz ，则变频器的本振频率应为（ ）A ．1440kHzB ．1185kHzC ．930kHzD ．255kHz2．DSB 调幅波的数学表达式为u AM (t)=U 0cos10π×103tcos2π×106t ，则此调幅波占据的频带宽度是（ ）A ．2MHzB ．20kHzC ．10kHzD ．5kHz 3．调制信号为u Ω(t)=U Ωcos Ωt,载波信号为u c (t)=U c cos ωc t,则表达式u 0(t)=U 0cos(ωc t+mcos Ωt)是（ ）A ．普通调幅波B ．抑制载波双边带调幅波C ．调频波D ．调相波4．某发射机输出级在负载R L =100Ω上的输出信号为u s (t)=4(1+0.5cos Ωt)cos ωc t(V),则发射机输出的边频总功率为（ ）A ．5mwB ．10mWC ．80mwD ．90mW5．一个并联谐振回路，若谐振频率由f 0升至2f 0，与此同时，回路Q 值由Q 减至21Q ，则回路带宽（ ） A ．不变B ．增大一倍C ．增大4倍D ．减小4倍 6．下图所示框图能实现何种功能？（ ）A ．振幅调制B ．调幅波解调C ．混频D ．鉴频其中u s(t)=U s(1+mcosΩt)cosωs tu L(t)=U L cosωL t ωL>ωs7．调频波的特点是（）A．载波频率随调制信号的振幅而变化B．载波频率随调制信号的频率而变化C．载波幅度随调制信号的频率而变化D．载波的附加相位随调制信号频率而变化8．某谐振功率放大器，其输出功率为5W，集电极功率转换效率为85%，则集电极功率损耗P c为（）A．0.75W B．0.88WC．2.3W D．5.9W9．某丙类谐振功率放大器工作在临界状态，晶体管为NPN管，若保持其它参数不变，集电极等效负载电阻R L减小，则放大器工作状态可能进入（）A．过压B．弱过压C．欠压D．临界10．某AM调幅波的载波频率为630kHz，调制频率为（50~4500）Hz，平均调幅系数m=0.3，该调幅波经混频后输出信号占据的频带宽度为（）A．100Hz B．9kHzC．11.7kHz D．1260kHz二、多项选择题（本大题共5小题，每小题2分，共10分）在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

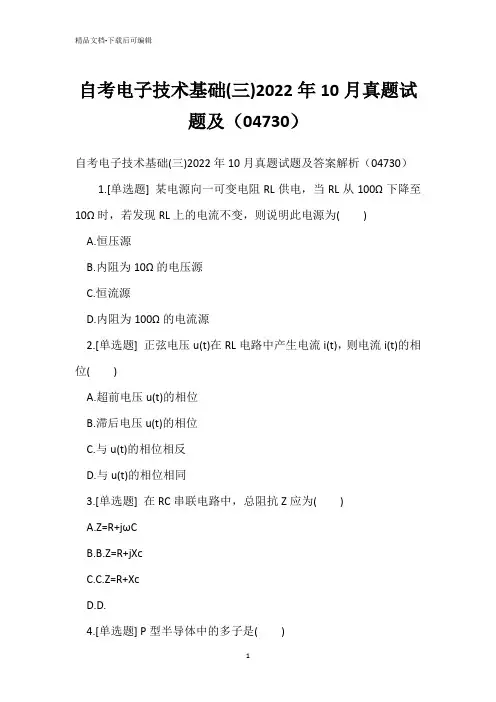

自考电子技术基础(三)2022年10月真题试题及（04730）自考电子技术基础(三)2022年10月真题试题及答案解析（04730）1.[单选题] 某电源向一可变电阻RL供电，当RL从100Ω下降至10Ω时，若发现RL上的电流不变，则说明此电源为()A.恒压源B.内阻为10Ω的电压源C.恒流源D.内阻为100Ω的电流源2.[单选题] 正弦电压u(t)在RL电路中产生电流i(t)，则电流i(t)的相位()A.超前电压u(t)的相位B.滞后电压u(t)的相位C.与u(t)的相位相反D.与u(t)的相位相同3.[单选题] 在RC串联电路中，总阻抗Z应为()A.Z=R+jωCB.B.Z=R+jXcC.C.Z=R+XcD.D.4.[单选题] P型半导体中的多子是()A.自由电子B.空穴C.正离子D.负离子5.[单选题] 测得工作在放大区的某晶体三极管，其发射极电流IE=1.01mA，集电极电流IC=1mA，则晶体管的β等于()A.0.99B.1.01C.100D.1016.[单选题] 在过零电压比较器电路中，若输入电压为正弦信号，则输出电压信号为()A.三角波B.尖脉冲波C.方波D.正弦波7.[单选题] 集成运放在线性应用时的虚断和虚短特性，是根据下列哪个理想条件得到的?()A.A.Ro=0和KCMR→∞B.B.Aud→∞ 和Ro=∞C.C.Rid→∞ 和Aud→∞D.D.Rid→∞ 和KCMR→∞8.[单选题] 在单相半波整流电路中，若输入正弦波电压的频率为50Hz，则整流后的输出电压频率为()A.0HZB.25HzC.50HzD.100HZ9.[单选题] 某集成稳压器的型号为CW79L09，则该集成稳压器的输出电压和电流为()A.输出电压+9V，输出电流0.1AB.输出电压-9V，输出电流0.1AC.输出电压+9V，输出电流1.5AD.输出电压-9V，输出电流1.5A10.[单选题] 8421BCD码01100001转换为十进制数是()A.97B.49C.61D.3111.[单选题] 下列表达式符合逻辑运算规则的是()A.C+C=2CB.C·C=C2C.C+1=1D.1+1=1012.[单选题] 下列逻辑函数的表示方法中具有唯一性的是()A.真值表B.与或式C.或与式D.逻辑图13.[单选题] 题13表所列真值表的逻辑功能所表示的逻辑器件是()A.全加器B.编码器C.译码器D.数据选择器14.[单选题] 一个触发器可记录一位二进制代码，它的稳定工作状态数为()A.0B.1C.2D.315.[单选题] GAL的输出电路是()A.固定的B.只可一次编程C.可紫外线擦除后再编程D.OLMC16.[案例题] 某电阻的额定功率为100W，额定电压为200V，则该电阻的阻值等于________Ω。

全国2009年10月高等教育自学考试非线性电子电路试题课程代码：02342一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.反馈型正弦波振荡器，振幅稳定的条件是（）A.B.C.D.2.高频谐振功率放大器放大调幅信号时，其工作状态应选择（）A.临界B.欠压C.过压D.弱过压3.超外差接收机的中频频率是465kHz，有人在收听1480kHz电台的广播时，还能听到740kHz的强电台播音，此现象属于何种干扰（）A.干扰哨声B.中频干扰C.镜像干扰D.其他组合副波道干扰4.石英晶体振荡器的最大特点是（）A.工作频率高B.频率稳定度高C.输出幅度稳定性高D.转换效率高5.当需要产生频率稳定性较高，且振荡频率在较宽的范围调节的高频振荡时，以下振荡器应选用（）A.RC振荡器B.克拉泼振荡器C.西勒振荡器D.一般电容反馈振荡器6.设载波信号为u c（t）=U c cosωc t，需要传输的信号为uΩ（t）=UΩcosΩt，则已调信号u o（t）=U c cos（ωc t+mcosΩt）是（）A.AM波B.FM波C.DSB波D.PM波7.某混频器输入信号是调制频率F=lkHz、载频f c=620kHz的AM波，混频器本振频率为f L=1085kHz，取下混频，则混频输出信号的带宽为（）A.2kHzB.465kHzC.620kHzD.1705kHz8.自动增益控制电路中，比较的参量是（）A.增益B.频率C.相位D.信号电平9.题9图所示框图中，输入信号为u1（t）=U l cosΩtcosωc t，u2（t）=U2cosωc t，可以判定输出信号是A.调幅信号B.调制信号C.调频信号D.调相信号10.锁相频率合成器是利用锁相环的（）A.环路锁定后没有剩余频差B.跟踪特性C.滤波特性D.易于集成化二、多项选择题（本大题共5小题。

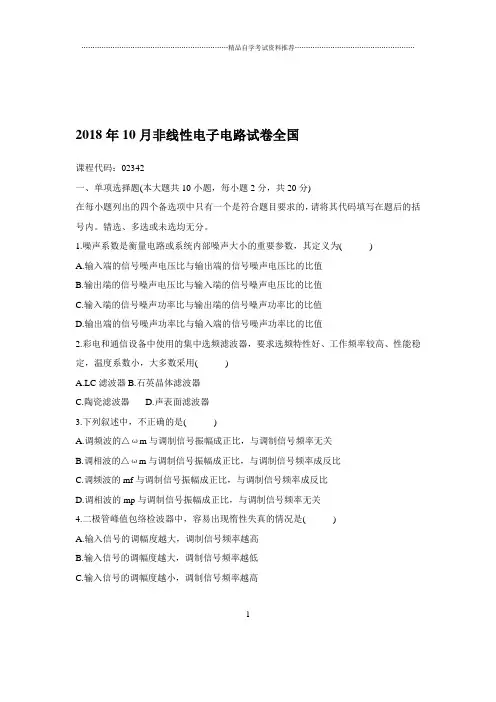

2018年10月非线性电子电路试卷全国课程代码：02342一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.噪声系数是衡量电路或系统内部噪声大小的重要参数，其定义为( )A.输入端的信号噪声电压比与输出端的信号噪声电压比的比值B.输出端的信号噪声电压比与输入端的信号噪声电压比的比值C.输入端的信号噪声功率比与输出端的信号噪声功率比的比值D.输出端的信号噪声功率比与输入端的信号噪声功率比的比值2.彩电和通信设备中使用的集中选频滤波器，要求选频特性好、工作频率较高、性能稳定，温度系数小，大多数采用( )A.LC滤波器B.石英晶体滤波器C.陶瓷滤波器D.声表面滤波器3.下列叙述中，不正确的是( )A.调频波的△ωm与调制信号振幅成正比，与调制信号频率无关B.调相波的△ωm与调制信号振幅成正比，与调制信号频率成反比C.调频波的mf与调制信号振幅成正比，与调制信号频率成反比D.调相波的mp与调制信号振幅成正比，与调制信号频率无关4.二极管峰值包络检波器中，容易出现惰性失真的情况是( )A.输入信号的调幅度越大，调制信号频率越高B.输入信号的调幅度越大，调制信号频率越低C.输入信号的调幅度越小，调制信号频率越高1D.输入信号的调幅度越小，调制信号频率越低5.AM信号中，若m=0.5，则含有调制信号信息的功率占总功率的百分比为( )A.5.5B.11.1C.15D.206.若石英晶体谐振器的串联谐振频率为f1、并联谐振频率为f2，则并联型晶体振荡器的工作频率f约为( )A.f=f1B.f=f2C.f1<f<f2D.f1>f>f27.AM信号的调幅度m的意义是( )A.调幅信号的最小振幅与最大振幅的比值B.调制信号频率与载波信号频率的比值C.调制信号振幅与载波信号振幅的比值D.调幅信号的振幅变化量与载波信号振幅的比值8.角度调制时，当调制信号幅度不变，调制信号频率升高，则这时调频波和调相波两者带宽的变化是( )A.两者带宽都基本不变B.两者带宽都增加C.调频波带宽基本不变，调相波带宽增加D.调频波带宽增加，调相波带宽基本不变9.某调幅广播收音机中频频率为465kHz，当收听720kHz电台信号时，有时还听到1650kHz的干扰信号，该干扰应属于( )A.中频干扰B.干扰哨声C.镜像干扰D.交叉调制干扰10.载波为频率20MHz、振幅为4V的正弦波，调制信号为单频正弦波、频率为400Hz，最大频偏为10kHz，试问调频波和调相波数学表达式正确的是( )23 A.⎪⎩⎪⎨⎧π⨯+π⨯=π⨯-π⨯=)V )(108sin 25104sin(4)V )(108cos 25104sin(427PM 27FM t t u t t uB.⎪⎩⎪⎨⎧⨯+⨯=⨯-⨯=)V )(108sin 25104sin(4)V )(108cos 25104sin(427PM 27FM t t u t t uC.⎪⎩⎪⎨⎧π⨯+π⨯=π⨯+π⨯=)V )(108cos 25104sin(4)V )(108cos 25104sin(427PM 27FM t t u t t uD.⎪⎩⎪⎨⎧π⨯-π⨯=π⨯-π⨯=)V )(108sin 25104sin(4)V )(108sin 25104sin(427PM 27FM t t u t t u二、多项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

浙江省2018年10月自学考试电工电子学试题课程代码：02026一、填空题(本大题共11小题，每空1分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1. 如题1-1图所示，其中，3A 电流源两端电压U=______ V ，流过4V 电压源的电流 I=______ A 。

2. 如题1-2图所示，若i 1=2sin 5t A ，i 2=2 sin(5t-45°)A ， 则i 3的初相位 3=______°。

3. 一台变压器变比为10，二次侧接入一个1k Ω的负载，其两端电压为220V ，则该变压器一次侧电压U 1=______V ，一次侧电流I 1=______A 。

4. 已知某三相交流电路中，对称负载采用三角形联结，每相负载均为600+j800Ω，电源线电压为380V ，则相电流I p =______A ，线电流 I 1=______A 。

5. 电感电路的电压______于电流90°，电容电路的电压 ______ 于电流90°。

6. 稳压管正常工作时，应工作在 ______ 状态。

7. 测得工作于放大状态的三极管集电极电流I C =1mA ，发射极电流I E =1.02mA ，则该三极管基极电流I B =______μA ，电流放大系数β=______。

8. 电流反馈使得输出电阻______， ______ 反馈使得输入电阻增大。

9. 差模输入信号是指两个电压大小 ______ ，极性 ______ 的输入信号。

10. 寄存器有并入并出、串入串出、 ______ 、 ______ 四种连接方式。

11. 当A ＝B=0、C=1时A+B ·C=______，A(B +C)＝______。

二、单项选择题(本大题共12小题，每小题2分，共24分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

浙江省2018年10月自学考试电工电子学试题课程代码：02026本试卷分A、B卷，使用2018年版本教材的考生请做A卷，使用2018年版本教材的考生请做B卷；若A、B两卷都做的，以B卷记分。

A卷一、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.一个实际电压源，测得其开路电压为12V，短路电流为3A，则将其变换为电流源模型时，电流源的电流为_____A，内阻为_____Ω。

2.某电阻元件的电阻值为200Ω，额定功率为0.5W，正常使用时该电阻允许流过的最大电流为_____A，允许施加的最大电压为_____V。

3.交流电路中，元件的视在功率为S，无功功率为Q，则其有功功率为P=_____，功率因数cos ＝_____。

4.在三相四线制供电系统中，电源线电压为380V，相电流为5A，三相对称负载星形联结，则每相负载上的电压为_____V，电流为_____A。

5.三相电路中有线电压、相电压、线电流、相电流等。

在三相变压器中，一次侧和二次侧的额定电压都是指_____，一次侧和二次侧的额定电流都是指_____。

6.三极管共射极接法时，电压U BE与电流I B的关系称为_____特性曲线，电压U CE与电流I C 的关系称为_____特性曲线。

7.交流放大电路中，三极管的β值增大一倍，其它不变，则输入电阻_____，负载R L越大，则电压放大倍数越_____。

8.电流串联负反馈能够_____输入电阻，_____输出电阻。

9.理想运算放大器的开环电压增益A uo＝_____，输出电阻r o=_____。

Q。

10.JK触发器，当J＝_____，K＝_____时，输出Q n+1=n二、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

11.有一个实际电路，其开路电压为24V，短路电流为10A，当它外接负载为2.4Ω时供出的电流为( )A.5AB.10AC.15AD.25A2.在题2图所示电路中，已知U S1＝4V，U S2＝4V，当U S2单独作用时，电阻R上的电压U R=U，那么当U S1单独作用时，电压U R等于( )A.－UB.－0.5UC.0.5UD.U3.题3图所示电路中的电流I2=( )A.－2AB.－1AC.0AD.2A4.下列表达式中表示方法正确的是( )A.U =102sin(ωt-30°)VB.U=10e j45°C.u=5cos314tVD.52sin(314t+45°)A=5∠45°A5.如题5图所示，已知i1=56sin(314t-90°)A，i2=52sin314tA，则i3为( )A.i3=102sin(314t+30°)AB.i3=102sin(314t+60°)AC.i3=102sin(314t-30°)AD.i3=102sin(314t-60°)A6.在三相四线制供电系统中，电源线电压与相电压的相位关系为( )A.线电压超前于对应相电压30度B.线电压滞后于对应相电压30度C.线电压超前于对应相电压120度D.线电压滞后于对应相电压120度27.关于变压器，以下说法错误的是( )A.理想变压器一、二次侧绕组的电压成正比B.理想变压器一、二次侧绕组的电流成正比C.如果把阻抗为|Z|的负载接到变压器二次侧，对电源而言，相当于接上等效阻抗为k|Z|的负载D.在电源电压不变的情况下，实际变压器二次侧电压随二次侧电流的增大而减小8.若变压比为5的理想变压器（不考虑损耗）原边电压为220V，原边电流为0.44A，则该变压器副边的负载阻抗模为( )A.5ΩB.20ΩC.100ΩD.500Ω9.题9图示三极管三个引脚电位如图所示，则此三极管为( )A.NPN型硅管B.NPN型锗管C.PNP型硅管D.PNP型锗管10.在题10图所示的电路中，已知稳压管D Z的稳定电压U Z=5V，U i=20V，电阻R＝R L＝1kΩ。

2018年10月自考试题电工原理全国课程代码：02269一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．题1图中，已知i(t)=2e-tA，则u(t)为（）A．2e-tV B．-2e-tV-6e-tVC．6e-tV D．A．2A B．3A5AC．4A D．A．-20W B．20WC．-40W D．40W14．题4图中，a、b之间的等效电阻为（）A．1ΩB．2ΩC．3ΩD．4Ω5．题5图中，a、b之间的开路电压Uab为（）A．-18V B．-6V18VC．6V D．A．-2A B．1A4AC．2A D．A．50W B．25WC．40W D．253W238．题8图所示正弦稳态电路中，已知○A =10A ，○A1=6A ，则○A2为（ ）A ．6AB ．8AC ．4AD ．10A9．题9图所示电路中，已知R=3Ω，XL=4Ω，U=10V ，电路接受的无功功率为（） A ．16Var B ．8VarC ．16WD ．8W10．在题10图所示并联谐振电路中，其谐振角频率ω为（ ）A ．5000rad/sB ．2000rad/sC ．4000rad/sD ．1000rad/s11．题11图所示含理想变压器电路，则•I 为（ ）A ．-1AB ．1∠0°AC ．0.5∠0°AD ．2∠0°A412．对称三相负载△连接时，已知线电流•I A=53∠0°A ，则相电流•I AB 为（ ）A ．5∠0°AB ．5∠-30°AC ．5∠30°AD ．53∠-30°A 13．题13图所示对称三相电路中，已知负载线电流为103A ，电阻R=2Ω，则三相负载所接受的有功功率为（ ）A ．600WB ．200WC ．1003WD ．100W14．已知某电阻元件两端的电压为u(t)=[8+62sin (ωt+60°)]V ，则该电压有效值为（ ）A ．8+6=14VB ．8+62=16.5VC ．22)26(8+=11.7VD ．2268+=10V15．已知某二端网络端口电压为u(t)=[1+52sin(ωt-30°)+22sin(2ωt-60°)]V ,流入该网络的电流为i(t)=[0.5+22sin(ωt)]A.端口电压、电流取关联参考方向，则该网络接受的平均功率为（ ）A ．0.5+53=9.16WB ．0.5+213=1.366WC ．1+213=1.866W D ．以上都不对5 16．题16图所示电路，t=0时将开关S 闭合，此电路的零状态响应uc(t)=10(1-e-0.1t)V ，则该电路由电容两端看进去的戴维南等效电阻R 等于（ ）A ．20ΩB ．15ΩC ．10ΩD ．5Ω17．题17图所示电路，t=0时开关打开，当电路达到稳态时，uc(∞)为（） A ．6V B ．4VC ．2VD ．0V18．题18图所示电路求解uc(t)的微分方程为（ ）A ．C R t u dt tdu c c )()(+=us(t) B ．C R t u dt t du c c )()(-=us(t)C ．RC -dt t du c )(uc(t)=us(t)D ．RC +dt tdu c )(uc(t)=us(t)19．交流铁心线圈中磁滞的影响是（ ）A ．使铁心线圈电流的波形与正弦波相比畸变更严重，但不会引起能量损耗B ．使铁心线圈电流的波形与正弦波相比畸变更严重，引起能量损耗C ．对铁心线圈的电流无影响D．使铁心线圈的电流又增加一个有功分量，但不会引起能量损耗20．SI中，磁场强度的单位为（）A．T B．WbC．A/m D．H/m二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

高等教育自学考试非线性电子电路真题2011年10月(总分100,考试时间150分钟)课程代码：02342一、单项选择题(本大题共10小题，每小题2分,共20分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 完整的通信系统的组成是( )A. 发送设备，传输信道，接收设备，终端B. 发送设备，传输信道，终端C. 信息源，发送设备，传输信道，接收设备，终端D. 发送设备，传输信道，接收设备2. 调幅度m=0.3 的AM 信号，若载波功率为5W，则含有信息的边频功率占信号总功率的百分比为( )A. 2.2％B. 4.3％C. 4.5％D. 6％3. 自动增益控制电路框图的主要部件除电压比较器外，还应包括( )A. 频率比较器B. 分频器C. 相位检波器D. 可控增益放大器4. 自动频率控制电路的组成，除频率比较器、可控频率器件，还有( )A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器5. 如题5图所示器件，其输出电压的表达式为( )A. Ux+UyB. Ux-UyC. KUxUyD. KUx/Uy6. 调制信号为uΩ(t)=UΩcosΩt，载波信号为uc(t)=Uccosωct，则表达式uo(t)=Uccos(ωct+msin Ωt)是( )A. 调频波B. 调相波C. 普通调幅波D. 抑制载波双边带调幅波7. 仅用四只理想二极管组成的环形调制电路，能完成许多功能，唯独不能实现的功能是( )A. AM 调制B. DSB 调制C. SSB 调制D. 混频8. 振荡器稳定时的工作状态大都为( )A. 甲类工作状态B. 乙类工作状态C. 甲乙类工作状态D. 丙类工作状态9. 混频器的噪声系数NF，其定义是( )A. 输出信噪比与输入信噪比的比值B. 输入信噪比与输出信噪比的比值C. 输出信号振幅与输入信号振幅的比值D. 输入信号振幅与输出信号振幅的比值10. 在锁相环路中，若采用一阶低通滤波器且不考虑噪声的影响，其基本方程应为( )A. 一阶非线性微分方程B. 二阶非线性微分方程C. 三阶非线性微分方程D. 四阶非线性微分方程二、多项选择题（本大题共5小题，每小题2分,共10分) 在每小题列出的四个备选项中至少有两个是符合题目要求的,请将其代码填写在题后的括号内。

全国2021年10月高等教育自学考试非线性电子电路试题一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合标题问题要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在电子电路中，若工作点设计不合适时，器件的非线性较严重，输出信号将产生( )A.线性失真B.频率失真C.相位失真D.非线性失真2.电视、调频广播和雷达均属于( )A.短波通信B.中波通信C.超短波通信D.微波通信3.在高频功放中，欲实现集电极振幅调制，应使电路工作在( )A.过压状态B.临界状态C.欠压状态D.按照电路实际情况而定4.改进型电容三端式振荡器提高频率不变度主要采取( )A.减少外界因素的影响B.减少晶体管极间电容的影响C.提高回路标准性D.提高回路品质因数5.在晶体三极管频谱线性搬移电路中，满足线性时变工作的条件是( )A.两个输入必需都是小信号B.电路必需工作在线性状态C.两个输入必需都是大信号D.两个输入必需一个是大信号，一个是小信号6.实现频谱线性搬移电路的核心是( )A.加法器B.减法器C.乘法器D.倍频器7.角度调制与振幅调制比拟，其优点在于( )A.占用频带较窄B.抗干扰和噪声的能力较强C.频带利用率较高D.电路简单8.斜率鉴频器中使用LC并联谐振回路的目的是( )A.选频B.阻抗变换C.进行频率-幅度变换D.进行频率-相位变换9.自动频率控制电路的三大主要部件除可控频率器件、低通滤波器外，还应包罗( )A.分频器B.幅度检波器C.频率比力器D.可控增益放大器10.自动增益控制电路中的比力部件为( )A.频率比力器B.电压比力器C.相位比力器D.功率比力器。
