下载文档原格式
纳米级防腐涂层技术的最新进展纳米级防腐涂层技术是材料科学领域的一项革命性创新，它通过在微小尺度上的精确控制，显著提高了涂层的防腐性能，延长了各种材料和结构的使用寿命，尤其在海洋工程、石油化工、航空航天、桥梁建筑等行业中展现出巨大潜力。
以下是纳米级防腐涂层技术的六个最新进展方向：一、纳米粒子的集成应用纳米粒子，如氧化锌(ZnO)、二氧化钛(TiO2)、石墨烯等，因其独特的物理化学性质，在防腐涂层中发挥着核心作用。
这些纳米粒子能够形成致密的防护层，有效阻挡腐蚀介质的渗透，同时其高比表面积能增加与基材的接触，提高涂层的附着力。
此外，某些纳米粒子具有光催化活性，可在光照下分解有害物质，进一步提升防腐效能。
二、智能响应型纳米涂层智能响应型纳米涂层能够根据环境变化自动调整其性能，例如温度、pH值或湿度敏感的涂层。
这类涂层中嵌入了能够感知外界刺激的纳米传感器，并通过释放防腐剂或改变涂层结构来应对腐蚀威胁。
这种动态调节机制极大增强了涂层的适应性和长期保护能力。
三、自愈合纳米技术自愈合纳米涂层通过嵌入微胶囊或使用具有自修复功能的聚合物网络，能够在涂层受损后自动修复裂纹和孔洞，恢复其完整性。
这种技术利用了纳米级容器封装的修复剂，在裂纹产生的局部压力或化学信号触发下释放，实现损伤区域的自我修复，从而持续提供保护，延长材料的使用寿命。
四、超疏水及超双亲涂层基于纳米技术的超疏水及超双亲涂层，通过在涂层表面形成微纳结构，使水滴难以在表面停留，从而减少水分引起的腐蚀。
超疏水涂层能有效排斥水分和污染物，而超双亲涂层则同时具备疏水和亲水特性，能促进水分快速蒸发，防止腐蚀介质的聚集。
这两种涂层技术都大大增强了材料表面的抗腐蚀性能。
五、纳米复合材料的应用将纳米材料与其他高性能材料如环氧树脂、聚氨酯等复合，可以制备出具有优异综合性能的防腐涂层。
这些纳米复合材料不仅提高了涂层的机械强度和耐化学品性，还能赋予其特殊功能，如导电性、热稳定性等，从而拓宽了涂层的应用范围，特别是在极端环境下的防腐需求。
纳米材料在防腐蚀领域中的应用研究进展引言：腐蚀是一种常见而严重的问题，它会导致金属材料的性能下降甚至完全失效。
为了解决这个问题，科学家们一直在不断研究和开发新的防腐蚀技术和材料。
近年来，纳米材料在防腐蚀领域中的应用研究取得了显著的进展。
本文将重点介绍纳米材料在防腐蚀领域中的应用，并对其研究进展进行综述。
一、纳米材料在防腐蚀领域的优势1.增强防护层性能：纳米颗粒可以增加涂层的致密性和硬度，提高防护层的耐磨、耐蚀性能。
2.提高抗腐蚀性能：纳米材料具有较大比表面积和高表面能，可以提供更多的反应活性位点，有效抑制氧化还原反应，从而减缓金属腐蚀的速率。
3.调控物理与化学性质：通过调整纳米材料的组成、形貌和尺寸等特征，可以改变其物理和化学性质，从而实现对防腐蚀行为的调控。
二、纳米涂层在防腐蚀中的应用研究进展1.纳米复合涂层：将纳米颗粒与基础涂层材料复合，通过纳米颗粒的增强作用提高涂层的抗腐蚀性能。
研究表明，纳米复合涂层能够显著延缓金属腐蚀的进程，提高涂层的耐久性。
2.纳米二氧化硅涂层：二氧化硅是一种常见的纳米材料，具有优异的化学稳定性和耐高温性能。
研究发现，纳米二氧化硅涂层能够有效减缓金属腐蚀的速率，提高材料的耐蚀性。
3.纳米氧化铝涂层：氧化铝是一种常见的纳米材料，具有良好的耐腐蚀性能和高温稳定性。
研究表明，纳米氧化铝涂层能够显著提高金属的抗腐蚀性能，延缓腐蚀的发展。
三、纳米颗粒在防腐蚀涂层中的应用研究进展1.纳米金属颗粒：纳米金属颗粒具有高比表面积和丰富的氧化还原反应位点，可以有效阻止金属的腐蚀反应，延缓腐蚀的发展。
研究发现，纳米金属颗粒可以与涂层基质形成复合结构，大大提高涂层的防腐蚀性能。
2.纳米陶瓷颗粒：纳米陶瓷颗粒具有高硬度和良好的耐腐蚀性能，可以有效提高涂层的耐磨、耐腐蚀性能。
研究表明，纳米陶瓷颗粒可以均匀分布在涂层中，形成致密的保护层，提高金属材料的抗腐蚀性能。
3.纳米复合颗粒：通过调控纳米颗粒的成分和比例，可以实现对涂层防腐蚀性能的调控。
电刷镀镍基纳米金刚石复合镀层制备工艺的研究近年来，电刷镀镍基纳米金刚石复合材料作为新兴的涂层材料受到广泛的关注，其优良的耐磨性能和表面抗腐蚀性能使其在很多关键技术应用中受到高度重视。
因此，研究如何制备低损耗电刷镀镍基纳米金刚石复合镀层以及它的制备工艺具有重要的意义。
（一）电刷镀镍基纳米金刚石复合镀层的材料组成电刷镀镍基纳米金刚石复合镀层是一种以镍、纳米金刚石和其他辅助材料为主要成分的特殊涂层体系，由于纳米金刚石具有较高的硬度和耐磨性能，可以提高涂层的抗磨性能。
除此之外，由于纳米金刚石具有高热稳定性，可以在高温环境下提供更好的保护。
（二）电刷镀镍基纳米金刚石复合镀层的制备工艺电刷镀镍基纳米金刚石复合镀层的制备严格控制溶液组成、气体混合比例、处理温度和处理时间，其大致制备工艺可以分为：清洗、干燥、镀层制备、机械处理、热处理和检测几个步骤。
（1）清洗：清洗金属基体是制备电刷镀镍基纳米金刚石复合涂层的第一步，采用超声清洗或其他物理、化学方法实现对金属基体的清洗，有效去除基体表面的污染物和作用力污染杂质。
（2）干燥：金属基体清洗后，应尽快进行干燥处理，以免污垢粘附在基体表面影响涂层的质量。
（3）镀层制备：在温度、湿度、混合比例、分装密度等参数控制下，采用电刷镀技术制备出电刷镀镍基纳米金刚石复合镀层。
（4）机械处理：使用精密磨头精细磨削涂层表面，使表面平滑光洁，减少去模孔和把模痕，使镀层表面光洁度以及耐磨质量更加优良。
（5）热处理：将电刷镀镍基纳米金刚石复合镀层进行热处理，以改善镀层的性能，增强其耐磨性能和抗腐蚀性能。
（6）检测：最后，通过物理检测、电化学检测、扫描电子显微镜检测等方法，对电刷镀镍基纳米金刚石复合镀层进行全面检测，以保持高质量。
第26卷第2期 唐山师范学院学报 2004年3月 Vol. 26 No.2 Journal of Tangshan Teachers College Mar. 2004────────── 收稿日期：2003-07-01作者简介：曹茂盛（1961-），男，江苏南通人，北京理工大学材料学院教授，博士后，博士生导师，主要从事纳米材料、吸波材料及复方材料的研究。
纳米复合镀层的研究进展曹茂盛（北京理工大学 材料学院，北京 100083）摘 要：介绍了纳米复合镀层的制备、分类及耐磨减磨、耐腐蚀、耐高温、自润滑、催化、导磁等方面的性能，综述了近年来有关纳米颗粒在复合镀层制备过程中的沉积机理和影响因素。
关键词：纳米颗粒；复合镀层中图分类号：N34 文献标识码：A 文章编号：1009-9115（2004）02-0006-041 引言复合镀技术是近年来发展起来的一项新技术，它是将一种或数种不溶性固体颗粒加入到镀液中，经过搅拌使之均匀地悬浮于镀液中，使固体颗粒与金属离子共沉积而形成复合镀层的一种沉积技术。
该技术的研究已有20多年的历史，利用复合镀技术可以制备出一系列性能广泛变化的复合镀层，在强化材料表面等方面具有显著的效果。
目前国内外研究及应用广泛的复合镀层采用的第二相粒子多是微米级的，其性能不能满足科技发展的要求。
纳米材料科学的发展，给复合镀技术带来了新的契机，纳米材料的表面效应、小尺寸效应、巨磁电阻效应、宏观隧道效应等使其呈现出常规材料不具备的特殊的光学、电学、力学、催化等方面的特性，使纳米材料具有比普通材料高的多的硬度、耐磨性、自润滑耐性和耐腐蚀性。
纳米复合镀层就是在镀液中加入纳米固体颗粒，通过和金属共沉积获得镀层，从而使镀层复合了纳米材料的特异功能。
纳米颗粒在复合镀层中的应用将有力地促进复合镀层的发展。
2 沉积机理及制备方法简述纳米颗粒与金属离子共沉积机理包括电化学机理、吸附机理和力学机理等，这些理论强调沉积发生的热力学条件，Wagner 和Trand 等人提出的混合电位理论侧重于沉积发生的动力学条件。
由于沉积过程本身是一系列反应链相互作用的结果，反应过程中许多中间态离子寿命短且难以检测，所以至今沉积机理尚无完善的理论解释。
而且整个沉积过程是一个动态过程，最终镀层中纳米颗粒含量与各个反应环节均有关联。
综合上述的机理，共沉积过程可分为3个阶段：（1）悬浮于镀液中的纳米颗粒，由镀液深处移向试样表面，需要依靠搅拌形成的动力场或电场力来实现；（2）纳米颗粒粘附于试样表面，其动力学因素复杂，与颗粒、电极基质金属、镀液、添加剂和电镀操作条件等因素有关；（3）纳米颗粒被试样表面析出的基质金属牢固嵌入，形成复合镀层。
纳米复合镀层的制备工艺主要有复合电镀法、复合化学镀法及复合电刷镀等方法。
复合电镀是指在电解质溶液中加入一种或几种不溶性纳米固体颗粒，在金属离子被还原的同时，将不溶性的纳米固体颗粒均匀地夹杂到金属镀层中，复合镀层是一类以基质金属为均匀连续相和以不溶性纳米粒子为分散相的金属基复合材料。
复合化学镀是指利用化学镀技术来制备复合镀层。
化学镀对粒子具有较强复合能力，用悬浮微粒镀液可获得微粒含量相当高的复合镀层。
复合电刷镀是指为获得弥散镀层，在金属镀液中加入不溶性固体微粒，使这些固体微粒与金属镀液中的金属离子共沉积，并均匀弥散在金属镀层中的镀层而采用刷镀技术的一种工艺方法。

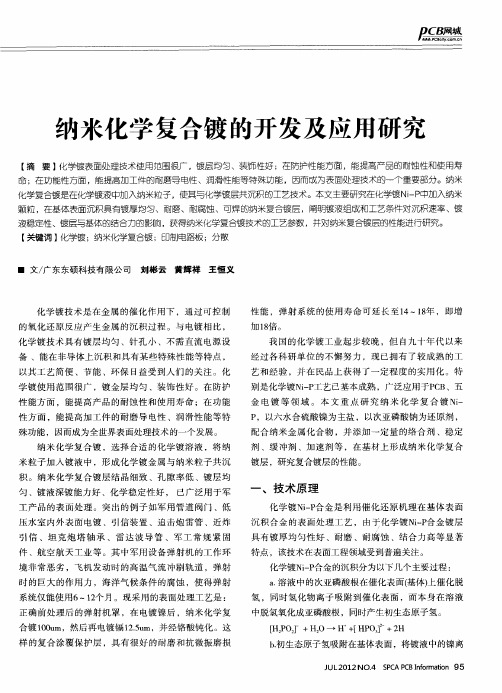

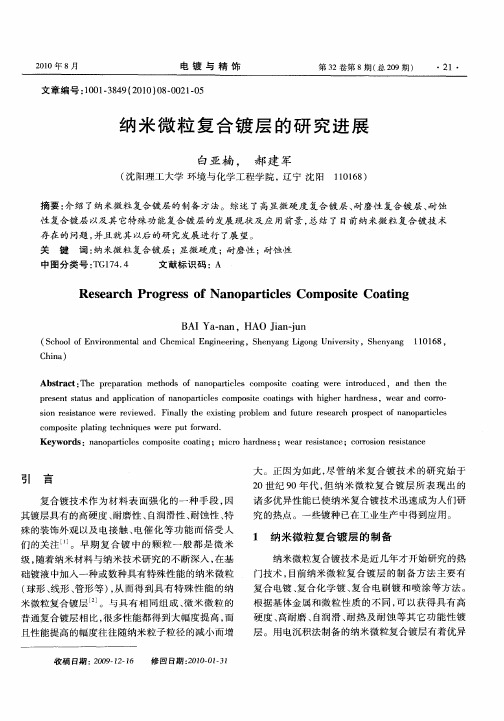

3 纳米结构表面化学复合镀的研究现状 3.1 纳米结构复合镀层的研究纳米微粒在理论上可以大幅度提高镀层中化合物的含量，并给镀层带来优良的功能特性，目前开发的有镍基、铜基、银基等镀层，其中大量研究和应用的是镍基化学复合镀。
常见的镀层主要分为两类：一类是加入硬质颗粒形成的高硬度、耐磨损镀层；另一类是加入减摩颗粒，形成自润滑镀层。
曹茂盛：纳米复合镀层的研究进展3.1.1高硬度、耐磨损镀层世界上每年因金属材料磨损和腐蚀造成的损失巨大。
TiO2、SiC、Si3N4、Al2O3、等硬质、耐磨颗粒的加入，可以使形成的复合镀层具有较高的硬度和较好的耐磨性。

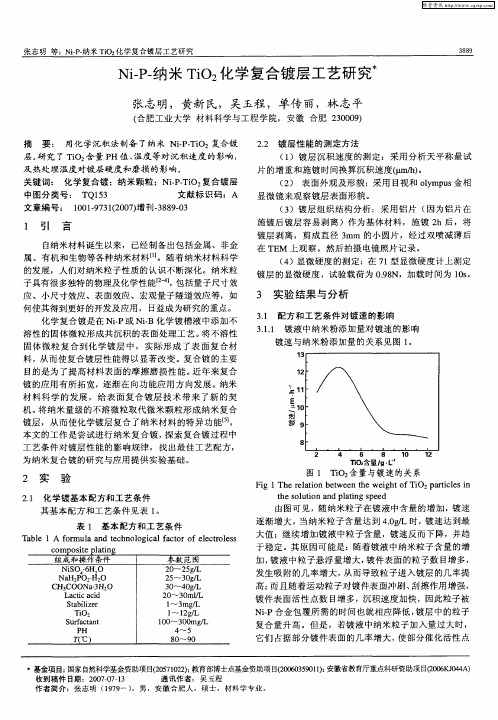

黄新民等人研究了Ni-P-纳米TiO2微粒化学复合镀层的硬度和耐磨性，并将其与化学镀层、微米复合镀层相比较。
实验证明：纳米级化学复合镀具有最高的硬度和耐磨性。
将三种镀层同条件下进行热处理，微米级镀层和Ni-P化学镀层在400℃时获得最高硬度，而纳米级镀层在约500℃时才获得最大硬度；在600℃时微米级镀层和Ni-P合金镀层的硬度已降到800HV，而纳米级镀层的硬度依然保持在1 000HV以上，即只有纳米级微粒的复合镀层可以在高温下保持较高的硬度。
郑瑞伦等人研究了Ni-P-纳米α-Al2O3的化学复合镀层的硬度及分维度随镀层时间的变化结果，实验表明：纳米级形成的化学复合镀层硬度比普通镀层要大，且硬度与分维度均随镀复时间的增加而增加，但不是线形关系，其中，分维度与镀复时间的对数成正比。
纳米金刚石也称超微金刚石，是利用负氧平衡炸药，由爆炸过程中未反应完的游离碳转化而成。
平均粒径为4~8nm。
比表面积390m2/g，是一种兼备金刚石和纳米颗粒性质的新型材料，具有较高的硬度和较低的摩擦系数，使得纳米金刚石粉在开发兼具耐磨和减摩性能的复合镀层方面具有较大的潜力。
目前，已研究了Ni-P-超微金刚石化学复合镀的制备及特性；Ni-P-纳米金刚石化学复合镀层与钢基的扩散情况；化学镀纳米金刚石的不同施镀工艺，并分析了复合镀层的性能和结构。
自从1991年日本NEC公司Lijima使用电弧法，意外地发现了纳米碳管（CNTs）以来，纳米碳管便以其优异的机械性能和电子性能而赢得了广泛地关注，它的强度比钢高100多倍，但重量仅为钢的1/6，且具有较高的模量、热导率、长径比，将其加入到镍磷镀层中，得到的镀层具有高的耐磨性和较低摩擦系数，将化学复合镀后的纳米碳管为增强体，则可以制备各种性能优越的金属基复合材料。
董树荣等制备了含10~14V ol.％碳纳米管的铜基复合材料，具有较好的摩擦性能。
Kusumaki等用热压~热挤出工艺制备了碳纳米管增强铝基复合材料，其强度比纯铝具有更好的热稳定性。
Ma用高温热压技术制备了纳米陶瓷SiC-CNTs复合材料，其弯曲强度和韧性比原来增加了10％。
虽然金属基纳米碳管复合材料的研究取得了一定的效果，但在改善材料的力学性能方面进展有限。
陈伟祥等用化学复合镀技术制备了镍基-CNTs 复合镀层。
XRD测试表明其结构为非晶态。
初步研究表明它比传统的Ni-P-SiC复合镀层具有更好的耐磨性。
李文铸等对这种碳纳米管化学复合镀层的摩擦实验发现其耐磨性为Ni-P-SiC复合镀层的2~5倍。
王庆新研究了Ni-P-纳米碳管化学复合镀层的工艺技术，纳米碳管对Ni-P复合镀层耐磨性及腐蚀性的影响，确定了Ni-P-纳米碳管化学复合镀层的最佳工艺条件。
同时还讨论了高温退火对复合镀层硬度的影响；并利用TEM观察了纳米碳管的形貌，利用SEM观察复合镀层的结构特点。
3.1.2自润滑镀层固体润滑剂化学性质稳定，蒸气压低，可以用于液体润滑剂不能使用的地方，如：高温、高真空或极低温等环境。
常用的固体润滑剂有石墨、聚四氟乙烯（PTFE）、MoS2、（CF）n等。
PTFE的摩擦系数在聚合物中是最低的，仅为0.05，表面能也很低，只有18.6mN/m，有优良的润滑性。
PTFE与Ni-P形成的自润滑化学复合镀层具有尺寸精度高、厚度均匀，与基体结合力强的优点，近年来，研究较多。
将100nm左右的PTFE颗粒加入到化学镀液中，获得了均匀PTFE的复合镀层，该镀层有优良的摩擦学性能，其摩擦系数比Ni-P镀层低的多；同时增强了镀层的抗粘着磨损能力。
金刚石、石墨和少量纳米级无定形碳制得的镍基复合镀，呈非晶化趋向，其硬度和耐磨性明显改善，而且具有较好的自润滑性。
3.1.3其他镀层由于化学复合镀层具有分散粒子和基体金属的共同特性，加入不同特性的颗粒可以得到性质多样的复合镀层。
Ni-P-CeO2纳米复合化学镀，适当的工艺条件下，所得的Ni-P-CeO2复合镀层表面光亮、均匀，耐10%NaCl溶液和1%H2S气体腐蚀能力比Ni-P-SiC 镀层有成倍提高，比空白钢片有几十倍的提高。
用纳米TiO2、SiO2等制得复合镀层比普通锌镀层的耐蚀性提高2~5倍，外观也得到稳定和改善。
近年来，飞速发展的缎面镍就是分别含有高岭土、玻璃粉、滑石粉或BaSO4、Al2O3等的镍基复合镀层，其结晶细致、内应力低、耐蚀性好，外观柔和舒适，如果用相应的纳米粉其性能效果更好。
将载镍型抗菌剂复合到Ni-P镀层可得到纳米抗菌复合镀层．抗菌检验实验表明，该镀层对绿脓第26卷第2期唐山师范学院学报2004年第2期杆菌有100％的杀菌性能，对大肠杆菌的杀菌率约为90％。
主要机理为：以硫酸镍为抗菌有效成分，以纳米级白炭黑为载体，形成抗菌复合镀层。
白炭黑表面的Si-OH具有很强的吸附活性，很容易和负电性的原子氧、氮发生氢键吸附，而Ni2+在NH3·H20白炭黑悬浮液中，以[Ni(H2O)2(NH3)4]2+和[Ni(NH3)6]2+存在，白炭黑表面的Si-OH能与这两种络离子中的氧、氮原子发生氢键吸附，从而把它们吸附在表面．这种载镍的白炭黑在镀液中以疏松多孔的二次粒子被复合到镀层上，当细菌与镀层接触时，由于镀层表面的白炭黑中有Ni2+溶出，并与细菌发生作用，从而导致细菌死亡。
纳米陶瓷颗粒具有较好的耐高温和抗氧化性能，将其应用到镍磷化学镀可以有效地提高镀层的抗高温性能。
与微米级颗粒相比、纳米级颗粒的加入可以显著改善镀层的微观组织、提高镀层的耐高温性能。
ZrO2具有良好的功能特性、在复合材料中得到广泛应用。
将纳米ZrO2颗粒与化学镀Ni-P晶合金共沉积，再经适当的热处理使Ni-P非晶化成纳米颗粒，可获得纳米Ni-P/ ZrO2功能涂层。
该涂层由于纳米ZrO2颗粒的存在．纳米尺寸更加稳定．具有更高的高温硬度和耐高温性能。
Ni-W-B非晶态复合镀层中加入纳米ZrO2可以提高镀层在550℃~850℃时的抗高温氧化性，使镀层耐磨性提高2~3倍。
燃气轮机和航天航空的某些部件工作温度在850℃以上，而镀Ni、Ni-P和Cr只能在低于400℃以下工作，采用钴基纳米金刚石复合镀层则大大提高其高温性能。
3.2影响纳米结构化学复合镀的因素影响化学复合镀的因素有很多，如：镀液的微粒含量、镀液的pH值、搅拌速度、颗粒在镀液和镀层中的分散程度、反应温度等，对于纳米基复合镀而言，微粒在镀液中的分散程度是一个特别棘手的问题。
常用的方法有：机械搅拌法、空气搅拌法、超声波分散、添加表面活性剂的化学分散法。
超声波分散可以使纳米粒子团聚粒径小，充分分散，分布较均匀，使镀层有较好的组织性能；添加表面活性剂次之，但团聚颗粒在镀层中分散较均匀，并可以显著地增加复合镀层中纳米粒子的含量，所得镀层硬度较高且表现出良好的高温抗氧化性。
