布局打印方法

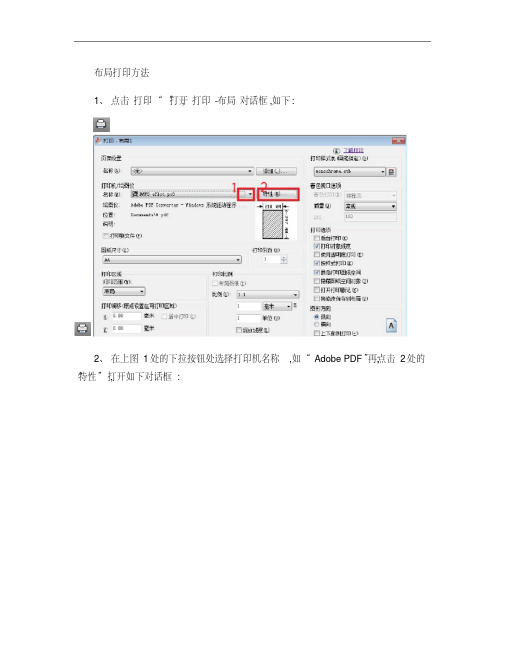

1、点击打印“ ” ,打开打印 -布局对话框,如下:
2、在上图 1处的下拉按钮处选择打印机名称,如“ Adobe PDF” ; 再点击 2处的“特性” ,打开如下对话框:
3、在上图中 3处点击“修改标准图纸尺寸(可打印区域”得到下图:
4、点击 4处“修改(M … ”得到下图:
5、在 5处将所有值设为 0可避免边框无法打印现象。
按比例绘图方法:
1、在模型空间按 1:1比例绘图;
2、在模型空间按需要打印比例绘制注释性内容,包括:尺寸标注、文字和注释性内容。
如出图时需要高 3mm 的文字,而图形打印比例为 1:50,则将文字高度设为
3×50=150。
如尺寸标注文字出图时为 3mm ,而图形打印比例为 1:100,则将文字高度设为 3,同时将全局比例设为 100。 2、在图纸空间布图。
说明:
注意 :打印输出时务必将所有图层上的元素颜色调整为白色,以免颜色太亮输出时线条太浅看不清!
