[cad布局里怎么改视口比例尺寸] cad布局视口比例设置

CAD布局视口比例指的是打印比例，
CAD注释比例指的是注释性的图素（标注、文字等）的显示比例,
注释性对象包括文字，标注，图案填充，公差，多重引线，块等等。

CAD布局视口与注释比例设置方法
1，在模型中1：1画图
2,标注时为注释性对象勾选注释性，并添加所需的比例
3,为了随时可以添加注释比例，推荐快速选择右键菜单中倒数第X项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例。

4,切换至布局，将所需图框复制过来5,Mv命令，新建视口。

将视口贴近图框边界
6,选中视口，ctrl+1弹出特性窗口，找到注释比例项
7,先选择注释比例，标准比例会自动修改至一致。

图框有放大，就要相应更改比例。

方法是首先将注释比例调到出图比例，然后图框放大多少倍，就在注释比例左边乘上多少，相应的在标准比例右边乘上多少。

8,scalelistedit命令添加新的注释比例。

CAD中如何在布局空间调整图形比例
CAD绘图界面有两个空间，一是模型空间，二是布局空间，布局空间可以有多个（比如我们在软件中看到的布局1和布局2）。

当我们需要修改图形的比例和尺寸时，一般是在模型空间来修改，而不是布局空间。

其实，图形的比例也可以在CAD的布局空间中进行调整。

大家知道如何在布局空间中对图形的比例进行修改和调整吗？下面是详细的方法介绍，大家可以参考。

首先，按照1:1的比例在模型中画图，这里大家可以思考一下为什么是1:1的比例。

在进行标注的时候，如果有注释性对象，就需要在选项框里勾选注释性。

这样就方便随时添加比例。

如果想随时加上注释比例，可以全部选中右键菜单中的倒数X项，进行标注后，在特性窗口，用【Ctrl】+【1】打开注释性，然后添加注释比例就好。

接下来切换到布局空间，复制自己需要的图框（一般是企业自己的图框）。

在命令行调用新建视口命令。

注意图框边界不要与视口全部重合。

这样可以方便点选。

选中视口以后，再次用【Ctrl】+【1】打开特性窗口，可以看到注释比例项。

选好注释比例，这时标准比例会自动更新成至与主食比例一致的量。

如果出现默认比例不够用的情况，那么可以在命令行输入scalelistedit，从而添加新的比例。

要注意不能添加太多的比例。

够用就好了。

以上就是关于在CAD布局视口中修改图形比例的操作步骤了，希望对大家有一点帮助。

推荐阅读：用CAD画平面图中门的操作方法推荐阅读：机械CAD。

如何在CAD布局中设置视口比例推荐文章怎样在CAD布局中创建视口热度： CAD布局视口打印如何设置热度：个人投资理财有什么秘诀热度：中考数学复习:反比例函数及“三轮复习” 热度：小升初数学复习要点：分数大小的比较+比例考点热度：如果要在CAD布局中打印图纸的话我们需要设置很多东西，最常见的就是视口比例。

那么大家知道如何在CAD布局中设置视口比例的吗?下面是店铺整理的一些关于如何在CAD布局中设置视口比例，供您参阅。

在CAD布局中设置视口比例的方法1、点击下面的“布局”(可以右键点击命名新名称)。

2、右键点击“布局”，选“页面设置管理器”。

3、点击“修改”。

设置：打印机，纸张，图形方向，选用打印样式，等一切需要改变的。

4、调整布局视口大小到合适，点击视口边线，视口四角出现夹点，拖动夹点到合适位置。

5、在布局视口内部双击左键，进入“模型空间”。

在“模型空间”状态下，可以用绘图的所用工具和命令。

拖动图形到适当位置。

适当缩放。

在布局视口外面双击鼠标左键，返回到“图纸空间”。

(也可点击状态栏“模型/图纸”切换工作空间)。

如果对于打印比例没有要求，就可以打印了。

6、精确控制打印比例。

6-1、为了精确控制打印比例，我们先把“视口”设置窗口调出来：鼠标放在工具栏空白处，右键，在弹出菜单条选“ACAD-视口”。

将视口窗拖到适当位置。

6-2、用视口窗设置打印比例。

双击布局图纸内部进入“模型空间”。

在视口窗口点击右面小窗口，选用合适的打印比例。

确定后，打印比例就改变了。

6-3、自定义打印比例。

若软件提供的打印比例不合适，可以自己创建打印比例。

6-4、可以“编辑”“添加”自己希望的比例。

注意1打印单位等于多少图形单位。

7、在一张图纸上可以安排多个打印视口，视口形状，位置，每个视口可以有自己的打印比例。

可以自己绘制视口。

这样出图，同一张图纸上，可打印走总图和的局部大样图。

自定义的布局视口，有什么不同点?视口边线打印否?怎样设置，就不多啰嗦了，自己研究研究吧。

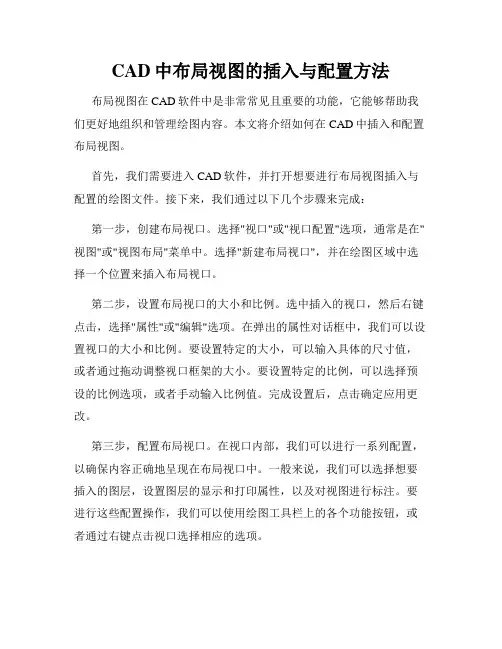

CAD中布局视图的插入与配置方法布局视图在CAD软件中是非常常见且重要的功能，它能够帮助我们更好地组织和管理绘图内容。

本文将介绍如何在CAD中插入和配置布局视图。

首先，我们需要进入CAD软件，并打开想要进行布局视图插入与配置的绘图文件。

接下来，我们通过以下几个步骤来完成：第一步，创建布局视口。

选择"视口"或"视口配置"选项，通常是在"视图"或"视图布局"菜单中。

选择"新建布局视口"，并在绘图区域中选择一个位置来插入布局视口。

第二步，设置布局视口的大小和比例。

选中插入的视口，然后右键点击，选择"属性"或"编辑"选项。

在弹出的属性对话框中，我们可以设置视口的大小和比例。

要设置特定的大小，可以输入具体的尺寸值，或者通过拖动调整视口框架的大小。

要设置特定的比例，可以选择预设的比例选项，或者手动输入比例值。

完成设置后，点击确定应用更改。

第三步，配置布局视口。

在视口内部，我们可以进行一系列配置，以确保内容正确地呈现在布局视口中。

一般来说，我们可以选择想要插入的图层，设置图层的显示和打印属性，以及对视图进行标注。

要进行这些配置操作，我们可以使用绘图工具栏上的各个功能按钮，或者通过右键点击视口选择相应的选项。

第四步，调整布局视口的位置和排列。

如果我们需要在布局中插入多个视口，可以使用移动和复制功能，将视口移到所需的位置。

除此之外，我们还可以调整视口的大小和比例，以便适应整个布局。

第五步，保存布局视图。

完成布局视图的插入和配置后，我们需要及时保存工作，以免丢失已进行的操作。

使用"保存"或"另存为"选项，将文件保存到本地目录中。

以上就是在CAD中插入和配置布局视图的方法。

通过这些简单的步骤，我们可以轻松地将绘图内容整理为布局视图，便于查看和输出。

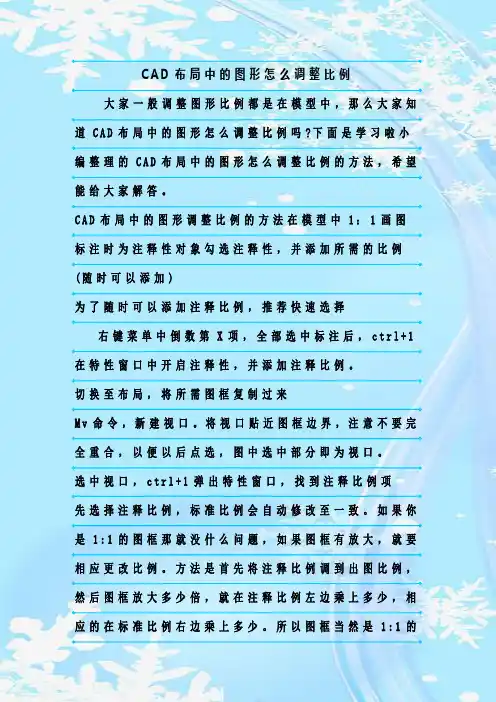

C A D布局中的图形怎么调整比例大家一般调整图形比例都是在模型中，那么大家知道C A D布局中的图形怎么调整比例吗?下面是学习啦小编整理的C A D布局中的图形怎么调整比例的方法，希望能给大家解答。

C A D布局中的图形调整比例的方法在模型中1：1画图标注时为注释性对象勾选注释性，并添加所需的比例(随时可以添加)为了随时可以添加注释比例，推荐快速选择右键菜单中倒数第X项，全部选中标注后，c t r l+1在特性窗口中开启注释性，并添加注释比例。

切换至布局，将所需图框复制过来M v命令，新建视口。

将视口贴近图框边界，注意不要完全重合，以便以后点选，图中选中部分即为视口。

选中视口，c t r l+1弹出特性窗口，找到注释比例项先选择注释比例，标准比例会自动修改至一致。

如果你是1:1的图框那就没什么问题，如果图框有放大，就要相应更改比例。

方法是首先将注释比例调到出图比例，然后图框放大多少倍，就在注释比例左边乘上多少，相应的在标准比例右边乘上多少。

所以图框当然是1:1的省事了。

默认的比例不够用的话，用s c a l e l i s t e d i t命令添加新的注释比例，注意注释比例不要太多，不然文件会很大，够用就行。

C A D教程：文字标注和编辑简短的文字输入一般使用单行文字，带有内部格式或较长的文字使用多行文字，带有指示作用的文字使用引线文字。

1.设置文字样式选择格式-文本样式命令，或单击工具栏中文字样式按钮，或在命令行中输入s t y l e。

文字格式对话框由样式名、字体、大小、效果、预览5个选项组成。

用户可以根据自己绘图习惯和需要，设置常用几种字体样式，需要时从字体样式中选择即可。

另外，只有定义了有中文字库的字体，如宋体、楷体等字体文件，才能进行中文标注，否则会出现乱码或问号。

单行文字和多行文字使用的文字样式，用户可以在特性浮动面板的文字卷展栏中对其进行修改，如大小、字体、高度、对齐方式、颜色等。

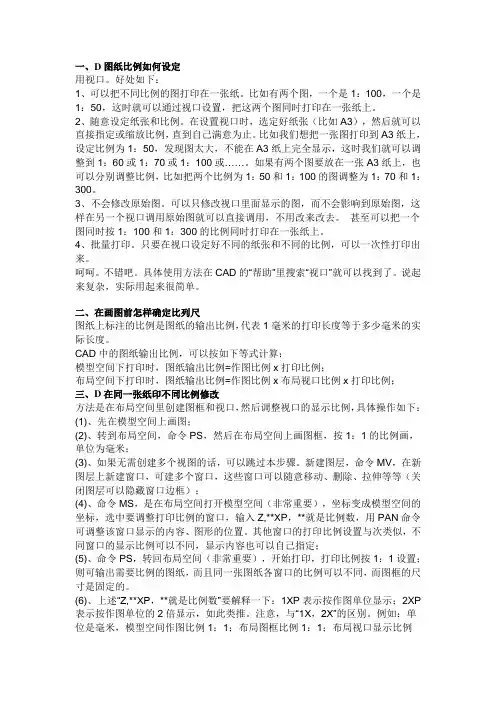

一、D图纸比例如何设定用视口。

好处如下：1、可以把不同比例的图打印在一张纸。

比如有两个图，一个是1：100，一个是1：50，这时就可以通过视口设置，把这两个图同时打印在一张纸上。

2、随意设定纸张和比例。

在设置视口时，选定好纸张（比如A3），然后就可以直接指定或缩放比例，直到自己满意为止。

比如我们想把一张图打印到A3纸上，设定比例为1：50，发现图太大，不能在A3纸上完全显示，这时我们就可以调整到1：60或1：70或1：100或……。

如果有两个图要放在一张A3纸上，也可以分别调整比例，比如把两个比例为1：50和1：100的图调整为1：70和1：300。

3、不会修改原始图。

可以只修改视口里面显示的图，而不会影响到原始图，这样在另一个视口调用原始图就可以直接调用，不用改来改去。

甚至可以把一个图同时按1：100和1：300的比例同时打印在一张纸上。

4、批量打印。

只要在视口设定好不同的纸张和不同的比例，可以一次性打印出来。

呵呵。

不错吧。

具体使用方法在CAD的“帮助”里搜索“视口”就可以找到了。

说起来复杂，实际用起来很简单。

二、在画图前怎样确定比列尺图纸上标注的比例是图纸的输出比例，代表1毫米的打印长度等于多少毫米的实际长度。

CAD中的图纸输出比例，可以按如下等式计算：模型空间下打印时，图纸输出比例=作图比例x打印比例；布局空间下打印时，图纸输出比例=作图比例x布局视口比例x打印比例；三、D在同一张纸印不同比例修改方法是在布局空间里创建图框和视口，然后调整视口的显示比例，具体操作如下：(1)、先在模型空间上画图；(2)、转到布局空间，命令PS，然后在布局空间上画图框，按1：1的比例画，单位为毫米；(3)、如果无需创建多个视图的话，可以跳过本步骤。

新建图层，命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）；(4)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN命令可调整该窗口显示的内容、图形的位置。

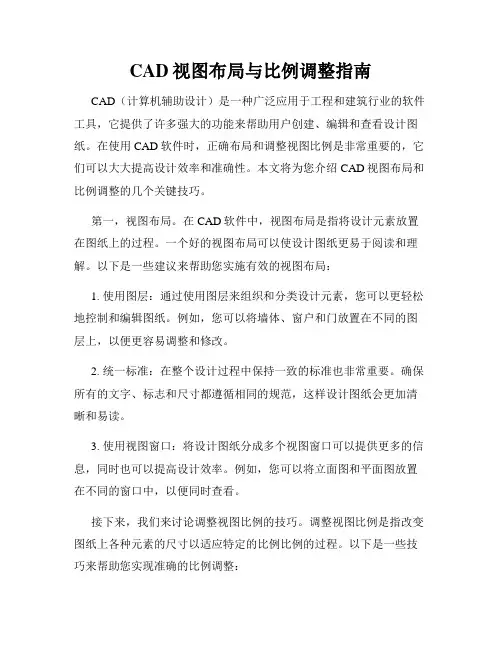

CAD视图布局与比例调整指南CAD（计算机辅助设计）是一种广泛应用于工程和建筑行业的软件工具，它提供了许多强大的功能来帮助用户创建、编辑和查看设计图纸。

在使用CAD软件时，正确布局和调整视图比例是非常重要的，它们可以大大提高设计效率和准确性。

本文将为您介绍CAD视图布局和比例调整的几个关键技巧。

第一，视图布局。

在CAD软件中，视图布局是指将设计元素放置在图纸上的过程。

一个好的视图布局可以使设计图纸更易于阅读和理解。

以下是一些建议来帮助您实施有效的视图布局：1. 使用图层：通过使用图层来组织和分类设计元素，您可以更轻松地控制和编辑图纸。

例如，您可以将墙体、窗户和门放置在不同的图层上，以便更容易调整和修改。

2. 统一标准：在整个设计过程中保持一致的标准也非常重要。

确保所有的文字、标志和尺寸都遵循相同的规范，这样设计图纸会更加清晰和易读。

3. 使用视图窗口：将设计图纸分成多个视图窗口可以提供更多的信息，同时也可以提高设计效率。

例如，您可以将立面图和平面图放置在不同的窗口中，以便同时查看。

接下来，我们来讨论调整视图比例的技巧。

调整视图比例是指改变图纸上各种元素的尺寸以适应特定的比例比例的过程。

以下是一些技巧来帮助您实现准确的比例调整：1. 缩放命令：CAD软件通常提供了一个缩放命令，它可以让您在图纸上缩放比例。

您可以选择整个图纸进行缩放，也可以只选择某些元素进行缩放，以满足特定的尺寸要求。

2. 锁定纵横比例：在进行比例调整时，确保纵横比例的锁定是至关重要的。

这将确保图纸的各个部分保持正确的比例，而不会发生失真或变形。

3. 使用布局和图纸比例：在进行比例调整时，确保您使用正确的布局和图纸比例。

例如，如果您的图纸使用1:50的比例布局，那么您在进行尺寸调整时应该保持这个比例。

最后，我还想提醒大家一些常见的错误和注意事项。

在使用CAD 软件时，有时候我们可能会犯一些错误，这可能会导致一些不必要的麻烦。

以下是一些建议来避免这些错误：1.备份图纸：在进行任何修改之前，请确保您先备份图纸。

这两种空间的最大不同在于对三维对象的处理上，Model Space中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。而在Paper Space中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，
那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个印，比例应该大致为多少呢？图纸宽297毫米，我们用1：10的比例来试验：边长1000毫米的正方形，用1：10的比例打印出来，如
果用尺子在图纸上量的话，应该是100毫米，也就是十厘米，没错吧？
双击浮动视口内部任意一点，看见浮动视口变成了粗线，这时我们已经从图纸空间进入了模型空间，但是这个模型空间仍然是白色的背景，这个模型空间叫做“图纸模型空间”，它与黑色的模型空间是同一空间。
模型选项卡可获取无限的图形区域。在模型空间中，按1:1的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。设置布局时，可以通知AutoCAD所用表的尺寸。布局表示图形表。此布局环境称为图纸空间。
7、浮动视口可以用夹点改变大小，并MOVE到合适的位置，或者进入模型空间通过PAN图形到合适的位置。
再说一点，CAD第一次进入一个布局，就会自行建立一个浮动视口，而一个通常是不够用的，我们可以自己建立，命令是：MV（或“视图VIEW”菜单—>视口VIEWPORT—>新建视口）
昨天预告的几个问题还没说完，新的问题又来了，比方说文字啊，尺寸标注啊，以及在模型空间按照1：1绘制图形时会出现整体图和细部图大小相差很大，应该如何放置我们的图形？还有打印时，浮动视口线也会被打印出来，怎么办？还有如果要打印三维视图又该如何？
篇三：关于CAD布局及视口的相关操作

如何在布局插入图框，设置比例
1.在模型中绘制图形
2.绘制图框，将其放入参照文件夹中
3.插入参照图框：进入布局，点击插入/DWG参照（R）/选中参照文件夹中的图框/在路径类型中选择“相对路径”/确定
4.新建视口：视图/视口/新建视口（或者使用快捷键MV）/P多边形/依次点击选中图框的空白边界
5.设置视口比例：MS进入视口（或双击），滑动鼠标滚轮调整视口比例，或者在“视口比例”中选择合适的比例，然后选中“锁定视口”。

PS退出视口（或双击）
6.进入模型，点击当前视图的注释比例等于步骤四中的视口比例，对此比例下的图形进行标注。

注意：关于注释性工具的开闭设置：
注释可见性工具打开：显示所有比例的注释对象；
注释比例更改时自动将比例添加至注释性对象关闭：打开后当注释比例更改时，原有不同的比例的注释性标注全部改变。

7.若一套图纸中含有多张图纸，且比例不同，可以直接Crtl+C或者CO复制布局中之前的图框和视口，然后双击进入视口，重新调整新的比例，其余步骤同上。

8.需要修改模型中多处标注的注释比例时，可以选框选所有对象，Crtl+1打开属性表，如需修改所有的转角标注，则在下拉菜单中选择“转角标注”，点击表中“注释性比例，”添加新的注释比例，然后选中修改前的注释比例，点击删除，则原图中所有的转角标注则变成新比例。

参照文件和图纸要放在一个文件夹中，且参照文件为相对路径，这样文件移动时，图框参照不会丢失。

参照刷新为“ER+空格键”。

CAD中修改图纸比例的技巧CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。

它可以帮助工程师和设计师以更方便、更高效的方式创建和修改各种图纸。

在使用CAD软件时，我们经常需要调整图纸的比例来适应特定的需求。

下面将介绍一些CAD中修改图纸比例的技巧，以帮助读者更好地运用CAD工具。

第一种修改图纸比例的方法是使用比例缩放命令。

在CAD软件中，比例缩放命令可以将图纸按照设定的比例进行缩放，从而改变图纸的尺寸。

首先，选择需要进行缩放的对象，可以是整个图纸或者其中的一部分。

然后，输入比例缩放命令的名称（通常是“SCALE”）并按下回车键。

接着，输入缩放比例，比如如果想将图纸放大到原来的两倍，就输入“2”。

最后，按下回车键完成缩放操作。

需要注意的是，比例缩放命令会同时对图纸上的文字和标注进行缩放，因此在调整图纸比例时，可能需要同时调整文字和标注的大小。

第二种修改图纸比例的方法是使用视口缩放命令。

在CAD软件中，视口是用于在一个布局或模型空间中显示不同图纸区域的窗口。

通过调整视口的比例，可以改变图纸在该视口中的显示大小。

首先，选择要进行缩放的视口。

然后，输入缩放命令的名称（通常是“ZOOM”）并按下回车键。

接着，选择缩放类型，比如“缩放窗口”、“缩放前景”或者“缩放实时”等。

最后，输入需要缩放的比例，比如如果想将视口放大到原来的两倍，就输入“2”。

按下回车键即可完成缩放操作。

需要注意的是，视口缩放命令只会改变视口中图纸的显示大小，并不会改变实际图纸的尺寸。

第三种修改图纸比例的方法是使用单位设置命令。

在CAD软件中，单位设置命令可以改变图纸中长度、角度和其他测量单位的显示方式。

通过调整单位设置，可以改变图纸的比例。

首先，输入单位设置命令的名称（通常是“UNITS”）并按下回车键。

接着，选择需要修改的单位类型，比如长度单位、角度单位或者其他单位。

然后，选择新的单位并输入新的比例。

最后，按下回车键完成单位设置。

CAD图纸比例和布局的调整教程CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。

在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。

本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。

首先，我们来看一下如何调整CAD图纸的比例。

在CAD软件中，比例常用的有1:1、1:50、1:100等。

调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。

对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。

然后在左上角的工具栏中找到“比例”选项。

点击该选项，在弹出的对话框中，选择您想要设置的比例。

例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。

CAD软件将自动将图纸比例调整为您所选择的比例。

相对比例的调整则需要根据具体需求进行调整。

在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。

首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。

通过拖动鼠标或输入数值，来调整所选部分的位置和大小。

调整完成后，您就可以得到您想要的相对比例。

接下来，我们来讲解一下如何布局CAD图纸。

一个好的布局可以使设计更加清晰和易于理解。

在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。

首先，让我们来看一下图层的创建。

在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。

在图层管理器中，可以创建、删除和编辑图层。

创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。

通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。

其次，调整视图也是布局中的关键步骤。

在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。

可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。

可以使用旋转选项来旋转图纸，使其更适合显示。

利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。

这是模型空间里的图形:2、切换到图纸空间这里要说明一下, 首先你自己要确定好在一个布局中放几个图形, 这里我计划放三个主图形, 两个是大样图, 主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。

3、用“Mview” 命令建视口先建主图——立面图的视口, 拉出视口边框, 双击视口内部激活, 使用缩放命令或鼠标滚轮调整视口内图形为立面图, 使之充满视口, 从而确定图形的大小是我所要的 (可以利用视口本身的边框来构图 ,然后用 Vpscale 命令点选视口边框查看此时视口比例,接近 1:X ,一般比例要取整,所以我们设为 1:X ,可以点选视口边框,按Ctrl+1打开特性工具栏,在“ 自定义比例” 中输入 1:25。

4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。

5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为 1:5。

大样图直接利用原剖面图生成, 不需要另外画出或从剖面图拷出放到一边, 这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口,是利用“Mview” 命令中的“ 对象” 选项将预先画出的圆转化而成的。

见下图:6、标注尺寸及注释,添加符号等,完成图纸。

在布局中批量打印步骤:1、键入 Publish 命令,打开发布对话框。

注意“ 发布到” 选择“ 页面设置中指定的绘图仪” ,且“ 添加图纸包含” 选择“ 布局选项卡” 。

默认“ 模型选项卡” 也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。

2、点“ 添加图纸” 按钮,输入需要打印的图纸。

3、查看(此步骤不是必需,只是为了说的清楚些。

见下图,可以看到,原图(全部已包含页面设置,但不是命名页面设置,所以显示“ 默认:无” ,不过照样可以打,如果是命名页面设置,则显示页面设置名称。

CAD软件中的视图布局与比例控制技巧CAD（Computer-Aided Design）软件是工程设计领域中常用的工具，它可以用于创建和修改二维和三维模型。

在使用CAD软件进行设计时，视图布局和比例控制是非常重要的。

本文将介绍CAD软件中的视图布局与比例控制技巧，以帮助读者更好地应用CAD软件进行设计。

首先，视图布局是指如何将设计的内容合理地安排在图纸上。

首先要明确设计对象的整体结构和细节，并根据设计需求来选择适当的视图布局方式。

常用的视图布局方式有平面投影、透视投影、等轴投影等。

在选择视图布局方式时，需要考虑设计的具体要求和可视性。

平面投影可以直观地表示物体的各个面的形状和尺寸，透视投影可以更好地呈现物体的逼真效果，而等轴投影可以在保持相对尺寸的前提下显示物体的各个面。

因此，在进行视图布局时，需要根据设计要求选择合适的投影方式。

其次，比例控制是指图纸中物体尺寸与实际物体尺寸之间的比例关系。

在CAD软件中，可以通过设置图纸的比例来控制绘图的尺寸。

常见的比例有1:1、1:2、1:5等，其中1:1表示图纸上的尺寸与实际物体尺寸一致，1:2表示图纸上的尺寸是实际物体尺寸的一半。

在进行比例控制时，需要根据设计要求和图纸的尺寸选择合适的比例。

例如，对于大型建筑物的设计，可以选择较小的比例以保证图纸的可读性，而对于小零件的设计，则可以选择较大的比例以便更好地展示细节。

在CAD软件中，进行视图布局和比例控制时，还需要注意以下几点技巧：1. 使用图层功能：CAD软件中的图层功能可以将不同的元素分别放置在不同的图层中，便于管理和编辑。

可以根据设计需求为不同的元素（如线条、文字、图标等）创建不同的图层，并通过调整图层的可见性来控制元素的显示。

这样可以更清晰地布局视图，并在需要时方便地编辑和修改。

2. 使用标注功能：CAD软件中的标注功能可以在图纸上添加文字和标记，用于注释和说明设计细节。

可以使用标注工具添加尺寸标注、名称标注、注释标注等，以使设计更加清晰明了。

CAD中视口设置和视觉效果的设置教程在使用CAD软件进行设计和绘图时，视口设置和视觉效果的设置是非常重要的。

通过合理的设置，我们可以更好地观察和编辑我们的设计，使之更符合我们的需求和审美要求。

在本篇文章中，我将向大家介绍CAD中的视口设置和视觉效果的设置教程。

首先，我们需要了解视口的概念。

在CAD软件中，视口是我们在绘图界面中观察和编辑设计的窗口。

我们可以通过对视口的设置来控制我们的设计的大小、比例和显示方式。

在CAD软件中，我们可以选择不同的视口形式，如单个视口、多个视口、模型空间和图纸空间等。

如果我们只需要观察和编辑一个设计，那么单个视口就足够了。

但如果我们需要同时观察和编辑多个设计，那么多个视口就派上用场了。

另外，模型空间主要用于设计和绘制三维模型，而图纸空间则用于创建和编辑二维图纸。

接下来，我们需要学习如何设置视口的比例。

在CAD软件中，比例是指设计在绘图中的实际大小与其在视口中显示的大小之间的比例关系。

我们可以通过设置比例来控制设计在视口中的显示大小。

在CAD软件中，常见的比例有1:1、1:10、1:50等。

1:1表示设计在绘图中的实际大小与其在视口中显示的大小保持一致。

1:10表示设计在绘图中的实际大小是其在视口中显示的大小的十分之一。

同样，1:50表示设计在绘图中的实际大小是其在视口中显示的大小的五十分之一。

另外，我们还可以通过设置视口的大小来控制设计在视口中的显示大小。

在CAD软件中，我们可以手动调整视口的大小，也可以通过输入具体的尺寸来设置视口的大小。

除了视口设置，我们还需要学习如何设置视觉效果。

视觉效果是指设计在视口中的显示方式，如线框、隐藏线、灰度、真实感等。

通过设置视觉效果，我们可以让设计在视口中更加逼真和美观。

在CAD软件中，我们可以选择不同的视觉效果。

线框是指设计在视口中以线条的形式显示，没有填充和阴影效果。

隐藏线是指设计在视口中以线条的形式显示，同时隐藏部分线条以提高显示的清晰度。

如何使CAD布局视口比例一致
当我们在CAD的布局中创建多个视口时，这时候为了保持一致性就需要进行设置了。

很多刚学习的新手小伙伴可能还不知道，下面是店铺带来关于如何使CAD布局视口比例一致的内容，希望可以让大家有所收获!
使CAD布局视口比例一致的方法
1、先调出视口快捷方式——鼠标放在菜单空白处，右击，点ACAD，点“视口”。

2、双击布局视口内部，进入布局的“模型空间”(布局视口边线变粗)，在“视口”窗口，选择需要的比例。

视口的比例和图形位置调整好后，在视口外边双击，回到图纸空间。

3、若比例不符合自己的需要，也可以自己定义比例列表————菜单——格式——比例缩放列表。

4、不过，要检查一下，自己的布局页面设置是不是用毫米为打印单位。

若不是，要设置为毫米为打印单位(这个你自己决定了)
5、每个布局视口可以有自己的打印比例(在同一张图纸内，可以打印详图和总图)。

若要统一打印比例，就一个一个设置吧。

CAD布局出图比例设置
1、在布局绘制相对电子版绘图单位和实物纸张的图框，以A3纸（实物尺寸420*297mm）为例，如电子版绘图单位为毫米，哪么布局图框尺寸应该是42000*297000。

2、绘制好图框后找到视口功能开一个跟图框一样大的矩形视口，视口开完后你就会看到模型里面的图，鼠标左键双击该视口将你想要打印的内容放大到接近布满该视口后，布局右下角有一个可以设置比例的数，这个数是0.***开头的我们还不知道现在的图形的大概比例，要是一个个试的话哪是很费时间的，哪么我有一条计算公式：（100/0.***）得出实际大概比例，比如显示的数学为0.444计算公式是：100/0.444=225.225225，我们取整数就是1：225。

点击布局右下角比例数字里面的自定义，设置为1：225后确定，再点击布局右下角比例数字找到你刚刚设置的自定义比例选中OK。

如果图形超出视口哪么就把比例调大点就OK了，比如调为1：230，小了就1：228调到自己满意为止。

如果看不懂可以找我或者有CAD高手觉得我说得不对也可以找我探讨探讨·研究研究···。

CAD中怎么在布局里设置不同的比例出图一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。

在模型空间中，按1:1 的比例绘制，最后的打印比例交给布局来完成。

通过布局选项卡可访问虚拟图形表。

设置布局时，可以通知autocad 所用表的尺寸。

布局表示图形表。

此布局环境称为图纸空间。

如果模型有几种视图，则应当考虑利用图纸空间。

虽然图纸空间是为3d打印要求而设计的，但对2d布局也是有用的。

例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。

图纸空间是一种用于打印的几种视图布局的特殊的工具。

它模拟一张用户的打印纸，而且要在其上安排视图。

用户借助浮动视口安排视图。

二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。

在图纸上绘图要先考虑一下比例和布局，而在cad中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。

在模型空间中绘好图之后就可以进行布局的设置了。

cad中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。

插入标题栏。

用夹点编辑调整视口的大小，放到合适的位置，如下图。

但是我们发现图并不完整，这是由于还没有调整打印比例的原因。

建立视口时cad默认显示所有的对象最大化，下面开始调整比例。

用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。

这里要注意，一定要在输入比例的后边加上xp才是要打印的比例。

视口调整完之后，开始使用打印样式，编辑打印样式表。

一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。

这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。
