加热水箱电路控制图

饮水机问题1．如图所示为某电热饮水机的电路原理图．饮水机有加热和保温两种工作状态．已知电源电压保持220V不变，R1和R2均为发热电阻，电阻R1的阻值为1210Ω，电阻R2的阻值为121Ω．求：（1）饮水机处于保温状态时电路中的电流是多少？（2）饮水机处于加热状态时电路的总功率是多少？2．如图所示，是某电热饮水机及其内部电路原理图、其说明书上收集到的数据。

该电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），其内部有一个热水箱，热水箱中的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。

饮水机电路原理图（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃这一过程中，水吸收的热量是多少？（提示：1L="1.0" ×10-3m3）（2）正常加热时R1、 R2的电阻值是多少？3．如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=44Ω，R=2376Ω．（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由．4．如图所示，是某电热饮水机的电路原理图．它有加热和保温两种工作状态（由温控开关S2自动控制），该饮水机的热水箱容积1L，额定工作电压220V，正常加热时的功率1000W，保温时的功率40W．求：（1）R1和R2的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有200V，若该饮水机的加热效率为80%（即电流产生热量有80%被水吸收），若将装满水箱的水从30℃加热至100℃，需要多长时间？（C水=4.2×103J/（kg?℃），ρ水=1.0×103kg/m3，不计温度对电阻的影响，计算结果保留一位小数．）5.如图所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω.（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。

太阳能热水器的组成及工作原理2.1 系统总体结构设计图2-1系统结构图图2-1为系统设计的结构图，该图的系统控制原理图如下图2-2：T3T2F 3热集水热太阳光F1箱器T1D自来水图2-2 系统控制原理图注释：T1：热水箱的温度传感器T2：循环水管中的温度传感器T3：集热器中的温度传感器F1：循环水阀门F2：冷水阀门F3：热水阀门此款热水器利用微机控制主要有以下几种控制功能：晨水加热控制、温水循环控制、冷水集热控制、水箱加热控制。

1.早晨水温控制由于清晨太阳光较弱，所以太阳能热水器从系统发挥作用。

为了提供温度不低于30摄氏度的水，热水器在清晨4-7点之间对水箱进行电加热，具体控制过程如下：首先,关闭冷水阀门F2和循环水阀门F1，然后微机开始进行水箱的温度采集,同时进行温度的比较，当水箱的温度小于30摄氏度时,电热器D接通进行加热，同时微机继续对热水箱的温度进行采集。

当温度加热到大于30摄氏度时电热器断开，如此反复循环保证了温度的稳定。

2.循环水集热过程早晨水温控制之后（7~9点)，设定当日的水箱温度N（由两位BCD次齿轮开关设定),输入微机，再利用微机控制系统，通过太阳光能对热水箱加热以达到理想温度N。

具体控制过程如下：打开循环阀门F1,关闭冷水进水阀门F2，热水阀门F3处于空控状态.然后开始比较温度,若（T3—T1>5摄氏度,T2〉T1）为止.如若T1=N，那么循环水集热过程结束，进入冷水集热控制过程。

3.冷水集热控制此时热水箱温度已达到了N，冷水要进入太阳能集热器，这时温度为T3，和当日的设定温度值相比较，若T3〉N则将已加热的水送入热水箱，每天的控制时段大概为9点～20点。

具体控制过程如下：关闭循环水阀门F2，打开冷水阀门F2，热水阀门F3处于可控状态.若T3>N，打开热水阀门F3并将保持一段时间，若T3<N，关闭F3继续给太阳能集热器加热，知道温度答应N，当打开F3时此时比较水管水温T2与N的值,若T2>N阀门F3继续保持打开状态，否则关闭F3。

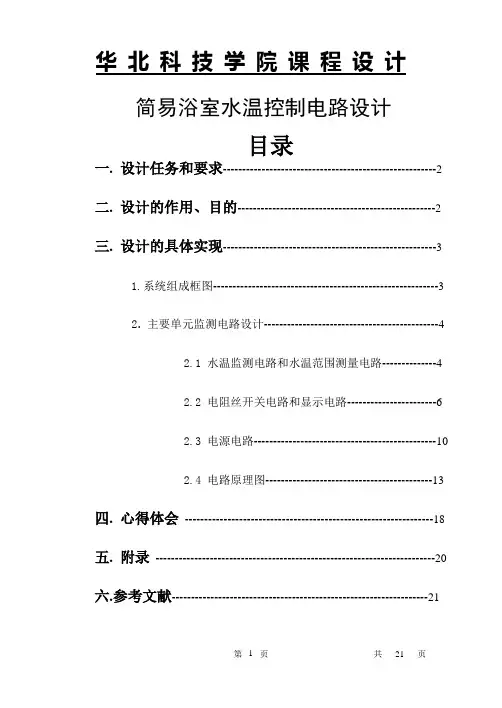

简易浴室水温控制电路设计目录一. 设计任务和要求-------------------------------------------------------2二. 设计的作用、目的---------------------------------------------------2三. 设计的具体实现-------------------------------------------------------31.系统组成框图----------------------------------------------------------32.主要单元监测电路设计---------------------------------------------42.1 水温监测电路和水温范围测量电路--------------42.2 电阻丝开关电路和显示电路-----------------------62.3 电源电路-----------------------------------------------102.4 电路原理图-------------------------------------------13四. 心得体会----------------------------------------------------------------18五. 附录------------------------------------------------------------------------20六.参考文献------------------------------------------------------------------21一. 设计任务和要求设计任务：设计一个简易浴室水温控制电路。

该电力能够将水温控制在一个合适的范围内，同时可以通过手动实现对水温范围的改变。

习题一恒温水箱控制系统模拟及实验一、恒温水箱控制系统实验1、实验装置：水箱（被控对象）、电加热器（执行器）、控制电路（控制器）、热敏电阻（传感器）。

以上四部分组成了一个简单的控制系统。

如图1-1所示。

图1-1在控制器中可以输入水箱控制温度以及通断控制回差。

控制器会根据设定参数控制电加热器的通断：当热敏电阻温度高于设定温度范围上限时，加热器停止工作；热敏电阻温度小于设定范围下限时，加热器加热。

为了更清楚的观察和记录控制过程中水温的变化曲线，实验中，另采用一套热电偶来测量水温，并将热电偶连接在Datalog数据记录仪上，对实验过程中水温的变化进行逐时记录。

注意：实验中，热敏电阻是控制系统中的传感器，而热电偶是用来测量水温、分析控制系统工作状况的，不属于控制系统。

2、实验目的：通过改变控制器的设定参数，控制水箱中的水温在某个设定温度范围内。

改变水箱中的充水量、传感器位置以及不同的设定温度区域，用热电偶测量观察水箱内水温分层情况以及温度变化规律。

了解控制系统的组成以及过渡过程时间、周期、静差、通断比等概念，了解通断控制的方法。

3、实验内容：1)控制水温60o C，设定回差为2 o C。

在相同水初温的条件下改变水箱内的充水量，用热电偶测量温度变化，并接在Datalog数据记录装置上，记录水温变化曲线及过渡过程时间，观察水箱实际控制温度范围。

2)控制水温60o C，精度分别为±5 o C、±2 o C、±1 o C。

设定回差，使水温达到控制要求。

记录不同设定回差时温度的变化。

3)取设定温度为60o C，回差为2o C。

当系统稳定时，用热电偶测量水箱内垂直方向上水温变化（记录上中下三层水温变化曲线）。

4)分别设定温度为40o C、60o C、80o C，回差2 o C。

调节参数达到控制要求。

系统稳定后，记录不同设定温度下水温的波动情况。

5)把传感器放在不同的位置，观察控制过程的差别。

教你识读典型饮水机电路图，一看就懂普通单热式饮水机图4-26所示是安吉尔YR-5-X型机械控制单热式饮水机电路。

该电路中的核心元器件是加热器、开关、温控器，辅助元件是指示灯、熔丝管、电阻。

图4-26 安吉尔YR-5-X型机械控制单热式饮水机电路1.加热电路插好电源线并按下开关后，220V市电电压一路经FU1、ST1、加热器、ST2、FU2构成回路，为加热器供电，使它开始加热;另一路经R2限流、VD3半波整流，使双色指示灯VD2内的红色发光二极管发光，表明该机处于加热状态。

随着加热的不断进行，水罐内水的温度逐渐升高，当温度达到89℃后，ST1的触点断开，加热器失去供电，停止加热，但市电电压通过R1、VD1、VD2、加热器和ST2构成的回路使VD2内的黄色发光二极管发光，表明该机进入保温状态。

当水温下降到某一值时，ST1的双金属片复位，触点闭合，再次接通电源，如此反复，水罐内的热水始终保持一定的温度。

2.过热保护电路加热保护电路的核心元器件是过热保护器ST2。

当水罐内无水或温控器异常，使水罐的温度超过97℃后，水罐表面上的ST2断开，切断加热器的供电回路，加热器停止加热，避免了加热器烧断或产生其他故障，实现过热保护。

普通冷热式饮水机电路下面以安吉尔JD-26T 型冷、热式饮水机电路为例，介绍此类饮水机电路的识图方法。

该电路包括加热控制和制冷控制两部分，如图4-27所示。

提示该饮水机的加热电路和普通饮水机的加热电路相同，所以下面仅介绍制冷电路的识图方法。

图4-27 安吉尔JD-21T型冷热饮水机电路1.电源电路接通制冷开关S2后，220V市电电压通过S2、熔断器FU2输入后，利用电源变压器T降压，从它的次级绕组输出12V和6V交流电压。

其中，6V交流电压经VD4、VD5全波整流，利用C2滤波产生6V左右的直流电压，为PN供电。

而12V交流电压经VD2、VD3全波整流，C1滤波产生−12.5V左右的直流电压。

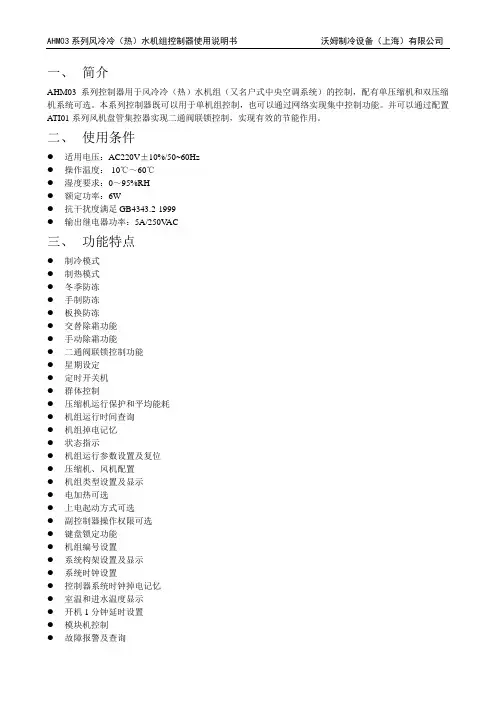

一、简介AHM03系列控制器用于风冷冷（热）水机组（又名户式中央空调系统）的控制，配有单压缩机和双压缩机系统可选。

本系列控制器既可以用于单机组控制，也可以通过网络实现集中控制功能。

并可以通过配置ATI01系列风机盘管集控器实现二通阀联锁控制，实现有效的节能作用。

二、使用条件●适用电压：AC220V±10%/50~60Hz●操作温度：-10℃～60℃●湿度要求：0～95%RH●额定功率：6W●抗干扰度满足GB4343.2-1999●输出继电器功率：5A/250V AC三、功能特点●制冷模式●制热模式●冬季防冻●手制防冻●板换防冻●交替除霜功能●手动除霜功能●二通阀联锁控制功能●星期设定●定时开关机●群体控制●压缩机运行保护和平均能耗●机组运行时间查询●机组掉电记忆●状态指示●机组运行参数设置及复位●压缩机、风机配置●机组类型设置及显示●电加热可选●上电起动方式可选●副控制器操作权限可选●键盘锁定功能●机组编号设置●系统构架设置及显示●系统时钟设置●控制器系统时钟掉电记忆●室温和进水温度显示●开机1分钟延时设置●模块机控制●故障报警及查询四、系统设置1.系统构成●压缩机系统I：压缩机1、电磁阀1、四通阀1、除霜感温线1、压缩机1过载开关和高、低压开关。

●压缩机系统II：压缩机2、电磁阀2、四通阀2、除霜感温线2、压缩机2过载开关和高、低压开关。

●水路系统：水泵输出、水流开关、水泵过载开关、进水感温线、出水感温线、连锁二通阀反馈。

2.系统配置●JP1是工厂用于硬件自检（输出口、故障输入口和感温线连接状态检测），用户禁止使用，尤其是带负载使用。

系统配置表（一）●JP6断开，二通阀联锁功能允许；JP6闭合，二通阀联锁功能被屏蔽。

●JP7断开为模块机；JP7闭合为单机，JP7闭合且机号是0＃则为主机。

●JP8是通讯接口负载匹配跳线，第一台和最后一台机组应将此跳线闭合。

●TH9通讯口选择，TH9闭合，选择CN6通讯口（下位口）；TH9断开，选择CN4、CN5通讯口（上位口）；●出厂设置：双风机、双压缩机、热泵＋电加热、二通阀联锁屏蔽、单机、JP8断开、如下表（三）所●用户如果需要更改系统设置，应在通电前完成。

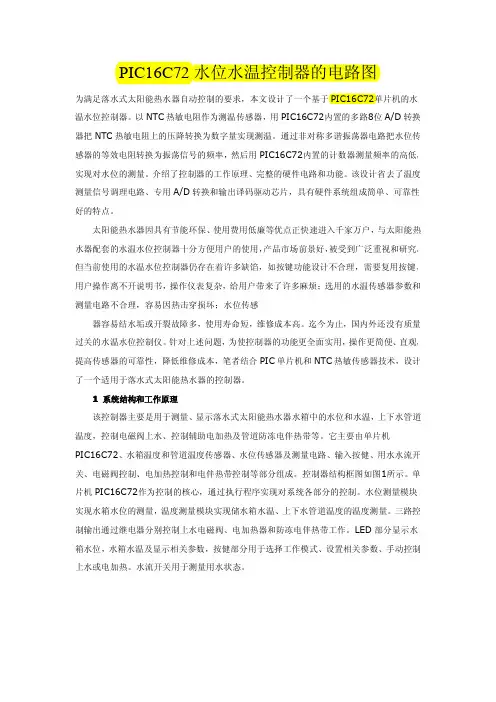

PIC16C72水位水温控制器的电路图为满足落水式太阳能热水器自动控制的要求，本文设计了一个基于PIC16C72单片机的水温水位控制器。

以NTC热敏电阻作为测温传感器，用PIC16C72内置的多路8位A/D转换器把NTC热敏电阻上的压降转换为数字量实现测温。

通过非对称多谐振荡器电路把水位传感器的等效电阻转换为振荡信号的频率，然后用PIC16C72内置的计数器测量频率的高低，实现对水位的测量。

介绍了控制器的工作原理、完整的硬件电路和功能。

该设计省去了温度测量信号调理电路、专用A/D转换和输出译码驱动芯片，具有硬件系统组成简单、可靠性好的特点。

太阳能热水器因具有节能环保、使用费用低廉等优点正快速进入千家万户，与太阳能热水器配套的水温水位控制器十分方便用户的使用，产品市场前景好，被受到广泛重视和研究。

但当前使用的水温水位控制器仍存在着许多缺馅，如按键功能设计不合理，需要复用按键，用户操作离不开说明书，操作仪表复杂，给用户带来了许多麻烦；选用的水温传感器参数和测量电路不合理，容易因热击穿损坏；水位传感器容易结水垢或开裂故障多，使用寿命短，维修成本高。

迄今为止，国内外还没有质量过关的水温水位控制仪。

针对上述问题，为使控制器的功能更全面实用，操作更简便、直观，提高传感器的可靠性，降低维修成本，笔者结合PIC单片机和NTC热敏传感器技术，设计了一个适用于落水式太阳能热水器的控制器。

1系统结构和工作原理该控制器主要是用于测量、显示落水式太阳能热水器水箱中的水位和水温，上下水管道温度，控制电磁阀上水、控制辅助电加热及管道防冻电伴热带等。

它主要由单片机PIC16C72、水箱温度和管道温度传感器、水位传感器及测量电路、输入按健、用水水流开关、电磁阀控制、电加热控制和电伴热带控制等部分组成。

控制器结构框图如图1所示。

单片机PIC16C72作为控制的核心，通过执行程序实现对系统各部分的控制。

水位测量模块实现水箱水位的测量，温度测量模块实现储水箱水温、上下水管道温度的温度测量。
