架空输配电线路杆塔检修工作详解

鄂电司汉供农〔2004〕43号关于印发《武汉供电公司农网10—110千伏架空输配电线路运行维护检修规程》的通知各有关单位：现将《武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程》印发给你们，请遵照执行。

在执行中若遇有问题，请及时将意见或建议向农电部反馈。

附件：武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程二○○四年十二月二日武汉供电公司农网10－110千伏架空输配电线路运行维护检修规程1、总则1.1 为了加强武汉供电公司农网10－110千伏架空输配电线路运行维护检修管理，统一武汉供电公司农网各区供电公司的10－110千伏架空输配电线路运行、维护与检修工作标准，特制定本规程。

1.2 制定本规程的目的在于规范武汉地区各区供电公司10－110千伏架空输配电线路的运行维修管理行为，明确管理的内容和要求，提高运行设备健康水平，满足武汉地区农村电气化建设事业发展的需要。

1.3 本规程依据或参考了国务院《电力设施保护条例实施细则》、DL/T741-2001《架空送电线路运行规程》、SD292-88《架空配电线路及设备运行规程》、省电力公司《供电设施运行维护及设备修理管理标准》、《架空输电线路管理规范实施细则》（初稿）等,并在总结武汉地区农网运行管理经验的基础上制定的，如与上级规程、标准相矛盾时，以上级规程、标准为准。

1.4 本规程适用于武汉供电公司所辖农网10－110千伏架空输配电线路运行、维护、检修与管理，下列人员应熟悉并自觉执行本规程：1.4.1 武汉供电公司管理农网10－110千伏架空输配电线路运行、维护、检修的有关人员。

1.4.2 各区供电公司从事农网10－110千伏架空输配电线路运行、维护、检修与管理的工人、技术人员和管理人员。

1.4.3 各区供电公司线路工区（含输变电工区——下同）、乡镇供电营业所、电力工程（安装）公司等运行、维护、检修单位的从业人员，以及各区10－110千伏区域电网中各直配用电企业的电工及有关人员。

解析输电线路带电作业及状态检修摘要：我国工业化程度的提高和城市化进程的加快，促使经济发展速度越来越快，社会的电力需求也越来越大，电力系统的容量越来越大。

在电力系统运行过程中，经常会出现电力设备故障，严重影响到人们的生产和生活。

针对这种情况，就需要促使电力设备的使用率得到提高，需要采用输电线路设备状态检修模式。

关键词：输电线路；带电作业；状态检修一、带电作业及状态检修概念和优越性带电作业是指在高压电力设备上不停电进行检修、检测的一种作业方法。

带电作业的内容可分为带电测试、带电检查和带电维修等几方面。

带电作业的对象包括发电厂和变电所电力设备、架空输电线路、配电线路和配电设备。

带电作业的主要项目有：带电更换线路杆塔绝缘子，清扫绝缘子，水冲洗绝缘子，压接修补导线和架空地线，检测不良绝缘子，测试更换隔离开关和避雷器，测试变压器温升及介质损耗值，检修断路器，滤油及加油，清刷导线及避雷线并涂防腐油脂等。

在电力事业发展的过程中，人们已经无法离开电力带来的便捷性，所以供电质量与稳定性成为人们评价电力企业的核心指标，国家生产无法脱离电能，所以稳定的输电线路运行状态非常重要。

为了保证电力线路运行的可靠性，需要通过计算机进行全过程运行监控，通过观察事实数据，对电路运行效果进行评价，如果该线路可能出现问题，就需要安排专人进行提前检修，保证线路运行不会受到影响。

①带电检修，不需要中断被检修设备的工作，保证了故障设备的不间断供电，减少了线路停电的次数，减少了电量的损失并增强了电网的供电可靠性，直接创造了良好的经济效益和社会效益。

②带电作业能及时消除事故隐患，缩短设备带病运行时间，减少甚至避免了事故停电，提高设备全年供电小时数，达到提高供电可靠性的目的。

③带电检修工作不受时间约束，提高了工时利用率。

停电作业必须提前数日集中人力、物力、运力，有效工时的比重很少；带电作业既可随时安排，又可计划安排，增加了有效工时。

④带电作业能有效避免误操作、误登有电设备的事故。

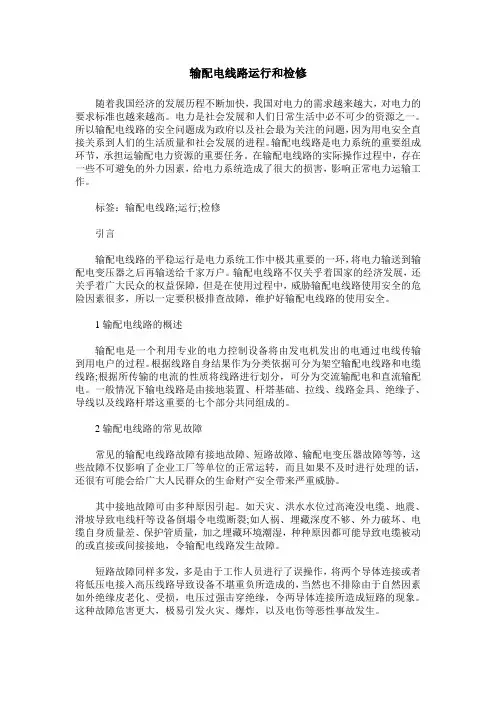

输配电线路运行和检修随着我国经济的发展历程不断加快，我国对电力的需求越来越大，对电力的要求标准也越来越高。

电力是社会发展和人们日常生活中必不可少的资源之一。

所以输配电线路的安全问题成为政府以及社会最为关注的问题，因为用电安全直接关系到人们的生活质量和社会发展的进程。

输配电线路是电力系统的重要组成环节，承担运输配电力资源的重要任务。

在输配电线路的实际操作过程中，存在一些不可避免的外力因素，给电力系统造成了很大的损害，影响正常电力运输工作。

标签：输配电线路;运行;检修引言输配电线路的平稳运行是电力系统工作中极其重要的一环，将电力输送到输配电变压器之后再输送给千家万户。

输配电线路不仅关乎着国家的经济发展，还关乎着广大民众的权益保障，但是在使用过程中，威胁输配电线路使用安全的危险因素很多，所以一定要积极排查故障，维护好输配电线路的使用安全。

1输配电线路的概述输配电是一个利用专业的电力控制设备将由发电机发出的电通过电线传输到用电户的过程。

根据线路自身结果作为分类依据可分为架空输配电线路和电缆线路;根据所传输的电流的性质将线路进行划分，可分为交流输配电和直流输配电。

一般情况下输电线路是由接地装置、杆塔基础、拉线、线路金具、绝缘子、导线以及线路杆塔这重要的七个部分共同组成的。

2输配电线路的常见故障常见的输配电线路故障有接地故障、短路故障、输配电变压器故障等等，这些故障不仅影响了企业工厂等单位的正常运转，而且如果不及时进行处理的话，还很有可能会给广大人民群众的生命财产安全带来严重威胁。

其中接地故障可由多种原因引起。

如天灾、洪水水位过高淹没电缆、地震、滑坡导致电线杆等设备倒塌令电缆断裂;如人祸、埋藏深度不够、外力破坏、电缆自身质量差、保护管质量，加之埋藏环境潮湿，种种原因都可能导致电缆被动的或直接或间接接地，令输配电线路发生故障。

短路故障同样多发，多是由于工作人员进行了误操作，将两个导体连接或者将低压电接入高压线路导致设备不堪重负所造成的，当然也不排除由于自然因素如外绝缘皮老化、受损，电压过强击穿绝缘，令两导体连接所造成短路的现象。

前言为了确保盂县支公司所辖35kV架空输电线路设备安全和检修人员安全，提高设备健康不平，以保证电网安全、经济、可靠运行，线路班根据部颁《架空送电线路运行规程》，结合多年运行经验，设备状况，编制了《35kV架空输电线路现场检修规程》。

本规程由盂县供电支公司生技股提出本规程编制单位：盂县供电支公司线路班本规程批准人：李建军本规程审查人：辛华本规程审核人：武月德郭瑞红本规程起草人：曹瑞本规程由盂县供电支公司生技股负责解释输电线路（35kV）现场检修规程第一章总则1.1 为了认真落实“安全生产月”和安全生产“三项行动”，将盂县支公司输电线路安全生产搞好，确保工作人员和输电线路设备的安全，结合我线路班现场检修的实际情况和输电设备运行情况，在保证严格执行《安规》、《两票》的前提下，特制定此规程，以规范现线路工作人员的行为，保证线路班的安全生产。

1.2 本规程适用于盂县支公司所属35kV运行线路的设备大修、改造、检修、测试等工作。

1.3 线路的检修工作应贯彻“安全第一，预防为主”的方针，以保证线路的安全运行和检修人员的人身安全。

1.4 检修作业人员除应必须执行部颁规程规定及有关检修制度、安全措施等相应条文外，必须熟悉并严格执行本规程。

1.5 本规程在执行过程中应不断改进加以完美，希望管理人员和检修人员关心本规程的实施和修改工作，结合实际情况不断提出改进建议，真正杜绝人身和设备事故。

1.7所有参加线路检修的工作人员发现违反本规程作业造成工作质量不符合标准或危及人员安全的行为，有权停止并采取相应的措施。

对认真执行本规程者予以表扬奖励，对违反本规程者，根据情节严重情况严肃处理。

第二章组织措施检修的组织措施包括制定计划、检修设计、材料工具准备、检修及竣工验收。

2.1 制定计划计划应根据生产管理科室指示、大修周期规定的项目和长年的日常运行工作中积累的资料分轻重缓急、工程量多少、时间安排等进行综合考虑，做出小修、大修及改进工程计划进行报批。

浅谈10kv配电线路的运行维护与检修10kv配电线路是指额定电压为10千伏的配电线路。

它是城市及工业用电的主要配电线路之一，对于城市的正常运行和人民生活起着至关重要的作用。

由于长期运行和环境等因素的影响，10kv配电线路存在一定的运行维护和检修问题。

本文将从运行维护和检修两个方面来谈谈10kv配电线路的相关问题。

一、运行维护1.1 定期巡检10kv配电线路的定期巡检是保证其正常运行的重要手段之一。

巡检主要包括线路杆塔、绝缘子、导线等部件的检查和修复工作。

特别是在恶劣环境下，如雨雪天气和沿海地区等，巡检的频率应加大，以确保线路的安全可靠运行。

1.2 清洁工作10kv配电线路周围的植被、垃圾等杂物的堆积，容易导致线路的短路故障或火灾。

对线路周围的清洁工作也必不可少，定期清理周围的杂物，保持线路周围的通畅和干净，有助于提高线路的安全可靠性。

1.3 安全标志在10kv配电线路的运行中，必须建立起完善的安全标志系统，对线路的危险部位进行标识，并设置安全警示标志，以提醒人们注意线路的危险性，避免发生意外事故。

1.4 设备维护定期对10kv配电线路的设备进行维护，例如变压器、开关设备等，确保设备处于良好的工作状态，减少线路故障发生的可能性。

二、检修工作2.1 预防性检修预防性检修是指在线路出现故障之前进行的检查和修复工作。

通过定期对线路进行检修，可以发现和排除一些潜在的故障隐患，避免故障的发生，确保线路的安全稳定运行。

2.2 故障排除当10kv配电线路出现故障时，需要及时进行故障排除工作。

首先要对故障部位进行定位，然后根据具体情况展开修复工作，以最短的时间内恢复线路的正常运行。

在检修过程中，需要对线路的设备和部件进行修复和更换工作。

修复工作的质量直接影响着线路的安全可靠性，需要严格按照相关规定和标准进行操作，确保修复工作的质量。

2.4 事故处理当10kv配电线路发生严重事故时，需要及时进行事故处理工作。

除了对线路设备的修复工作外，还需要进行事故原因的调查和分析，总结教训，加强对线路的管理和维护，防止事故再次发生。

10kV配电线路故障原因及运行维护检修措施1. 地线故障地线断或松动是导致10kV配电线路故障的主要原因之一。

地线是将电网与地面相接的重要部件，主要起到确保人身安全和保护设备的作用。

地线断开或锈蚀，会导致过电压，损坏电力设备，甚至引起触电事故。

2. 绕组故障变压器中绕组的短路和断路是造成10kV配电线路故障的常见原因。

原因可能是电气绝缘老化，重载操作，两相间触碰和其他原因。

3. 杆塔故障杆塔是10kV配电线路的主要支撑结构，如果杆塔损坏或失稳，将严重影响线路的稳定性。

杆塔结构出现微小裂纹、变形、腐蚀等情况，提前发现有利于及时采取措施，防止发生意外事故。

4. 线路联接器故障连接组件（连接器）是建筑中最容易受损的部分之一。

通常，连接器故障是由于松动、接触不良、腐蚀、弯曲变形等原因造成的。

架空线路故障是由于遇到不良天气、树木长势、动物爬行和人为破坏等原因所致的。

例如，大风或暴雨导致电杆倾斜或落地，高树大枝或电线与电线之间碰撞导致线路断裂。

维护和管理10kV配电线路至关重要，可以保障电网设备的安全、稳定和高效运转。

从以下三个方面可以提高10kV配电线路的运行质量：1. 技术维护措施技术维护措施是保障10kV配电线路安全运行的一种手段。

在进行维护时，需要根据破坏和损坏情况及早进行排查和修复，确保设备完整和电路连通。

例如，每年进行定期检查，对绝缘、接线和支撑结构进行检查和修理，保持设备正常运转。

随着各种危险因素的日益增多，防护措施变得越来越重要。

在10kV配电线路的安装和使用过程中，需要注意各种危险因素的影响，并采取相应的措施。

例如，在架设线路时，需要遵循地形、气候和环境条件，保证杆塔的稳定性及可靠性。

3. 周期检查措施周期检查措施是评估及维护设备整体性能的有效手段之一。

周期检查可以及时发现线路上存在的问题，并提出操作性和经济性的改进措施。

例如，对杆塔和线路进行周期性检查，有助于确保设备的长期稳定性和安全性。

架空输电线路标准检修项目及质量要求序号检修项目A修B修C修D修E修质量要求1导线、地线、光纤复合架空地线更换☆————按照GB50233相关规定执行，要求更换后新部件的强度和参数不低于原设计要求。

2全线或大批量绝缘子更换☆————按照GB50233相关规定执行，要求更换后新部件的强度和参数不低于原设计要求。

3新建、更换、移位、升高杆塔☆————按照GB50233相关规定执行，要求更换后新部件的强度和参数不低于原设计要求。

4少量绝缘子、金具、杆塔的横担或主材等线路设备需要停电进行的更换或加装—☆———按照GB50233相关规定执行，要求更换后新部件的强度和参数不低于原设计要求。

5主要部件处理—☆———按照GB50233相关规定执行，要求更换后新部件的强度和参数不低于原设计要求。

6导线、地线修复，重新压接—☆———按照DL/T1069相关规定执行7导线走线检查——★——导线无腐蚀、抛股、断股、损伤、闪络烧伤及电晕现象；8导线、地线、光纤复合架空地线线夹开夹检查——☆——1、导线和地线线夹抽查开夹检查无异常；2、导线和地线在线夹内应无滑移；3、地线表面腐蚀、外层脱落或呈疲劳状态时应进行地线机械强度试验；9导线线夹发热处理——☆——按照DL/T1069相关规定执行10导线、地线、复合架空地线异物处理——☆——按照DL/T741相关规定执行11绝缘子检查及清扫——★——1、绝缘子串清扫，确保清洁、无异物附着；2、绝缘子串无严重局部放电现象、无明显闪络或电蚀痕迹；3、绝缘子串爬电比距应满足现场污秽度等级要求；4、绝缘子串无移位或非正常偏斜；5、绝缘子无破损、裂纹；6、钢帽、绝缘件、钢脚应在同一轴线上，钢脚、钢帽、浇装水泥不应有裂纹、歪斜、变形或严重锈蚀，钢脚与钢帽槽口间隙不应超标；7、锁紧销无锈蚀、脱位或脱落变形；8、招弧角及均压环损坏无锈蚀、损坏、移位；9、绝缘子金属附件检查无异常。

12绝缘子盐密取样——★——与当地污秽等级一致，满足设计规定13金具紧固检查——★——1、金具应无变形、锈蚀、松动、开焊、裂纹，连接处应转动灵活；2、各种金具的销子应齐全、完好。
