管道安全预警系统的应用

文章编号：2095-6835（2023）22-0165-04长输天然气管道智能监测预警系统设计与应用延旭博（河北省天然气有限责任公司，河北石家庄050000）摘要：管道线路安全是长输天然气管网运行管理的难点，其安全防控技术和体系仍处于起步阶段。

除加强传统的巡护、检测工作外，还需要积极引进新的监控技术手段提前进行预防，依托快速发展的4G/5G、人工智能、智能视频监控、光纤预警等多种手段实时监测，对第三方破坏和违法占压行为提前预警，从而降低管网系统的安全风险。

关键词：长输管道；智能监测预警；视频监控；预警系统中图分类号：TP29文献标志码：A DOI：10.15913/ki.kjycx.2023.22.047长输天然气管网是连接上游油气管网和下游天然气用户的纽带和中间环节，其安全运行对能源保障和民生都有重要意义。

随着经济发展，城乡建设加快，长输天然气管网周边高后果区明显增多，一旦发生破坏事故，将会严重影响周边安全和下游用户的能源供给。

为弥补传统人工巡检空窗期长、时效性差的不足，在管道沿线加装智能视频监控、光纤预警设备及环境参数采集等设备，并结合大数据、人工智能分析等手段，开发长输管道智能监测预警系统[1]，全时全天候监控第三方在管线周边实施灵活机动的机械挖掘、地勘钻探和定向穿越等影响管道安全的高危作业，可在管道遭遇实质性破坏之前给出报警信息，为管道安全巡护提供指导。

1智能监测预警系统设计思路1.1长输管道的安全风险长输天然气管道管理的主要依据和规范有《石油天然气管道保护法》《油气输送管道完整性管理规范》《关于加强油气输送管道途经人员密集场所高后果区安全管理工作的通知》《压力管道定期检验规则—长输管道》等。

上述法律、规范对于管道的线路安全，特别是对高后果区段管道提出了明确要求：要采取有效的措施，降低高后果区的风险，严格控制高后果区增加，同时提升风险处置能力。

管道面临的主要风险有以下3个方面：①第三方施工破坏。

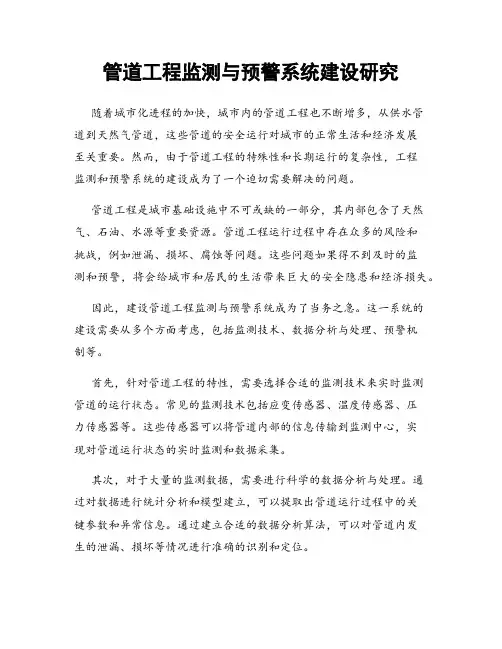

管道工程监测与预警系统建设研究随着城市化进程的加快，城市内的管道工程也不断增多，从供水管道到天然气管道，这些管道的安全运行对城市的正常生活和经济发展至关重要。

然而，由于管道工程的特殊性和长期运行的复杂性，工程监测和预警系统的建设成为了一个迫切需要解决的问题。

管道工程是城市基础设施中不可或缺的一部分，其内部包含了天然气、石油、水源等重要资源。

管道工程运行过程中存在众多的风险和挑战，例如泄漏、损坏、腐蚀等问题。

这些问题如果得不到及时的监测和预警，将会给城市和居民的生活带来巨大的安全隐患和经济损失。

因此，建设管道工程监测与预警系统成为了当务之急。

这一系统的建设需要从多个方面考虑，包括监测技术、数据分析与处理、预警机制等。

首先，针对管道工程的特性，需要选择合适的监测技术来实时监测管道的运行状态。

常见的监测技术包括应变传感器、温度传感器、压力传感器等。

这些传感器可以将管道内部的信息传输到监测中心，实现对管道运行状态的实时监测和数据采集。

其次，对于大量的监测数据，需要进行科学的数据分析与处理。

通过对数据进行统计分析和模型建立，可以提取出管道运行过程中的关键参数和异常信息。

通过建立合适的数据分析算法，可以对管道内发生的泄漏、损坏等情况进行准确的识别和定位。

再次，为了提前预警管道工程问题，需要建立起有效的预警机制。

根据管道工程的特点，可以通过建立一套完善的预警模型来判断管道正常运行状态下的各项指标，一旦出现异常情况，系统将及时发出预警信息。

同时，还可以结合地理信息系统，实现对管道周边环境和地质条件的监测和分析，确保预警的准确性和及时性。

除了以上几点，管道工程监测与预警系统的建设还需要考虑其他重要因素。

例如，建设一个完善的网络架构和数据传输系统，确保监测数据的及时传输和可靠性；同时，还需要制定相关的技术标准和规范，确保监测系统的稳定运行；另外，科学合理的培训与人员配备也是保障监测系统正常运行的重要因素。

综上所述，管道工程监测与预警系统的建设对于保障城市基础设施的安全运行具有重要意义。

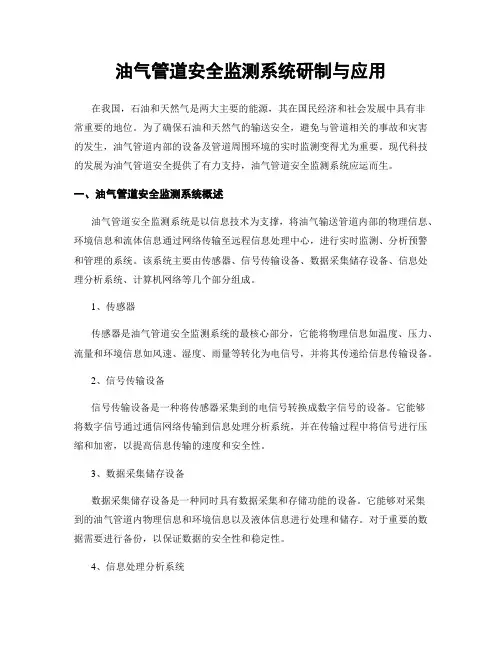

油气管道安全监测系统研制与应用在我国，石油和天然气是两大主要的能源，其在国民经济和社会发展中具有非常重要的地位。

为了确保石油和天然气的输送安全，避免与管道相关的事故和灾害的发生，油气管道内部的设备及管道周围环境的实时监测变得尤为重要。

现代科技的发展为油气管道安全提供了有力支持，油气管道安全监测系统应运而生。

一、油气管道安全监测系统概述油气管道安全监测系统是以信息技术为支撑，将油气输送管道内部的物理信息、环境信息和流体信息通过网络传输至远程信息处理中心，进行实时监测、分析预警和管理的系统。

该系统主要由传感器、信号传输设备、数据采集储存设备、信息处理分析系统、计算机网络等几个部分组成。

1、传感器传感器是油气管道安全监测系统的最核心部分，它能将物理信息如温度、压力、流量和环境信息如风速、湿度、雨量等转化为电信号，并将其传递给信息传输设备。

2、信号传输设备信号传输设备是一种将传感器采集到的电信号转换成数字信号的设备。

它能够将数字信号通过通信网络传输到信息处理分析系统，并在传输过程中将信号进行压缩和加密，以提高信息传输的速度和安全性。

3、数据采集储存设备数据采集储存设备是一种同时具有数据采集和存储功能的设备。

它能够对采集到的油气管道内物理信息和环境信息以及液体信息进行处理和储存。

对于重要的数据需要进行备份，以保证数据的安全性和稳定性。

4、信息处理分析系统信息处理分析系统是一个基于网络连接的软件系统，具有实时监测、数据处理和预警能力。

它运用各种算法对油气管道内物理信息和环境信息进行分析预测，帮助工程管理人员及时处理有问题的信息并进行预警，在遇到紧急情况时也可快速发出报警信号。

二、油气管道安全监测系统的应用油气管道安全监测系统广泛应用于我国的石油、天然气及液化石油气输送管道、输电线路、水利水电工程等方面。

它们将现代信息技术和网络技术应用到石油和天然气输送监测中，为安全生产提供技术保障，也为能源开发和能源运输提供了必要的技术支持。

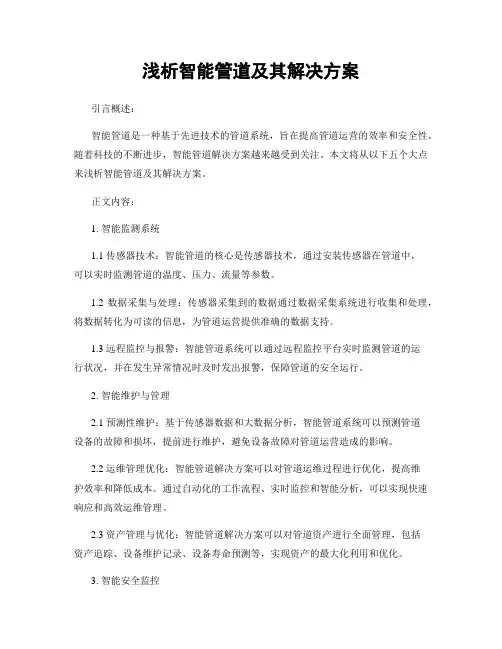

浅析智能管道及其解决方案引言概述：智能管道是一种基于先进技术的管道系统，旨在提高管道运营的效率和安全性。

随着科技的不断进步，智能管道解决方案越来越受到关注。

本文将从以下五个大点来浅析智能管道及其解决方案。

正文内容：1. 智能监测系统1.1 传感器技术：智能管道的核心是传感器技术，通过安装传感器在管道中，可以实时监测管道的温度、压力、流量等参数。

1.2 数据采集与处理：传感器采集到的数据通过数据采集系统进行收集和处理，将数据转化为可读的信息，为管道运营提供准确的数据支持。

1.3 远程监控与报警：智能管道系统可以通过远程监控平台实时监测管道的运行状况，并在发生异常情况时及时发出报警，保障管道的安全运行。

2. 智能维护与管理2.1 预测性维护：基于传感器数据和大数据分析，智能管道系统可以预测管道设备的故障和损坏，提前进行维护，避免设备故障对管道运营造成的影响。

2.2 运维管理优化：智能管道解决方案可以对管道运维过程进行优化，提高维护效率和降低成本。

通过自动化的工作流程、实时监控和智能分析，可以实现快速响应和高效运维管理。

2.3 资产管理与优化：智能管道解决方案可以对管道资产进行全面管理，包括资产追踪、设备维护记录、设备寿命预测等，实现资产的最大化利用和优化。

3. 智能安全监控3.1 管道泄漏监测：智能管道系统可以通过泄漏监测技术实时检测管道的泄漏情况，及时采取措施避免事故的发生。

3.2 安全预警与应急响应：智能管道解决方案可以通过安全预警系统及时发现潜在的安全风险，并进行应急响应，保障人员和环境的安全。

3.3 安全数据分析与决策支持：智能管道系统可以对安全数据进行分析和挖掘，为管道运营提供决策支持，帮助制定更科学的安全管理策略。

4. 智能节能与环保4.1 能耗监测与优化：智能管道解决方案可以对管道的能耗进行监测和分析，通过优化管道运行参数，实现节能减排的目标。

4.2 资源回收与再利用：智能管道系统可以对废水、废气等资源进行回收和再利用，实现资源的最大化利用和环境保护。

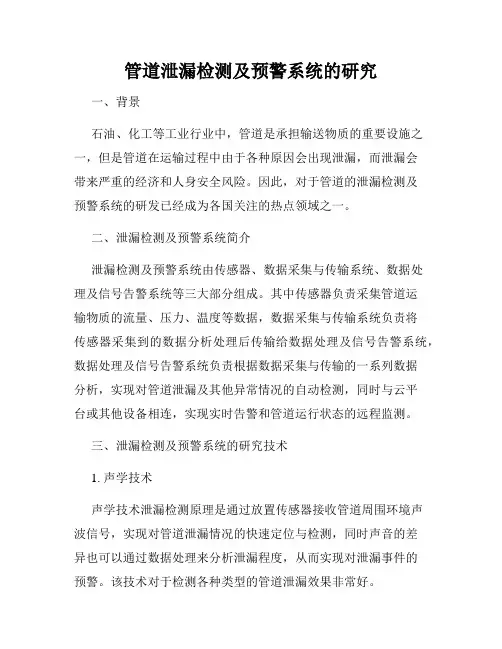

管道泄漏检测及预警系统的研究一、背景石油、化工等工业行业中，管道是承担输送物质的重要设施之一，但是管道在运输过程中由于各种原因会出现泄漏，而泄漏会带来严重的经济和人身安全风险。

因此，对于管道的泄漏检测及预警系统的研发已经成为各国关注的热点领域之一。

二、泄漏检测及预警系统简介泄漏检测及预警系统由传感器、数据采集与传输系统、数据处理及信号告警系统等三大部分组成。

其中传感器负责采集管道运输物质的流量、压力、温度等数据，数据采集与传输系统负责将传感器采集到的数据分析处理后传输给数据处理及信号告警系统，数据处理及信号告警系统负责根据数据采集与传输的一系列数据分析，实现对管道泄漏及其他异常情况的自动检测，同时与云平台或其他设备相连，实现实时告警和管道运行状态的远程监测。

三、泄漏检测及预警系统的研究技术1. 声学技术声学技术泄漏检测原理是通过放置传感器接收管道周围环境声波信号，实现对管道泄漏情况的快速定位与检测，同时声音的差异也可以通过数据处理来分析泄漏程度，从而实现对泄漏事件的预警。

该技术对于检测各种类型的管道泄漏效果非常好。

2. 红外线技术红外线技术也多应用于管道泄漏检测中，其检测原理是通过检测管道运输物质的表面温度，实现对管道泄漏情况的快速定位与检测，同时也能够通过数据处理来分析泄漏程度以及泄漏物质的类型等信息。

3. 热流检测技术热流检测技术是一种非接触式的光学检测着火或爆炸风险的技术，主要应用于热力行业等企业生产过程中。

其原理是通过不接触的方式，检测引擎工作时的热流的分布情况来判断被检测工件的状况。

4. 气体检测技术气体检测技术是一种依靠检测设备，实时对环境等等进行检测，最后将检测结果以数据的形式传输到指定的服务器端里，完成对运输管道泄漏的检测和预警，分析杀菌等。

四、泄漏检测及预警系统的优点1. 广泛应用领域泄漏检测及预警系统适用于各种类型的管道，无论是石油、化工、天然气以及水务行业等等都能够应用该系统，对于安全生产的作用十分明显。

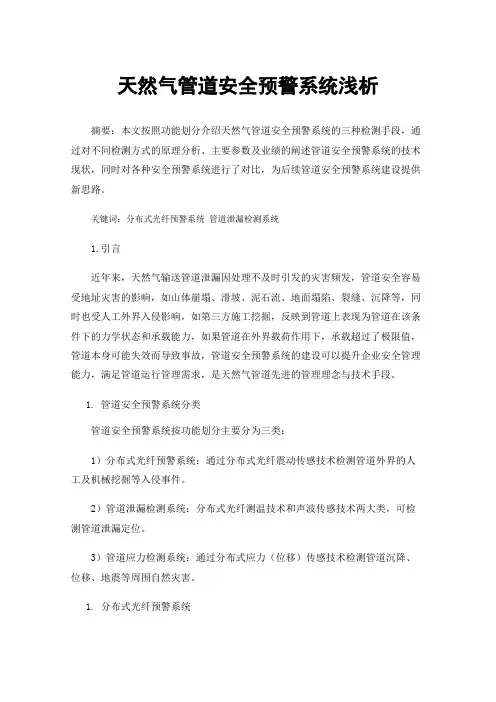

天然气管道安全预警系统浅析摘要：本文按照功能划分介绍天然气管道安全预警系统的三种检测手段，通过对不同检测方式的原理分析、主要参数及业绩的阐述管道安全预警系统的技术现状，同时对各种安全预警系统进行了对比，为后续管道安全预警系统建设提供新思路。

关键词：分布式光纤预警系统管道泄漏检测系统1.引言近年来，天然气输送管道泄漏因处理不及时引发的灾害频发，管道安全容易受地址灾害的影响，如山体崩塌、滑坡、泥石流、地面塌陷、裂缝、沉降等，同时也受人工外界入侵影响，如第三方施工挖掘，反映到管道上表现为管道在该条件下的力学状态和承载能力，如果管道在外界载荷作用下，承载超过了极限值，管道本身可能失效而导致事故，管道安全预警系统的建设可以提升企业安全管理能力，满足管道运行管理需求，是天然气管道先进的管理理念与技术手段。

1.管道安全预警系统分类管道安全预警系统按功能划分主要分为三类：1）分布式光纤预警系统：通过分布式光纤震动传感技术检测管道外界的人工及机械挖掘等入侵事件。

2）管道泄漏检测系统：分布式光纤测温技术和声波传感技术两大类，可检测管道泄漏定位。

3）管道应力检测系统：通过分布式应力（位移）传感技术检测管道沉降、位移、地震等周围自然灾害。

1.分布式光纤预警系统分布式光纤预警系统采用管道同沟敷设的通信光缆中1芯作为探测光缆，实时在线监测管道全线振动信息，对车辆行驶、挖掘等第三方破坏进行有效识别和精准定位。

采用瑞利散射原理：当有破坏行为时，引起的振动将导致破坏位置的光纤折射率等结构参数发生变化，使该处光的相位发生变化，通过探测瑞利散射光相位的变化即可准确探测破坏事件。

主要配置及参数：1）检测物理量：振动；2）光纤类型：单模光纤；3）振动灵敏度：人工挖掘1m，机械10m；4）估价：单通道40km型光纤预警主机1套（含软件及调试等），约计65万。

5）业绩：中俄东线、新天LNG外输管线、陕四支线，西三中线。

1.管道泄漏检测系统4.1 分布式光纤系统采用管道同沟敷设的通信光缆中1芯作为探测光缆，实时在线监测管道全线可能发生的泄漏，包括突发性泄漏和持续性泄漏。

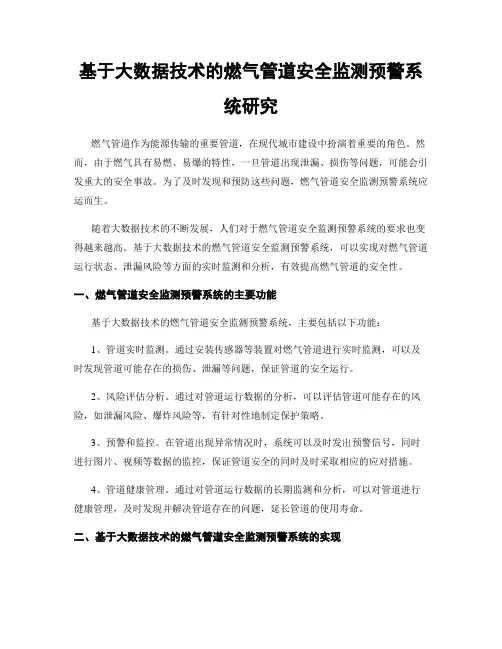

基于大数据技术的燃气管道安全监测预警系统研究燃气管道作为能源传输的重要管道，在现代城市建设中扮演着重要的角色。

然而，由于燃气具有易燃、易爆的特性，一旦管道出现泄漏、损伤等问题，可能会引发重大的安全事故。

为了及时发现和预防这些问题，燃气管道安全监测预警系统应运而生。

随着大数据技术的不断发展，人们对于燃气管道安全监测预警系统的要求也变得越来越高。

基于大数据技术的燃气管道安全监测预警系统，可以实现对燃气管道运行状态、泄漏风险等方面的实时监测和分析，有效提高燃气管道的安全性。

一、燃气管道安全监测预警系统的主要功能基于大数据技术的燃气管道安全监测预警系统，主要包括以下功能：1、管道实时监测。

通过安装传感器等装置对燃气管道进行实时监测，可以及时发现管道可能存在的损伤、泄漏等问题，保证管道的安全运行。

2、风险评估分析。

通过对管道运行数据的分析，可以评估管道可能存在的风险，如泄漏风险、爆炸风险等，有针对性地制定保护策略。

3、预警和监控。

在管道出现异常情况时，系统可以及时发出预警信号，同时进行图片、视频等数据的监控，保证管道安全的同时及时采取相应的应对措施。

4、管道健康管理。

通过对管道运行数据的长期监测和分析，可以对管道进行健康管理，及时发现并解决管道存在的问题，延长管道的使用寿命。

二、基于大数据技术的燃气管道安全监测预警系统的实现基于大数据技术的燃气管道安全监测预警系统的实现，需要从数据采集、数据处理到数据应用三个方面进行考虑。

1、数据采集。

燃气管道安全监测预警系统需要通过传感器等装置对管道实时进行监测，并获取管道运行相关数据，如压力、流量、温度等。

同时，还需要收集环境数据，如雨量、气温等，以便对管道的运行状态进行评估和分析。

2、数据处理。

对于燃气管道安全监测预警系统来说，数据处理是至关重要的环节。

首先要通过数据挖掘等技术，对采集到的多源数据进行整合和处理。

其次，对于数据的故障和异常值，需要通过预处理技术进行清洗和修复。

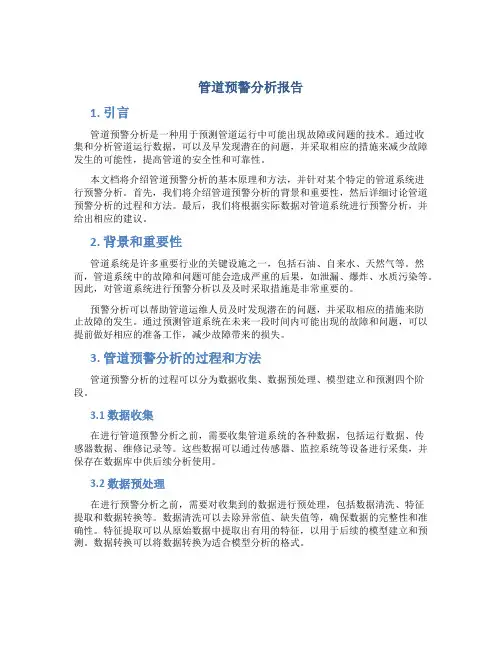

管道预警分析报告1. 引言管道预警分析是一种用于预测管道运行中可能出现故障或问题的技术。

通过收集和分析管道运行数据，可以及早发现潜在的问题，并采取相应的措施来减少故障发生的可能性，提高管道的安全性和可靠性。

本文档将介绍管道预警分析的基本原理和方法，并针对某个特定的管道系统进行预警分析。

首先，我们将介绍管道预警分析的背景和重要性，然后详细讨论管道预警分析的过程和方法。

最后，我们将根据实际数据对管道系统进行预警分析，并给出相应的建议。

2. 背景和重要性管道系统是许多重要行业的关键设施之一，包括石油、自来水、天然气等。

然而，管道系统中的故障和问题可能会造成严重的后果，如泄漏、爆炸、水质污染等。

因此，对管道系统进行预警分析以及及时采取措施是非常重要的。

预警分析可以帮助管道运维人员及时发现潜在的问题，并采取相应的措施来防止故障的发生。

通过预测管道系统在未来一段时间内可能出现的故障和问题，可以提前做好相应的准备工作，减少故障带来的损失。

3. 管道预警分析的过程和方法管道预警分析的过程可以分为数据收集、数据预处理、模型建立和预测四个阶段。

3.1 数据收集在进行管道预警分析之前，需要收集管道系统的各种数据，包括运行数据、传感器数据、维修记录等。

这些数据可以通过传感器、监控系统等设备进行采集，并保存在数据库中供后续分析使用。

3.2 数据预处理在进行预警分析之前，需要对收集到的数据进行预处理，包括数据清洗、特征提取和数据转换等。

数据清洗可以去除异常值、缺失值等，确保数据的完整性和准确性。

特征提取可以从原始数据中提取出有用的特征，以用于后续的模型建立和预测。

数据转换可以将数据转换为适合模型分析的格式。

3.3 模型建立模型建立是管道预警分析的核心部分。

根据实际情况选择合适的模型，如统计模型、机器学习模型等。

根据预处理得到的特征，训练模型并优化模型参数，以提高模型的准确性和泛化能力。

3.4 预测通过训练好的模型，可以对管道系统未来一段时间内可能出现的故障和问题进行预测。
