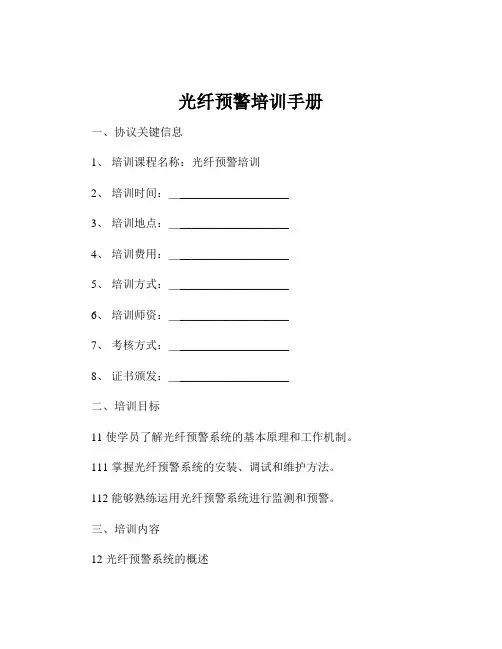

光纤预警培训手册一、协议关键信息1、培训课程名称：光纤预警培训2、培训时间：＿___________________3、培训地点：＿___________________4、培训费用：＿___________________5、培训方式：＿___________________6、培训师资：＿___________________7、考核方式：＿___________________8、证书颁发：＿___________________二、培训目标11 使学员了解光纤预警系统的基本原理和工作机制。
111 掌握光纤预警系统的安装、调试和维护方法。
112 能够熟练运用光纤预警系统进行监测和预警。
三、培训内容12 光纤预警系统的概述121 系统组成及工作原理122 技术优势与应用领域13 光纤传感技术基础131 光纤的基本特性132 常见的光纤传感器类型14 光纤预警系统的硬件设备141 传感器的类型与特点142 数据采集与处理设备15 系统安装与调试151 现场勘查与规划152 设备安装步骤与注意事项153 系统调试方法与参数设置16 软件操作与数据分析161 监控软件的使用162 数据的分析与解读163 故障诊断与排除17 实际案例分析与讨论171 成功案例分享172 失败案例教训总结四、培训方式21 理论授课由专业讲师进行系统的理论知识讲解，通过多媒体演示、图片展示等方式，帮助学员理解光纤预警的相关概念和原理。
22 实践操作安排学员在实际的设备上进行操作练习，包括系统的安装、调试、软件使用等，让学员在实践中掌握技能。
23 案例分析通过对实际案例的分析和讨论，加深学员对光纤预警系统应用的理解，提高解决实际问题的能力。
24 互动交流鼓励学员之间、学员与讲师之间进行互动交流，分享经验和心得，共同解决学习过程中遇到的问题。
五、培训师资31 邀请具有丰富光纤预警系统研发、应用和培训经验的专家担任讲师。
311 讲师具备深厚的专业知识和实践经验，能够深入浅出地讲解复杂的技术问题。

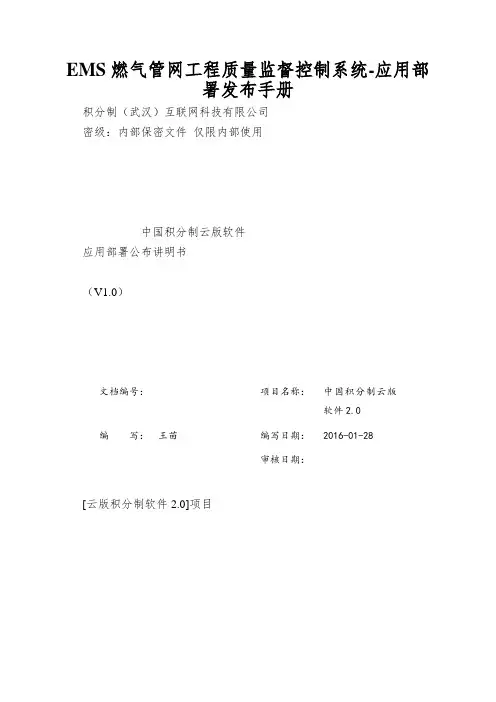

EMS燃气管网工程质量监督控制系统-应用部署发布手册积分制（武汉）互联网科技有限公司密级：内部保密文件仅限内部使用中国积分制云版软件应用部署公布讲明书（V1.0）文档编号：项目名称：中国积分制云版软件2.0编写：王苗编写日期：2016-01-28审核日期：[云版积分制软件2.0]项目目录1 安装Primeton Platform 31.1安装预备31.1安装步骤31.1验证安装82 公布应用构件包91.1登陆EOS操纵界面91.2选择“操纵台信息”101.3 卸载已存在构建包构件包10 1.4选择*.ecd构件包 101.5上传构件包103 公布应用构件包112.1修改HTTP配置信息114 数据库连接配置11安装Primeton Platform下面介绍安装Primeton Platform 6.5开发版前的预备工作、安装步骤，以及验证安装是否成功方法。
1.1安装预备安装Primeton Platform 6.5开发版前，需做以下预备工作：(1) 检查安装光盘检查光盘贴膜标注是否为“开发版”。
(2) 检查安装环境检查操作系统：必须为Windows 2003、Windows XP、Windows 7。
检查数据库：必须为Oracle 9i、Oracle 10g、Oracle 11g、DB2 UDB_V8.2、Sq lServer 2000、Sybase12.5、Informix9.4、Mysql5.0，保证要安装Primeton Platform 的机器与数据库连接成功。
1.1安装步骤以Windows XP（中文）+ Tomcat-5.5.20 + Oracle 9i 环境为例，Pri meton Platform 6.5开发版的安装步骤如下：步骤1：启动安装程序(1) 将安装光盘插入CD-ROM 中，在autorun界面中选择安装Prim eton Platform 6.5开发版。
(2) 若不是通过autorun形式启动安装程序，请直截了当执行安装程序文件install.cmd或者install.exe。
用户操作手册文件编号：RHEA/Q-C-YF-39项目名称综合能源管控平台文档名称综合能源管控平台系统用户手册项目编号01 版本号V1.0.1 编写人任言编写日期2015/6/7 审核人芦珊审核日期批准人批准日期备注变更记录序号修改条款修改单号页号修改人/日期批准人/日期实施日期证其可追溯性。
目录1.引言 (1)1.1编写目的 (1)1.2定义 (1)1.3参考资料 (1)1.4目标 (1)1.5功能 (1)2.运行环境 (2)3.使用说明 (2)3.1安装和初始化 (2)3.2退出 (3)3.3通知信息 (4)4.实时监控 (5)4.1透视地图 (5)4.1.1设备定位 (6)4.1.2查看设备信息 (7)4.2设备监控 (10)4.2.1设备搜索 (10)4.2.2设备群抄 (10)4.3GIS地图 (10)4.4三维地图 (11)4.4.1设备定位 (12)4.4.2查询设备信息 (12)4.5通知中心 (12)5.统计分析 (13)5.1能耗总汇 (13)5.2建筑能耗统计 (14)5.2.1查询日报表 (15)5.2.2查询月报表 (16)5.2.3查询年报表 (17)5.2.4自定义查询 (18)5.2.5能耗总汇 (20)5.3能源分类统计 (20)5.3.1查询日报表 (21)5.3.2查询月报表 (22)5.3.3查询年报表 (22)5.3.4自定义查询 (22)5.3.5导出报表 (22)5.3.6帮助说明 (22)5.4设备能耗统计 (22)5.4.1查询历史数据 (23)5.4.2查询日报表 (25)5.4.3查询月报表 (25)5.4.4查询年报表 (26)5.4.5自定义查询 (26)5.4.6导出报表 (26)5.4.7帮助说明 (26)5.5平均参数统计 (26)5.5.1查询日报表 (27)5.5.2查询月报表 (28)5.5.3查询年报表 (29)5.5.4自定义查询 (29)5.5.5导出报表 (29)5.5.6帮助说明 (29)5.6建筑类型统计 (29)5.6.1查询日报表 (30)5.6.2查询月报表 (31)5.6.3查询年报表 (32)5.6.4自定义查询 (32)5.6.5导出报表 (32)5.6.6帮助说明 (32)5.7水电平衡统计 (32)5.7.1查询日报表 (33)5.7.3查询年报表 (35)5.7.4自定义查询 (35)5.7.5导出报表 (35)5.7.6帮助说明 (35)5.8其他统计 (35)5.8.1节能效率统计 (35)5.8.2能耗排名统计 (36)5.8.3节能指标统计 (37)5.8.4导出报表 (38)5.8.5帮助说明 (38)6.设备管理 (38)6.1设备类型管理 (38)6.1.1基础类型信息列表 (39)6.1.2协议类型信息列表 (41)6.2集中器管理 (47)6.2.1新增集中器 (48)6.2.2修改集中器 (49)6.2.3删除集中器 (50)6.2.4链接集中器 (51)6.2.5断开集中器 (51)6.2.6同步集中器参数 (51)6.2.7同步设备列表 (51)6.2.8同步定时器策略 (51)6.2.9同步光温策略列表 (51)6.2.10清理配置 (52)6.3设备组管理 (52)6.3.1新增设备组 (53)6.3.2修改设备组 (54)6.3.3删除设备组 (54)6.3.4制定策略 (55)6.3.5设备划分 (55)6.4.1新增设备 (57)6.4.2修改设备 (58)6.4.3删除设备 (58)6.4.4设备关系维护 (59)6.4.5高级查询 (60)6.5中继器管理 (61)6.5.1新增中继器 (61)6.5.2修改中继器 (62)6.5.3删除中继器 (62)6.5.4设备划分 (62)6.6光温控制器管理 (63)6.6.1新增光温控制器 (64)6.6.2修改光温控制器 (65)6.6.3删除光温控制器 (65)6.7定时器管理 (65)6.7.1新增定时器 (66)6.7.2修改定时器 (67)6.7.3删除定时器 (68)6.8设备功率管理 (68)7.收费管理 (70)7.1计费方案管理 (70)7.1.1新增计费方案 (70)7.1.2修改计费方案 (71)7.1.3删除计费方案 (72)7.1.4复制计费方案 (73)7.2业主管理 (73)7.2.1业主入伙 (74)7.2.2业主修改 (75)7.3收费参数配置 (75)7.3.1表具初始化 (76)7.3.2缴费配置 (77)7.4充值缴费 (78)7.4.1充值 (79)7.4.2退购 (80)7.5单据查询 (82)7.5.1单据查询 (82)7.5.2单据详情/补打 (83)7.5.3单据作废 (83)7.6收费报表 (84)7.6.1售电日汇总统计 (84)7.6.2售电月汇总统计 (85)7.7补助方案管理 (85)7.7.1新增补助方案 (86)7.7.2修改补助方案 (88)7.7.3删除补助方案 (89)7.7.4分配补助方案 (90)7.8待处理记录管理 (91)7.8.1查询记录 (91)7.8.2导出记录 (91)7.8.3作废记录 (92)8.系统设置 (92)8.1组织机构管理 (92)8.1.1新增组织 (93)8.1.2新增区域 (93)8.1.3新增建筑 (94)8.1.4新增单元 (95)8.1.5新增楼层 (96)8.1.6新增套户 (97)8.1.7新增改造信息 (98)8.1.8删除改造信息 (99)8.1.9修改组织 (100)8.1.10删除组织资源 (101)8.2.1新增账户 (102)8.2.2修改账户 (102)8.2.3删除账户 (103)8.3角色管理 (104)8.3.1新增角色 (104)8.3.2修改角色 (105)8.3.3删除角色 (106)8.4数据字典 (107)8.4.1新增字典 (107)8.4.2修改字典 (108)8.4.3禁用/启用字典 (108)8.5地图编辑 (108)8.5.1添加信息 (109)8.5.2移动信息 (110)8.5.3删除信息 (110)8.5.4显示/隐藏名称 (110)8.5.5切换地图 (111)8.6能耗排名配置 (111)8.6.1设置能耗排名配置 (111)8.6.2清除能耗排名配置 (112)8.7能源策略配置 (112)8.7.1制定策略 (112)8.7.2取消策略 (113)8.8能源绩效配置 (113)8.8.1制定绩效 (114)8.8.2取消绩效 (115)8.8.3保存 (115)8.8.4刷新 (115)8.9能耗数据补录 (115)8.9.1初始配置 (116)8.9.2删除数据 (117)8.10.1短信模板管理 (118)8.10.2短信用户管理 (120)8.10.3短信历史查询 (121)8.11系统日志 (123)8.11.1查询系统日志 (124)8.12通讯日志 (124)8.12.1查询通讯日志 (124)9.预案管理 (125)9.1预案管理 (125)9.1.1新增预案 (125)9.1.2编辑预案 (128)9.1.3删除预案 (129)9.1.4执行预案 (129)9.2预案事件 (129)9.2.1新增预案事件 (130)9.2.2编辑预案事件 (132)9.2.3删除预案事件 (132)1. 引言1.1 编写目的本用户手册主要描述了《综合能源管控平台》（以下简称本系统或该系统）的运行环境、用途以及具体的使用操作，旨在指导用户如何使用该系统。

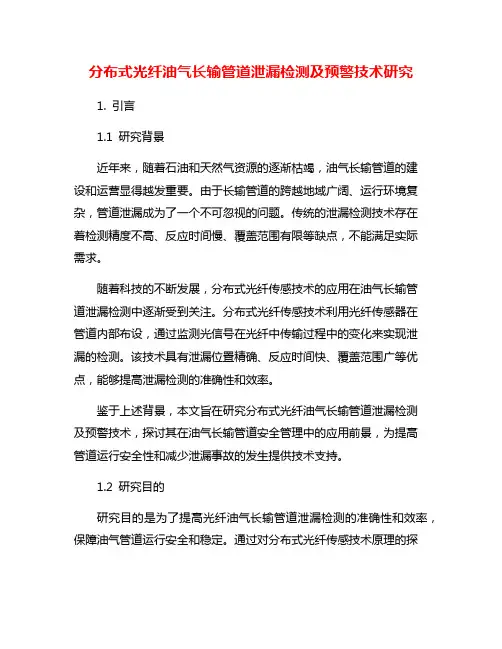

分布式光纤油气长输管道泄漏检测及预警技术研究1. 引言1.1 研究背景近年来，随着石油和天然气资源的逐渐枯竭，油气长输管道的建设和运营显得越发重要。
由于长输管道的跨越地域广阔、运行环境复杂，管道泄漏成为了一个不可忽视的问题。
传统的泄漏检测技术存在着检测精度不高、反应时间慢、覆盖范围有限等缺点，不能满足实际需求。
随着科技的不断发展，分布式光纤传感技术的应用在油气长输管道泄漏检测中逐渐受到关注。
分布式光纤传感技术利用光纤传感器在管道内部布设，通过监测光信号在光纤中传输过程中的变化来实现泄漏的检测。
该技术具有泄漏位置精确、反应时间快、覆盖范围广等优点，能够提高泄漏检测的准确性和效率。
鉴于上述背景，本文旨在研究分布式光纤油气长输管道泄漏检测及预警技术，探讨其在油气长输管道安全管理中的应用前景，为提高管道运行安全性和减少泄漏事故的发生提供技术支持。
1.2 研究目的研究目的是为了提高光纤油气长输管道泄漏检测的准确性和效率，保障油气管道运行安全和稳定。
通过对分布式光纤传感技术原理的探讨和应用，旨在研究泄漏检测技术的先进性和可靠性，为油气长输管道的监测和维护提供科学依据和技术支持。
本研究旨在解决传统油气管道泄漏检测方法存在的局限性和不足，尝试探索新的泄漏预警技术和算法，提高油气管道泄漏的预警能力和敏感性。
通过对泄漏预警技术的探讨和研究，希望能够实现对油气管道泄漏事件的及时发现和快速响应，最大程度地减少事故损失，保护环境和人民的生命财产安全。
1.3 研究意义分布式光纤油气长输管道泄漏检测及预警技术的研究意义在于弥补传统油气管道泄漏检测技术在准确性和实时性方面的不足，提高油气管道的安全性和可靠性。
由于油气长输管道覆盖范围广泛、管道长度长、管道走向复杂，一旦发生泄漏事故，往往会造成严重的环境污染和经济损失。
研究分布式光纤油气长输管道泄漏检测及预警技术，对于及时发现管道泄漏点、准确判断泄漏位置、预警可能的事故风险，具有重要的实用价值和社会意义。
光纤振动监测预警系统[1]，可以对管道沿线的土壤振动情况进行长距离实时无缝监测，通过精确的振动信号分析，对破坏事件做出准确的目标定位。
1 系统工作原理分布式光纤振动传感器是分布式光纤传感的一个重要分支，利用光波在光纤中传输时相位、偏振等对振动敏感的特性。
分布式光纤安全预警技术基于相干瑞利原理[2]，通过采用扫描方式对管道沿线的振动信号进行检测，当光脉冲传播到受外界振动信号作用的光纤段时，其后向瑞利散射回到探测器的光信号也会产生变化，通过检测这种变化就可以检测出管道沿线的振动情况，并能精确定位，其定位距离2C tL ×=。
图1 检测原理图式中：L—振动距离起点的距离；C—光传播速度；t—光脉冲发出后遇振动再反射回来接收到的总时间2 系统组成2.1 硬件系统分布式光纤预警系统[3]硬件构成主要有：光纤、信号采集与处理系统、激光光源、脉冲发生器、光波调制解调器等。
其中，光纤与管道同沟敷设，作为分布式传感器。
2.2 软件系统系统软件由三个独立进程组成：数据采集进程、数据处理进程、用户界面进程。
（1）数据采集进程 ：负责控制硬件设备采集数据信号。
（2）数据处理进程： 负责将数据采集进程采集到的数据信号进行处理。
（3）用户界面进程： 负责将数据处理进程发送的处理结果进行图表化，并且清晰准确的展示给用户。
主要包括：事件报警视图，事件定位模块，事件报警光纤振动监测预警系统在油气长输管道中的应用张占源 张超 文小斌 长庆油田分公司第一输油处 陕西 西安 710000 摘要：油气管道已经成为石油、天然气最重要的运输工具，一旦发生泄漏，极易发生火灾、爆炸等恶性事故。
以靖咸管道为例，介绍了一种基于相干瑞利原理的光纤安全预警实时监测系统。
通过对管道沿线土壤振动信号的智能分析，判断出威胁管道安全的破坏事件，对目标进行精确定位和准确报警，从而实现对管道的安全预警。
关键词：油气管道 相干瑞利 光纤振动 实时监测 安全预警及报警信息处理模块，事件发展过程瀑布图。

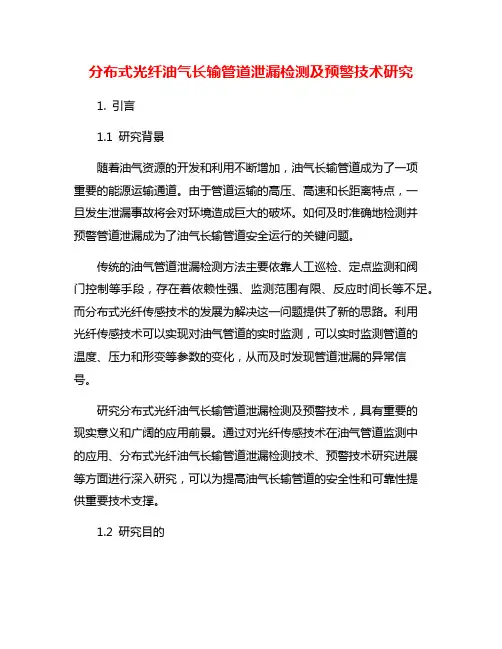

分布式光纤油气长输管道泄漏检测及预警技术研究1. 引言1.1 研究背景随着油气资源的开发和利用不断增加，油气长输管道成为了一项重要的能源运输通道。
由于管道运输的高压、高速和长距离特点，一旦发生泄漏事故将会对环境造成巨大的破坏。
如何及时准确地检测并预警管道泄漏成为了油气长输管道安全运行的关键问题。
传统的油气管道泄漏检测方法主要依靠人工巡检、定点监测和阀门控制等手段，存在着依赖性强、监测范围有限、反应时间长等不足。
而分布式光纤传感技术的发展为解决这一问题提供了新的思路。
利用光纤传感技术可以实现对油气管道的实时监测，可以实时监测管道的温度、压力和形变等参数的变化，从而及时发现管道泄漏的异常信号。
研究分布式光纤油气长输管道泄漏检测及预警技术，具有重要的现实意义和广阔的应用前景。
通过对光纤传感技术在油气管道监测中的应用、分布式光纤油气长输管道泄漏检测技术、预警技术研究进展等方面进行深入研究，可以为提高油气长输管道的安全性和可靠性提供重要技术支撑。
1.2 研究目的研究目的是通过分布式光纤油气长输管道泄漏检测及预警技术的研究，提高油气管道的安全性和可靠性，减少泄漏事故的发生，保护环境和人员生命财产安全。
具体目的包括：1. 探究分布式光纤传感技术在油气管道监测中的应用效果，验证其在实际工程中的可行性和有效性。
2. 开发创新的分布式光纤油气长输管道泄漏检测技术，提高泄漏检测的灵敏度和准确性，及时发现管道问题并采取措施。
3. 研究和优化油气管道泄漏预警技术，探索实现泄漏事故的提前预警和准确预测，有效降低事故损失。
4. 探讨泄漏检测与预警技术的融合应用，探索更加全面和完善的管道安全管理方案。
5. 分析技术创新与发展趋势，为相关领域的技术进步提供参考和借鉴，推动行业的发展与进步。
通过以上研究目的的实现，将为分布式光纤油气长输管道泄漏检测及预警技术的应用提供理论基础和技术支撑，为保障油气管道运行安全和环境保护作出贡献。
1.3 研究意义石油和天然气资源是世界上最重要的能源资源之一，长输管道作为石油和天然气的主要运输方式，在能源供应链中起着至关重要的作用。

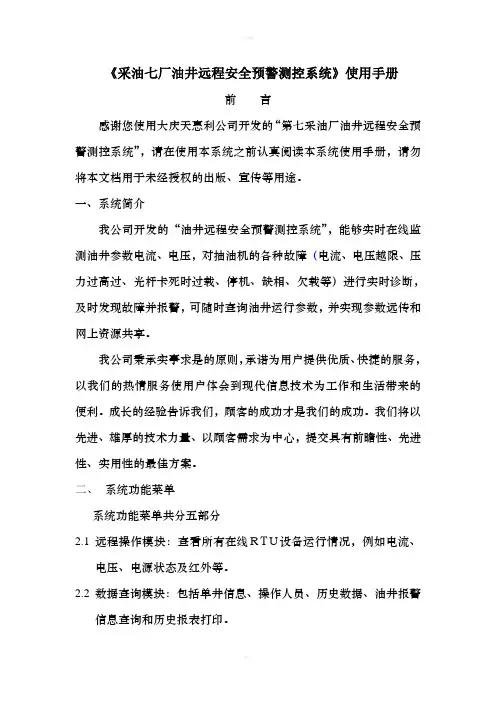

《采油七厂油井远程安全预警测控系统》使用手册前言感谢您使用大庆天惠利公司开发的“第七采油厂油井远程安全预警测控系统”，请在使用本系统之前认真阅读本系统使用手册，请勿将本文档用于未经授权的出版、宣传等用途。
一、系统简介我公司开发的“油井远程安全预警测控系统”，能够实时在线监测油井参数电流、电压，对抽油机的各种故障（电流、电压越限、压力过高过、光杆卡死时过载、停机、缺相、欠载等）进行实时诊断，及时发现故障并报警，可随时查询油井运行参数，并实现参数远传和网上资源共享。
我公司秉承实事求是的原则，承诺为用户提供优质、快捷的服务，以我们的热情服务使用户体会到现代信息技术为工作和生活带来的便利。
成长的经验告诉我们，顾客的成功才是我们的成功。
我们将以先进、雄厚的技术力量、以顾客需求为中心，提交具有前瞻性、先进性、实用性的最佳方案。
二、系统功能菜单系统功能菜单共分五部分2.1远程操作模块：查看所有在线ＲTＵ设备运行情况，例如电流、电压、电源状态及红外等。
2.2数据查询模块：包括单井信息、操作人员、历史数据、油井报警信息查询和历史报表打印。
2.3系统设定模块：在地图和软件系统上添加新的单井，更改软件系统配置。
2.4系统权限模块：可做分级管理，使不同的操作人员有不同的权限，可以增加或删除操作人员。
2.5在线地图模块：各矿、队可以直观看到井位中的每口单井的运行情况，实时了解油井状态。
目录1．进入系统 (4)２．操作管理模块 (5)２.１远程操作功能 (5)2.1.1 电流电压异常报警 (6)2.1.2 红外报警 (7)2.1.3 系统掉电报警 (8)2.1.4 系统开门报警 (8)2.2 数据查询 (8)2.2.1 单井信息查询 (8)2.2.3 油井历史数据查询 (9)2.2.4 油井报警信息查询。
(10)2.2.5 历史报表打印。
(11)２.3 系统设定功能 (11)2.3.1 软件系统设定 (12)2.3.2 添加新单井 (12)2.3.3 添加地图名称 (13)2.4 系统权限设定功能 (13)2.4.1 操作人员管理示图 (14)2.4.2 系统用户示图 (15)2.4.3系统角色示图 (15)2.5 在线地图功能 (16)1．进入系统在各矿调度室的服务器上安装好本软件后就可以登录到软件系统了，在Windows操作系统中的IE(IE6.0及以上版本)浏览器地址栏中输入：http://IP 地址:8081/ 例如：http://219.235.77.141:8081/ 即出现如下登录界面。

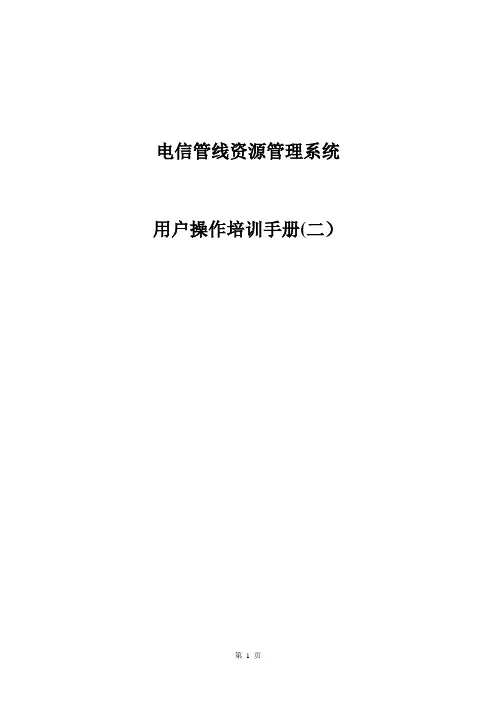

电信管线资源管理系统用户操作培训手册(二）1设施生命周期功能基本使用说明介绍在地图和详图上放置系统中所有类别设施，改变其生命周期状态，设施图标图例按下表描述变化投运废弃拆除设施状态当前作业状态竣工原色天蓝色黄色施工绿色虚线绿色实线绿色实线设计红色虚线红色实线红色实线1.1 竣工投运1。
2 竣工废弃1。
3竣工拆除1。
4设计投运1。
5设计(废弃、拆除)1。
6 施工投运1。
7 施工(废弃、拆除）2 光缆_光分群管理2.1光缆_光分群的添加操作步骤：登陆系统后，进入工单状态,单击“放置和编辑”工具条上“放置设备”按钮（图1) 弹出“NEW FEATURE”对话框,从该对话框的列表上选取光缆_光分群设施，弹出放置状态下的设备浏览器。
从“Graphic Components”对话框页上选取“综合配线_光缆_光分群_符号"组件，从“活动的”列表下选取“New"，然后按照状态条上的提示放置光缆_光分群选取设备浏览器上其他页，填入必要的属性并在地图上放置光分群注意：属性名称后有(*）标记的均为必须填写的属性单击设备浏览器的右上角“保存"按钮，结束光缆_光分群设施的新增2.2增加组件选中地形图上的光缆_光分群设施，使设施处于高亮状态（成亮绿色）单击“放置和编辑”工具条上“增加组件”按钮从弹出的对话框中选取所需添加的组件（可按住‘CTRL’键复选）然后依次在地形图或系统图上增加光缆_光分群设施的其他组件（标注、符号等）。
添加公共详图指示符可以为该光分群添加一张详图,注意详图类型为主图例详图2。
3属性编辑选中地形图上的光缆_光分群设施,使设施处于高亮状态（成亮绿色）单击“放置和编辑”工具条上“编辑属性”按钮弹出编辑状态下的设备浏览器。
选取不同的页面,修改属性内容。
单击设备浏览器右上角保存按钮，完成属性编辑。
2。
4光分群与光分纤盒的关系管理打开光分群详图，选中光分纤盒详图符号。
打开编辑下拉菜单，选择编辑关系—〉重建关系。
目录第一章、系统登录 (4)1.1用户登录 (4)1.2编辑签名 (5)1.3修改密码 (6)1.4在线列表 (6)1.5锁定 (6)1.6注销用户 (7)第二章、信息发布 (8)2.1一键发布 (8)2.1.1一键发布流程图 (8)2.1.2预案管理 (9)2.2GIS发布 (11)2.3区域发布 (11)2.4发布监控 (12)2.4.1预警信息审核 (13)2.4.2实时预警信息 (13)2.4.3终端监控 (14)2.4.4终端统计 (15)2.5发布管理 (18)2.5.1群组管理 (18)2.5.2终端管理 (19)2.5.3信箱设置 (21)第三章、公共气象服务 (22)3.1公众服务 (22)7.2专业服务 (23)7.3决策服务 (24)第四章、系统管理 (25)4.1发布单位 (25)8.2.用户管理 (26)8.2.1.2所有员工 (26)8.2.1.3离职员工 (27)8.2.1.4员工导入 (28)8.2.1.5员工导出 (28)8.2.2角色管理 (29)8.2.3账号密码 (31)8.2.4分组管理 (33)8.4预警类别 (36)8.5日志管理 (37)8.6报表统计 (38)第一章、系统登录1.1用户登录打开IE浏览器，在地址栏输入192.168.1.126:8002/login.jsp按回车键，进入用户登录界面（192.168.1.126表示服务器的IP地址，8002表示您安装的Tomcat的端口号）；如图：如图：用户登录界面输入正确的用户名和密码，点击“登录”，进入到如下页面，如图：1.2编辑签名双击右上角的“编辑签名”，进行签名。
1.3修改密码点击“修改密码”，显示如图:输入旧密码、新密码后，进行密码修改。
1.4在线列表点击“在线列表”，显示如图:显示在线的用户列表。
1.5锁定点击“锁定”，显示如下图：只有输入正确的密码才可以再次进入系统；1.6注销用户点击“注销”，系统会将该用户退出并返回到用户登录页面第二章、信息发布2.1一键发布点击“信息发布”，显示如下图：输入预警标题，选择预警等级、预警类别，附件上传根据需要来是否进行上传，预警容的编辑。
光纤油气管道安全预警系统综合管理平台客户端操作手册V
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
光纤油气管道安全预警系统综合管理平台
客户端操作手册
编制：
校对：
审核：
批准：
北京航天易联科技发展有限公司
2013年11月05日
文件更改页
目录
一系统运行环境
1.1软件运行环境
系统：Windows2003/2008、WIN7
浏览器：及以上
1.2硬件运行环境
环境参数要求备注CPU 以上主频
内存2G以上可用内存
显卡128MB以上显存，无特殊要求
硬盘空间160G及以上可用空间
网络和服务器间100MB稳定带宽
二客户端安装说明
2.1INTRENET选项配置说明
2.1.1步骤一
打开IE浏览器点击“工具”/“internet选项”
2.1.2步骤二
选择后点击按钮
2.1.3步骤三
点击“安全”可信任站点下的“自定义级别”
2.1.4步骤四
将ACTIVEX控件和插件下的各项设置为开启状态。
2.2下载安装波形控件
2.2.1登录界面
在web地址栏里输入服务器IP地址:8080/Alarm/进入登陆界面。
2.2.2下载波形控件
点击波形控件弹出下载对话框，直接点击按钮
2.2.3弹出安全警告窗口
点击按钮继续安装（有的客户端安装时不会弹出此窗口）。
2.2.4安装波形控件
选择好安装目录后点击按钮，进行控件的安装。
三客户端运行说明
3.1系统登录
在用户登录界面输入用户名密码（初始用户名：admin，密码：admin2013）选择“登录”，进入系统。
注：首次运行客户端必须下载安装波形控件如上说明
3.2系统主界面
登录后进入系统个主界面，主界面包括实时监控菜单、电子地图菜单、报警日志菜单、操作日志菜单、运行日志菜单、系统管理菜单、帮助菜单等几个子项。
3.2.1实时监控菜单
点击实时监控，进入实时监控菜单；实时监控菜单主要包含设备列表区域、实时波形状态显示区域、报警信息显示区域等组成。
⏹设备列表区域：主要显示设备树及设备的在线状态
⏹实时波形显示区域：选择设备通道，点击拖放到右侧的波形显示区
域，就可以显示所选设备的实时波形状态。
⏹报警信息显示区域：主要显示报警信息及相关处理状态等
3.2.2电子地图菜单
点击电子地图选项，进入电子地图菜单；菜单主要包含设备列表区域、地图显示区域和报警信息显示区域等
⏹设备列表区域：主要显示设备树及设备的在线状态，双击设备通道自
动进入相应的管线地图显示。
⏹地图显示区域：主要是管线在电子地图及影像地图里的实时显示，当
有管线产生报警时，地图里的管线显示相应的提示状态，主要由影像切换、影像缩放、标签搜索、地图显示等部分组成。
⏹影像切换：主要完成电子地图和影像地图的切换
点击电子地图，进入电子地图显示，并可在电子地图里显示管线、进行缩放等
操作，当有报警产生时显示相应管线，并伴有报警窗口
点击影像地图，进入影像地图显示，并可在影像地图里显示管线、进行缩放等操作，当有报警产生时显示相应管线，并伴有报警窗口
⏹影像缩放：主要完成电子地图和影像地图的缩放显示，从1级—18级
的地图缩放显示
向上移动，放大地图；向下移动，缩小地图；
也可以通过鼠标滚轮进行地图
⏹标签搜索：输入相应的区域及设备进行搜索，地图里显示搜索的区域
或管线设备
⏹地图显示区域：主要是电子地图、影像地图的显示区域，主
要显示地图状态、相应的管线状态及报警显示状态、相应相
应设备的信息等。
⏹报警弹出窗口：当有报警产生时，弹出报警窗口，显示报警
时间、区域等信息及报警处理预案，操作员根据情况进行相
应的报警处理，可以查看报警的波形图，也可以切换到电子地图中显示实时报警的地理位置信息。
右侧为报警处理预案，可根据实际报警情况做相应的报警转发处理。
⏹报警信息显示区域：主要显示报警信息及相关处理状态等
3.2.3报警日志
点击报警日志选项，进入报警日志菜单；主要完成报警日志的查询及导出打印等操作。
⏹首先选择想要查询的设备通道
⏹然后选择想要查询的时间段，及报警类型
⏹点击查询，右侧将显示查询的结果
⏹双击查询到的报警信息，可弹出报警的历史波形及当时的处理预案
⏹也可以选择导出EXCELL表、打印、生成统计表等，完成报警报表的
导出、打印、统计等功能。
➢点击导出excell,弹出导出对话框，填写名称及位置后进行导出
➢点击打印，进入报警打印菜单，对报警信息进行打印
➢点击生成统计报表，自动进行报表统计；可以进行分设备统计、分通道统计、分时统计、分天统计、分月统计等。
3.2.4操作日志
点击操作日志选项，进入操作日志菜单；主要完成系统操作日志的查询
⏹首先选择想要查询的区域
⏹然后选择想要查询的时间段
⏹点击查询，右边区域就会显示出相应的用户登录及操作信息。
3.2.5运行日志
⏹点击运行日志选项，进入运行日志菜单；主要完成系统操作日志的
查询
⏹选择开始时间和结束时间后点击按钮
⏹弹出系统运行日志
3.2.6系统管理
点击系统管理选项，进入系统管理菜单；系统管理主要完成对系统的设备、用户、地图及报警设置的管理，主要包含设备管理、用户管理、人员管理、书签管理、通用配置等
⏹设备管理：主要完成设备的增加、修改、删除等操作。
➢添加区域：在设备根目录下右键新建区域。
弹出新建区域对话框，添加区域名称后保存，添加完成。
➢添加设备：在相应的区域上右键添加设备
弹出新建设备对话框，填写设备的相应信息，完
成设备添加
添加设备通道：在设备上点击右键弹出设置菜
单，点击自动获取通道后自动获取设备的通道
➢通道编辑，右键通道，选择编辑进入通道修
改编辑菜单
填写相应的信息对通道进行编辑
区域、设备的编辑删除等同上，在相应的区域或
设备右键编辑，进行编辑修改。
⏹用户管理：点击用户管理进入用户管理界面，主要完成用户的增加、
修改、删除等工作
➢新建用户组：在想添加用户组的区域上右键添加用户组
弹出用户组菜单，填写用户组名、用户组角色（分为管理员、会员用户、操作用户等）用户组权限（根据实际情况选择），确定添加完成
➢增加用户：在想添加用户的组上右键添加用户
弹出添加用户对话框，填写相应的用户名、密码、人员描述、联系电话等信息后确定添加完成。
➢修改及删除：在想要修改或删除的用户、用户组上右键进行修改及删除操作。
⏹人员管理：人员管理主要是对操作人员和管理人员的集中管理区域，
主要对人员信息，联系方式、部门等进行详细的记录描述，其主要作用为记录用户的详细信息，对报警上传或下发的进行管理。
当有报警发生时系统可以选择像相关的负责任发送报警信息其对应关系如下：
本区主责任人——报警区域的主责任人
本区责任人——报警区域的责任人
上段主要负责人——上级区域的主要负责人
上段责任人——上级区域的责任人
在选择想要添加人员的区域，在区域上右键点击添加人员按钮
弹出人员信息对话框，填写相应的人员信息，联系电话，选择级别（主责任人及责任人对应报警弹出窗口报警处理相对应）
⏹书签管理：在管线的沿线添加油站、油库等标签，方便地图里进行搜索查
找
⏹通用配置：主要完成报警的相关配置工作，主要有修改密码、报警音
管理、日志管理、报警日志弹出设置等组成
➢修改密码：可重新设置密码
➢报警音管理：根据需要添加、修改报警音
➢日志管理：设置保留的天数
➢报警日志弹出设置：
➢管道数据管理：点击新增菜单，弹出新增管道数据对话框，选择想要增加的管线数据，命名管道名称后点击确定，完成管道数据添加（删除管道，复选上想要删除的管线，点击删除菜单，完成管线的删除）
上。
