缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole ）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
（5）风速较大，无挡风装置。
（6）焊接速度太快，冷却快速。
（7）火花飞溅粘在喷嘴，造成气体乱流。
（8）气体纯度不良，含杂物多（特别含水分）。
（4）减小干伸长度，调整适当气体流量。
（5）加装挡风设备。
（6）降低速度使内部气体逸出。
（7）注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以延长喷嘴寿命。
（8）CO2纯度为99.98%以上，水分为0.005%以下。
埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂质。
（2）焊剂潮湿。
（3）焊剂受污染。
（4）焊接速度过快。
（5）焊剂高度不足。
（6）焊剂高度过大，使气体不易逸出（特别在焊剂粒度细的情形）。
（7）焊丝生锈或沾有油污。
（8）极性不适当（特别在对接时受污染会产生气孔）。
（1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。
（2）约需300℃干燥（3）注意焊剂的储存及焊接部位附近地区的清洁，以免杂物混入。
（4）降低焊接速度。
（5）焊剂出口橡皮管口要调整高些。
“焊接材料烘焙记录”填写说明与依据
焊条、熔嘴、焊剂和药芯焊丝等在使用前，必须按产品使用说明书及有关工艺文件的规定进行烘干，对其烘焙过程进行记录。
烘焙记录内容包括：烘焙方法、烘干温度、烘干时间、实际烘焙时间和保温要求等。
一、表格解析
1.责任部门
项目工程部。
2.提交时限
焊材使用前填写完成。
二、填写依据
1.规范名称
（1）《钢结构工程施工质量验收规范》（GB 50205）
（2）《建筑钢结构焊接技术规程》（JGJ 81）
2.相关要求
（1）低氢型焊条烘干温度应为350℃～380℃，保温时间应为1.5～2h，烘干后应缓冷放置于110℃～120℃的保温箱中存放、待用；使用时应放置于保温筒中；烘干后的低氢型焊条在大气中放置时间超过4h应重新烘干；焊条重复烘干次数不宜超过2次；受潮的焊条不应使用。
（2）对于酸性焊条，在焊接规程中没有明确规定。
一般对于未受潮的酸性焊条可以不烘焙，但现场施工条件有限，焊条存放容易受潮，对受潮的酸性焊条应进行烘干，烘干温度150℃左右，烘干时间1.5～2h。
含有纤维素型焊条（如J 425）的烘干温度应控制在100℃～120℃左右。
（3）烘焙记录应由现场焊接操作人员进行记录。
焊材烘干温度一览表TD-577、TD-656、TD-707铸铁低氢系T-CAST 0.5% 300～350℃30～60分钟石墨系T-CAST50、T-CAST70、T-CAST100 1.5% 70～100℃30～60分钟镍基低氢系TNC-70A、TNC-70B、TNC-70C、TNM-10、TNM-9、TN-110、TNM-17、TNC-60 0.15% 350～400℃30～60分钟埋弧焊剂烧结型TF-385，565（碳钢用）350℃60分钟烧结型TFS-300（不锈钢用）200～300℃60分钟缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
二、缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊（1）电流太强。
（2）焊条不适合。
（3）电弧过长。
（4）操作方法不当。
（5）母材不洁。
（6）母材过热。
（1）使用较低电流。
（2）选用适当种类及大小之焊条。
（3）保持适当的弧长。
（4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。
（5）清除母材油渍或锈。
（6）使用直径较小之焊条。
CO2气体保护焊（1）电弧过长，焊接速度太快。
（2）角焊时，焊条对准部位不正确。
（3）立焊摆动或操作不良，使焊道二边填补不足产生咬边。
焊材的烘焙管理制度范文
1、焊条的烘焙
焊条烘焙温度应按使用说明书的要求执行。
在焊条烘焙过程中，箱内初始温度不得大于100℃，应缓慢加热，保温，缓慢冷却，严禁突然放入高温炉中或突然冷却，以免药皮开裂，经烘干的焊材应放入另一个100℃的低温箱内存放并随取随用。
对于焊条烘焙原始温度、升温速度、保温时间应认真记录，并有交接班签字手续，不同规格的焊条在同一烘箱内必须有明显标记，不得混淆。
2、焊条的烘焙温度和时间无特殊要求时，按下表进行（有特殊要求按工艺进行）

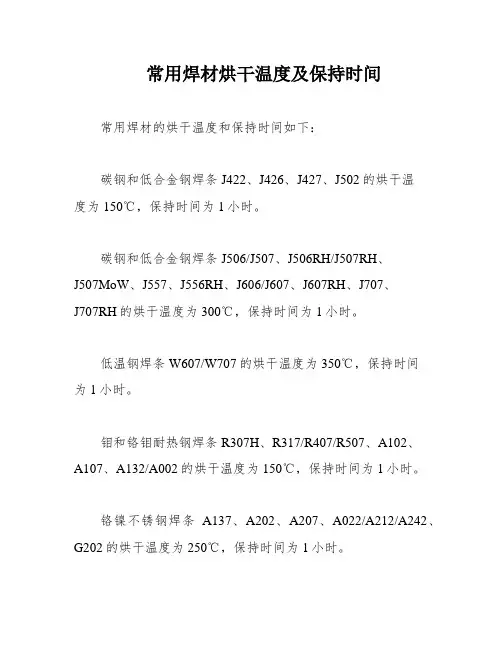

常用焊材烘干温度及保持时间
3、焊剂的烘焙
焊剂在使用前必须进行烘焙，烘焙前按要求将焊剂清理干净。
焊剂的烘焙温度和保温时间按上表进行（有特殊要求的按工艺进行）。
4、烘烤焊条取出保温箱4小时内未使用完的焊条应重新按上表工艺要求烘培。
焊条烘焙一般不得超过两次，二次烘焙的焊材应做标记，避免三次烘焙，并不得发生药皮脱落现象。
5、焊剂烘焙后，生产中连续使用时间不得超过24小时，否则重新烘焙，但高温烘焙不得超过三次，下班前应将焊剂送交焊材二级库放入箱内保温。
6、焊材的烘焙过程必须做好记录，并保证车间领用的烘焙材不超过规定时间。
我司常用焊材烘焙要求一览表注：若超出上列表中所示的焊材类别，则按照产品说明书具体要求进行烘干处理min50100150200250300℃不锈钢焊条烘干温度时间曲线50100150200250300350400℃低氢碱性焊条烘干温度时间曲线二．焊材二级库应具备的条件1．根据焊材的库存情况，及时进行补充，保证焊材库存量，焊材质保书应该同焊条一起到货。
2．焊接材料入库时，应检查焊接材料的包装有无损坏，并核对牌号、批号、规格及数量，确认无误后方可入库。
3．焊接材料保管员必须将焊接材料的入库时间、品种、牌号、批号详细记录在焊接材料入库登记账上，并签名。
4．所有的焊接材料，要按种类、牌号、批号、规格和进货时间分类码垛存放，并应有明确标记，避免混放。
5．仓库内应设有经过检定合格并在有效期内的温度计，湿度计和良好的通风，除湿装置，湿度计和温度计放在去湿机的斜对面，并定期进行检查，保证库房的温、湿度符合存储要求。
6．焊条仓库室温不低于5℃，相对湿度保持在60%以下，每天上午下午各检查一次，并按下表做好记录，发现不符合要求时应及时调整。
7．焊材摆放离地面应在300mm以上，离墙壁也在300mm以上，码垛间距150mm便于经常检查，做到日清月洁。
搬运焊条时，要轻拿轻放，防止包装物破损药皮脱落。
8．焊条分类摆放到架上，要贴好标签，以便查看取用。
9．入库后的焊条如超过保存期（最长时间为一年），保管人员应书面通知质量管理部检验员进行检查，确认合格后方可继续发放使用，否则不准出库。
10．对特殊使用的材料，如奥氏体不锈钢、双相钢、镍基合金钢、铜及铜合金焊条等应单独存放，同时保管过程中防止锈蚀、失效和过期，并分类保管，严禁混杂。
三．烘焙的控制要求及焊材在温箱中的摆放要求1．焊条必须经过烘焙才能发放使用。
2．焊条的使用应根据日常需量进行启封烘焙，一次烘焙量不可过多，焊条启封后应立即烘焙。
3．焊条烘焙的具体方法按制造厂的说明书规定进行。
最新整理焊接材料烘焙规范及操作规程
1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：
焊条类别
酸性焊条
碱性焊条
碱性不锈钢焊条
保温时间
1h
1h
1h
烘干温度
70~xxxx℃
350-400℃
xxxx~250℃
注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h
3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接
放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
焊接材料烘焙规及操作规程1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规，则按下表的烘干规进行：注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规的焊条进行烘干，对烘干规相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
附件17：焊接材料回收制度焊接材料回收制度为了节省焊材，保证焊接工程质量，保持安全、清洁、文明的施工环境，特制定焊材回收制度。
1、每个焊工只允许领用、退回自己本人使用的焊材，不允许几个焊工所需的焊材由一个焊工领用、退回，并要求当天退回剩余焊材及焊材头。
2、焊工在焊接施工过程中，不得乱抛乱丢焊材头及剩余焊材，必须放回焊条保温筒，下班后交回焊材库，由焊材管理人员点收，并填好《焊材回收记录单》。
3、焊接时，焊条头、焊丝头焊后余留长度不得超过60mm，特殊位置焊接时，允许部分焊材头剩余长度超过这个限度。
4、焊条回收率：要求地面组装阶段达到97%，安装阶段不得低于95%。
达到这个要求的，按实际回收数给予适当奖励；焊丝回收，一根焊丝回收带色标的两根焊丝头，回收要求同焊条头。
奖励金额按实际回收数给予适当奖励。
焊接材料烘焙规范及操作规程(新版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0256焊接材料烘焙规范及操作规程(新版)1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：焊条类别酸性焊条碱性焊条碱性不锈钢焊条保温时间1h1h1h烘干温度70~150℃350-400℃150~250℃注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
XXX图文设计本文档文字均可以自由修改。
焊条烘焙温度与时间焊接材料烘焙规范及操作规程1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：焊条类别酸性焊条碱性焊条碱性不锈钢焊条保温时间1h 1h 1h烘干温度70~150℃350-400℃150~250℃注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
附件17：焊接材料回收制度焊接材料回收制度为了节省焊材，保证焊接工程质量，保持安全、清洁、文明的施工环境，特制定焊材回收制度。
1、每个焊工只允许领用、退回自己本人使用的焊材，不允许几个焊工所需的焊材由一个焊工领用、退回，并要求当天退回剩余焊材及焊材头。
2、焊工在焊接施工过程中，不得乱抛乱丢焊材头及剩余焊材，必须放回焊条保温筒内，下班后交回焊材库，由焊材管理人员点收，并填好《焊材回收记录单》。
3、焊接时，焊条头、焊丝头焊后余留长度不得超过60mm，特殊位置焊接时，允许部分焊材头剩余长度超过这个限度。
4、焊条回收率：要求地面组装阶段达到97%，安装阶段不得低于95%。
