梯形螺纹车削方法嘿，朋友们！今天咱来聊聊梯形螺纹车削方法。
这可是个技术活啊，但别怕，听我慢慢道来。
你想想看，车削梯形螺纹就好比雕琢一件艺术品。
咱得小心翼翼，又得有技巧。
首先呢，得准备好合适的刀具，这就像战士上战场得有把趁手的兵器一样。
刀具选不好，那可就麻烦啦，就好比拿着钝刀砍柴，费劲不说，还不一定能砍得好。
然后呢，就是调整机床啦。
机床就像是咱的舞台，得布置得妥妥当当才能开始精彩表演呀。
把转速、进给啥的都调好，可不能马虎。
接下来就是真正开始车削啦。
这时候要稳住心神，就跟走钢丝一样，不能有丝毫大意。
一点一点地进刀，看着铁屑慢慢卷起来，心里那个成就感呐！要是不小心进刀太快或者太慢，那可就出岔子咯，就像走路一脚深一脚浅，容易摔跤。
在车削的过程中，要时刻注意观察。
这就好比开车得时刻盯着路况，稍有不慎就可能出问题。
观察螺纹的形状、尺寸，一旦发现不对劲，赶紧调整。
还有啊，冷却也很重要。
车削的时候会产生热量，就像人跑步会出汗一样。
不及时冷却，刀具和工件都可能受损。
咱再打个比方，车削梯形螺纹就像建房子，每一步都要稳稳当当，一砖一瓦都不能马虎。
从基础开始，一点点往上建，最后才能建成坚固漂亮的房子。
车削过程中也可能遇到各种问题，比如刀具磨损啦、尺寸不对啦。
这时候可不能慌，要冷静分析，找出问题所在，然后想办法解决。
这就跟咱生活中遇到困难一样，不能退缩，得勇敢面对。
总之啊，梯形螺纹车削可不是一件容易的事儿，但只要咱有耐心、有技巧，就一定能做好。
这可是咱机械人的看家本领之一呀！所以，大家都加油吧，让咱们在梯形螺纹车削的道路上越走越远，越走越稳！。

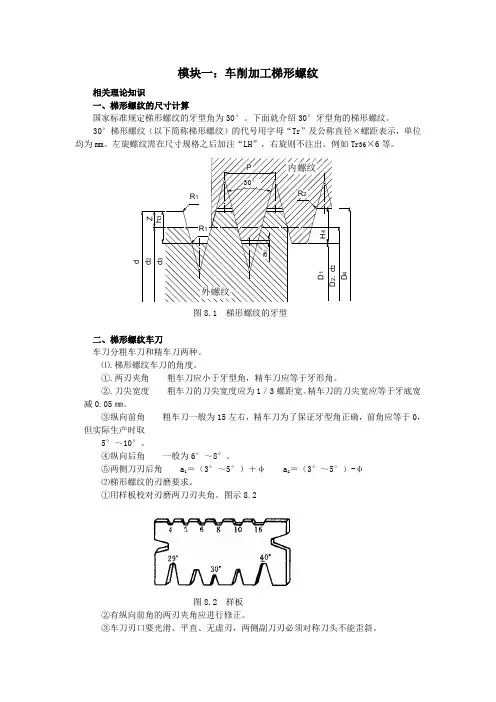

模块一：车削加工梯形螺纹相关理论知识一、梯形螺纹的尺寸计算国家标准规定梯形螺纹的牙型角为30°。
下面就介绍30°牙型角的梯形螺纹。
30°梯形螺纹（以下简称梯形螺纹）的代号用字母“T r ”及公称直径×螺距表示，单位均为mm 。
左旋螺纹需在尺寸规格之后加注“LH ”，右旋则不注出。
例如T r36×6等。
图8.1 梯形螺纹的牙型二、梯形螺纹车刀车刀分粗车刀和精车刀两种。
⑴.梯形螺纹车刀的角度。
①.两刃夹角 粗车刀应小于牙型角，精车刀应等于牙形角。
②.刀尖宽度 粗车刀的刀尖宽度应为1／3螺距宽。
精车刀的刀尖宽应等于牙底宽减0.05㎜。
③纵向前角 粗车刀一般为15左右，精车刀为了保证牙型角正确，前角应等于0，但实际生产时取5°～10°。
④纵向后角 一般为6°～8°。
⑤两侧刀刃后角 a 1＝（3°～5°）＋φ a 2＝（3°～5°）-φ ⑵梯形螺纹的刃磨要求。
①用样板校对刃磨两刀刃夹角。
图示8.2图8.2 样板②有纵向前角的两刃夹角应进行修正。
③车刀刃口要光滑、平直、无虚刃，两侧副刀刃必须对称刀头不能歪斜。
梯形螺纹牙型④用油石研磨去各刀刃的毛刺。
相关实践知识梯形螺纹的轴向剖面形状是一个等腰梯形，一般作传动用，精度高；如车床上的长丝杠和中小滑板的丝杠等。
一、螺纹的一般技术要求（1）螺纹中径必须与基准轴颈同轴，其大径尺寸应小于基本尺寸。
（2）车梯形螺纹必须保证中径尺寸公差。
（3）螺纹的牙形角要正确。
（4）螺纹两侧面表面粗糙度值要低。
二、梯形螺纹车刀的选择和装夹1、车刀的选择通常采用低速车削，一般选用高速钢材料。
（1）高速钢梯形螺纹粗车刀为了便于左右切削并留有精车余量，刀头宽度应小于槽底宽W。
（2）高速钢梯形螺纹精车刀车刀纵向前角γp=0°,两测切削刃之间的夹角等于牙型角。
