数控车床车削梯形螺纹

1.用数控车床加工梯形螺纹的方法与技巧摘要：通过对G32 指令格式及说明、梯形螺纹的参数的计算、借刀量的计算、加工程序的编写等内容介绍了用G32 指令加工梯形螺纹的的步骤和方法，其核心是利用刀具的偏移—借刀量来改变梯形螺纹刀的进刀方式，从而加工出合格的螺纹。

关键词：G32；参数；借刀量；程序用普通机床加工梯形螺纹费时、费力，对工人操作机床的熟练程度和技术要求也较高，而且加工的工件质量较低且不稳定。

为改变这种情况，我们使用数控车床加工梯形螺纹，结果加工的工件质量稳定且高，降低了工人的劳动强度，提高了生产效率。

FANUC 数控系统螺纹加工指令有G32、G76、G92 三个，在这里只对G32 指令进行简单的探讨。

1 G32 指令格式及使用说明格式：G32-X(U)-Z(W)-F式中：X(U)、Z(W) —螺纹切削的终点坐标值；F —螺纹导程。

G32 加工螺纹的一个循环分4 个程序段完成，如图1 所示，即：G0 X20；（X 轴快速进刀）G32 X20 Z44 F4;（螺纹切削加工）G0 X24;（X 轴快速退刀）G0 Z5；（Z 轴快速退刀），提醒注意：设定δ1、δ2 的数值要合适恰当。

图1 车刀走刀路线2 梯形螺纹参数的计算以图2 为例说明梯形螺纹参数的计算。

图2 零件图表1 梯形螺纹参数表名称代号计算公式计算结果/mm螺距牙顶间隙大径中径小径牙高Pacdd2d3h4 mm0.25 mm公称直径d2 =d-0.5Pd3=d-2hh=0.5P+ac40.25222017.502.253 采用偏移刀具的方法加工梯形螺纹G32 加工螺纹的进刀是直进法，如图3 所示，这种进刀法是车刀的三棱同时切削，容易产生震动和扎刀现象。

如采用偏移刀具的方法，即使车刀沿着Z轴方向移动一定的量（普通车床中的借刀量），那么车刀的进刀方式就变成图4 所示的方式，这样车刀的两棱切削能有效的防止震动和扎刀，提高了梯形螺纹的质量。

图3 车刀直进法图4 车刀斜进法以表2 为例说明借刀量的计算：总借刀量的计算：h×tan150=2.25×0.2679=0.603 mm每刀借刀量的计算：ap×tan150每刀借刀量的数值如表2 所示。

梯形螺纹的数控车削机械制造技术系王照信梯形螺纹的加工在车床螺纹加工中占着基础性的地位，本文从数控车削的角度主要介绍和探讨了梯形螺纹加工的几种进刀方法以及如何灵活利用参数编程的方法来加工内外梯形螺纹。

一、梯形螺纹加工的几种进刀方法在梯形螺纹加工中当螺距小于4mm和精度要求不高的工件，可用一把梯形螺纹车刀，并用少量的左右进给法车削。

当螺距大于4mm和精度要求高的梯形螺纹，一般采用粗精分刀车削的方法。

下面结合普通车床梯形螺纹的加工经验来讨论一下数控车削梯形螺纹的几种进刀方法。

1、左右切削法：车削P<8mm梯形螺纹时常采用左右切削法，可以防止因三刃切削而产生的振动和扎刀现象如图(a)所示。

2、车直槽法：用左右切削法时，每次横向进刀时，车刀都必需向左或向右做微量移动，很不方便，因此，粗车时可以用矩形螺纹刀先车出螺旋直槽，槽底径等于小径，然后用梯形螺纹刀左右车出两侧面，如图(b)所示。

3、车阶梯槽：车削P>8mm梯形螺纹时，可用头宽度小于P/2的矩形螺纹车刀，用车直槽法车至接近螺纹中径处，再用头宽等于槽宽W的矩形螺纹刀车至接近螺纹牙高，然后用梯形螺纹精车刀车螺纹两侧，如图(c)所示。

4、直进分层左右进刀法：如图(e)所示，可以用梯形螺纹粗车刀，先在牙中线处直进刀，然后左右进刀，切削时单刃切削，不易扎刀，每侧留出精车余量0.1左右，然后再精车。

5、沿侧面斜进分层单向进刀法：如图(d)所示，可以用梯形螺纹粗车刀，先沿牙一侧斜向进刀，然后单向进刀，切削时单刃切削，不易扎刀，每侧留出精车余量0.1左右，然后再精车。

4、5方法相比，4、5二、梯形螺纹的程序编制FANUC系统螺纹加工所用的指令主要为G32、G92、G76，对于G92、G76切梯形螺纹由于其轨迹比较单一，编程比较简单，这里不做介绍。

这里主要是利用G32指令结合变量编程的方法来编制多种轨迹的螺纹加工程序。

下面就以加工梯形螺纹Tr36×6配合为例，介绍如何在FANUC0IMATETC系统的数控车床上车削梯形螺纹。

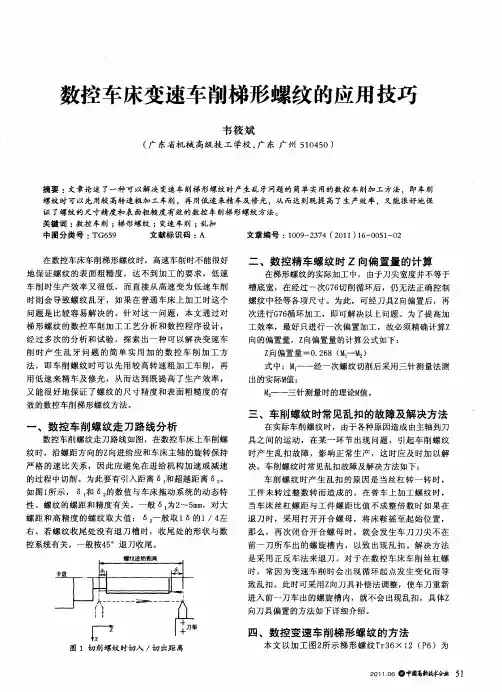

梯形螺纹在数控车床上的变速车削加工，很实用的技巧我们知道，在数控车床上车削梯形螺纹工件，高速车削时不能很好地保证螺纹的表面粗糙度，达不到加工的要求，低速车削时生产效率又很低，而直接从高速变为低速车削时则会导致螺纹乱牙。

本人经过试验，变速车削时的乱牙问题可以用一种简单实用的方法加以解决，车削螺纹时可以先用较高转速车削，再用低速来精车及修光，从而提高了生产效率，并很好地保证了螺纹的尺寸精度和表面粗糙度。

变速车削梯形螺纹的方法 1下面以加工梯形螺纹Tr36×6为例，介绍如何在CST980T系统的数控车床上变速车削梯形螺纹。

车削的梯形螺纹工件如图1所示。

由于此梯形螺纹的螺距较小，可采用斜进搭配刀法加工，因GSK980T系统的G76螺纹切削复合循环指令就是以斜进方式进刀的，故可采用G76指令，粗车梯形螺纹时编程如下，留出精车余量。

G00 X40 Z-20；G76 P010030 Q80 R0.05；G76 X29 Z-85 P3500 Q100 F6；G00 X200 Z50；粗车完成后，如果此时将转速直接调到低速调用原程序精车，则一定会乱牙，发生崩刃或撞车事故，故我们在低速车削之前要解决车刀乱牙问题。

考虑到低速车削时车刀进给速度很慢，我们可以用肉眼来观察车削时螺纹车刀与螺纹牙形槽是否对准，具体操作方法如下：(1)改变工件坐标系，使车刀车螺纹时不接触工件表面，粗车后将粗车刀停在位置X200 Z50处，此时在录入方式下输入G50 X192后执行，即改变了坐标系，相当于将坐标系原点沿X轴正方向移动了4mm，也就是稍大于一个牙高的距离。

此时将车床主轴转速调低，如调到25r/min，重新运行程序，粗车刀将车不到工件表面，在接近工件表面的位置移动。

如图2所示。

(2)使车刀与车出的梯形螺纹槽重新对正，由于车刀进给速度很慢，此时我们可以看出车刀与原先车出的梯形螺纹槽是不重合的，车刀偏移了一小段距离，如图2所示，目的就是要使车刀重新对准车出的梯形螺纹槽。

数控车床上加工梯形螺纹数控车床是现代工业生产中常见的一种加工设备，它具有高效、精准、自动化等特点，广泛应用于各种机械零部件的制造。

在数控车床上加工梯形螺纹是数控机床加工技术中比较常见的一种工艺，本文将对数控车床上加工梯形螺纹的相关知识进行介绍。

一、梯形螺纹的基本概念梯形螺纹是一种常见的机械连接件，它具有角度大、承载能力强、自锁性好等特点，在各种机械传动系统中得到了广泛应用。

梯形螺纹由两个部分组成，即螺纹母线和螺纹齿。

其中，螺纹母线是螺旋形状的基准线，螺纹齿是沿着螺纹母线形成的齿槽。

梯形螺纹的截面形状为梯形，因此得名梯形螺纹。

二、数控车床梯形螺纹加工的工艺流程数控车床梯形螺纹加工是一项复杂的工艺，需要严格按照下列流程进行操作：1、选择合适的加工刀具和夹具。

梯形螺纹加工需要使用梯形刀片和加工夹具。

2、进行数控编程。

为了保证梯形螺纹的精度和效率，必须按照标准的数控工艺进行编程。

编程时需要注意螺纹的螺距、大径、小径等参数。

3、确定加工工艺参数。

梯形螺纹加工过程中，需要准确设置加工速度、进给速度、切削深度等参数。

这些参数的设置需要根据加工材料、加工刀具、产品要求等因素进行综合考虑。

4、调整机床和夹具。

在开始加工前，需要根据加工流程的需要，对机床和夹具进行仔细调整，保证加工质量和效率。

5、进行加工试制。

在实际加工前需要进行少量的试制，验证加工程序的正确性，以及加工过程中是否有误差和问题。

6、进行正式加工。

经过试制试验后，进入正式加工程序。

在加工过程中需要持续监测加工质量和时间，及时调整机床和加工参数。

7、加工结束。

加工完成后需要进行产品质量检查，包括尺寸、形状、表面光洁度、加工精度等检测。

检测合格后，进行包装和出库。

三、数控车床梯形螺纹加工的常见问题在实际加工过程中，常会遇到各种问题和困难，例如螺纹切削难度大、切削热量过大、加工精度低等。

为了保证梯形螺纹的质量和效率，必须解决这些问题。

以下是几个常见的问题和对策：1、螺纹切削难度大。

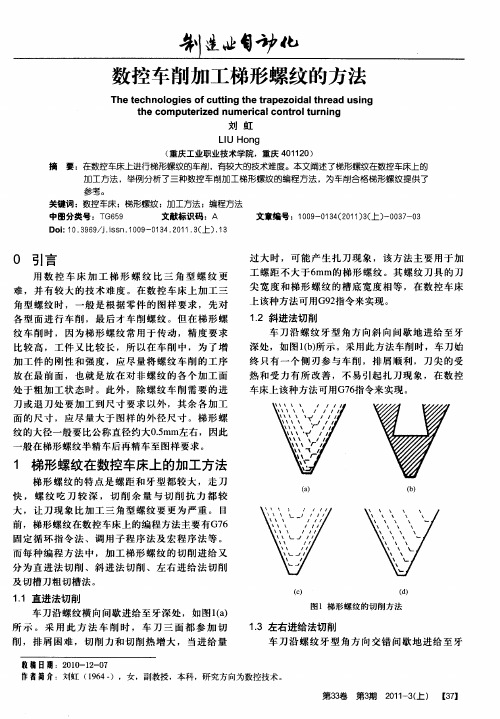

数控车床上加工梯形螺纹内容摘要：在数控车床上加工梯形螺纹是一个全新的课题，本文通过对梯形螺纹加工的工艺分析和加工方法的研讨，探索出一套可以在数控车床上加工出合格梯形螺纹的方法在普通车床的生产实习过程中,加工梯形螺纹课题是最基本的实习课题，但在数控车床实习过程中，常常由于加工工艺方面的原因,却很少进行梯形螺纹的加工练习，甚至有人提出在数控车床上不能加工梯形螺纹，显然这种提法是错误的.其实，只要工艺分析合理，使用的加工指令得当，完全可以在数控车床上加工出合格的梯形螺纹。

一、梯形螺纹加工的工艺分析1。

梯形螺纹的尺寸计算梯形螺纹的代号梯形螺纹的代号用字母“Tr”及公称直径×螺距表示，单位均为mm。

左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。

例如Tr36×6,Tr44×8LH等.国标规定,公制梯形螺纹的牙型角为30°。

梯形螺纹的牙型如图（1)，各基本尺寸计算公式如表1—1。

图1 梯形螺纹的牙型2。

梯形螺纹在数控车床上的加工方法直进法螺纹车刀X向间歇进给至牙深处（如图2a）。

采用此种方法加工梯形螺纹时,螺纹车刀的三面都参加切削，导致加工排屑困难，切削力和切削热增加，刀尖磨损严重。

当进刀量过大时，还可能产生“扎刀”和“爆刀”现象。

这种方法数控车床可采用指令G92来实现，但是很显然,这种方法是不可取的。

斜进法螺纹车刀沿牙型角方向斜向间歇进给至牙深处（如图2b）。

采用此种方法加工梯形螺纹时,螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，在车削中不易引起“扎刀"现象。

该方法在数控车床上可采用G76指令来实现。

交错切削法螺纹车刀沿牙型角方向交错间隙进给至牙深（如图2c）。

该方法类同于斜进法,也可在数控车床上采用G76指令来实现.切槽刀粗切槽法该方法先用切槽刀粗切出螺纹槽（（如图2d）,再用梯形螺纹车刀加工螺纹两侧面。

这种方法的编程与加工在数控车床上较难实现。

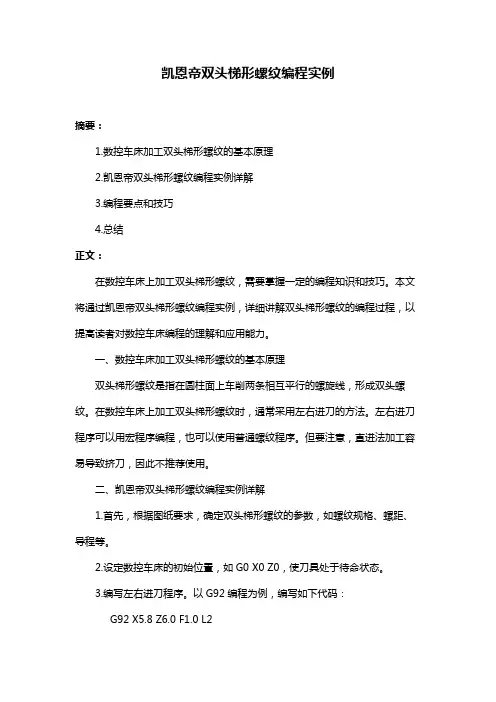

凯恩帝双头梯形螺纹编程实例摘要：1.数控车床加工双头梯形螺纹的基本原理2.凯恩帝双头梯形螺纹编程实例详解3.编程要点和技巧4.总结正文：在数控车床上加工双头梯形螺纹，需要掌握一定的编程知识和技巧。

本文将通过凯恩帝双头梯形螺纹编程实例，详细讲解双头梯形螺纹的编程过程，以提高读者对数控车床编程的理解和应用能力。

一、数控车床加工双头梯形螺纹的基本原理双头梯形螺纹是指在圆柱面上车削两条相互平行的螺旋线，形成双头螺纹。

在数控车床上加工双头梯形螺纹时，通常采用左右进刀的方法。

左右进刀程序可以用宏程序编程，也可以使用普通螺纹程序。

但要注意，直进法加工容易导致挤刀，因此不推荐使用。

二、凯恩帝双头梯形螺纹编程实例详解1.首先，根据图纸要求，确定双头梯形螺纹的参数，如螺纹规格、螺距、导程等。

2.设定数控车床的初始位置，如G0 X0 Z0，使刀具处于待命状态。

3.编写左右进刀程序。

以G92编程为例，编写如下代码：G92 X5.8 Z6.0 F1.0 L2其中，X5.8表示初始位置，Z6.0表示加工深度，F1.0表示进给速度，L2表示螺纹长度。

4.编写左螺纹加工程序。

以G76编程为例，编写如下代码：G76 P(m)(r)(a) Q(dmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(d) F(f)其中，m表示螺纹类型（双头），r表示刀尖半径，a表示左右进刀角度，dmin表示最小切削直径，d表示梯形螺纹槽底直径，i表示刀具补偿，k 表示下一刀的初始位置，f表示进给速度。

5.编写右螺纹加工程序。

与左螺纹加工程序类似，只需将G76编程中的m 值改为双头，并调整相应的参数即可。

6.结束加工，编写如下代码：M30三、编程要点和技巧1.刀尖宽度要小于梯形螺纹槽底的宽度，以保证左右进刀余量。

2.左右进刀时，注意调整刀具的初始位置和角度，避免切削过程中出现刀具碰撞。

3.加工双头梯形螺纹时，可采用G92编程方法，简化编程过程。

数控车床梯形螺纹切削及编程方法应用[摘要] 从梯形螺纹在数控车床中的各种加工方法进行比较，从而找到既能达到加工精度，又便于在数控车床中编程，还能提高加工效率的加工方法。

[关键词] 数控车床梯形螺纹切削编程前言梯形螺纹加工是车削加工中一项基本技术，但由于数控车床的加工方式，特别是经济型数控车床在加工梯形螺纹中的局限较多，因此，梯形螺纹的编程及加工都成为了难加工技术。

本文中主要研究了在GSK980T数控系统中如何进行梯形螺纹编程、加工及精度控制。

一、梯形螺纹的切削方法车削加工梯形螺纹的切削方法有很多，一般有单刀完成和多刀完成两种。

图一1、单刀完成：这种方法对于螺距小于4mm的梯形螺纹可行，当螺距大于4mm后由于切削力和刀具磨损的影响，单刀完成则效果不好。

具体方法有以下几种：直进法：如图一a所示，刀具采用与牙型槽等宽的尺寸，加工时只做横向进刀。

这种方法在加工加工梯形螺纹时，螺纹的牙型精度较高，但由于三刀刃均参与切削，切削力过大容易导致加工变形，只在小螺距螺纹加工时采用。

斜进法：如图一b所示，刀具采用与牙型槽等宽的尺寸，加工中刀具纵向和横向做复合进刀。

这种方法在加工中刀具只有两面刀刃受力，可适当减小切削力，但由于两刃切削，刀具的磨损程度不同，加工中易出现刀尖角发生变化，而造成牙型精度较差。

这种方式只在梯形螺纹粗加工或螺纹精度不高时采用。

左右切削法：如图一c所示，刀具采用与牙型槽等宽的尺寸，加工中刀具纵向双向及横向做复合进刀。

这种方式加工刀具受力情况与斜进法相似，较易加工出梯形螺纹。

但该方式要求刀具纵向左右两侧移动结合横向进刀，对操作者技术要求较高，需多次操作后才能熟练掌握。

2、多刀组合法：一般梯形螺纹加工均采用这种方式。

组合方式很多，如单刀加工中的三种只做为粗加工，留一定余量后再采用精加工刀具完成加工。

再如图一d所示，这也是多刀组合中的一种，先用小切刀切直槽再用与牙型等宽的螺纹刀具加工。

二、螺纹编程指令在GSK980T数控系统中，提供了三个加工螺纹的编程指令，分别是逐段加工螺纹指令G32、螺纹加工循环指令G92、复合循环指令G76。

G76在数控车床上车梯形螺纹的应用摘要：针对在数控车床上加工梯形螺纹时容易出现扎刀等现象，通过斜进分层切削解决了加工过程中梯形螺纹车刀各切削刃的受力分配问题，有效避免了扎刀现象；同时采用参数化程序编辑方式使得梯形螺纹数控车削G76可以适用于各种内外梯形螺纹的加工，从而降低了梯形螺纹的数控编程和加工难度。

关键词：梯形螺纹数控车参数化 G76 分层切削FANUC Oi系统加工程序引言梯形螺纹是机械行业中用于各种传动机构中的一种典型的传导螺纹，一般其螺纹的内、外螺纹成对出现。

由于梯形螺纹牙型深、螺距大，加工时容易出现3刃同时切削现象，在实际数控车削过程中容易产生振动。

如果工艺和加工安排不合理，由于其切削热和切削力过大，容易导致刀尖严重磨损，甚至产生扎刀现象，严重地影响梯形螺纹加工质量与效率。

一、数控车加工梯形螺纹的难点1数控车不能直接使用普通车床的梯形螺纹加工方法加工普通车床所使用的梯形螺纹加工方法如左右切削法、直槽法、阶梯槽法等都不能直接用于数控车。

因为数控车取消了普通车床上的机械传动链，通过装在主轴末端的同步传动带与主轴脉冲编码器连接，从而构成了主轴与大滑板传动丝杆之间的传动链。

主轴脉冲编码器在车螺纹时，同时输出两路信号：一路是按编程人员在加工程序中给定的主轴转速和螺距值，确定伺服电机的转速，保证主轴和伺服电机两种转速形成严格的传动比；另一路是控制z轴的定位，保证螺纹车刀在多次循环切削过程中，车刀刀尖始终在螺旋槽内而不乱牙。

如果在加工过程中因出现扎刀或刀具损坏需要更换螺纹车刀而使数控车床停止旋转时，主轴脉冲编码器停止工作，上述两路信号停止输出，此时重新安装的螺纹车刀就很难准确地落在前一把螺纹车刀车出的螺旋槽内，从而加大对刀难度，甚至出现乱牙现象。

2 数控车削加工中梯形螺纹车刀容易出现扎刀现象由于数控车床上没有小滑板装置，无法实现梯形螺纹车刀在切削过程中的左右移动，导致车刀的3条切削刃同时参加切削，从而产生很大的切削力，出现扎刀现象。
