外墙外保温建筑构造(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除10J121：外墙外保温建筑构造图集编号10J121图集名称外墙外保温建筑构造定价元开本16 开主编单位中国建筑标准设计研究院图集咨询图集购买内容简介10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。

本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。

上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。

随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。

整合后的图集更容易查找，使用更方便。

本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。

本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。

本图集供设计及施工人员使用。

图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。

图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

房屋建筑学3基础构造与墙体构造1第一篇：房屋建筑学3基础构造与墙体构造1基础构造3.1 地基与基础的基本概念3.1.1 地基的分类基础：基础是建筑物的组成部分，它承受着建筑物的上部荷载，并将这些荷载传递给地基。

地基：支承建筑物重量的土层，地基不是建筑物的组成部分。

天然地基：凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。

人工地基：凡天然土层本身的承载能力弱，或建筑物上部荷载较大，须预先对土壤层进行人工加工或加固处理后才能承受建筑物荷载的地基称为人工地基。

人工加固地基通常采用压实法、换土法、打桩法等。

3.1.2 地基与基础的设计要求1、地基应具有足够的承载能力和均匀程度；2、基础应具有足够的强度和耐久性；3、经济技术要求。

3.2 基础的类型与构造3.2.1 基础的埋深基础的埋深：从设计室外地面至基础底面的垂直距离称为基础的埋置深度。

基础埋深不超过5m时称为浅基础,基础埋深大于5m时称为深基础。

基础埋深在一般情况下应不小于500mm。

3.2.2 基础的分类与构造按材料及受力特点分类：１、刚性基础：由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低。

其基础底面尺寸的放大应根据材料的刚性角来决定。

刚性角：是指基础放宽的引线与墙体垂直线之间的夹角，如图3-2中的α角。

凡受刚性角限制的基础称为刚性基础。

刚性角可以用基础放阶的级宽与级高之比值来表示。

不同材料和不同基底压力应选用不同的宽高比（见教材表3-1）。

大放脚的做法一般采用每两皮砖挑出1/4砖长或每两皮砖挑出1/4与一皮砖挑出1/4砖长相间砌筑。

图3-2 刚性基础２、柔性基础：用钢筋混凝土制作的基础。

钢筋混凝土的抗弯性能和抗剪性能良好，可在上部结构荷载较大、地基承载力不高以及有水平力和力矩等荷载的情况下使用，为了节约材料可将基础做成锥形，但基础最薄处不得小于200mm；或做成阶梯形，但每级步高为300～500mm，故适宜在基础浅埋的场合下采用（图3-3）。

墙体—墙身的细部构造知识- 结构理论（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。

墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。

1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。

由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。

因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。

吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。

a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。

1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。

当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。

当内墙两侧地面出现高差时，还应设竖向防潮层。

墙身防潮层的位置如图3—2所示。

图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。

此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。

第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。

第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。

如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。

图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。

2. 熟悉墙体与楼板的连接关系。

3. 熟悉墙体和楼地面的饰面构造层次与材料做法。

4. 熟悉墙身构造的设计要点和步骤。

5. 熟悉墙身大样图的识读，增强图纸表达能力。

学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。

2. 墙与楼板的连接构造。

3. 墙体和楼地面饰面材料的选用与常用做法。

4. 墙体大样图的主要内容和标注。

二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。

层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。

外墙为砖墙，其厚度不小于240mm。

楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。

采用木门窗。

内外墙均做抹灰饰面。

楼地面做法、散水（明沟）自定。

设计中所需的其它条件自定。

三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。

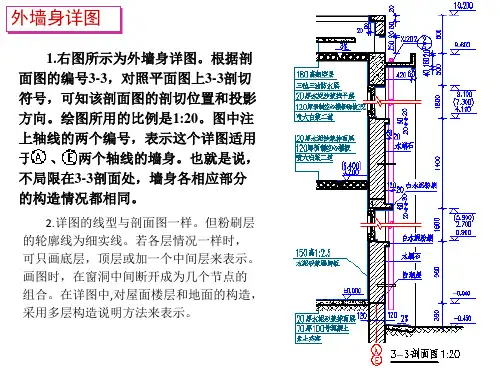

按建筑制图标准，绘制外墙身节点详图，如图１－１所示。

要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。

详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。

（1）用引出线注明勒脚做法，标明勒脚高度。

（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（3）表示出防潮层的位置，注明做法。

（4）用多层构造引出线注明地坪层的各层做法。

（5）标注室内外地面标高。

2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

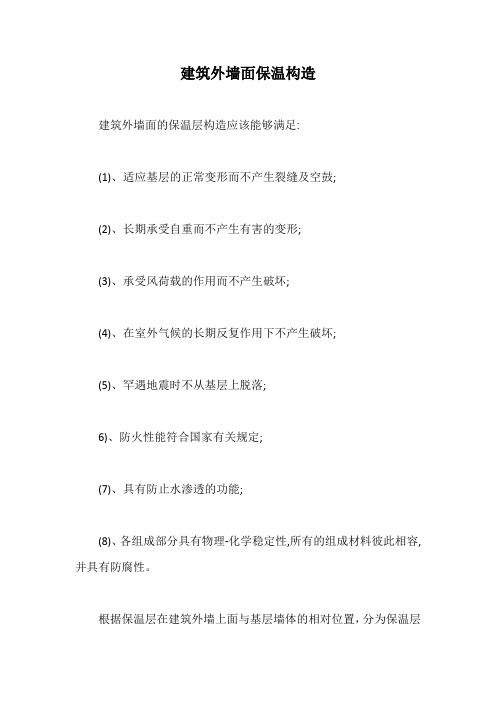

建筑外墙面保温构造建筑外墙面的保温层构造应该能够满足:(1)、适应基层的正常变形而不产生裂缝及空鼓;(2)、长期承受自重而不产生有害的变形;(3)、承受风荷载的作用而不产生破坏;(4)、在室外气候的长期反复作用下不产生破坏;(5)、罕遇地震时不从基层上脱落;6)、防火性能符合国家有关规定;(7)、具有防止水渗透的功能;(8)、各组成部分具有物理-化学稳定性,所有的组成材料彼此相容,并具有防腐性。

根据保温层在建筑外墙上面与基层墙体的相对位置，分为保温层设在外墙的内侧,称作内保温;设在外墙的外侧,称作外保温;设在外墙的夹层空间中,称作中保温。

1、外墙内保温构造(1)、硬质保温制品内贴施工工艺:在外墙内侧用胶贴剂粘贴增强石膏聚苯复合保温板等硬质建筑保温制品,然后在其表面抹粉刷石膏,并在里面压入中碱玻纤涂塑网格布(满铺),最后用腻子嵌平,做涂料。

由于石膏的防水性能较差,因此在卫生间、厨房等较潮湿的房间内不宜使用增强聚苯石膏板。

(2)、保温层挂装施工工艺:先在外墙内侧固定衬有保温材料的保温龙骨,在龙骨的间隙中填入岩棉等保温材料,然后在龙骨表面安装纸面石膏板。

外墙内保温的优点是不影响外墙外饰面及防水等构造的做法,但需要占据较多的室内空间,减少了建筑物的使用面积,而且用在居住建筑上,会给用户的自主装修造成一定的麻烦。

2、外墙外保温构造外墙外保温比起内保温来,其优点是可以不占用室内使用面积,而且可以使整个外墙墙体处于保温层的保护之下,冬季不至于产生冻融破坏。

但因为外墙的整个外表面是连续的,不像内墙面那样可以被楼板隔开。

同时外墙面又会直接受到阳光照射和雨雪的侵袭,所以外保温构造在对抗变形因素的影响和防止材料脱落,以及防火等安全方面的要求更高。

常用外墙外保温构造有以下几种:(1)、保温浆料外粉刷施工工艺:先在外墙外表面做一道界面砂浆,然后粉胶粉聚苯颗粒保温浆料等保温砂浆。

如果保温砂浆的厚度较大，应当在里面钉入镀锌钢丝网,以防止开裂(但满铺属网时应有防雷措施)。

建筑外墙工程施工技术建筑外墙是建筑物的外立面，不仅是建筑物的外观部分，还具有保温、防水、防火、防腐、装饰等功能。

因此，建筑外墙工程施工至关重要，需要严格按照规范和标准进行操作。

本文将从外墙构造、施工工艺、材料选择等方面介绍建筑外墙工程施工技术。

一、外墙构造1. 面层构造常见的外墙面层构造主要包括砌体墙体、幕墙系统、板材干挂系统等。

其中，砌体墙体是传统的外墙构造方式，主要由砖、混凝土砌块、缝面砂浆等材料构成。

幕墙系统是现代建筑中常见的外墙构造方式，主要由铝合金、玻璃、密封胶等材料构成。

板材干挂系统使用的板材主要包括岩棉板、硅酸钙板、麻芯板等。

2. 绝缘层构造绝缘层主要是用于外墙的保温和防水，在外墙面层之内、结构层之外设置的保温隔热材料。

常用的绝缘材料包括聚苯板、聚氨酯泡沫、玻璃棉等。

3. 构造件外墙构造件主要包括外露构件、隐蔽构件等。

外露构件是在建筑外墙面层之外、结构层之内露出的构造件，主要包括窗、门、玻璃幕墙、阳台等；隐蔽构件是在建筑外墙结构之内的构造件，主要包括不可见的柱、梁、梁板等。

二、施工工艺1. 外墙面层施工（1）砌体墙体施工砌体墙体的施工主要包括墙体基础处理、砌筑砌体、墙体保温、涂料装饰等工序。

砌筑砌体时，要注意砌缝的均匀、墙面的垂直、平整度和墙角的拐角平整度。

墙体保温时，要选择适宜的绝缘材料，进行垂直、水平错缝敷设，并保证保温材料的整体性和密封性。

（2）幕墙系统施工幕墙系统的施工主要包括铝合金构件的加工、玻璃的安装、密封胶的填充等工序。

铝合金构件的加工时，要保证构件的尺寸精度和平整度；玻璃的安装时，要注意安装位置的准确性和密封胶的填充均匀性。

（3）板材干挂系统施工板材干挂系统的施工主要包括板材的安装、固定构件的设置、防水处理等工序。

板材的安装时，要保证板材的平整度和拼缝的均匀性；固定构件的设置时，要注意设置位置的准确性和连接件的牢固性；防水处理时，要选用适宜的防水材料，进行垂直、水平错缝处理。

《建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。

已知：室内外高差450㎜，窗台距室内地面900㎜高，室内地坪从上至下分别为：20㎜厚1:2水泥砂浆面层，C10素混凝土80㎜厚，100㎜厚3:7灰土，素土夯实。

要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。

各种节点的构造做法很多，可任选一种做法绘制。

图中必须标明材料、做法、尺寸。

图中线条、材料符号等，按建筑制图标准表示。

字体应工整，线型粗细分明。

比例：1:10。

（二）设计内容和深度本设计用3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。

2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等）。

3．画出定位轴线及轴线圈。

4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。

5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。

6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。

7．标注详图名及比例。

（三）评分细则优：（１）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。

（４）每个图下标注有图名及比例。

良：（１）按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注较正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向基本正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。

（４）每个图下标注有图名及比例。

一、外墙砌体构造做法
1、外墙：采用200厚、B06级加气混凝土砌块，M5专用配套砂浆砌筑。

二、外墙保温隔热构造做法
1、8厚1:2.5水泥砂浆找平层（加5%防水粉）；
2、20厚聚苯颗粒保温涂料；
3、4厚抗裂砂浆；
4、1.0厚聚合物水泥基防水涂膜；
5、5厚聚合物水泥砂浆防水层；
6、喷涂外墙涂料面层；
三、外挑阳台楼面保温隔热构造做法
1、结构楼板；
2、聚苯颗粒保温浆料，厚30mm；
3、10厚1:2.5水泥砂浆找平层；
4、10厚铺防滑地砖楼面，干水泥擦边；
四、屋面保温隔热构造做法
1、结构屋面板；
2、1:8水泥陶粒建筑找坡，最薄处30厚；
3、20厚1:2.5水泥砂浆找平层；
4、基层处理剂：氯丁胶稀释液；
5、1.5厚聚氯乙烯防水卷材；
6、35厚聚苯乙烯泡沫塑料保温隔热板；
7、满铺无纺布一层；
8、40厚C25 配筋细石砼（掺减水剂，双向配￠4@150，每6米设缝，密封胶嵌缝）
9、铺浅色500×500地砖（5厚聚合物水泥砂浆铺贴，水泥砂浆勾缝）
五、门窗
1、铝合金门窗框（98系列），内嵌无色透明中空玻璃（6mm+9mm+6mm）
2、施工单位：深圳市兴派建筑工程有限公司
六、室内照明
采用T5型（电子镇流器）格栅荧光灯。

外墙外保温建筑构造本文介绍了国家建筑标准设计图集《外墙外保温建筑构造》（编号10J121），该图集是根据国家建筑节能设计相关规范和标准编制的。

本图集替代了02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。

本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。

该图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。

本图集供设计及施工人员使用。

该图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、XXX 《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

该图集包括七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。

本图集的修订和整合，符合国家对外墙外保温的新要求和标准的修订，更方便使用和查找。

本文介绍了各种不同材料的外保温系统，包括EPS板、XPS板、PUR板、胶粉EPS颗粒保温浆料、EPS钢丝网架板、保温装饰板等。

每种材料都有对应的保温层厚度选用表和窗口节点构造，外墙转角构造等相关信息。

此外，还提供了一些通用节点和附录，如外墙平均传热系数计算和外墙外保温主要材料性能指标等。

EPS板保温层厚度选用表、XPS板保温层厚度选用表和PUR板保温层厚度选用表中，提供了不同厚度的保温层对应的保温效果和建议使用场景。

为了更好地适应不同的设计需求，每种材料的保温层厚度选用表都提供了多个选项。

A1型窗口节点构造（涂料）和A1型外墙转角构造（涂料）以及A2型窗口节点构造（面砖）和A2型窗套、外墙转角（面砖）提供了不同涂料和面砖材料下的窗口节点构造和外墙转角构造方案。
