《高层建筑外立面保温施工方案（外墙保温板）》一、项目背景随着人们对居住和办公环境舒适度要求的不断提高，建筑节能成为了现代建筑发展的重要方向。
高层建筑由于其高度和体量较大，外立面保温施工对于降低能源消耗、提高室内舒适度至关重要。
本项目为某高层建筑，总建筑面积[X]平方米，地上[X]层，地下[X]层。
为了提高建筑的保温性能，降低能源消耗，决定对外立面进行保温施工，采用外墙保温板作为保温材料。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和设计要求，编制施工方案，并进行技术交底。
- 对施工人员进行培训，使其掌握外墙保温板的施工工艺和技术要求。
（2）材料准备- 根据施工图纸和设计要求，确定外墙保温板的规格、型号和数量，并进行采购。
- 准备好粘结剂、锚固件、耐碱玻纤网格布等辅助材料。
（3）现场准备- 清理施工现场，确保墙面平整、干燥、无油污、无灰尘等。
- 安装好施工用的脚手架和安全防护设施。
2. 基层处理（1）对墙面进行检查，如有裂缝、空鼓等缺陷，应进行修补。
（2）用水泥砂浆对墙面进行找平，平整度误差不得超过 4mm。
（3）在墙面上涂刷界面剂，增强保温板与基层的粘结力。
3. 保温板粘贴（1）根据墙面尺寸和保温板规格，进行排版设计，确定保温板的粘贴位置。
（2）在保温板背面涂抹粘结剂，涂抹面积不得小于保温板面积的 40%。
（3）将保温板粘贴在墙面上，用手轻轻挤压，使粘结剂均匀分布，并保证保温板与墙面之间的粘结牢固。
（4）保温板粘贴应自下而上进行，错缝粘贴，相邻保温板之间的缝隙不得大于 2mm。
4. 锚固件安装（1）在保温板粘贴 24 小时后，进行锚固件安装。
（2）根据设计要求，确定锚固件的数量和位置，用电钻在墙面上打孔，孔深应大于锚固件长度的 20mm。
（3）将锚固件插入孔内，用螺丝刀拧紧，使锚固件与保温板牢固连接。
5. 耐碱玻纤网格布铺设（1）在保温板表面涂抹一层抹面砂浆，厚度为 2-3mm。
（2）将耐碱玻纤网格布铺设在抹面砂浆上，用抹子将其压入抹面砂浆中，使其与抹面砂浆充分结合。
11J122外墙内保温建筑构造11J122：外墙内保温建筑构造图集编号11J122图集名称外墙内保温建筑构造定价49.00 元开本16 开主编单位o中国建筑标准设计研究院本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。
图集内容包括五种外墙内保温系统：1.复合板内保温系统2.保温板内保温系统3.保温砂浆内保温系统4.喷涂硬泡聚氨酯内保温系统5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。
图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。
本图集具有以下几方面特点：1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。
2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。
3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。
备注替代03J122目录目录1总说明3名词解释9A－复合板内保温系统复合板内保温系统说明A-1窗口节点构造A-5平面转角节点A-7踢脚保温节点A-9复合板内保温系统保温层厚度选用表A-10B－保温板内保温系统保温板内保温系统说明B-1窗口节点构造B-5平面转角节点B-7踢脚、楼梯间及地下室顶板保温B-9保温板内保温系统保温层厚度选用表B-10C－保温砂浆内保温系统保温砂浆内保温系统说明C-1窗口节点构造C-5平面转角节点C-6踢脚、地下室顶板保温C-7保温砂浆内保温系统保温层厚度选用表C-8D－喷涂硬泡聚氨酯内保温系统喷涂硬泡聚氨酯内保温系统说明D-1窗口节点构造D-4平面转角节点D-5踢脚、地下室顶板保温D-6喷涂硬泡聚氨酯内保温系统保温层厚度选用表D-7 E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明E-1窗口节点构造（轻钢龙骨）E-5平面转角节点（轻钢龙骨）E-6窗口节点构造（断热龙骨）E-7平面转角节点（断热龙骨）E-9玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表E-10通用节点窗帘杆安装节点F-1窗台板、窗套节点F-2凸窗保温详图F-3洗池、脸盆安装详图F-4座便器水箱、吊柜安装详图F-5暖气片、开关盒、管卡安装详图F-6阳角接缝构造F-7外墙热桥的保温构造措施F-8附录外墙内保温主要材料性能指标附录1-1墙体的传热系数和热惰性指标限值附录2主要城市所处气候分区附录3外墙平均传热系数计算附录4相关技术资料样张网友推荐网友【yyl2004】点评：现在的开发商比较喜欢外保温，一是经济效益，增加建筑面积，另外，避免热量中的热桥，但是技术性能要求没有外墙外侧应用那么严格，造价较低，而且升温（降温）比较快，适合于间歇性采暖的房间使用。
一、编制依据及工程概况（一）编制依据《建筑抗震设计规范》（GB50011—2001）《建筑装饰装修工程质量验收规范》（GB50210—2001）《建筑节能工程施工质量验收规范》GB50411-2007《建筑结构荷载规范》（GB5009—2001）《高层民用建筑设计防火规范》（GB50045—1995）《建筑工程施工质量验收统一标准》（GB50300—2001）《外墙外保温建筑构造（一）》（02J121—1）《外墙外保温工程技术规范》（JGJ 144—2004）《江苏省应用外墙外保温粘贴饰面砖做法技术规定》苏建科[2008]295号江苏省建筑节能工程地方标准及建筑节能工程施工质量验收资料要求及有关外保温工程招标文件、图纸设计、国家强制性标准。
（二）工程概况1、工程名称：建设单位：设计单位：监理单位：施工单位：2、工程特点（1）金色港湾连云安置小区工程：1#~4#楼为四栋11层小高层住宅楼工程，剪力墙结构。
外墙填充墙为200厚MU7.5混凝土空心砌块，砌体砂浆为M5混合砂浆。
外墙保温采用XR无机保温砂浆（导热系数0.052）东南西外墙及冷桥部位30mm，北外墙及冷桥部位40mm，凸窗上下挑拨30mm。
建筑外墙饰面为面砖饰面。
（2）6#、7#、8#、9#、10#、11#、13#、14#、15#、16#、17#、18#楼为6层多层住宅楼工程，砖混结构。
墙体为±0.000以下采用MU15混凝土实心砖，M15水泥砂浆，墙体为±0.000以上采用MU10KP1型粘土多孔砖，M10、M7.5混合砂浆。
外墙保温采用XR无机保温砂浆（导热系数0.052）东南西外墙及冷桥部位20mm，北外墙及冷桥部位25mm，凸窗上下挑拨20mm。
建筑外墙饰面为面砖饰面。
建筑抗震设防裂度为七度，抗震设防类别为丙类，建筑结构使用年限为50年，标准层高为2.9m,本工程耐火等级为二级。
二、施工准备1、现场准备：1）结构验收已完成，墙体已砌筑完成，水电安装预埋完成；2）结构外观、砌体等基层处理完成，平整度、垂直度、阴阳角满足抹灰要求；3）墙面脚手架孔、穿墙孔、墙面缺损处用水泥砂浆修整完成。

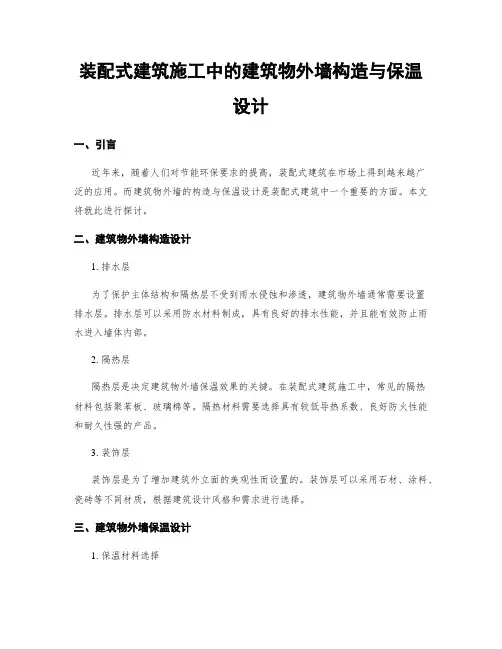

装配式建筑施工中的建筑物外墙构造与保温设计一、引言近年来，随着人们对节能环保要求的提高，装配式建筑在市场上得到越来越广泛的应用。
而建筑物外墙的构造与保温设计是装配式建筑中一个重要的方面。
本文将就此进行探讨。
二、建筑物外墙构造设计1. 排水层为了保护主体结构和隔热层不受到雨水侵蚀和渗透，建筑物外墙通常需要设置排水层。
排水层可以采用防水材料制成，具有良好的排水性能，并且能有效防止雨水进入墙体内部。
2. 隔热层隔热层是决定建筑物外墙保温效果的关键。
在装配式建筑施工中，常见的隔热材料包括聚苯板、玻璃棉等。
隔热材料需要选择具有较低导热系数、良好防火性能和耐久性强的产品。
3. 装饰层装饰层是为了增加建筑外立面的美观性而设置的。
装饰层可以采用石材、涂料、瓷砖等不同材质，根据建筑设计风格和需求进行选择。
三、建筑物外墙保温设计1. 保温材料选择保温材料的选择非常重要，它直接影响着建筑物外墙的保温效果。
在装配式建筑施工中，聚氨酯泡沫板、挤塑聚苯乙烯板等是常见的保温材料。
需要综合考虑导热系数、防火性能、环保性等因素进行选择。
2. 保温层厚度为了提高建筑物外墙的保温效果，保温层需要具备一定的厚度。
然而，在装配式建筑施工中，由于空间限制和运输要求，通常无法设置过厚的保温层。
因此，在设计过程中需要权衡各种因素，确保既能满足隔热需求又能符合实际施工条件。
3. 密封处理为了确保建筑物外墙构造与隔热层之间存在良好的密封性能，密封处理十分关键。
通过使用密封胶、膨胀胶带等密封材料，可以防止冷、热桥效应的发生，提高保温效果。
四、建筑物外墙构造与保温设计案例分析以某装配式建筑项目为例，该项目采用轻钢结构和EPS（聚苯乙烯）泡沫板作为隔热材料进行施工。
在外墙构造设计上，选择了排水层、隔热层和装饰层组成。
隔热层厚度根据实际情况确定，并通过对保温材料的使用更好地控制了墙体导热系数。
同时，在施工过程中进行严密的密封处理，确保了建筑物外墙具备良好的气密性和防水性能。
外墙外保温施工（复合岩棉防火保温板、石材玻璃铝板幕墙饰面）本施工方案为幕墙复合岩棉防火保温板外墙外保温系统施工，采用岩棉板作为保温层，运用胶粘剂粘贴和锚栓固定相结合的工艺与基层墙体连接固定，并由抹面胶浆和双层增强用玻纤网布复合成抹面层，石材/玻璃/铝板幕墙饰面。
岩棉板外墙外保温系统基本构造图:外墙1（石材幕墙有保温）1、干挂石材固定于不锈钢构件上2、幕墙支撑结构,钢支架上固定不锈钢构件3、3mm+3mm厚聚合物抗裂(防水）砂浆压入耐碱玻纤网格布(首层增加一层耐碱玻纤网格布)膨胀螺钉固定4、35/40/45mm厚复合岩棉防火保温板（燃烧等级为A级）5、15mm厚水泥砂浆粘结层6、200mm厚混凝土双排孔砌块外墙2（幕墙有保温）冷桥部分1、干挂石材固定于不锈钢构件上2、幕墙支撑结构,钢支架上固定不锈钢构件3、3mm+3mm厚聚合物抗裂(防水）砂浆压入耐碱玻纤网格布(首层增加一层耐碱玻纤网格布)膨胀螺钉固定4、35/40/45mm厚复合岩棉防火保温板（燃烧等级为A级）（采用粘贴和锚栓相结合的固定方法）（冷桥部位使用）5、15mm厚水泥砂浆粘结层6、400mm厚钢筋混凝土，热镀锌方钢支架与现浇混凝土予埋钢板焊牢7、20mm厚水泥石灰砂浆（DPM5.0混合砂浆）1、基层墙面要求及处理（1）系统对基层面要求由于外墙外保温系统抹面层和饰面层的偏差很大程度上取决于基层，为保证保温工程的质量，保温层要求铺在坚实、平整的表面上，采用M7.5水泥砂浆进行找平，表面不压光。
基层面要求：A、水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓、无渗水。
B、基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。
C、基层面具一定强度，表面抗拉强度不小于0.5Mpa。
D、基层面无油污、浮尘或空鼓的疏松层等其他异物。
2、保温工程施工条件与准备2.1施工条件1. 基层墙面基层墙面应坚实平整，水泥砂浆找平层的平整度和垂直度应符合相关标准的要求，基层墙面及其水泥砂浆找平层已经按照规范要求验收合格。

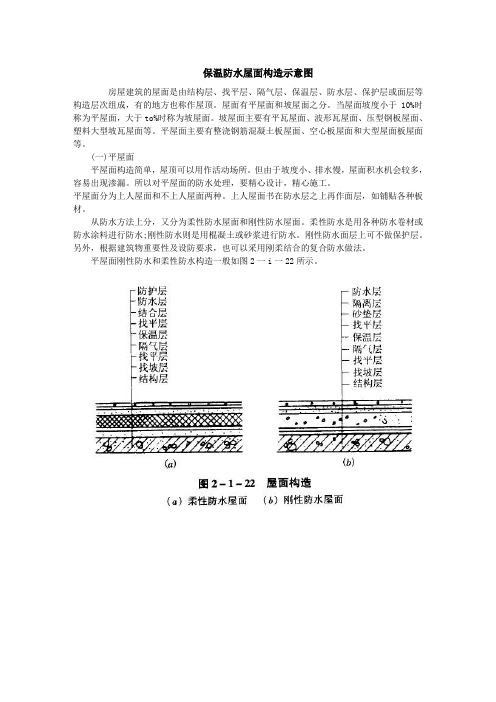

保温防水屋面构造示意图
房屋建筑的屋面是由结构层、找平层、隔气层、保温层、防水层、保护层或面层等构造层次组成，有的地方也称作屋顶。
屋面有平屋面和坡屋面之分。
当屋面坡度小于10%时称为平屋面，大于to%时称为坡屋面。
坡屋面主要有平瓦屋面、波形瓦屋面、压型钢板屋面、塑料大型坡瓦屋面等。
平屋面主要有整浇钢筋混凝土板屋面、空心板屋面和大型屋面板屋面等。
(一)平屋面
平屋面构造简单，屋顶可以用作活动场所。
但由于坡度小、排水慢，屋面积水机会较多，容易出现渗漏。
所以对平屋面的防水处理，要精心设计，精心施工。
平屋面分为上人屋面和不上人屋面两种。
上人屋面书在防水层之上再作面层，如铺贴各种板材。
从防水方法上分，又分为柔性防水屋面和刚性防水屋面。
柔性防水是用各种防水卷材或防水涂料进行防水;刚性防水则是用棍凝土或砂浆进行防水。
刚性防水面层上可不做保护层。
另外，根据建筑物重要性及设防要求，也可以采用刚柔结合的复合防水做法。
平屋面刚性防水和柔性防水构造一般如图2一i一22所示。
11J122外墙内保温建筑构造11J122：外墙内保温建筑构造图集编号11J122图集名称外墙内保温建筑构造定价49.00 元开本16 开主编单位o中国建筑标准设计研究院本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。
图集内容包括五种外墙内保温系统：1.复合板内保温系统2.保温板内保温系统3.保温砂浆内保温系统4.喷涂硬泡聚氨酯内保温系统5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。
图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。
本图集具有以下几方面特点：1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。
2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。
3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。
备注替代03J122目录目录1总说明3名词解释9A－复合板内保温系统复合板内保温系统说明A-1窗口节点构造A-5平面转角节点A-7踢脚保温节点A-9复合板内保温系统保温层厚度选用表A-10B－保温板内保温系统保温板内保温系统说明B-1窗口节点构造B-5平面转角节点B-7踢脚、楼梯间及地下室顶板保温B-9保温板内保温系统保温层厚度选用表B-10C－保温砂浆内保温系统保温砂浆内保温系统说明C-1窗口节点构造C-5平面转角节点C-6踢脚、地下室顶板保温C-7保温砂浆内保温系统保温层厚度选用表C-8D－喷涂硬泡聚氨酯内保温系统喷涂硬泡聚氨酯内保温系统说明D-1窗口节点构造D-4平面转角节点D-5踢脚、地下室顶板保温D-6喷涂硬泡聚氨酯内保温系统保温层厚度选用表D-7 E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明E-1窗口节点构造（轻钢龙骨）E-5平面转角节点（轻钢龙骨）E-6窗口节点构造（断热龙骨）E-7平面转角节点（断热龙骨）E-9玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表E-10通用节点窗帘杆安装节点F-1窗台板、窗套节点F-2凸窗保温详图F-3洗池、脸盆安装详图F-4座便器水箱、吊柜安装详图F-5暖气片、开关盒、管卡安装详图F-6阳角接缝构造F-7外墙热桥的保温构造措施F-8附录外墙内保温主要材料性能指标附录1-1墙体的传热系数和热惰性指标限值附录2主要城市所处气候分区附录3外墙平均传热系数计算附录4相关技术资料样张网友推荐网友【yyl2004】点评：现在的开发商比较喜欢外保温，一是经济效益，增加建筑面积，另外，避免热量中的热桥，但是技术性能要求没有外墙外侧应用那么严格，造价较低，而且升温（降温）比较快，适合于间歇性采暖的房间使用。

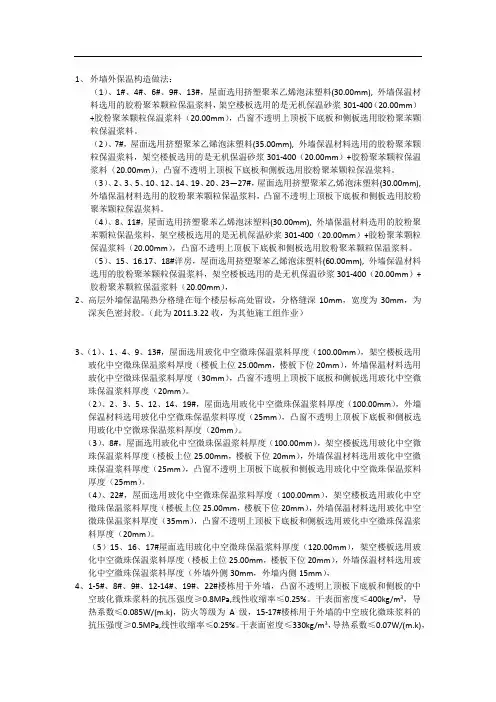

1、外墙外保温构造做法：（1）、1#、4#、6#、9#、13#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。
（2）、7#，屋面选用挤塑聚苯乙烯泡沫塑料(35.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。
（3）、2、3、5、10、12、14、19、20、23—27#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。
（4）、8、11#，屋面选用挤塑聚苯乙烯泡沫塑料(30.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm），凸窗不透明上顶板下底板和侧板选用胶粉聚苯颗粒保温浆料。
（5）、15、16.17、18#洋房，屋面选用挤塑聚苯乙烯泡沫塑料(60.00mm), 外墙保温材料选用的胶粉聚苯颗粒保温浆料，架空楼板选用的是无机保温砂浆301-400（20.00mm）+胶粉聚苯颗粒保温浆料（20.00mm），2、高层外墙保温隔热分格缝在每个楼层标高处留设，分格缝深10mm，宽度为30mm，为深灰色密封胶。
（此为2011.3.22收，为其他施工组作业）3、（1）、1、4、9、13#，屋面选用玻化中空微珠保温浆料厚度（100.00mm），架空楼板选用玻化中空微珠保温浆料厚度（楼板上位25.00mm，楼板下位20mm），外墙保温材料选用玻化中空微珠保温浆料厚度（30mm），凸窗不透明上顶板下底板和侧板选用玻化中空微珠保温浆料厚度（20mm）。

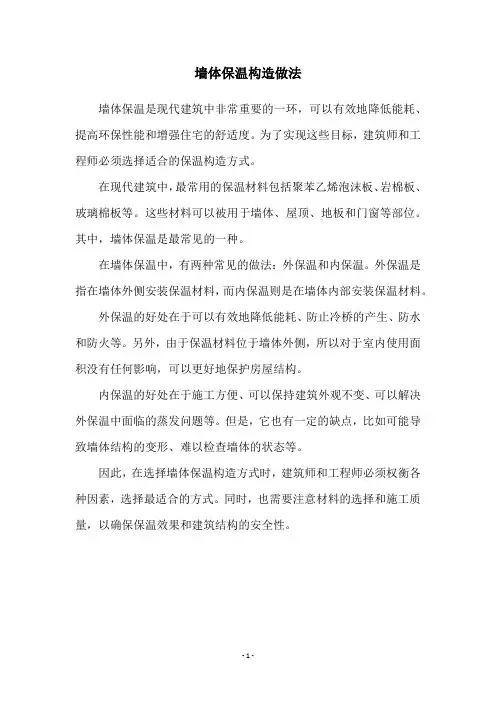

墙体保温构造做法
墙体保温是现代建筑中非常重要的一环，可以有效地降低能耗、提高环保性能和增强住宅的舒适度。
为了实现这些目标，建筑师和工程师必须选择适合的保温构造方式。
在现代建筑中，最常用的保温材料包括聚苯乙烯泡沫板、岩棉板、玻璃棉板等。
这些材料可以被用于墙体、屋顶、地板和门窗等部位。
其中，墙体保温是最常见的一种。
在墙体保温中，有两种常见的做法：外保温和内保温。
外保温是指在墙体外侧安装保温材料，而内保温则是在墙体内部安装保温材料。
外保温的好处在于可以有效地降低能耗、防止冷桥的产生、防水和防火等。
另外，由于保温材料位于墙体外侧，所以对于室内使用面积没有任何影响，可以更好地保护房屋结构。
内保温的好处在于施工方便、可以保持建筑外观不变、可以解决外保温中面临的蒸发问题等。
但是，它也有一定的缺点，比如可能导致墙体结构的变形、难以检查墙体的状态等。
因此，在选择墙体保温构造方式时，建筑师和工程师必须权衡各种因素，选择最适合的方式。
同时，也需要注意材料的选择和施工质量，以确保保温效果和建筑结构的安全性。
- 1 -。

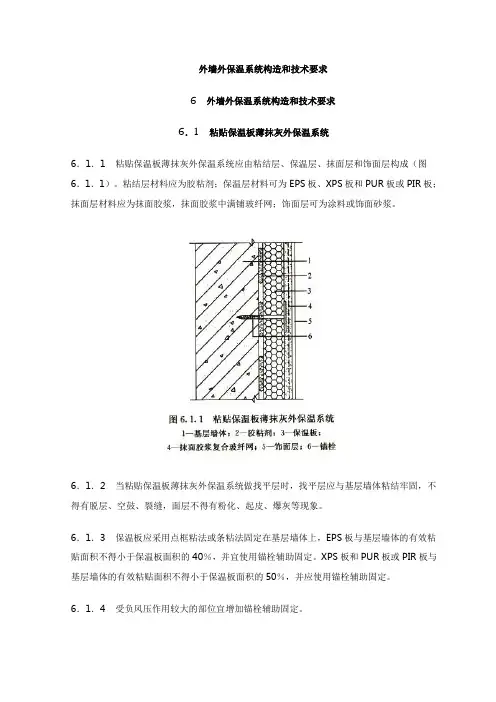

外墙外保温系统构造和技术要求6 外墙外保温系统构造和技术要求6．1 粘贴保温板薄抹灰外保温系统6．1．1 粘贴保温板薄抹灰外保温系统应由粘结层、保温层、抹面层和饰面层构成（图6．1．1）。
粘结层材料应为胶粘剂；保温层材料可为EPS板、XPS板和PUR板或PIR板；抹面层材料应为抹面胶浆，抹面胶浆中满铺玻纤网；饰面层可为涂料或饰面砂浆。
6．1．2 当粘贴保温板薄抹灰外保温系统做找平层时，找平层应与基层墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
6．1．3 保温板应采用点框粘法或条粘法固定在基层墙体上，EPS板与基层墙体的有效粘贴面积不得小于保温板面积的40％，并宜使用锚栓辅助固定。
XPS板和PUR板或PIR板与基层墙体的有效粘贴面积不得小于保温板面积的50％，并应使用锚栓辅助固定。
6．1．4 受负风压作用较大的部位宜增加锚栓辅助固定。
6．1．5 保温板宽度不宜大于1200mm，高度不宜大于600mm。
6．1．6 保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有松动。
6．1．7 XPS板内外表面应做界面处理。
6．1．8 墙角处保温板应交错互锁。
门窗洞口四角处保温板不得拼接，应采用整块保温板切割成形。
6．2 胶粉聚苯颗粒保温浆料外保温系统6．2．1 胶粉聚苯颗粒保温浆料外保温系统应由界面层、保温层、抹面层和饰面层构成（图6．2．1）。
界面层材料应为界面砂浆；保温层材料应为胶粉聚苯颗粒保温浆料，经现场拌合均匀后抹在基层墙体上；抹面层材料应为抹面胶浆，抹面胶浆中满铺玻纤网；饰面层可为涂料或饰面砂浆。
6．2．2 胶粉聚苯颗粒保温浆料保温层设计厚度不宜超过100mm。
6．2．3 胶粉聚苯颗粒保温浆料宜分遍抹灰，每遍间隔应在前一遍保温浆料终凝后进行，每遍抹灰厚度不宜超过20mm。
第一遍抹灰应压实，最后一遍应找平，并应搓平。
6．3 EPS板现浇混凝土外保温系统6．3．1 EPS板现浇混凝土外保温系统应以现浇混凝土外墙作为基层墙体，EPS板为保温层，EPS板内表面（与现浇混凝土接触的表面）并有凹槽，内外表面均应满涂界面砂浆（图6．3．1）。
外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。
挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。
一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。
EPS聚苯板外墙外保温构造：膨胀型聚苯乙烯板EPS：常用规格900～1200×600,厚度20～60mm,密度18～20kg/ m31 施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。
2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。
在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。
墙面平整度检查：阳角吊线：3 EPS板的固定方法⑴粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。
用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。
板应自下而上沿水平方向横向铺贴，错缝1/2板长。
粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。
点框法粘结剂涂抹示意：点框法涂抹粘结剂：EPS聚苯板的排列及错缝：⑵EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。
锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。
锚栓用量每平方米10层以下约6个，10～18层8个，19～24层10个，2 4层以上12个。
单个锚栓抗拉承载力极限值≥1. 5kN。
河北晨阳工贸集团有限公司是专业从事水性高档内外墙涂料及外墙外保温材料的研发、生产、销售、施工、服务为一体的综合性集团公司。
公司总部位于河北徐水，毗邻107国道、京深高速，交通便利。
公司技术力量雄厚，科研技术人员66人，中、高级职称的管理人员18人，项目经理8人和一支上千余人的施工队伍，其中高中级职称的工程技术人员占管理人员的80%以上。
公司先后获得“08年北京奥运工程涂料供应商”、“中国质量500强企业”、“国家优质工程百佳品牌材料供应商”、“河北省企业技术中心”、“河北省高科技企业”、“国际质量体系认证”、“职业健康安全管理体系认证”等诸多荣誉称号。
随着我国对建筑节能的日益重视，同时为满足越来越多的客户对外墙保温与面层装饰工程一体化的施工要求，公司成立了技术研发中心，并培养了一批高素质的施工队伍，从基层保温到面层涂料装饰为一体，凭借着多年的施工经验、成熟的市场渠道，已打造出具有晨阳特色的墙体保温与装饰一体化体系。
我公司将以不断的创新技术、严格的施工工艺、优质的售后服务，为我国的建筑节能和装饰事业作出应有的贡献。
三大外墙外保温系统简介一、EPS板外保温涂料饰面系统系统简介：EPS板薄抹灰外墙外保温系统是由干粉、保温板、耐碱玻纤网格布和饰面层组成的集墙体保温和装饰功能于一体的新型墙体外保温构造系统, EPS板薄抹灰外保温系统是国内外使用最普遍、技术上最成熟的外保温系统。
该系统用EPS板粘贴外墙外保温，具有整体保温效果好、导热系数小、不破坏保温层、隔断冷热桥、没有冷凝点、耐久性好等特点。
应用范围：该系统适用于基层为混凝土墙、轻质填充砌体、粘土砖等材料的新建建筑外墙外保温涂饰工程，也适用于既有建筑的节能改造。
施工工艺说明：简要施工流程：基面检查(处理)→挂基准线→粘贴EPS板→锚固件固定→聚苯板打磨、找平、清洁→第一遍抗裂抹面砂浆→铺贴玻纤网格布→第二遍抗裂抹面砂浆→饰面层施工→修缮、清理、验收。
1．基层处理1．基层墙体应坚实平整，墙面应清洁，清除灰尘、油污、空鼓及风化物等影响粘结强度的杂物。
外墙内保温施工方案最新版中交红钢城项目外墙内温施工方案一、工程概况本项目是中交红钢城的外墙内温工程，旨在提高建筑的节能性能和舒适度。
本文档是施工方案的编制、审核和审批记录。
二、编制依据本文档的编制依据包括相关法律法规、技术标准和建筑设计方案。
三、施工准备3.1 技术准备施工前，施工方应对聚苯板、翻包网格布和聚合物砂浆面层的施工技术进行了充分的研究和准备。
3.2 材料准备施工前，施工方应根据设计要求和施工方案，准备了所需的聚苯板、翻包网格布和聚合物砂浆等材料。
3.3 施工机具施工前，施工方应准备好所需的施工机具，包括测量工具、切割工具、挂线器、压贴机等。
3.4 施工条件施工前，施工方应对施工现场的环境、气候和安全等条件进行了评估和准备。
四、施工工艺4.1 工艺流程本项目的施工工艺包括基面处理、测量弹线、挂线、聚苯板粘贴安装、翻包网格布压贴和聚合物砂浆面层抹制。
4.2 施工要点4.2.1 基面处理在施工前，应对基面进行清理、除尘和处理，确保基面平整、无裂缝和松散物。
4.2.2 墙面测量及弹线、挂线在施工前，应对墙面进行测量，确定聚苯板的尺寸和位置，并使用挂线器和弹线器进行弹线、挂线。
4.2.3 粘贴安装聚苯板在施工前，应将聚苯板按照设计要求和尺寸进行切割和处理，然后使用聚合物砂浆将其粘贴在基面上。
4.2.4 压贴翻包网格布在聚苯板粘贴后，应将翻包网格布压贴在聚苯板上，并确保其平整、无皱褶和松散。
4.2.5 抹聚合物砂浆面层在翻包网格布压贴后，应使用聚合物砂浆对其进行抹制，并确保其平整、无裂缝和饰面质量达到设计要求。
施工前，必须对所需材料进行检查，确保材料质量符合设计要求。
同时，要按照施工计划及时采购材料，并保证材料储存条件良好，避免受潮、受热、受冻等情况。
四、节点要求在施工过程中，必须按照设计要求和节点要求进行施工，确保施工质量。
节点要求包括但不限于：保温层厚度、保温板接缝处理、墙体开孔处理、建筑构造节点处理等。
（一）外墙外保温系统构造和技术要求1、粘贴泡沫塑料保温板外保温系统<1>粘贴泡沫塑料保温板外保温系统（以下简称粘贴保温板系统）由粘结层、保温层、抹面层和饰面层构成。
粘结层材料为胶粘剂，保温层材料可为EPS板、PU板和XPS板，抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层材料可为涂料或饰面砂浆。
保温板主要依靠胶粘剂固定在基层上，必要时可使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的40%。
<2>以EPS板为保温层做面砖饰面时，抹面层中满铺耐碱玻纤网并用锚栓与基层形成可靠固定，保温板与基层墙体的粘贴面积不得小于保温板面积的50%，每平方米宜设置4个锚栓，单个锚栓锚固力应不小于0.30KN。
<3>XPS板两面需使用界面剂时，宜使用水泥基界面剂。
<4>建筑物高度在20m以上时，在受负风压作用较大的部位宜采用锚栓辅助固定。
<5>保温板宽度不宜大于1200mm，高度不宜大于600mm。
<6>必要时应设置抗裂分隔缝。
<7>粘贴保温板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
凸起、空鼓和疏松部位应剔除并找平。
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
<8>保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有松动和空鼓。
<9>墙角处保温板应交错互锁。
门窗洞口四角处保温板不得拼接，应采用整块保温板切割成形，保温板接缝应离开角部至少200mm。
2、胶粉EPS颗粒保温浆料外保温系统1、胶粉EPS颗粒保温浆料外保温系统（以下简称保温浆料系统）由界面层、保温层、抹面层和饰面层构成。
界面层材料为界面砂浆；保温层材料为胶粉EPS颗粒保温浆料，经现场拌和后抹或喷涂在基层上；抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层可为涂料和面砖。
.外墙外保温二．外墙外保温零碎〔一〕机器牢固钢丝网架聚苯板外墙外保温一、施工范畴本工艺实用于外饰面为贴砖资料的现浇混凝土剪力墙结构系统。
二、施工流程墙体表面处置→预备装置时所需配件→分层装置角钢托架→聚苯板单面涂抹粘结砂浆→安排胀栓→抹抗裂砂浆→外贴饰面砖。
三、结构部分1．结构图1.1资料1、保温资料：由本公司供给的及格的5cmEPS单面钢丝网架板，尺寸按层高加工；2、安拆卸件：钢丝网采纳Φ2mm的钢丝网片，歪插丝Φ2.5mm镀锌腹丝焊接；网卡牢固，间距500mm梅花状安排3、机具预备：电锤、钢锯条、螺丝刀、盒尺、墨盒、墨斗、刻丝钳、电热丝切割器、电热棒、断丝钳等；1.2功课前提1、外墙保温施工起首应在下层运用品质验收及格落后展。
2、功课情况温度不低于5℃，风力不年夜于5级，风速不年夜于5m/s，炎天应避免阳光暴晒，雨雪气象不克不及施工。
3、粘贴面砖时，面砖分量≤20kg/m2四、施工工艺1、保温板装置：用粘结砂浆将单面钢丝网架聚苯板粘结至墙面，用网卡牢固钢丝网板。
〔1〕墙体表面处置，在凹的地点用水泥砂浆抹平，凸的地点凿平，到达墙面平坦，墙体表面高低偏差5mm之内的不必寻平。
〔2〕在每层修建标高处弹出一条程度通线，装置托架，托架间距1.2米,托架用5×40mm角钢焊接,用2×ф12×50收缩螺栓牢固。
〔4〕用网板牢固网片时，先在EPS钢丝网架板面按网上的地位跟尺寸挖出板洞，放入卡后，用金属锚栓将紧卡网片的网卡紧固在下层墙体上，再用聚苯板块将孔洞填实。
外露钢筋不小于7公分，思索到楼层较高为避免正负风压对保温系统惹起的资料疲惫毁坏跟面砖动态剪切力的妨碍，以上保温板放置与楼层下层处支持架上，支持架应安排与板与板衔接处，高度小于50公分聚苯板能够不必支持架，但必需多加锚栓牢固。
支持架必需牢固与剪力强墙上，支持架锚栓为m10-12螺丝。
拼缝处用10cm宽网片衔接.〔5〕聚苯板将聚苯板穿透墙体上的ф6钢筋上曲折90度用ф0.07扎丝双股绑扎，到达保温板面与外墙面坚持紧密相贴，保温板的装置拼缝应紧密，假设呈现缝未联合，需采纳收缩聚苯棒弥补避免漏洞呈现冷桥景象。
内外墙保温施工做法图文外墙外保温做法主要有:在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。
挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。
一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。
EPS聚苯板外墙外保温构造:膨胀型聚苯乙烯板EPS:常用规格900~1200×600,厚度20~60mm,密度18~20kg/m31施工流程基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。
2墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。
在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线;每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。
墙面平整度检查:阳角吊线:3EPS板的固定方法⑴ 粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。
用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于 40%。
板应自下而上沿水平方向横向铺贴，错缝1/2板长。
粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。
点框法粘结剂涂抹示意:点框法涂抹粘结剂:EPS聚苯板的排列及错缝:⑵ EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。
锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。
锚栓用量每平方米10层以下约6个，10~18层8个，19~24层10个，24层以上12个。
单个锚栓抗拉承载力极限值≥1. 5kN。
建筑外墙面保温构造
建筑外墙面的保温层构造应该能够满足:
(1)、适应基层的正常变形而不产生裂缝及空鼓;
(2)、长期承受自重而不产生有害的变形;
(3)、承受风荷载的作用而不产生破坏;
(4)、在室外气候的长期反复作用下不产生破坏;
(5)、罕遇地震时不从基层上脱落;
6)、防火性能符合国家有关规定;
(7)、具有防止水渗透的功能;
(8)、各组成部分具有物理-化学稳定性,所有的组成材料彼此相容,并具有防腐性。
根据保温层在建筑外墙上面与基层墙体的相对位置，分为保温层
设在外墙的内侧,称作内保温;设在外墙的外侧,称作外保温;设在外墙的夹层空间中,称作中保温。
1、外墙内保温构造
(1)、硬质保温制品内贴
施工工艺:在外墙内侧用胶贴剂粘贴增强石膏聚苯复合保温板等硬质建筑保温制品,然后在其表面抹粉刷石膏,并在里面压入中碱玻纤涂塑网格布(满铺),最后用腻子嵌平,做涂料。
由于石膏的防水性能较差,因此在卫生间、厨房等较潮湿的房间内不宜使用增强聚苯石膏板。
(2)、保温层挂装
施工工艺:先在外墙内侧固定衬有保温材料的保温龙骨,在龙骨的间隙中填入岩棉等保温材料,然后在龙骨表面安装纸面石膏板。
外墙内保温的优点是不影响外墙外饰面及防水等构造的做法,但需要占据较多的室内空间,减少了建筑物的使用面积,而且用在居住建筑上,会给用户的自主装修造成一定的麻烦。
2、外墙外保温构造
外墙外保温比起内保温来,其优点是可以不占用室内使用面积,而且可以使整个外墙墙体处于保温层的保护之下,冬季不至于产生冻融破坏。
但因为外墙的整个外表面是连续的,不像内墙面那样可以被楼板隔开。
同时外墙面又会直接受到阳光照射和雨雪的侵袭,所以外保温构造在对抗变形因素的影响和防止材料脱落,以及防火等安全方面的要求更高。
常用外墙外保温构造有以下几种:
(1)、保温浆料外粉刷
施工工艺:先在外墙外表面做一道界面砂浆,然后粉胶粉聚苯颗粒保温浆料等保温砂浆。
如果保温砂浆的厚度较大，应当在里面钉入镀锌钢丝网,以防止开裂(但满铺属网时应有防雷措施)。
保护层及饰面用聚合物砂浆加上耐碱玻纤布,最后用柔性耐水腻子嵌平,涂表面涂料。
在高聚物砂浆中夹入玻纤网格布是为了防止外粉刷空鼓、开裂。
注意玻纤布应该做在高聚物砂浆的层间,而不应该先贴在聚苯板上,其原理与应当将钢筋埋在混凝土中制成钢筋混凝土,而不是将钢筋附在
混凝土表面是一样的。
其中保护层中的玻纤布在门窗洞口等易开裂处应加铺一道，或者改用钉入法固定的镀锌钢丝网来加强。
(2)、外贴保温板材
用于外墙外保温的板材最好是自防水及阻燃型的,如阻燃性挤塑型聚苯板和聚氨酯外墙保温板等,可以省去做隔蒸汽层及防水层等的麻烦,又较安全。
而且外墙保温板粘结时,应用机械锚固件辅助连接,以防止脱落。
一般挤塑型聚苯板需加钉4个钉/㎡发泡型聚苯板需加钉1.5个钉/㎡;此外,出于高层建筑进一步的防火方面的需要,在高层建筑60m以上高度的墙面上,窗口以上的一截保温应用矿棉板来做。
外贴保温板材的外墙外保温构造的基本做法是:用粘结胶浆与辅助机械锚固方法一起固定保温板材,保护层用聚合物砂浆加上耐碱玻纤布,饰面用柔性耐水腻子嵌平,涂表面涂料。
(3)、外加保温砌块墙
适用于低层和多层的建筑，可以局部或全部在结构外墙的外面再贴砌一道墙，砌块选用保温性能较好的材料制作，例如加气混凝土砌块、陶粒混凝土砌块等。
3.外墙中保温构造
在按照不同的使用功能设置多道墙板或者做双层砌体墙的建筑物中,外墙保温材料可以放置在这些墙板或砌体墙的夹层中,或者并不放入保温材料,只是封闭夹层空间形成静止的空气间层,并在里面设置具有较强反射功能的铝箔等,起到阻挡热量外流的作用。
