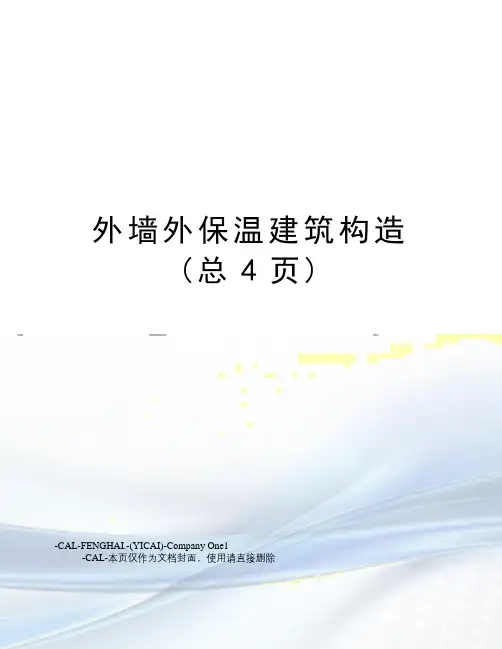

外墙外保温建筑构造(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除10J121：外墙外保温建筑构造图集编号10J121图集名称外墙外保温建筑构造定价元开本16 开主编单位中国建筑标准设计研究院图集咨询图集购买内容简介10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。

本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。

上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。

随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。

整合后的图集更容易查找，使用更方便。

本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。

本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。

本图集供设计及施工人员使用。

图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。

图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

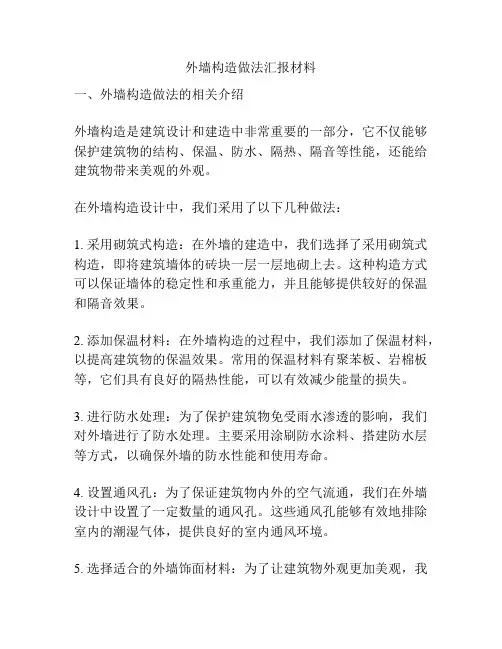

外墙构造做法

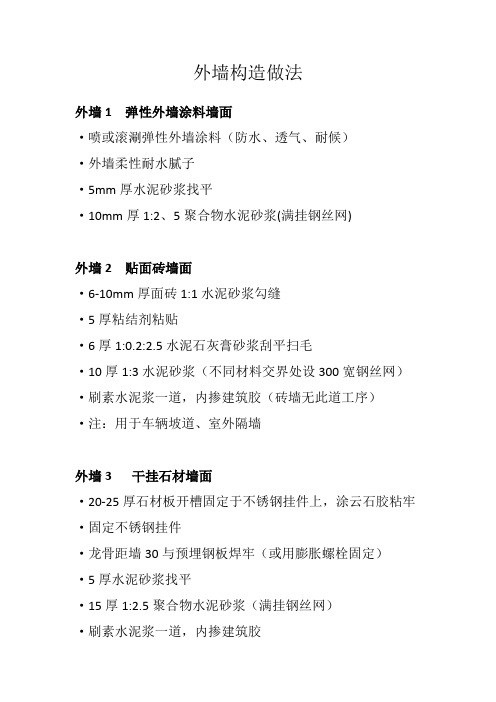

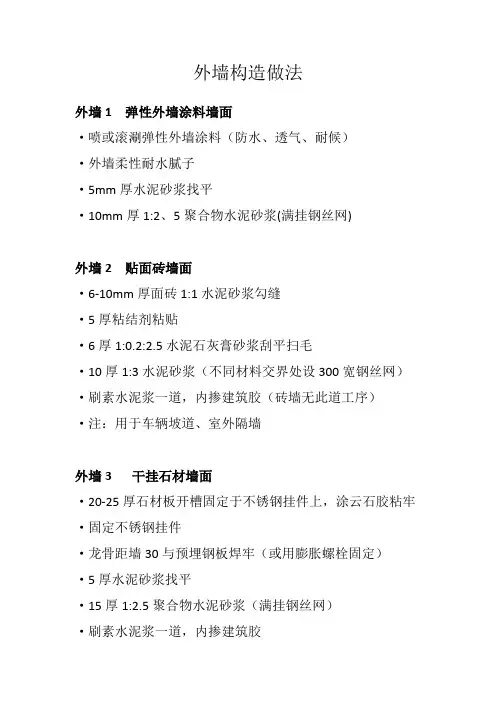

外墙1 弹性外墙涂料墙面
·喷或滚涮弹性外墙涂料（防水、透气、耐候）
·外墙柔性耐水腻子
·5mm厚水泥砂浆找平
·10mm厚1:2、5聚合物水泥砂浆(满挂钢丝网)
外墙2 贴面砖墙面
·6-10mm厚面砖1:1水泥砂浆勾缝
·5厚粘结剂粘贴
·6厚1:0.2:2.5水泥石灰膏砂浆刮平扫毛
·10厚1:3水泥砂浆（不同材料交界处设300宽钢丝网）·刷素水泥浆一道，内掺建筑胶（砖墙无此道工序）·注：用于车辆坡道、室外隔墙
外墙3 干挂石材墙面
·20-25厚石材板开槽固定于不锈钢挂件上，涂云石胶粘牢·固定不锈钢挂件
·龙骨距墙30与预埋钢板焊牢（或用膨胀螺栓固定）
·5厚水泥砂浆找平
·15厚1:2.5聚合物水泥砂浆（满挂钢丝网）
·刷素水泥浆一道，内掺建筑胶
外墙4 干挂铝板墙面
·铝板固定于不锈钢挂件上，防水密封胶填缝
·5厚水泥砂浆找平
·15厚1:2.5聚合物水泥砂浆（满挂钢丝网）
·刷素水泥浆一道，内掺建筑胶
外墙5 干挂穿孔铝板墙面
·穿孔铝板固定于不锈钢挂件上
·固定不锈钢挂件
·龙骨距墙30与预埋钢板焊牢（或用膨胀螺栓固定）·5厚水泥砂浆找平
·15厚1:2.5聚合物水泥砂浆（满挂钢丝网）
·刷素水泥浆一道，内掺建筑胶。

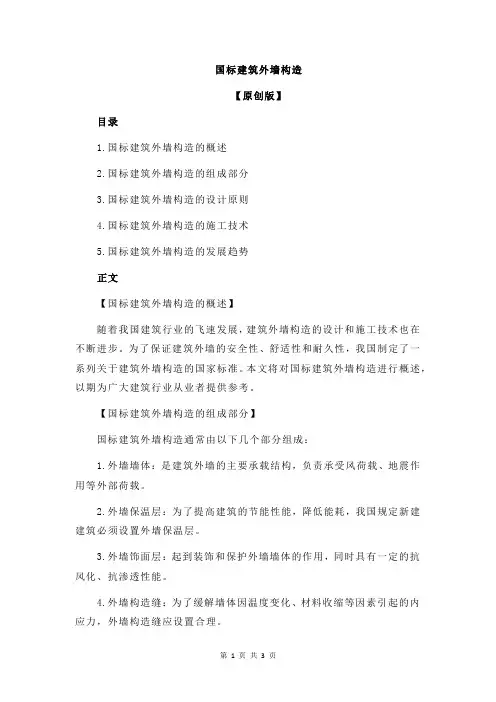

国标建筑外墙构造【原创版】目录1.国标建筑外墙构造的概述2.国标建筑外墙构造的组成部分3.国标建筑外墙构造的设计原则4.国标建筑外墙构造的施工技术5.国标建筑外墙构造的发展趋势正文【国标建筑外墙构造的概述】随着我国建筑行业的飞速发展，建筑外墙构造的设计和施工技术也在不断进步。

为了保证建筑外墙的安全性、舒适性和耐久性，我国制定了一系列关于建筑外墙构造的国家标准。

本文将对国标建筑外墙构造进行概述，以期为广大建筑行业从业者提供参考。

【国标建筑外墙构造的组成部分】国标建筑外墙构造通常由以下几个部分组成：1.外墙墙体：是建筑外墙的主要承载结构，负责承受风荷载、地震作用等外部荷载。

2.外墙保温层：为了提高建筑的节能性能，降低能耗，我国规定新建建筑必须设置外墙保温层。

3.外墙饰面层：起到装饰和保护外墙墙体的作用，同时具有一定的抗风化、抗渗透性能。

4.外墙构造缝：为了缓解墙体因温度变化、材料收缩等因素引起的内应力，外墙构造缝应设置合理。

【国标建筑外墙构造的设计原则】在设计国标建筑外墙构造时，应遵循以下原则：1.安全性：保证外墙构造在各种自然灾害和外部荷载作用下的稳定性和安全性。

2.耐久性：选择耐候性能好的材料，确保外墙构造在长期使用过程中不发生严重的老化、腐蚀现象。

3.节能性：优化外墙构造的传热性能，降低建筑物的能耗。

4.经济性：在满足安全性、耐久性和节能性的前提下，尽量降低外墙构造的成本。

【国标建筑外墙构造的施工技术】国标建筑外墙构造的施工技术主要包括以下几个方面：1.墙体施工：墙体应按照设计图纸和施工规范进行施工，保证墙体的垂直度、平整度等要求。

2.保温层施工：保温层施工应选择合适的保温材料，并按照设计厚度进行施工。

3.饰面层施工：饰面层施工应保证饰面材料的质量和施工工艺，以提高饰面的装饰效果和使用寿命。

4.构造缝处理：合理设置构造缝，并进行防水、防火等处理，以提高外墙的整体性能。

【国标建筑外墙构造的发展趋势】随着我国绿色建筑、节能减排政策的推行，国标建筑外墙构造的发展趋势将表现为：1.节能性能的提高：未来外墙构造将更加注重节能性能，采用更高效的保温材料和技术。

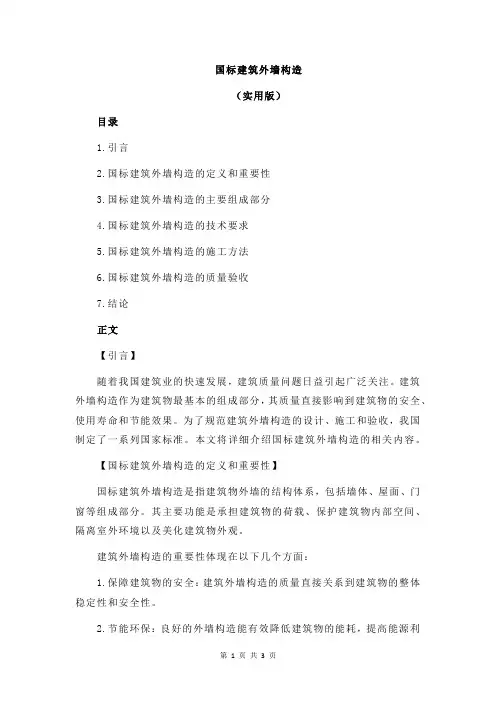

国标建筑外墙构造（实用版）目录1.引言2.国标建筑外墙构造的定义和重要性3.国标建筑外墙构造的主要组成部分4.国标建筑外墙构造的技术要求5.国标建筑外墙构造的施工方法6.国标建筑外墙构造的质量验收7.结论正文【引言】随着我国建筑业的快速发展，建筑质量问题日益引起广泛关注。

建筑外墙构造作为建筑物最基本的组成部分，其质量直接影响到建筑物的安全、使用寿命和节能效果。

为了规范建筑外墙构造的设计、施工和验收，我国制定了一系列国家标准。

本文将详细介绍国标建筑外墙构造的相关内容。

【国标建筑外墙构造的定义和重要性】国标建筑外墙构造是指建筑物外墙的结构体系，包括墙体、屋面、门窗等组成部分。

其主要功能是承担建筑物的荷载、保护建筑物内部空间、隔离室外环境以及美化建筑物外观。

建筑外墙构造的重要性体现在以下几个方面：1.保障建筑物的安全：建筑外墙构造的质量直接关系到建筑物的整体稳定性和安全性。

2.节能环保：良好的外墙构造能有效降低建筑物的能耗，提高能源利用效率。

3.提高建筑物的使用寿命：优质的外墙构造能延长建筑物的使用寿命，减少维护成本。

【国标建筑外墙构造的主要组成部分】国标建筑外墙构造主要包括以下几个部分：1.墙体：墙体是建筑物外墙的主要承重构件，承担着建筑物的自重和外部荷载。

2.屋面：屋面是建筑物最上部的水平承重结构，同时具有防水、保温等功能。

3.门窗：门窗是建筑物外墙的开口部分，承担着采光、通风、疏散等作用。

【国标建筑外墙构造的技术要求】国标建筑外墙构造的技术要求主要包括以下几个方面：1.材料：建筑外墙构造材料应符合国家相关标准，保证其质量、强度、耐久性等性能。

2.结构设计：建筑外墙构造的结构设计应满足建筑物的荷载需求，同时考虑建筑物的抗震、抗风等性能。

3.施工工艺：建筑外墙构造的施工工艺应符合国家相关标准，保证施工质量。

【国标建筑外墙构造的施工方法】建筑外墙构造的施工方法主要包括以下几个步骤：1.墙体施工：墙体施工包括墙体砌筑、墙面抹灰等工序，施工过程中应严格控制墙体的垂直度、平整度等指标。

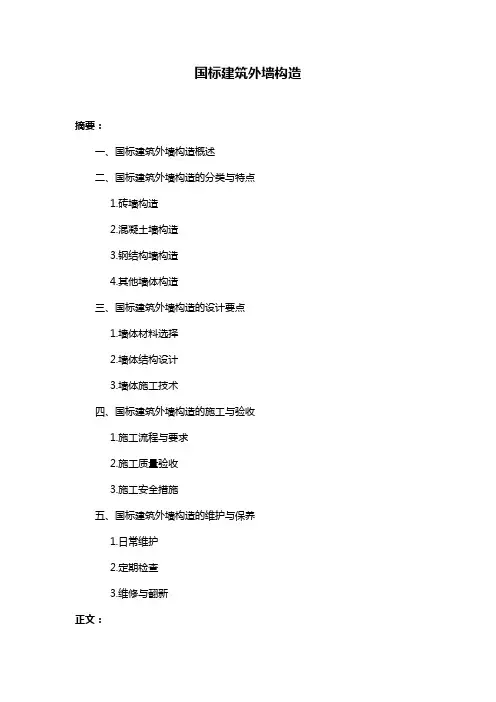

国标建筑外墙构造摘要：一、国标建筑外墙构造概述二、国标建筑外墙构造的分类与特点1.砖墙构造2.混凝土墙构造3.钢结构墙构造4.其他墙体构造三、国标建筑外墙构造的设计要点1.墙体材料选择2.墙体结构设计3.墙体施工技术四、国标建筑外墙构造的施工与验收1.施工流程与要求2.施工质量验收3.施工安全措施五、国标建筑外墙构造的维护与保养1.日常维护2.定期检查3.维修与翻新正文：一、国标建筑外墙构造概述建筑外墙构造是建筑物的重要组成部分，它不仅承担着围护、承重、装饰等功能，还关系到建筑物的美观、节能、环保等方面。

为了规范建筑外墙的设计与施工，我国制定了相应的国家标准，即GB50003-2011《建筑墙体工程技术规范》。

本文将对国标建筑外墙构造进行简要介绍，以供大家参考。

二、国标建筑外墙构造的分类与特点1.砖墙构造砖墙构造是以砖为主要材料砌筑而成的外墙，具有以下特点：（1）稳定性好，抗震能力强；（2）施工工艺成熟，便于操作；（3）保温、隔热性能优良；（4）装饰效果丰富。

2.混凝土墙构造混凝土墙构造是以混凝土为主要材料浇筑而成的外墙，具有以下特点：（1）强度高，承载能力好；（2）施工速度快，效率高；（3）易于配合其他建筑材料，创造多样化的建筑风格；（4）节能、环保性能较差。

3.钢结构墙构造钢结构墙构造是以钢材为主要材料搭建而成的外墙，具有以下特点：（1）自重轻，跨度大；（2）施工简便，周期短；（3）可塑性强，可创造独特的建筑造型；（4）抗震性能优越。

4.其他墙体构造其他墙体构造包括石材、玻璃、幕墙等材料构成的外墙，具有以下特点：（1）装饰效果独特，美观大方；（2）节能、环保性能好；（3）施工技术要求较高；（4）成本相对较高。

三、国标建筑外墙构造的设计要点1.墙体材料选择：根据建筑物的功能、所在地气候条件、预算等因素，选择合适的墙体材料。

2.墙体结构设计：依据建筑物的荷载、抗震设防要求等因素，合理设计墙体结构。

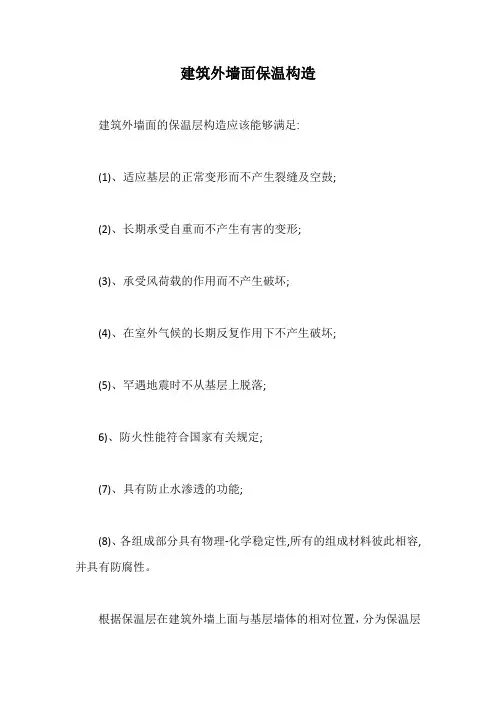

建筑外墙面保温构造建筑外墙面的保温层构造应该能够满足:(1)、适应基层的正常变形而不产生裂缝及空鼓;(2)、长期承受自重而不产生有害的变形;(3)、承受风荷载的作用而不产生破坏;(4)、在室外气候的长期反复作用下不产生破坏;(5)、罕遇地震时不从基层上脱落;6)、防火性能符合国家有关规定;(7)、具有防止水渗透的功能;(8)、各组成部分具有物理-化学稳定性,所有的组成材料彼此相容,并具有防腐性。

根据保温层在建筑外墙上面与基层墙体的相对位置，分为保温层设在外墙的内侧,称作内保温;设在外墙的外侧,称作外保温;设在外墙的夹层空间中,称作中保温。

1、外墙内保温构造(1)、硬质保温制品内贴施工工艺:在外墙内侧用胶贴剂粘贴增强石膏聚苯复合保温板等硬质建筑保温制品,然后在其表面抹粉刷石膏,并在里面压入中碱玻纤涂塑网格布(满铺),最后用腻子嵌平,做涂料。

由于石膏的防水性能较差,因此在卫生间、厨房等较潮湿的房间内不宜使用增强聚苯石膏板。

(2)、保温层挂装施工工艺:先在外墙内侧固定衬有保温材料的保温龙骨,在龙骨的间隙中填入岩棉等保温材料,然后在龙骨表面安装纸面石膏板。

外墙内保温的优点是不影响外墙外饰面及防水等构造的做法,但需要占据较多的室内空间,减少了建筑物的使用面积,而且用在居住建筑上,会给用户的自主装修造成一定的麻烦。

2、外墙外保温构造外墙外保温比起内保温来,其优点是可以不占用室内使用面积,而且可以使整个外墙墙体处于保温层的保护之下,冬季不至于产生冻融破坏。

但因为外墙的整个外表面是连续的,不像内墙面那样可以被楼板隔开。

同时外墙面又会直接受到阳光照射和雨雪的侵袭,所以外保温构造在对抗变形因素的影响和防止材料脱落,以及防火等安全方面的要求更高。

常用外墙外保温构造有以下几种:(1)、保温浆料外粉刷施工工艺:先在外墙外表面做一道界面砂浆,然后粉胶粉聚苯颗粒保温浆料等保温砂浆。

如果保温砂浆的厚度较大，应当在里面钉入镀锌钢丝网,以防止开裂(但满铺属网时应有防雷措施)。

高层建筑外墙构造做法在城市的天际线中，高层建筑如同一颗颗璀璨的明珠，展现着现代建筑的魅力与实力。

然而，这些宏伟建筑的外墙构造并非简单的堆砌，而是经过精心设计和施工的复杂系统，其不仅要满足美观的要求，更要具备良好的保温、防水、防火、抗风等性能，以保障建筑的安全性和舒适性。

高层建筑外墙的构造通常由多个层次组成，每个层次都有着特定的功能和材料选择。

首先是外墙的基层，它是整个外墙构造的基础。

一般来说，基层会采用钢筋混凝土结构，以提供足够的强度和稳定性。

在混凝土浇筑过程中，要严格控制施工质量，确保基层的平整度和垂直度符合要求，避免出现裂缝和变形等问题。

接下来是保温层。

在高层建筑中，保温节能是至关重要的。

常见的保温材料有聚苯乙烯泡沫板、岩棉板、玻璃棉等。

这些材料具有良好的保温性能，能够有效地减少室内外热量的交换，降低能源消耗。

保温层的安装方式有多种，如粘贴、锚固、干挂等，具体的选择要根据建筑的高度、风压、墙体结构等因素来确定。

同时，为了防止保温层受潮、受火等影响，还需要在其表面设置防水层和防火隔离带。

防水层是外墙构造中不可或缺的一部分。

它的主要作用是防止雨水渗透进入建筑内部，造成渗漏和损坏。

常用的防水材料有防水涂料和防水卷材。

防水涂料施工方便，能够形成无缝的防水层，但耐久性相对较差；防水卷材则具有较好的耐久性和抗穿刺性能，但施工难度较大。

在实际施工中，往往会根据具体情况将两者结合使用，以达到最佳的防水效果。

然后是外墙的饰面层。

饰面层不仅要美观，还要能够适应各种气候条件和环境因素的影响。

常见的饰面层材料有面砖、石材、涂料等。

面砖具有色彩鲜艳、耐久性好等优点，但施工难度较大，容易出现脱落等问题；石材则显得高档大气，但成本较高；涂料施工简单，成本较低，但耐久性相对较差。

在选择饰面层材料时，要综合考虑建筑的风格、造价、维护成本等因素。

除了上述主要的构造层次外，高层建筑外墙还需要考虑一些特殊的构造处理。

比如，在建筑的阴阳角、门窗洞口等部位，需要进行加强处理，以防止出现裂缝和渗漏。

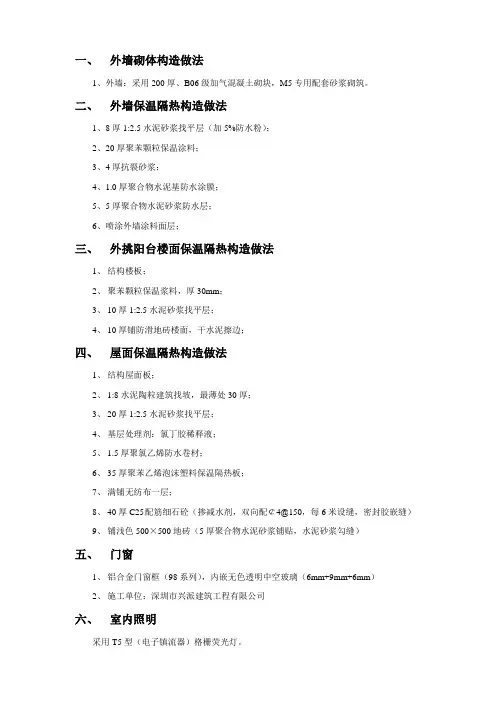

一、外墙砌体构造做法
1、外墙：采用200厚、B06级加气混凝土砌块，M5专用配套砂浆砌筑。

二、外墙保温隔热构造做法
1、8厚1:2.5水泥砂浆找平层（加5%防水粉）；
2、20厚聚苯颗粒保温涂料；
3、4厚抗裂砂浆；
4、1.0厚聚合物水泥基防水涂膜；
5、5厚聚合物水泥砂浆防水层；
6、喷涂外墙涂料面层；
三、外挑阳台楼面保温隔热构造做法
1、结构楼板；
2、聚苯颗粒保温浆料，厚30mm；
3、10厚1:2.5水泥砂浆找平层；
4、10厚铺防滑地砖楼面，干水泥擦边；
四、屋面保温隔热构造做法
1、结构屋面板；
2、1:8水泥陶粒建筑找坡，最薄处30厚；
3、20厚1:2.5水泥砂浆找平层；
4、基层处理剂：氯丁胶稀释液；
5、1.5厚聚氯乙烯防水卷材；
6、35厚聚苯乙烯泡沫塑料保温隔热板；
7、满铺无纺布一层；
8、40厚C25 配筋细石砼（掺减水剂，双向配￠4@150，每6米设缝，密封胶嵌缝）
9、铺浅色500×500地砖（5厚聚合物水泥砂浆铺贴，水泥砂浆勾缝）
五、门窗
1、铝合金门窗框（98系列），内嵌无色透明中空玻璃（6mm+9mm+6mm）
2、施工单位：深圳市兴派建筑工程有限公司
六、室内照明
采用T5型（电子镇流器）格栅荧光灯。

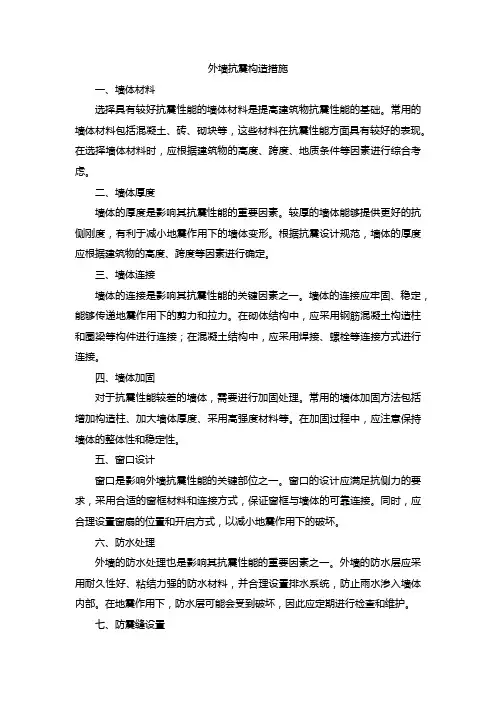

外墙抗震构造措施一、墙体材料选择具有较好抗震性能的墙体材料是提高建筑物抗震性能的基础。

常用的墙体材料包括混凝土、砖、砌块等，这些材料在抗震性能方面具有较好的表现。

在选择墙体材料时，应根据建筑物的高度、跨度、地质条件等因素进行综合考虑。

二、墙体厚度墙体的厚度是影响其抗震性能的重要因素。

较厚的墙体能够提供更好的抗侧刚度，有利于减小地震作用下的墙体变形。

根据抗震设计规范，墙体的厚度应根据建筑物的高度、跨度等因素进行确定。

三、墙体连接墙体的连接是影响其抗震性能的关键因素之一。

墙体的连接应牢固、稳定，能够传递地震作用下的剪力和拉力。

在砌体结构中，应采用钢筋混凝土构造柱和圈梁等构件进行连接；在混凝土结构中，应采用焊接、螺栓等连接方式进行连接。

四、墙体加固对于抗震性能较差的墙体，需要进行加固处理。

常用的墙体加固方法包括增加构造柱、加大墙体厚度、采用高强度材料等。

在加固过程中，应注意保持墙体的整体性和稳定性。

五、窗口设计窗口是影响外墙抗震性能的关键部位之一。

窗口的设计应满足抗侧力的要求，采用合适的窗框材料和连接方式，保证窗框与墙体的可靠连接。

同时，应合理设置窗扇的位置和开启方式，以减小地震作用下的破坏。

六、防水处理外墙的防水处理也是影响其抗震性能的重要因素之一。

外墙的防水层应采用耐久性好、粘结力强的防水材料，并合理设置排水系统，防止雨水渗入墙体内部。

在地震作用下，防水层可能会受到破坏，因此应定期进行检查和维护。

七、防震缝设置根据抗震设计规范，建筑物应根据需要设置防震缝。

防震缝的设置应根据建筑物的体型、高度、跨度等因素进行综合考虑，并应满足相关规范的要求。

防震缝的设置能够有效减小地震作用下的破坏。

八、墙体装饰墙体的装饰材料和施工方式也会影响其抗震性能。

在选择装饰材料时，应选择具有较好抗拉强度和剪切强度的材料，并合理设置连接点，以保持墙体的整体稳定性。

同时，在施工过程中应采用可靠的固定方式和固定件，以保证墙体的安全性。
