矿石收音机二极管的应用和选择

矿石收音机原理
矿石收音机是一种利用矿石晶体管来接收无线电信号的设备。

它的原理是利用
矿石晶体管的半导体特性来放大无线电信号，从而实现接收和播放无线电广播节目的功能。

矿石收音机的原理虽然比较复杂，但是通过简单的介绍，我们可以对其工作原理有一个初步的了解。

首先，我们来了解一下矿石晶体管。

矿石晶体管是一种利用矿石晶体的半导体
材料制成的电子元件。

它具有放大电流的作用，可以将微弱的无线电信号放大成可以驱动扬声器的音频信号。

这种特性使得矿石晶体管成为矿石收音机的核心元件。

当我们打开矿石收音机时，天线会接收到无线电信号，并将其送入矿石晶体管。

矿石晶体管会放大这些微弱的信号，使其变得足够强大，可以被扬声器转换成声音。

这样，我们就可以听到无线电广播的声音了。

矿石收音机的原理其实就是利用矿石晶体管的放大特性来处理无线电信号。

通
过合理的电路设计和天线接收，矿石收音机可以实现对不同频率的无线电信号进行接收和放大，从而让我们可以收听到不同的广播节目。

总的来说，矿石收音机的原理是利用矿石晶体管的放大特性来接收和放大无线
电信号，从而实现收听无线电广播的功能。

通过合理的电路设计和天线接收，矿石收音机可以实现对不同频率的无线电信号进行接收和放大，从而让我们可以收听到不同的广播节目。

希望通过本文的介绍，您对矿石收音机的原理有了更深入的了解。

矿石收音机原理
矿石收音机是一种基于矿石晶体管的简单收音机。

它的原理是利用矿石中的晶体管特性来实现无线信号的接收和放大。

晶体管是一种半导体器件，具有放大和开关功能。

矿石中的某些晶体具有类似于晶体管的特性，可以被用来构建收音机电路。

这种矿石晶体管相比常规晶体管更为罕见，但由于其特殊的性能，逐渐受到收音机制造商的重视。

矿石收音机的电路通常由矿石晶体管、电容器和电感器等元件组成。

当无线电信号通过天线进入电路时，矿石晶体管将起到接收信号的作用。

接收到的信号经过放大电路，通过耳机或扬声器发出声音。

收音机中的电容器和电感器起到调谐和过滤信号的作用。

通过调整电容器和电感器的数值，可以选择接收特定频率的无线电信号。

这样，我们就能够接收到不同频率的无线电广播节目。

总的来说，矿石收音机利用矿石中的晶体管特性来接收和放大无线电信号。

它是一种简单且有效的收音机设计，但由于矿石晶体管的稀有性，矿石收音机并不常见。

收音机发展历程
1.矿石收音机是一个简单的无线电接收机，由长导线天线，用于选择信号频率的调谐器和由二极管解调器构成的检波器组成,这种收音机的最大特点是他不需要任何的电池和电能就能够工作。

（博物馆的矿石收音机）
2.19世纪20年代初期是电子管收音机疯狂增长的一个年代，电子管收音机相对于早期的矿石收音机来说，最大的优势在于其使用方便且音质浑厚，使用者不需要具有专业的电子基础就可以良好的对收音机进行操作。

（早期电子管收音机）
（1938年台式收音机）
3.晶体管收音机的放大单元使用晶体管代替了电子管，因而比电
子管收音机更小巧，更省电。

（晶体管便携收音机）
4.1953年中国研制出第一台全国产化收音机（“红星牌”电子管收音机），并投放市场。

（早期红星收音机）
5.九十年代到来的时候，收音机体型变小，电池也换成了更小的五号。

6.收音机大致向两个方向发展。

一是倾向更加专业化方向发展，主要面向爱好者和发烧友；二是向大众化方向发展，通过在手机、MP3、手表等产品中附加收音机功能，满足消费者的多样化需要。

7.随着智能手机兴起，人们获取信息的方式随之改变，可以观看视频新闻的设备-手机，可是取代所有电子产品。

手持收音机开始没落起来。

然而收音机却没有消失，它在汽车行业里面大放光彩。

是现代每个司机的必备节目。

或许有一天收音机会消失，但是人们对信息的获取不会消失。

谁也不能否认，收音机对人类进步带来的贡献。

1938年的活动矿石收音机图纸首次曝光，揭开古董收音机的神秘面纱揭开1938年矿石收音机的神秘面纱矿石收音机（以下简称矿石机）不需要昂贵的真空管，也不需要电源，成为了许多初学者的首选制作。

矿石机这个名字大家也许很陌生，矿石和收音机有什么关系呢？收音机最重要的就是解调器，对于那时普遍使用的调幅广播来说，解调即检波，需要一个具有单向导电性的器件，就像今天的晶体二极管。

而在那时，无论是真空二极管还是半导体二极管都不便宜。

有的矿石，比如红锌矿，方铅矿，黄铁矿具有一定的单向导电性，可以用于制作检波器，于是人们利用这些矿石制成的检波器所装置的收音机，便被称之为“矿石收音机”。

后来的爱好者虽然用半导体二极管替代了矿石检波器，但“矿石机”这个名字仍然保留了下来，如今，矿石机泛指不需要电源，仅靠广播电台信号的能量工作的收音机。

1938年8月出版的“大众机械”杂志中展示了一群年轻人正在用一套简单的矿石装置接收到一个强大的本地广播电台。

这本身并不是特别值得注意，因为很多孩子都会自己动手制作矿石收音机。

但是这位年轻人更加满意的是，在一个月之内，他将可以接收较弱的电台，他把这台矿石收音机升级后，可以在那些强大的电台上获得推动扬声器的音量。

这篇文章实际上是由两部分组成的文章，将在1938年9月份的期刊中继续展示“渐进式”接收器的两次升级。

第一次升级将用直热双三极管取代矿石探测器。

升级需要一些额外的部件，但研究后发现，所有原来的部件（12分检测器除外）将被重复使用。

升级后的设备使用的是叫做RK-43的直热双三极管，与1G6G管相似，如下图所示：RK-43管RK-43管RK-43管1938年第一次升级完成，最后的升级允许通过添加几个部件来接收短波。

原木制底盘将用于所有三款接收器。

从图示中可以看出，矿石组是一个非常基本的模型。

唯一有趣的角度是天线线圈具有可通过在次级上滑动来调节的初级线圈，允许该组达到峰值以获得最大灵敏度。

当升级设备（使用RK-43管）时，初级线圈成为简单再生接收器的滴答线圈，另一半管用作音频放大器。

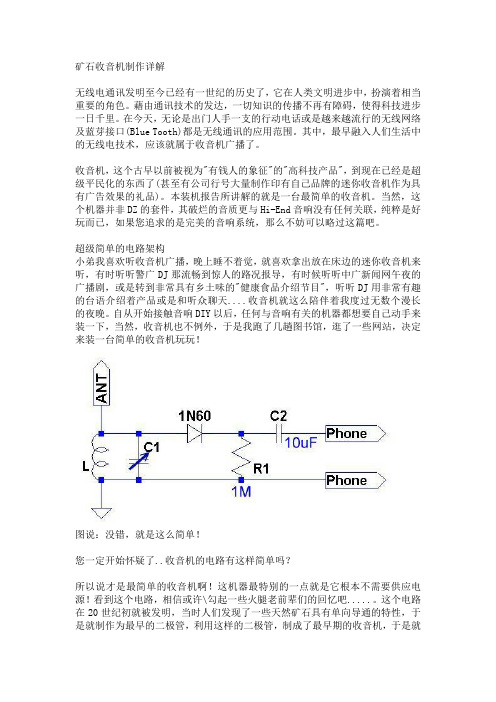

矿石收音机制作详解无线电通讯发明至今已经有一世纪的历史了，它在人类文明进步中，扮演着相当重要的角色。

藉由通讯技术的发达，一切知识的传播不再有障碍，使得科技进步一日千里。

在今天，无论是出门人手一支的行动电话或是越来越流行的无线网络及蓝芽接口(Blue Tooth)都是无线通讯的应用范围。

其中，最早融入人们生活中的无线电技术，应该就属于收音机广播了。

收音机，这个古早以前被视为"有钱人的象征"的"高科技产品"，到现在已经是超级平民化的东西了(甚至有公司行号大量制作印有自己品牌的迷你收音机作为具有广告效果的礼品)。

本装机报告所讲解的就是一台最简单的收音机。

当然，这个机器并非DZ的套件，其破烂的音质更与Hi-End音响没有任何关联，纯粹是好玩而已，如果您追求的是完美的音响系统，那么不妨可以略过这篇吧。

超级简单的电路架构小弟我喜欢听收音机广播，晚上睡不着觉，就喜欢拿出放在床边的迷你收音机来听，有时听听警广DJ那流畅到惊人的路况报导，有时候听听中广新闻网午夜的广播剧，或是转到非常具有乡土味的"健康食品介绍节目"，听听DJ用非常有趣的台语介绍着产品或是和听众聊天....收音机就这么陪伴着我度过无数个漫长的夜晚。

自从开始接触音响DIY以后，任何与音响有关的机器都想要自己动手来装一下，当然，收音机也不例外，于是我跑了几趟图书馆，逛了一些网站，决定来装一台简单的收音机玩玩！图说：没错，就是这么简单！您一定开始怀疑了..收音机的电路有这样简单吗？所以说才是最简单的收音机啊！这机器最特别的一点就是它根本不需要供应电源！看到这个电路，相信或许\勾起一些火腿老前辈们的回忆吧.....。

这个电路在20世纪初就被发明，当时人们发现了一些天然矿石具有单向导通的特性，于是就制作为最早的二极管，利用这样的二极管，制成了最早期的收音机，于是就命名为矿石收音机(Crystal Radio或是缩写为X’tal Radio)。

如何选择适合的二极管二极管（Diode）作为一种最简单的电子元器件之一，广泛应用于各个领域。

在电路设计和应用中，选择适合的二极管是非常重要的。

本文将介绍如何根据特定需求来选择适合的二极管。

一、了解二极管的基本概念和结构在选择适合的二极管之前，首先需要了解二极管的基本概念和结构。

二极管是由一个P型半导体和一个N型半导体组成的。

其中，P 型半导体中的杂质含有的电子少，形成空穴；N型半导体中的杂质含有的电子多，形成自由电子。

它们结合在一起形成的结区，在未施加外加电压时，两侧形成的势垒会阻止电流的迁移。

当施加正向电压时，势垒减小，电子从N区迁移到P区，形成正向电流；当施加反向电压时，势垒增加，电流阻断。

这样的特性使得二极管可以作为电路中的整流器、保护器等元器件。

二、根据电流和电压要求选择二极管在选择适合的二极管时，首先需要考虑的是电流和电压要求。

根据电流和电压的不同范围，常用的二极管主要分为信号二极管和功率二极管两大类。

1. 信号二极管信号二极管主要用于低功率电路和小信号放大电路中。

它们通常能够承受较小的电流和较低的电压。

常见的信号二极管包括Schottky二极管、肖特基二极管和小功率快恢复二极管。

根据具体应用需求选择适合的信号二极管，可以保证电路的正常工作。

2. 功率二极管功率二极管适用于大功率电路和电源回路中。

它们通常能够承受较大的电流和较高的电压。

在选择功率二极管时，需要考虑动态电阻、最大正向电压和最大反向电流等参数。

大功率的应用往往需要具备更高的效率和更好的热稳定性。

三、根据工作频率选择二极管在选择适合的二极管时，还需要考虑工作频率。

根据二极管的工作频率范围，二极管可以分为高频二极管和射频二极管两种类型。

1. 高频二极管高频二极管主要应用于高频信号放大电路和射频电路中。

它们具备较小的串扰和较低的噪声，能够在高频范围内提供较好的性能和稳定性。

2. 射频二极管射频二极管是一种专门针对射频电路设计的二极管。

矿石收音机，也被称为无源收音机，是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无线电接收装置。

它主要用于中波公众无线电广播的接收。

为保证矿石收音机的综合性能，所有元件都是经过精心挑选的。

例如，其中等容调谐电容C1，采用的是全新军用3联铜片瓷座可变电容器，容量为3X9-325pF，以保证调谐同步。

具体元件参数可能因不同的矿石收音机设计而异，但一般常见的元件参数包括：硬纸拼接骨架尺寸（例如：150 x 165 mm）、导线外径（例如：1.3mm）、空气可变电容（例如：365Px2）、场效应管（例如：3XP）和舌簧耳机（例如：SH091）等。

值得一提的是，尽管现在人们对半导体收音机非常关注，认为其体积小、耗费少、寿命长，但实际上矿石机就是半导体收音机的一种形式。

不过与半导体收音机不同，矿石机只有半导体检波功能，没有半导体放大功能。

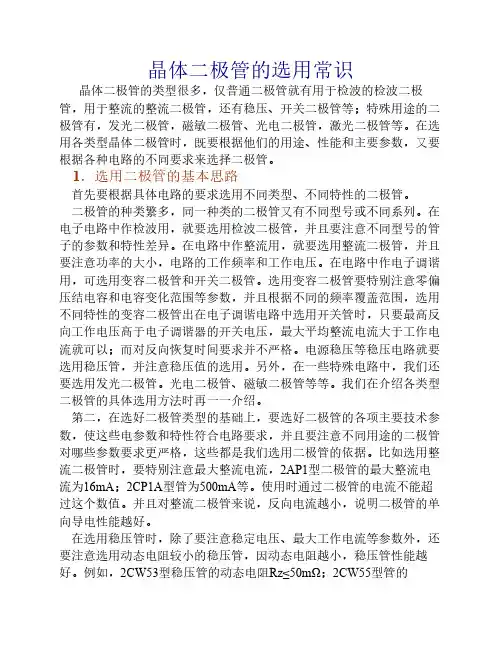

二极管的选用
二极管的应用范围很广，主要都是利用它的单向导电性。

它可广泛用于整流、检波、元件保护和脉冲数字电路中。

选择时正向平均电流应按有效值相等的原则来选取电流定额，并应留有一定的余量。

额定电流大的二极管工作时通常加装散热片或采用其他冷却措施。

二极管的反向工作峰值电压一般至少是实际电压峰值的两倍以上，二极管标称的额定电压Urr一般取反向工作峰值电压的80%。

显然，UrR远小于二极管的反向击穿电压UBR因为结电容的存在，二极管在零偏置(外加电压为零)正向偏置和反向偏置这三种状态之间转换的时候，必然经历一个过渡过程。

在这些过渡过程中，PN 结的一些区域需要一定时间来调整其带电状态,二极管从导通状态过渡到截止状态的过程称为反向恢复。

按照反向恢复特性的不同，一般在5us以上的，称整流二极管，也就是普通二极管。

但一般整流二极管的正向电流定额和反向电压定额可以达到很高。

反向恢复过程很短(一般在5us以下)的二极管称快速恢复二极管，从性能上可分为快速恢复和超快速恢复两个等级。

后者甚至在100ns以下,有的达到20~30ns。

二极管的反向电流受温度的影响，温度愈高反向电流愈大。

所以使用中特别需要注意二极管的环境温度和本身工作产生的高温。

图说：真正的矿石。

这是方铅矿与黄铁矿的共生天然矿石。

在一百年前就有人发现这两种矿石具有类似二极管的单向导通特性，于是将它制作成最早的二极管，就是矿石检波器。

现在就用它来制作矿石检波器。

图说：以简单的方式制作的矿石检波器。

找一个可以固定矿石的夹子，将一小块方铅矿夹在中间，另外以非常细的单心裸铜线轻轻接触在方铅矿上面(接触的力量要很小心的控制)，并且取代机器中原本二极管的位置，极性的部分可以不必在意(事实上这个电路中二极管无论接哪个方向都可以动作)，接着慢慢的调整裸铜线接触矿石的位置。

图说：以矿石代替二极管。

用矿石的声音如何呢？说真的，比二极管差多了。

而且接触矿石的铜线如果长时间接触在同一个位置，那么检波的能力会变差，此时就要重新调整位置，相当不方便，但是这却是最复古的矿石收音机了…..。

以实用的角度来看，还是装上二极管吧！当然，如果您觉得这个收音机的音量不足或是手边没有符合需求的耳机的话，也可以将收音机的输出端接往扩大机。

直接输入后级如果还是不理想，就试着加入前级，总之，只要有适当的放大电路，这个收音机会更实用。

不过它的频率选择性很差，在选择频道时，很容易一次混入好几个电台的声音，这是此选频电路最大的缺点。

这种收音机发明至今已经一百年了。

在这一个世纪中，这个电路曾经为战乱以及贫穷的人们带来新知以及一点点的娱乐—因为它的材料容易取得，成本极低，而且不用电池。

它曾经是中学生的实习作业，但是在今天它恐怕只能在一些通讯系统的课本中出现了。

时代在进步，电子电路技术进步更是迅速。

在DZ这个讨论着无数现代音响技术的地方，我们回头看看这个最初被视为”音响器材”的简单机器……想想看，自己接触音响技术，所追求的是甚么呢？好吧，夜深了，关掉机器睡觉去吧。

矿石收音机是没有电源开关的，希望它停止的时候，只要拔掉天线就好了。

图说：”一世纪的隔阂”—矿石收音机 VS. 具有收音机功\能的MP3随身碟)。

实验矿石收音机参数：中波波段。
