最新1半导体二极管及其应用汇总

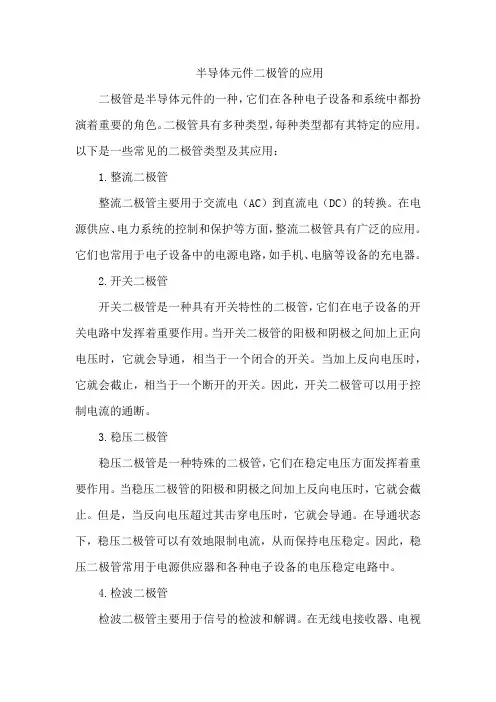

半导体元件二极管的应用二极管是半导体元件的一种，它们在各种电子设备和系统中都扮演着重要的角色。

二极管具有多种类型，每种类型都有其特定的应用。

以下是一些常见的二极管类型及其应用：1.整流二极管整流二极管主要用于交流电（AC）到直流电（DC）的转换。

在电源供应、电力系统的控制和保护等方面，整流二极管具有广泛的应用。

它们也常用于电子设备中的电源电路，如手机、电脑等设备的充电器。

2.开关二极管开关二极管是一种具有开关特性的二极管，它们在电子设备的开关电路中发挥着重要作用。

当开关二极管的阳极和阴极之间加上正向电压时，它就会导通，相当于一个闭合的开关。

当加上反向电压时，它就会截止，相当于一个断开的开关。

因此，开关二极管可以用于控制电流的通断。

3.稳压二极管稳压二极管是一种特殊的二极管，它们在稳定电压方面发挥着重要作用。

当稳压二极管的阳极和阴极之间加上反向电压时，它就会截止。

但是，当反向电压超过其击穿电压时，它就会导通。

在导通状态下，稳压二极管可以有效地限制电流，从而保持电压稳定。

因此，稳压二极管常用于电源供应器和各种电子设备的电压稳定电路中。

4.检波二极管检波二极管主要用于信号的检波和解调。

在无线电接收器、电视机和收音机等设备中，检波二极管可以将调频信号或调幅信号解调为低频信号或直流信号，以便后续处理。

5.发光二极管（LED）发光二极管是一种能够发光的半导体器件，它们广泛应用于各种显示和照明设备中。

LED可以发出红色、绿色、蓝色等不同颜色的光线，并且具有高效、寿命长、可靠性高等优点。

因此，LED常用于显示器、交通信号灯、景观照明等领域。

6.快恢复二极管（FRD）快恢复二极管是一种高速响应的二极管，它们在高频电路中和需要快速响应的系统中具有广泛的应用。

快恢复二极管的开关速度很快，可以有效地控制大电流的通断。

因此，快恢复二极管常用于电源供应器、电力系统的控制和保护等方面。

7.肖特基二极管（SBD）肖特基二极管是一种低功耗、高效率的二极管，它们在高频电路中和需要高效能的系统中具有广泛的应用。

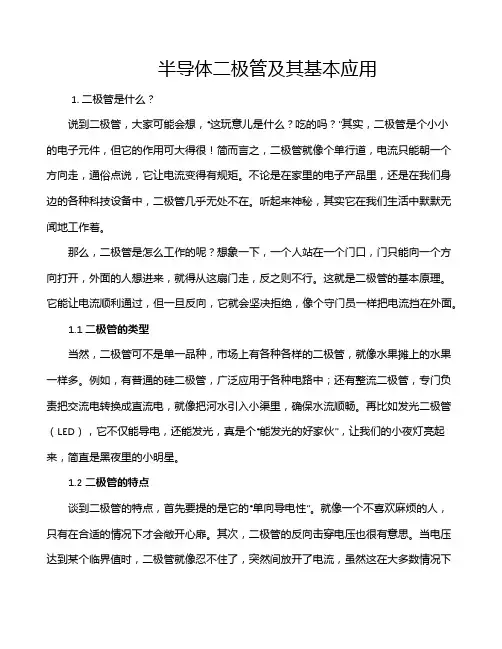

半导体二极管及其基本应用1. 二极管是什么？说到二极管，大家可能会想，“这玩意儿是什么？吃的吗？”其实，二极管是个小小的电子元件，但它的作用可大得很！简而言之，二极管就像个单行道，电流只能朝一个方向走，通俗点说，它让电流变得有规矩。

不论是在家里的电子产品里，还是在我们身边的各种科技设备中，二极管几乎无处不在。

听起来神秘，其实它在我们生活中默默无闻地工作着。

那么，二极管是怎么工作的呢？想象一下，一个人站在一个门口，门只能向一个方向打开，外面的人想进来，就得从这扇门走，反之则不行。

这就是二极管的基本原理。

它能让电流顺利通过，但一旦反向，它就会坚决拒绝，像个守门员一样把电流挡在外面。

1.1 二极管的类型当然，二极管可不是单一品种，市场上有各种各样的二极管，就像水果摊上的水果一样多。

例如，有普通的硅二极管，广泛应用于各种电路中；还有整流二极管，专门负责把交流电转换成直流电，就像把河水引入小渠里，确保水流顺畅。

再比如发光二极管（LED），它不仅能导电，还能发光，真是个“能发光的好家伙”，让我们的小夜灯亮起来，简直是黑夜里的小明星。

1.2 二极管的特点谈到二极管的特点，首先要提的是它的“单向导电性”。

就像一个不喜欢麻烦的人，只有在合适的情况下才会敞开心扉。

其次，二极管的反向击穿电压也很有意思。

当电压达到某个临界值时，二极管就像忍不住了，突然间放开了电流，虽然这在大多数情况下不是好事，但有时候却能拯救一些电路的生命。

还有，就是它的“恢复时间”，二极管在电流切换时的表现，也决定了它的应用场合。

2. 二极管的基本应用说了这么多，二极管到底有什么用呢？这可是个大问题，接下来我们就来聊聊它的一些基本应用。

2.1 整流电路首先要提的就是整流电路。

整流电路的任务就是把交流电转换成直流电。

你知道吗，家里的电器大部分都需要直流电，比如手机充电器、电脑等。

如果没有二极管，交流电就会让这些电器“崩溃”，简直就是电器界的“天塌下来了”。

大电阻为二极管反向电阻，如图1.8(b)所示。 由于模拟万用表置电阻挡时，黑表笔连接 的为表内电池正极，红表笔连接的为表内电池负极，所以测得正向电阻时，与黑表笔相连 的引脚为二极管的正极(A)，红表笔所接引脚为负极(K)。 若正、 反向电阻阻值相差不大， 则为劣质管；
若正、反向电阻阻值都非常大，表明管子内部已断路；若正、反向电阻阻值都很小， 则表明管子内部已短路。出现断路时，表明二极管已损坏。管子正常情况下，若正向电阻 为几千欧，则为硅管;若正向电阻为几百欧，则2 特性及主要参数 1. 单向导电性 二极管的主要特性是单向导电性。 加在二极管两端的电压称为偏置电压，若将直流电 源的正端加到二极管正极(PN结的P区)，负端加到二极管的负极(PN结的N区)，如图1.5(a)所 示，称为二极管(PN结)正向偏置，简称正偏。 这时电流表示出较大的电流值，二极管的这 种状态称为正偏导通，二极管呈现很小的电阻。 若将直流电源的正端接二极管的负极，负 端接二极管的正极，如图1.5(b)所示，称为二极管(PN结)反向偏置，简称反偏。 这时电流表 示出的电流值几乎为零，二极管的这种状态称为反向截止，即二极管呈现很大的电阻。 这 种允许一个方向电流流通的特性，称为单向导电性。
半导体二极管及其应用
3.基本应用 利用稳压管组成的简单的稳压电路如图1.15所示，R为限流电阻，RL为稳压电路的负载。 当输入电压UI、负载RL变化时，该电路可维持电压UO的稳定。
稳压二极管正常稳压工作时，有下述方程式：
若RL不变，UI增大时，UO将会随着增大，加于二极管两端的反向电压增加，使电流IZ 大大增加，IR也随之显著增加，从而使限流电阻上的压降IRR 增大，其结果是，UI的增加量 绝大部分都降落在限流电阻R 上，从而使输出电压UO基本维持恒定。反之，UI下降时，IR减 小，R 上压降减小，从而维持UO基本恒定。

半导体二极管的应用
激光二极管
激光二极管是一种特 殊的半导体二极管， 它能够产生激光。激 光二极管具有高效率 、低阈值、以及可调 谐的优点，被广泛应 用于各种领域，如通 信、医疗、军事等
5
总结
总结
1
2
3
4
半导体二极管作为 电子学中的基础元 件，具有广泛的应
用领域
从整流器到开关， 从保护电路到激光 二极管，二极管都 发挥着关键的作用
7
结论
2024/7/2
结论
半导体二极管作为电子学中的基础元件，已经经历了漫长的发展历程。 从最初的硅发展到锗，再到现在的硅锗合金等新型材料；从简单的整 流器发展到激光二极管、太阳能电池等多元化领域。这些发展和变化 不仅反映了人类对电子学认识的不断深入，也展示了半导体二极管在 推动科技进步和经济发展中的重要作用
半导体二极管的历史与发展
发展
随着半导体技术的不断进步，半导体二极管的性能也不断提高。材料方面，从早期的硅发 展到锗，再到现在的硅锗合金等新型材料；结构方面，从早期的点接触式发展到肖特基势 垒、PN结等结构；应用方面，从简单的整流器发展到激光二极管、太阳能电池等多元化领 域 同时，人们也在不断探索新的二极管材料和结构，如碳化硅、氮化镓等新型半导体材料， 以及超导二极管等新型结构。这些新型材料和结构的应用将进一步推动半导体二极管的发 展，并带来更多的应用领域和市场机会
整流器
整流器是二极管的基本应用之一。通过利用 二极管的整流效应，可以将交流电转换为直 流电
半导体二极管的应用
开关
二极管可以作为开关 使用，用于控制电路 的通断。其快速的开 关速度和低功耗使得 它在各种开关电路中 得到广泛应用
半导体二极管的应用

半导体发光二极管工作原理特性及应用半导体发光器件包含半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有通常P-N结的I-N 特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间邻近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相关于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，因此光仅在靠近PN结面数μm以内产生。

理论与实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）同意功耗Pm:同意加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：同意加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所同意加的最大反向电压。

二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。

它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。

下面我们将详细介绍二极管的种类和应用。

1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。

常用于整流、限流、稳压等电路中。

2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。

常用于高频电路和微波电路。

3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。

6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。

它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。

肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。

8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。

1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。

2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。

3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。

4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。

总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。

这使得二极管成为电子学中不可或缺的元件之一。

在同一片半导体基片上，分别制造P 型半导体和N 型半导体，经过载流子的扩散，在它们的交界面处就形成了PN 结。
*
P型半导体
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
－
N型半导体
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
扩散运动
内电场E
漂移运动
扩散的结果是使空间电荷区逐渐加宽，空间电荷区越宽。
内电场越强，就使漂移运动越强，而漂移使空间电荷区变薄。
RL
ui
uo
ui
uo
t
t
二极管的应用举例 二极管半波整流
§2.4 稳压二极管
U
I
IZ
IZmax
UZ
IZ
稳压误差
曲线越陡，电压越稳定。
+
-
UZ
动态电阻：
rz越小，稳压性能越好
*
（4）稳定电流IZ、最大、最小稳定电流Izmax、Izmin。
（5）最大允许功耗
稳压二极管的参数:
（1）稳定电压 UZ
*
扩散电容示意图
当外加正向电压 不同时，扩散电流即 外电路电流的大小也 就不同。所以PN结两 侧堆积的多子的浓度 梯度分布也不同，这 就相当电容的充放电 过程。

二极管详解及应用

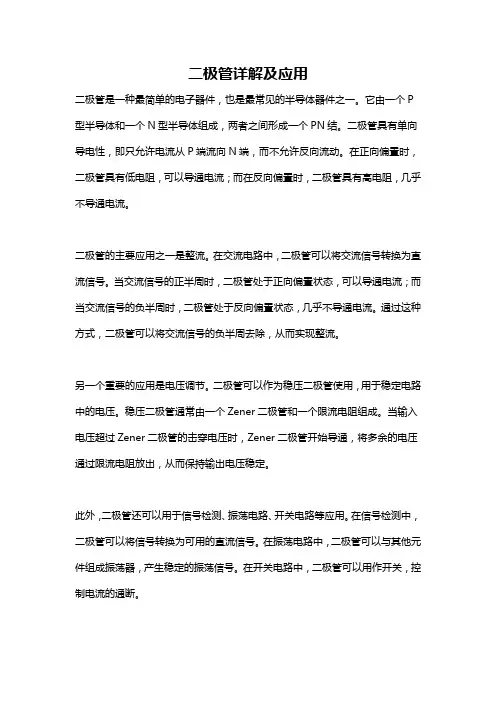

二极管是一种最简单的电子器件，也是最常见的半导体器件之一。

它由一个P 型半导体和一个N型半导体组成，两者之间形成一个PN结。

二极管具有单向导电性，即只允许电流从P端流向N端，而不允许反向流动。

在正向偏置时，二极管具有低电阻，可以导通电流；而在反向偏置时，二极管具有高电阻，几乎不导通电流。

二极管的主要应用之一是整流。

在交流电路中，二极管可以将交流信号转换为直流信号。

当交流信号的正半周时，二极管处于正向偏置状态，可以导通电流；而当交流信号的负半周时，二极管处于反向偏置状态，几乎不导通电流。

通过这种方式，二极管可以将交流信号的负半周去除，从而实现整流。

另一个重要的应用是电压调节。

二极管可以作为稳压二极管使用，用于稳定电路中的电压。

稳压二极管通常由一个Zener二极管和一个限流电阻组成。

当输入电压超过Zener二极管的击穿电压时，Zener二极管开始导通，将多余的电压通过限流电阻放出，从而保持输出电压稳定。

此外，二极管还可以用于信号检测、振荡电路、开关电路等应用。

在信号检测中，二极管可以将信号转换为可用的直流信号。

在振荡电路中，二极管可以与其他元件组成振荡器，产生稳定的振荡信号。

在开关电路中，二极管可以用作开关，控制电流的通断。

总的来说，二极管是一种非常重要的电子器件，具有许多应用。

它的简单结构和特殊的电流导通特性使得它在电子电路中起到了至关重要的作用。

无论是整流、稳压、信号检测还是振荡，二极管都扮演着不可或缺的角色。

因此，对于电子工程师和电子爱好者来说，了解二极管的原理和应用是非常重要的。

ΔUD
ud
+
-
（3）让我们来比较一下二极管的直流电阻和交流电阻 直流电阻： 交流电阻： 思考：1、能否用万用表来测量二极管的直流电阻或交流电阻？ 2、你会用万用表来判断二极管的极性及其性能的好坏？
三、 二极管的主要参数
1、 最大平均整流电流IF
2、 最大反向工作电压UR：
3、 反向电流IR：
4、 最高工作频率fmax：
？
在本征半导体中掺入5价元素，则多子应是 ，掺杂越多，则其数量越 ；少子是 ，掺杂越多，则其数量越 。
杂质半导体中少子的数量比同温度下本征半导体的同种载流子 。
平衡PN结中多子的扩散电流 少子的漂移电流。
PN结内电场的方向是由 区指向 区。
+
-
交流小信号模型
【例题】试估算二极管上交流电压与 电流成分的振幅值Udm、Idm。
+
-
+
-
ui
1k
10V
(1)未加上正弦信号时，由10V直流电源确定二极管的静态 工作点；
(2)加上正弦信号后，二极管在静态工作点上叠加一个交流 小信号，二极管在电路中可等效为一个线性元件，这样 就可以利用叠加原理分别计算其直流量和交流量。
(4)稳定电压温度系数
雪崩管为正；
齐纳管为负。
UZ
U
IZmin
IZmax
A
UZ
稳压性能变差；
易过热（产生热击穿）；
rZ 越小，稳压性能越好，一般为几到几十
4、稳压管的电路模型
正常工作时，稳压管的电路模型如下：
rZ
UZ
DZ
相当于一个电源为UZ，内阻为rZ的恒压源。
5、 稳压管稳压电路

半导体二极管的应用
半导体二极管的应用
半导体二极管具有广 泛的应用，以下是几
个主要应用领域
半导体二极管的应用
整流：利用二极管的单向导电性，可以将 交流电转换为直流电。这是二极管最基本 的用途之一
检波：在无线电接收机中，二极管可以用 来检波，从复杂的信号中提取出所需要的 音频信号
限幅：在电路中，二极管可以用来限制电 流的幅度，防止电流过大导致电路损坏
电容-电感法：在二极管电路中，利用电 容和电感的充放电特性，可以检测二极 管的性能
晶体管测试仪：专业的晶体管测试仪可 以更全面地检测二极管的各项性能指标
二极管的检测与维护
二极管的维护
避免过电压：过电压可能会损坏二极管，应确保二极管两端的电压在规定范围内 避免过电流：过电流可能会导致二极管发热甚至烧毁，应确保流过二极管的电流不超 过额定值 注意工作环境：高温、高湿、腐蚀性气体等恶劣环境可能会影响二极管的性能和寿命 ，应尽量改善工作环境 定期检查：定期检查二极管的工作状态，如有异常应及时处理 更换操作规范：更换二极管时，应选用同型号、同规格的产品，并遵循安装规范进行 操作 存储与运输：二极管应存储在干燥、通风、无腐蚀性气体的环境中，运输过程中应避 免剧烈震动和冲击
二极管的检测与维护
二极管故障分析
断路故障：可能原因包括焊接不良、引线断裂等。 这种故障会导致电路不导通，解决方法是重新焊接 或更换引线
短路故障：可能原因包括二极管反接、性能不良等 。这种故障会导致电路短路或漏电，解决方法是找 出反接的二极管并纠正，或更换性能不良的二极管
参数变化故障：长期工作或环境变化可能导致二极 管的参数发生变化，如正向压降、反向电阻等。这 种故障可能导致电路性能下降或失效，解决方法是 定期检测和更换二极管

半导体二极管是一种电子元 件由两个PN结组成
具有开关特性可以用于控制 电路的开关状态
具有整流特性可以用于将交 流电转换为直流电
半导体二极管的结构
半导体材料：硅、锗等 结构类型：PN结、PIN结等 工作原理：利用半导体材料的单向导电性 应用领域：电子、通信、电力等
半导体二极管的特性
单向导电性：二极管只允许电流在一个方向通过
汽车安全系统：用于安全气 囊、防抱死系统（BS）、 电子稳定程序（ESP）等
汽车辅助驾驶系统：用于自 适应巡航控制（CC）、车道 保持辅助系统（LKS）等
电动汽车充电系统：用于电 动汽车的充电控制和保护
06
半导体二极管的发展趋 势和挑战
发展趋势
技术进步：半导 体二极管性能不 断提高功耗降低 可靠性增强
通信领域
半导体二极管在通 信领域的应用广泛 如手机、电脑、路 由器等设备中都有 使用。
半导体二极管在通 信领域中主要起到 信号放大、调制解 调、滤波等作用。
半导体二极管在通 信领域中的主要应 用包括：射频电路、 功率放大器、调制 解调器等。
半导体二极管在通 信领域中的发展趋 势是朝着更高频率、 更大功率、更小体 积的方向发展。
反向击穿：当二极管两端电压大于击穿电压时二极管被击穿电流急剧增大
温度影响：温度升高二极管正向导通电压降低反向截止电压升高反向击穿 电压降低
半导体二极管的温度特性
温度对半导体二极管特性的影响 温度对半导体二极管导通电压的影响 温度对半导体二极管反向漏电流的影响 温度对半导体二极管开关速度的影响
04
限幅电路的组成： 二极管、电阻、电 容等
限幅电路的工作原 理：利用二极管的 单向导电性将信号 限制在一定范围内
限幅电路的应用： 音频放大器、电源 保护电路、信号处 理电路等

Uth = 0.5 V (硅管) 0.1 V (锗管)
反
向 击 穿
死区 电压
U > Uth iD 急剧上升 UD(on) = (0.6 ∼ 0.8) V 硅管 0.7 V
(0.1 ∼ 0.3) V 锗管 0.2 V
U(BR) < U < 0 U < U(BR)
iD = IS < 0.1 µA(硅) 几十 µA (锗) 反向电流急剧增大 (反向击穿)
2、杂质半导体
（1）N 型半导体
N型
+4
+4
+4
+4
+5
+4
磷原子
自由电子
电子为多数载流子 空穴为少数载流子 载流子数 ≈ 电子数
空穴 — 多子
电子 — 少子 受主
施主 离原子
载流子数 ≈ 空穴数离原子
（2）P 型半导体
P型
+4
+4
+4
+4
+3
硼原子
+4 空穴
电子为多数载流子
空穴 — 多子
空穴为少数载流子 载流子数 ≈ 电子数
2、反向击穿电压 齐纳击穿：反向电场太强，将电子强行拉出共价键。 (Zener) (击穿电压 < 6 V，负温度系数)
雪崩击穿：反向电场使电子加速，动能增大，撞击 使自由电子数突增。 (击穿电压 > 6 V，正温度系数)
击穿电压在 6 V 左右时，温度系数趋近零。
反向击穿类型： 电击穿 — PN 结未损坏，断电即恢复。 热击穿 — PN 结烧毁。
IR
P区
N区
内电场 外电场
−+

4．最高工作频率fM
保证二极管具有单向导电作用时允许的最高工作频率。fM主要决定于 PN结电容的大小，结电容越小，fM越大。点接触型二极管的最高工作 频率可达数百兆赫，而面接触型二极管（如整流二极管）最高工作频 率只有3kHz左右。
1.2.4 二极管的等效电路
能在一定条件下近似模拟二极管特性的线性电路称为 二极管的等效电路（或等效模型）。 i
VD IO + UI R 2k UO _ UI R 2k
UD(ON) =0 IO
+ UO _
UD(ON) =0.7V IO _ +
UI R 2k
+ UO _
（ a）
（ b）
（c）
图1-19
例1.2图
解：将二极管用理想模型和恒压降模型分别代入计算式中。 (1) 当UI = 2 V时，由图1-19（b）可得UO =2V，IO=UO/R=1mA 由图1-19（c）可得：UO =UI - UD(ON) =1.3V，IO=UO /R=0.65mA (2) 当UI =20 V时，由图1-19（b）可得UO=20V，IO= UI/R=10mA 由图1-19（c）可得：UO= UI - UD(ON) =19.3V，IO=UO/R=9.65mA
1.1.1 本征半导体
1. 本征半导体 2. 本征激发与复合 3. 本征浓度
4. 本征半导体的导电特性
1.1.1 本征半导体
1.本征半导体
纯净的、晶体结构、 排列整齐的半导体叫 做本征半导体。 将硅或锗材料提纯便 形成单晶体，它的原 子结构为共价键结构。
+4
共 价 键
+4
+4
价 电 子
+4
+4

面接触型
硅平面型
阳极
阴极
金属支架
正极引线
负极引线
金锑合金
P型硅
铝合金小球
N型硅片
阳极引线
阴极引线
N型锗片
金属触丝
管壳
二氧化硅保护层
负极引线
阳极引线
N型硅
P型硅
二极管外形示意图
阳极
阴极
面接触型二极管特点：结面积大、结电容大，允许通过较大的电流，适用于低频整流。
硅平面型二极管特点：结面积大的可用于大功率整流；结面积小的，结电容大，适用于脉冲数字电路，作为开关管使用。
u
u<0时
整流电路
uo(io）
0
π
2π
3π
ωt
0
π
2π
3π
ωt
u
uo
io
D4
D1
D2
D3
u
+ -
uo
+
-
RL
io
0
π
2π
3π
ωt
iD
iD1 ,iD3
iD2 ,iD4
整流电路
uo(io）
0
П
2П
3П
ωt
uo
io
桥式全波整流输出电压uO的平均值UO为:
U为交流电源u的有效值
负载电阻RL中流过的电流iO的平均值IO为:
其中IDZ=(5~25)mA IL=UZ/RL=6/600=10mA
本节知识要点
1. 伏安特性方程：
A
D
C
B
iD
uD
o
UBR
一、二极管的伏安特性
2. 伏安特性曲线
