第1章 半导体二极管及其应用习题解答

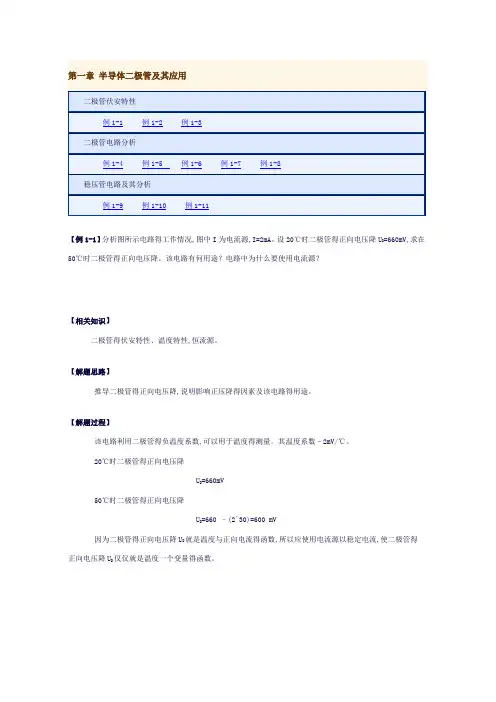

【例1-1】分析图所示电路得工作情况,图中I为电流源,I=2mA。

设20℃时二极管得正向电压降U D=660mV,求在50℃时二极管得正向电压降。

该电路有何用途？电路中为什么要使用电流源？【相关知识】二极管得伏安特性、温度特性,恒流源。

【解题思路】推导二极管得正向电压降,说明影响正压降得因素及该电路得用途。

【解题过程】该电路利用二极管得负温度系数,可以用于温度得测量。

其温度系数–2mV/℃。

20℃时二极管得正向电压降U D=660mV50℃时二极管得正向电压降U D=660 –(2´30)=600 mV因为二极管得正向电压降U D就是温度与正向电流得函数,所以应使用电流源以稳定电流,使二极管得正向电压降U D仅仅就是温度一个变量得函数。

【例1-2】电路如图(a)所示,已知,二极管导通电压。

试画出u I与u O得波形,并标出幅值。

图(a)【相关知识】二极管得伏安特性及其工作状态得判定。

【解题思路】首先根据电路中直流电源与交流信号得幅值关系判断二极管工作状态;当二极管得截止时,u O=u I;当二极管得导通时,。

【解题过程】由已知条件可知二极管得伏安特性如图所示,即开启电压U on与导通电压均为0、7V。

由于二极管D1得阴极电位为＋3V,而输入动态电压u I作用于D1得阳极,故只有当u I高于＋3、7V时D1才导通,且一旦D1导通,其阳极电位为3、7V,输出电压u O=＋3、7V。

由于D2得阳极电位为－3V,而u I作用于二极管D2得阴极,故只有当u I低于－3、7V时D2才导通,且一旦D2导通,其阴极电位即为－3、7V,输出电压u O=－3、7V。

当u I在－3、7V到＋3、7V之间时,两只管子均截止,故u O=u I。

u I与u O得波形如图(b)所示。

图(b)【例1-3】某二极管得反向饱与电流,如果将一只1、5V得干电池接在二极管两端,试计算流过二极管得电流有多大？【相关知识】二极管得伏安特性。

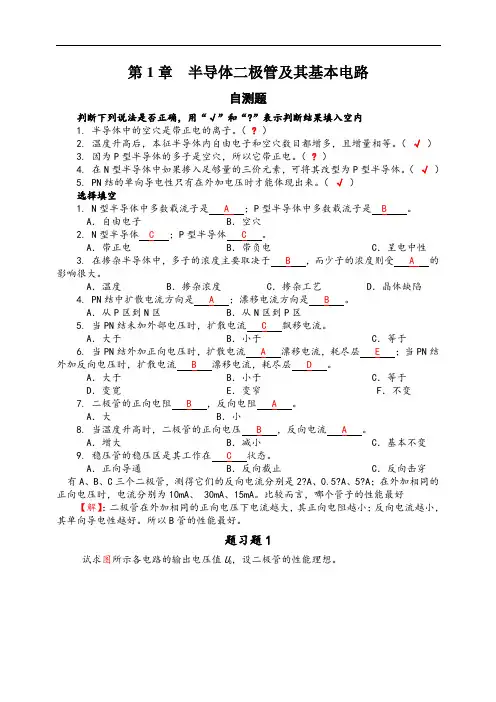

第1章半导体二极管及其基本电路自测题判断下列说法是否正确，用“√”和“?”表示判断结果填入空内1. 半导体中的空穴是带正电的离子。

（?）2. 温度升高后，本征半导体内自由电子和空穴数目都增多，且增量相等。

（√）3. 因为P型半导体的多子是空穴，所以它带正电。

（?）4. 在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（√）5. PN结的单向导电性只有在外加电压时才能体现出来。

（√）选择填空1. N型半导体中多数载流子是 A ；P型半导体中多数载流子是B。

A．自由电子 B．空穴2. N型半导体C；P型半导体C。

A．带正电 B．带负电 C．呈电中性3. 在掺杂半导体中，多子的浓度主要取决于B，而少子的浓度则受 A 的影响很大。

A．温度 B．掺杂浓度 C．掺杂工艺 D．晶体缺陷4. PN结中扩散电流方向是A；漂移电流方向是B。

A．从P区到N区 B．从N区到P区5. 当PN结未加外部电压时，扩散电流C飘移电流。

A．大于 B．小于 C．等于6. 当PN结外加正向电压时，扩散电流A漂移电流，耗尽层E；当PN结外加反向电压时，扩散电流B漂移电流，耗尽层D。

A．大于 B．小于 C．等于D．变宽 E．变窄 F．不变7. 二极管的正向电阻B，反向电阻A。

A．大 B．小8. 当温度升高时，二极管的正向电压B，反向电流A。

A．增大 B．减小 C．基本不变9. 稳压管的稳压区是其工作在C状态。

A．正向导通 B．反向截止 C．反向击穿有A、B、C三个二极管，测得它们的反向电流分别是2?A、0.5?A、5?A；在外加相同的正向电压时，电流分别为10mA、 30mA、15mA。

比较而言，哪个管子的性能最好【解】：二极管在外加相同的正向电压下电流越大，其正向电阻越小；反向电流越小，其单向导电性越好。

所以B管的性能最好。

题习题1试求图所示各电路的输出电压值U O，设二极管的性能理想。

5VVD+-3k ΩU OVD7V5V +-3k ΩU O5V1VVD +-3k ΩU O（a ） （b ） （c ）10V5VVD3k Ω+._O U 2k Ω6V9VVD VD +-123k ΩU OVD VD 5V7V+-123k ΩU O（d ） （e ） （f ）图【解】：二极管电路，通过比较二极管两个电极的电位高低判断二极管工作在导通还是截止状态。

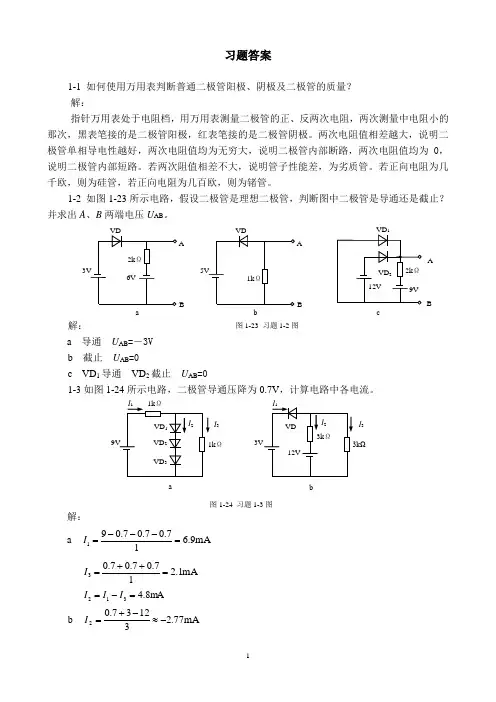

1习题答案1-1 如何使用万用表判断普通二极管阳极、阴极及二极管的质量？ 解：指针万用表处于电阻档，用万用表测量二极管的正、反两次电阻，两次测量中电阻小的那次，黑表笔接的是二极管阳极，红表笔接的是二极管阴极。

两次电阻值相差越大，说明二极管单相导电性越好，两次电阻值均为无穷大，说明二极管内部断路，两次电阻值均为0，说明二极管内部短路。

若两次阻值相差不大，说明管子性能差，为劣质管。

若正向电阻为几千欧，则为硅管，若正向电阻为几百欧，则为锗管。

1-2 如图1-23所示电路，假设二极管是理想二极管，判断图中二极管是导通还是截止？并求出A 、B 两端电压U AB 。

解：a 导通 U AB =－3Vb 截止 U AB =0c VD 1导通 VD 2截止 U AB =01-3如图1-24所示电路，二极管导通压降为0.7V ，计算电路中各电流。

解： a mA 9.617.07.07.091=---=ImA 1.217.07.07.03=++=Im A 8.4312=-=I I Ib mA 77.231237.02-≈-+=IA图1-23 习题1-2图BBAacABbI 3 aI 3 图1-24 习题1-3图Ωb2mA 23.1337.03≈+=I m A 54.1321-=+=I I I1-4如图1-25所示电路，二极管为理想二极管，根据表1-1输入值，判断二极管状态，确定输出u o 值。

解：如表1-1。

表1-1 习题1-4表1-5如图1-26所示电路，二极管为理想二极管，u i =10sin ωt ，试画出u o 的波形。

若二极管正向导通压降为0.7V ，波形又如何变化？解： abo 图1-26 习题1-5图uu o acu o u ＋ －bu A 图1-25 习题1-4图－5Vu Bu ou i u o 0.7 u i u o u i u o u i u o3c 1-6 如图1-27所示电路，分析二极管导通还是截止？三个灯是否都发光？解：VD 1截止，VD 2导通； L 1、L 3发光，L 2不发光。

半导体二极管及其应用习题解答Document number：NOCG-YUNOO-BUYTT-UU986-1986UT第1章半导体二极管及其基本电路教学内容与要求本章介绍了半导体基础知识、半导体二极管及其基本应用和几种特殊二极管。

教学内容与教学要求如表所示。

要求正确理解杂质半导体中载流子的形成、载流子的浓度与温度的关系以及PN结的形成过程。

主要掌握半导体二极管在电路中的应用。

表第1章教学内容与要求内容提要1.2.1半导体的基础知识1．本征半导体高度提纯、结构完整的半导体单晶体叫做本征半导体。

常用的半导体材料是硅(Si)和锗(Ge)。

本征半导体中有两种载流子：自由电子和空穴。

自由电子和空穴是成对出现的，称为电子空穴对，它们的浓度相等。

本征半导体的载流子浓度受温度的影响很大，随着温度的升高，载流子的浓度基本按指数规律增加。

但本征半导体中载流子的浓度很低，导电能力仍然很差，2．杂质半导体(1) N 型半导体 本征半导体中，掺入微量的五价元素构成N 型半导体，N 型半导体中的多子是自由电子，少子是空穴。

N 型半导体呈电中性。

(2) P 型半导体 本征半导体中，掺入微量的三价元素构成P 型半导体。

P 型半导体中的多子是空穴，少子是自由电子。

P 型半导体呈电中性。

在杂质半导体中，多子浓度主要取决于掺入杂质的浓度，掺入杂质越多，多子浓度就越大。

而少子由本征激发产生，其浓度主要取决于温度，温度越高，少子浓度越大。

1.2.2 PN 结及其特性1．PN 结的形成在一块本征半导体上，通过一定的工艺使其一边形成N 型半导体，另一边形成P 型半导体，在P 型区和N 型区的交界处就会形成一个极薄的空间电荷层，称为PN 结。

PN 结是构成其它半导体器件的基础。

2．PN 结的单向导电性PN 结具有单向导电性。

外加正向电压时，电阻很小，正向电流是多子的扩散电流，数值很大，PN 结导通；外加反向电压时，电阻很大，反向电流是少子的漂移电流，数值很小，PN 结几乎截止。

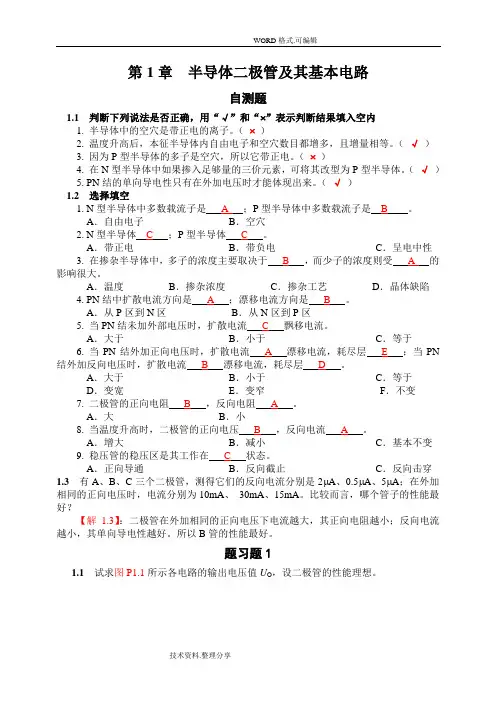

第1章半导体二极管及其基本电路自测题1.1 判断下列说法是否正确，用“√”和“⨯”表示判断结果填入空内1. 半导体中的空穴是带正电的离子。

（⨯）2. 温度升高后，本征半导体内自由电子和空穴数目都增多，且增量相等。

（√）3. 因为P型半导体的多子是空穴，所以它带正电。

（⨯）4. 在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（√）5. PN结的单向导电性只有在外加电压时才能体现出来。

（√）1.2 选择填空1. N型半导体中多数载流子是 A ；P型半导体中多数载流子是B。

A．自由电子B．空穴2. N型半导体C；P型半导体C。

A．带正电B．带负电C．呈电中性3. 在掺杂半导体中，多子的浓度主要取决于B，而少子的浓度则受 A 的影响很大。

A．温度B．掺杂浓度C．掺杂工艺D．晶体缺陷4. PN结中扩散电流方向是A；漂移电流方向是B。

A．从P区到N区B．从N区到P区5. 当PN结未加外部电压时，扩散电流C飘移电流。

A．大于B．小于C．等于6. 当PN结外加正向电压时，扩散电流A漂移电流，耗尽层E；当PN 结外加反向电压时，扩散电流B漂移电流，耗尽层D。

A．大于B．小于C．等于D．变宽E．变窄F．不变7. 二极管的正向电阻B，反向电阻A。

A．大B．小8. 当温度升高时，二极管的正向电压B，反向电流A。

A．增大B．减小C．基本不变9. 稳压管的稳压区是其工作在C状态。

A．正向导通B．反向截止C．反向击穿1.3 有A、B、C三个二极管，测得它们的反向电流分别是2μA、0.5μA、5μA；在外加相同的正向电压时，电流分别为10mA、30mA、15mA。

比较而言，哪个管子的性能最好？【解1.3】：二极管在外加相同的正向电压下电流越大，其正向电阻越小；反向电流越小，其单向导电性越好。

所以B管的性能最好。

题习题11.1 试求图P1.1所示各电路的输出电压值U O，设二极管的性能理想。

5VVD+-3k ΩU OVD7V5V +-3k ΩU O5V1VVD +-3k ΩU O（a ） （b ） （c ）10V5VVD3k Ω+._O U 2k Ω6V9VVD VD +-123k ΩU OVD VD 5V7V+-123k ΩU O（d ） （e ） （f ）图P 1.4【解 1.1】：二极管电路，通过比较二极管两个电极的电位高低判断二极管工作在导通还是截止状态。

习题册参考答案第一章半导体二极管§1-1 半导体的基本知识一、填空题1. 导体绝缘体半导体2. 半导体3. 硅锗4. 热敏光敏掺杂5. 正负负正6. 单向导电导通截止7. 高二、判断题1.×2.×3.√三、选择题1.C2.A3.C4.A§1-2 半导体二极管一、填空题1. 阳正阴负2.硅二极管锗二极管普通整流稳压开关光敏发光变容3.正极负极4.0.7 0.35.单向导电性导通小大截止大小6.大小7.0.5 0.28.最大整流电流最高反向工作电压9.烧毁击穿10.硅稳压锗普通硅整流锗开关11.击穿开路12.小好13.电光光电发光二极管二、判断题1.×2.×3.×4.√5.×6.×7.×8.×9.× 10.√ 11.× 12.× 13.× 14.× 15.× 16.√三、选择题1.C2.C 3．B 4.B 5.B 6.D 7.B 8.C 9.A 10.A11.C 12.C 13.B 14.D 15.A 16.A 17.A 18.A四、综合题1. 答：硅管死区电压为0.5V左右而锗管为0.2V左右；硅管的正向管压降为0.7V左右而锗管为0.3V左右；硅管的反向饱和电流较小而锗管较大。

2. 答：图b）中的灯不亮。

3. 答：a）图中，二极管导通，U AO=-6V；b）图，二极管截止，U AO=-12V；c）图V1导通，V2截止，U AO=0V。

4. 答：5.答：6.答：2CZ83： N 型硅材料整流二极管序号为83 2CW55： N 型硅材料稳压二极管序号为55 2DK14： P 型硅材料开关二极管序号为14 7.答：序号 型号 所用材料F I （mA ）RM U (V)R I (μA)1 2AP9 锗 5 202 1N4148 硅 100 75 5 32CZ56A硅3000258.答：图a ）中，在表头处串联一个二极管，若直流电源极性接错，二极管V1反向截止，使表头指针不发生反偏，起保护表头的目的。

第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。

PN结具有单向导电特性、击穿特性和电容特性。

介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。

理想情况下，二极管相当于开关闭合与断开。

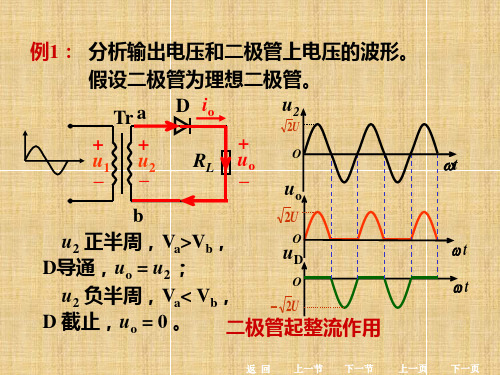

介绍了二极管的简单应用电路，包括整流、限幅电路等。

同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。

教学内容、要求和重点见如表1.1。

表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示，设U im>U R,，二极管为理想，试分析电路输出电压，并画出其波形。

解：求解这类电路的基本思路是确定二极管D在信号作用下所处的状态，即根据理想二极管单向导电的特性及具体构成的电路，可获得输出U o的波形。

本电路具体分析如下：当U i增大至U R时，二极管D导通，输出U o被U R嵌位，U o=U R，其他情况下，U o=U i。

这类电路又称为限幅电路。

图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示，若输入电压U i=7sinωt (V)，试分析并画出电路输出电压的波形。

（设二极管的U on为0.7V，忽略二极管内阻）。

图1-2解：用恒压降等效模型代替实际二极管，等效电路如图1-2(b)所示，当U i<－3.7V时，D2反偏截止，D1正偏导通，输出电压被钳制在－3.7V；当－3.7V<U i <3.7V时，D1、D2均反偏截止，此时R中无电流，所以U o=U i；当3.7V<U i时，D1反偏截止，D2正偏导通，输出电压被钳制在3.7V。

综合上述分析，可画出的波形如图1-20(c)所示，输出电压的幅度被限制在正负3.7V 之间。

【例题1-3】电路如图1-3（a），二极管为理想，当B点输入幅度为±3V、频率为1kH Z的方波，A点输入幅度为3V、频率为100kH Z的正弦波时，如图1-3（b），试画出Uo点波形。

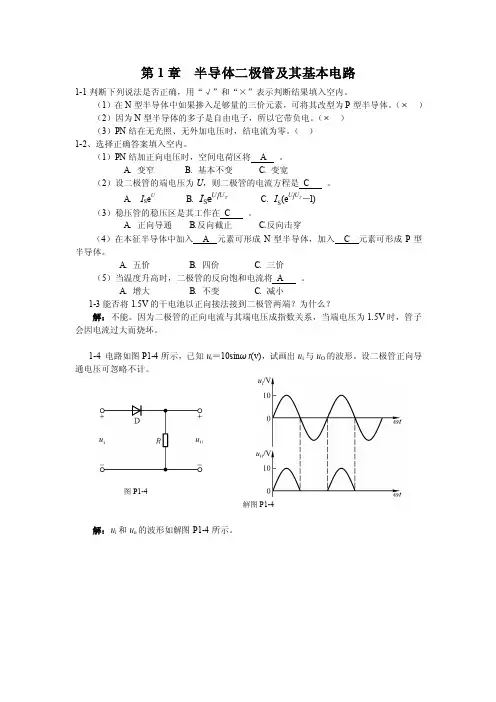

第1章 半导体二极管及其基本电路1-1判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。

（1）在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

（⨯ ） （2）因为N 型半导体的多子是自由电子，所以它带负电。

（⨯ ） （3）PN 结在无光照、无外加电压时，结电流为零。

（ ） 1-2、选择正确答案填入空内。

（1）PN 结加正向电压时，空间电荷区将 A 。

A. 变窄 B. 基本不变 C. 变宽（2）设二极管的端电压为U ，则二极管的电流方程是 C 。

A. I S e UB. TU U I eS C. )1e (S －T U U I（3）稳压管的稳压区是其工作在 C 。

A. 正向导通B.反向截止C.反向击穿（4）在本征半导体中加入 A 元素可形成N 型半导体，加入 C 元素可形成P 型半导体。

A. 五价B. 四价C. 三价（5）当温度升高时，二极管的反向饱和电流将 A 。

A. 增大 B. 不变 C. 减小1-3能否将1.5V 的干电池以正向接法接到二极管两端？为什么？解：不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。

1-4 电路如图P1-4所示，已知u i ＝10sin ωt (v)，试画出u i 与u O 的波形。

设二极管正向导通电压可忽略不计。

图P1-4解图P1-4解：u i 和u o 的波形如解图P1-4所示。

1-5电路如图P1-54所示，已知u i＝5sinωt(V)，二极管导通电压U D＝0.7V。

试画出u i 与u O的波形，并标出幅值。

图P1-5解图P1-5解：波形如解图P1-5所示。

1-6 电路如图P1-6（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。

试画出输出电压u O的波形，并标出幅值。

图P1-6解：u O的波形如解图P1-6所示。

解图P1-61-7电路如图P1-7所示，二极管导通电压U D＝0.7V，常温下U T≈26mV，电容C对交流信号可视为短路；u i为正弦波，有效值为10mV。

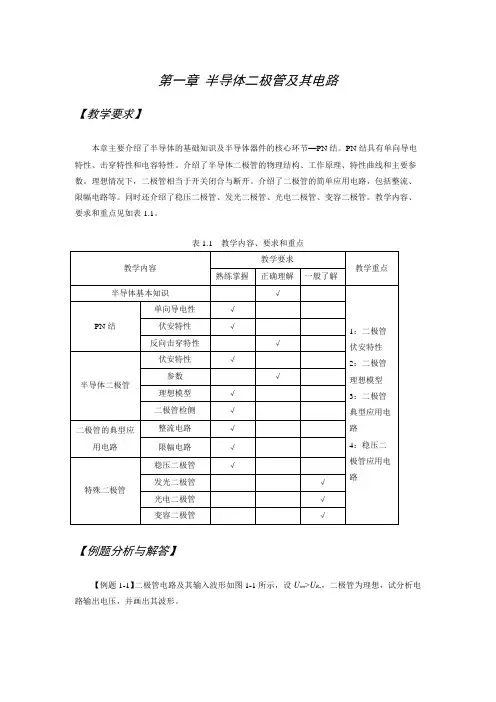

第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。

PN结具有单向导电特性、击穿特性和电容特性。

介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。

理想情况下，二极管相当于开关闭合与断开。

介绍了二极管的简单应用电路，包括整流、限幅电路等。

同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。

教学内容、要求和重点见如表1.1。

表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示，设U im>U R,，二极管为理想，试分析电路输出电压，并画出其波形。

解：求解这类电路的基本思路是确定二极管D在信号作用下所处的状态，即根据理想二极管单向导电的特性及具体构成的电路，可获得输出U o的波形。

本电路具体分析如下：当U i增大至U R时，二极管D导通，输出U o被U R嵌位，U o=U R，其他情况下，U o=U i。

这类电路又称为限幅电路。

图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示，若输入电压U i=7sinωt (V)，试分析并画出电路输出电压的波形。

（设二极管的U on为0.7V，忽略二极管内阻）。

图1-2解：用恒压降等效模型代替实际二极管，等效电路如图1-2(b)所示，当U i<－3.7V时，D2反偏截止，D1正偏导通，输出电压被钳制在－3.7V；当－3.7V<U i <3.7V时，D1、D2均反偏截止，此时R中无电流，所以U o=U i；当3.7V<U i时，D1反偏截止，D2正偏导通，输出电压被钳制在3.7V。

综合上述分析，可画出的波形如图1-20(c)所示，输出电压的幅度被限制在正负3.7V 之间。

【例题1-3】电路如图1-3（a），二极管为理想，当B点输入幅度为±3V、频率为1kH Z的方波，A点输入幅度为3V、频率为100kH Z的正弦波时，如图1-3（b），试画出Uo点波形。

第1章 半导体二极管及其应用1.1 试确定图E1.1（a ）、（b ）所示电路中二极管D 是处于正偏还是反偏状态，并计算A 、B 、C 、D 各点的电位。

设二极管的正向导通压降V D(on) ＝0.7V 。

解：如图E1.1所示，断开二极管，利用电位计算的方法，计算二极管开始工作前的外加电压，将电路中的二极管用恒压降模型等效，有（a ）V D1＇＝（12－0）V ＝12V ＞0.7V ，D 1正偏导通，)7.02.22.28.17.012(A +⨯+-=V V ＝6.915V V B ＝V A －V D(on)＝（6.915－0.7）V ＝6. 215V（b ）V D2＇＝（0－12）V ＝－12V ＜0.7V ，D 2反偏截止，有V C ＝12V ，V D ＝0V1.2 二极管电路如图E1.2所示，设二极管的正向导通压降V D(on) ＝0.7V ，试确定各电路中二极管D 的工作状态，并计算电路的输出电压V O 。

解：如图E1.2所示，将电路中连接的二极管开路，计算二极管的端电压，有 （a ）V D1＇＝[－9－（－12）]V ＝3V ＞0.7V ，D 1正偏导通V O1＝（－0.7－9）V ＝－9.7V（b ）V D2＇＝[－3－（－29）]V ＝1.5V ＞0.7V ，D 2正偏导通 V O2＝（－0.7－3）V ＝－3.7V图E1.1图E1.2（c ）V D3＇＝9V ＞0.7V ，V D4＇＝[9－（－6）]V ＝15V ＞0.7V ，V D4＇＞V D3＇，D 4首先导通。

D 4导通后，V D3＇＇＝（0.7－6）V ＝－5.3V ＜0.7V ，D 3反偏截止，V O3＝（0.7－6）V ＝－5.3V 。

1.3 二极管电路如图E1.3所示，设二极管是理想的，输入信号v i =10sin ωt V ，试画出输出信号v O 的波形。

解：如图E1.3所示电路，二极管的工作状态取决于电路中的输入信号v i 的变化。

《集成电子技术基础教程》习题与习题解答第一篇电子器件与电子电路基础第一章半导体二极管及其电路分析题1.1.1 已知二极管2AP9的伏安特性如图题1.1.1（a）所示。

（1）假设将其按正向接法直接与1.5V电池相连，估量会显现什么问题？（2）假设将其按反向接法直接与30V电源相连，又会显现什么问题？（3）分析二极管、稳压管在电路中常常与限流电阻相连的必要性。

（4）画出两只2AP9二极管[图题1.1.1（a）]在：同向串联、反向串联、同向并联、反向并联四种情形下的合成伏安特性曲线。

解：(1)烧杯二极管(2)反向击穿(3)串联电阻能够限制流过二极管或稳压管的电流超过规定值，使二极管或稳压管平安。

(4)略题1.1.2 当用万用表电阻档测量二极管[参见图题1.1.1（b）]，分析：（1）所测得的电阻值是二极管的直流电阻仍是动态（微变）电阻？（2）设万用表内电池电压为1.5V，R×10Ω档的内阻R iˊ为240Ω，R×100Ω档的内阻R iˊΩ。

试用图解分析法估算：a）用R×10Ω档测得的正向电阻值；b）用R×100Ω档测得的正向电阻值。

从概念上说明, 什么缘故用不同电阻档测得的二极管正向电阻相差差异？解： (1)是二极管的直流电阻(2)在二极管的特性曲线上，作出两条负载线，负载线和特性曲线的交点求得V和I，然后求出这二档的电阻。

V DD (R×10Ω档)V DD (R×100Ω档)由于万用表不同档的内阻不同，使流过二极管的电流相差较大，从而不同档时，测得二极管的正向电阻悬珠。

题1.1.3 二极管的伏安特性曲线如图题1.1.3所示。

（1）二极管经受的反向电压V RM为多少？（2）假设温度升高20°C，那么二极管的反向电流I S应为多大？（3）当温度升高20°C时，定性画出转变后的伏安特性曲线。

图题1.1.4解：(1) 由图可知，二极管经受的反向电压V RM规定为实际击穿电压V B的一半，即VRM=40V; (2)在反偏的条件下，温度每增加10°时，I S约增加1倍，因此温度增加20℃时,反向饱和电流I S约增加4倍。

第一章半导体的基础知识一、填空题1、物质按导电能力的强弱可分为、和三大类。

2、电子技术的核心是半导体，它的三个特性是：、、3、半导体中存在着两种载流子，其中带正电的载流子叫做，带负电的载流子叫做；N型半导体中多数载流子是，P型半导体中的多数载流子是。

4、PN结具有性能，即：加电压时PN结导通，加电压时PN结截止。

5、二极管的主要特性是具有。

二极管外加正向电压超过死区电压以后，正向电流会，这时二极管处于状态。

6、晶体二极管的伏安特性可简单理解为正向，反向的特性。

导通后，硅管的管压降约为，锗管约为。

7、整流电路将交流电变为直流电，滤波电路将直流电变为的直流电。

8、整流电路按整流相数，可分为与两种；按被整流后输出电压（或电流）的波形分，又可分为与两种。

9、把脉动直流电变成比较平滑直流电的过程称为。

10、电容滤波电路中的电容具有对交流电的阻抗，对直流电的阻抗的特性，整流后的脉动直流电中的交流分量由电容，只剩下直流分量加到负载的两端。

二、选择题1、稳压管（）A、是二极管B、不是二极管C、是特殊二极管2、稳压管电路如图1—1所示，稳压管的稳压值为（）A、6.3VB、0.7VC、7VD、14V3、稳压管稳压电路如图1—2所示，其中U Z1=7V、U Z2=3V，该电路输出电压为（）A、0.7VB、1.4VC、3VD、7V4、NPN型和PNP型晶体管的区别是（）A、由两种不同材料硅和锗制成的B、掺入杂质元素不同C、P区和N区的位置不同5、三极管的I CEO大，说明其（）A、工作电流大B、击穿电压高C、寿命长D、热稳定性差6、用直流电压表测得放大电路中某晶体管电极1、2、3的电位各为V1=2V，V2=6V，V3=2.7V,m则（）A、1为e 2为b 3为cB、1为e 2为c 3为bC、1为b 2为e 3为cD、1为b 2为c 3为e7、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线对应一个特定的（）A 、i cB 、U CEC 、I bD 、i E8、P 型半导体中空穴多于自由电子，则P 型半导体呈现的电性为（ ）。

第一章 半导体二极管一、单选题1. 当温度升高时，二极管正向特性和反向特性曲线分别（ ）。

A. 左移，下移B. 右移，上移C. 左移，上移D. 右移，下移 2. 在PN 结外加正向电压时，扩散电流 漂移电流，当PN 结外加反向电压时，扩散电流 漂移电流。

A. 小于，大于B. 大于，小于C. 大于，大于D. 小于，小于 3.下列符号中表示发光二极管的为（ ）。

ABCD4. 稳压二极管工作于正常稳压状态时，其反向电流应满足( )。

A. I D = 0 B. I D < I Zm 且I D > I ZM C. I Z > I D > I ZM D. I Zm < I D < I ZM5. 杂质半导体中（ ）的浓度对温度敏感。

A. 少子 B. 多子 C. 杂质离子 D. 空穴6. 从二极管伏安特性曲线可以看出，二极管两端压降大于（ ）时处于正偏导通状态。

A. 0B. 死区电压C. 反向击穿电压D. 正向压降 7. PN 结形成后，空间电荷区由（ ）构成。

A. 电子和空穴 B. 施主离子和受主离子 C. 施主离子和电子 D. 受主离子和空穴 8. 硅管正偏导通时，其管压降约为（ ）。

A 0.1VB 0.2VC 0.5VD 0.7V9. 用模拟指针式万用表的电阻档测量二极管正向电阻，所测电阻是二极管的 电阻，由于不同量程时通过二极管的电流 ，所测得正向电阻阻值 。

A. 直流，相同，相同B. 交流，相同，相同C. 直流，不同，不同D. 交流，不同，不同 二、判断题1. PN 结在无光照、无外加电压时，结电流为零。

（ ）2. 二极管在工作电流大于最大整流电流I F 时会损坏。

（ ）3. 二极管在工作频率大于最高工作频率f M 时会损坏。

（ ）4. 二极管在反向电压超过最高反向工作电压U RM 时会损坏。

（ ）5. 在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
