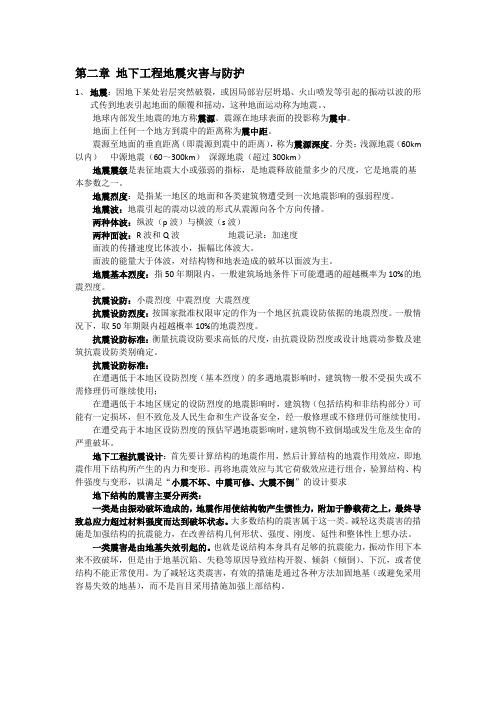

第二章地下工程地震灾害与防护1、地震：因地下某处岩层突然破裂，或因局部岩层坍塌、火山喷发等引起的振动以波的形式传到地表引起地面的颠覆和摇动，这种地面运动称为地震。

、地球内部发生地震的地方称震源。

震源在地球表面的投影称为震中。

地面上任何一个地方到震中的距离称为震中距。

震源至地面的垂直距离（即震源到震中的距离），称为震源深度。

分类：浅源地震（60km 以内）中源地震（60～300km）深源地震（超过300km）地震震级是表征地震大小或强弱的指标，是地震释放能量多少的尺度，它是地震的基本参数之一。

地震烈度：是指某一地区的地面和各类建筑物遭受到一次地震影响的强弱程度。

地震波：地震引起的震动以波的形式从震源向各个方向传播。

两种体波：纵波（p波）与横波（s波）两种面波：R波和Q波地震记录：加速度面波的传播速度比体波小，振幅比体波大。

面波的能量大于体波，对结构物和地表造成的破坏以面波为主。

地震基本烈度：指50年期限内，一般建筑场地条件下可能遭遇的超越概率为10%的地震烈度。

抗震设防：小震烈度中震烈度大震烈度抗震设防烈度：按国家批准权限审定的作为一个地区抗震设防依据的地震烈度。

一般情况下，取50年期限内超越概率10%的地震烈度。

抗震设防标准：衡量抗震设防要求高低的尺度，由抗震设防烈度或设计地震动参数及建筑抗震设防类别确定。

抗震设防标准：在遭遇低于本地区设防烈度（基本烈度）的多遇地震影响时，建筑物一般不受损失或不需修理仍可继续使用；在遭遇低于本地区规定的设防烈度的地震影响时，建筑物（包括结构和非结构部分）可能有一定损坏，但不致危及人民生命和生产设备安全，经一般修理或不修理仍可继续使用。

在遭受高于本地区设防烈度的预估罕遇地震影响时，建筑物不致倒塌或发生危及生命的严重破坏。

地下工程抗震设计：首先要计算结构的地震作用，然后计算结构的地震作用效应，即地震作用下结构所产生的内力和变形。

再将地震效应与其它荷载效应进行组合，验算结构、构件强度与变形，以满足“小震不坏、中震可修、大震不倒”的设计要求地下结构的震害主要分两类：一类是由振动破坏造成的，地震作用使结构物产生惯性力，附加于静载荷之上，最终导致总应力超过材料强度而达到破坏状态。

地下结构震害及抗震分析方法综述安腾【摘要】At present, China has begun to develop underground space, especially the subway projects. Usually, the underground structure has good seismic performance, and relatively few earthquake disasters. But if the underground structure is damaged by the earthquake, it will cause serious damage and cannot be repaired. This paper mainly introduces the seismic hazard characteristics of underground structures and compared the methods of seismic analysis of underground structures, such as the reaction displacement method, free field deformation method and so on.%目前,我国开始大力发展地下空间,尤其是地铁工程.通常情况下,地下结构具有良好的抗震性能,地震灾害相对较少.但是地下结构一旦遭受地震破坏,将会带来严重损失并且难以修复.本文主要介绍了地下结构的地震灾害特征以及常用的地下结构抗震分析方法.并且对比分析了反应位移法、自由场变形法和地震系数法等的特点以及不足.【期刊名称】《价值工程》【年(卷),期】2018(037)011【总页数】2页(P244-245)【关键词】地下结构;地震灾害;抗震性能;反应位移法【作者】安腾【作者单位】榆林学院,榆林719000【正文语种】中文【中图分类】TU930 引言随着现代城市的不断发展与人口的迅速增长，人类对生活空间的需求也不断扩大，地下结构的不断发展便是其真实写照。

内容简介本书主要论述地下结构震害及其特点、地下结构抗震计算与设计方法、地下结构抗震构造措施等，具体包括地下结构抗震概论、地下结构震害、地震与地震区划、地震作用下土的动力特性及土声能动力响应计算、土-结构体系的动力相互作用、岩土中的应力波、动力计算的边界、地下结构抗震计算方法、地下结构抗震模型实验以及抗震设计原则与构造措施等。

本书包含了作者近年在该领域内的研究成果，并结合我国的实际示例介绍了地下结构抗震原理及其分析计算方法。

本书可供从事抗震工程的设计、研究人员参考，亦可作为高等院校土建专业、地下结构专业研究生及高年级学生的教学参考用书。

目录序言一序言二前言第一章地下结构抗震概论第一节引言第二节地下结构地震反应的特点第三节地下结构抗震分析方法的分类参考文献第二章地下结构震害第一节引言第二节地下铁道的震害第三节地下管道震害第四节其他地下结构的震害第五节小结参考文献第三章地震与地震区划第一节引言第二节地震成因与地震类型第三节地震波与地震观测第四节震源、震级和震中第五节地震宏观破坏现象与震害第六节地震烈度与震害指数第七节烈度衰减规律第八节场地因素对烈度影响第九节中国的地震与地震区划第十节地下结构抗震计算地震输入波的确定方法参考文献第四章地震作用下土的动力特性及土层动力响应计算第一节引言第二节土的动力本构模型第三节土的液化第四节地震作用下土层的动力响应计算参考文献第五章土-结构体系的动力相互作用第一节引言第二节土-结构相互作用体系运动方程第三节运动方程的求解方法参考文献第六章岩土中的应力波第一节引言第二节应力和应变第三节虎克定律第四节杆件中的弹性应力波第五节无限弹性介质中的应力波第六节半限弹性介质中的应力波第七节地震波在岩土介质中传播特点参考文献第七章动力计算的边界第一节引言第二节等效粘性边界第三节能量传递边界参考文献第八章地下结构抗震设计计算方法第一节引言第二节横断面抗震计算方法第三节纵向抗震计算方法……第九章地下结构抗震模型实验第十章抗震设计原则和构造措施附录：地震学大事记（典故及展望）地下结构抗震第一章地下结构抗震概论第一节引言我国是世界上的多地震国家之一。

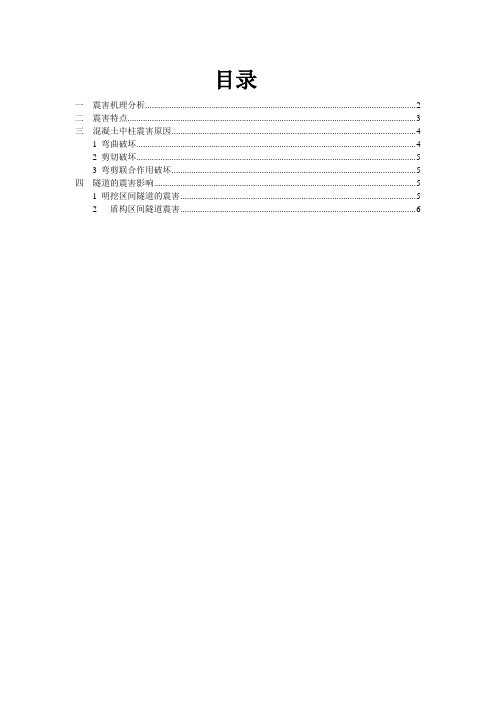

目录一震害机理分析 (2)二震害特点 (3)三混凝土中柱震害原因 (4)1 弯曲破坏 (4)2 剪切破坏 (5)3 弯剪联合作用破坏 (5)四隧道的震害影响 (5)1 明挖区间隧道的震害 (5)2 盾构区间隧道震害 (6)地下结构震害分析隧道二班谭坤（07011227）1995年日本阪神大地震的震害显示强震也能给地下结构带来严重危害, 这次地震使得地铁区间隧道及地铁车站受到严重破坏, 甚至出现地铁车站完全倒塌的情况。
