佳能打印机故障及解决(E02 E03 E05 E07 E15 E14 E13 E04 E16 E08)教案资料

佳能打印机常见故障代码和解决方案!让你更了解打印机的维护!随着时代的发展，现在很多公司都会配备有打印机。

那么打印机出现错误是会有什么现象呢?我们面对这些现象需要做什么样的了解呢?今天小编为大家整理了一些打印机常见错误现象和代码，帮助大家更了解打印机故障发生，下面我们一起来看看吧!故障代码以及原因排除00 正常工作代码机器正常，可以联机打印。

02 正常工作代码机器预热，准备使用。

11 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码以及原因排除13 机器卡纸请清除纸再重新开机或后门没关好。

14 机器未检测到硒鼓请检查硒鼓是否安装好。

16 机器的墨粉缺少请加墨粉。

17 机器没有装入下纸盒或下纸盒没有放入纸张。

18 纸盒里的尺寸非标准纸改从手动纸托进纸.20 内存满,无法继续处理减少一次打印的页数.A6-46 SERVICE -- 内存出错检查内存,重插一次。

故障代码以及原因排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。

42 I/F: 2 ERROR Interface problem: CENTRO* (parallel) RS232 (serial)Remove the defective device JCI5F-50 定影器损坏或没有定影电压，或者探温器失灵。

更换配件，或彻底清洁。

5F-50 Service CTL SFT E E 定影器可能结露，潮湿引起温控保护或短路保护。

LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定! 反复开机无效的话，检查温控管和定影器的通断情况，更换温控管或定影器。

注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。

购机时,请注意标明的电压!。

误差编码：
E2-2 =没有纸(ASF)
E3-3 =卡纸
E4 =没有墨水=墨盒没有安装E5-5或一个不支持的墨盒是没有适当地安装installed或者墨盒充分E8 =充分废墨水吸收体或者台板废墨水吸收体
E9 =被连接的数字照相机/摄象机不支持照相机直接
Printing
E14 =目的地是错误的墨盒
E15 =墨盒不是安装的E16 -墨水保持是未知的
E16 - E19 =无法对扫瞄头对准线板料
E22 =支架错误
E23 =送纸
E24 =清除单位错误
E25 = ASF (凸轮)传感器错误
E26 =内部温升错误
E27 =充分废墨水吸收体或充分台板废墨水吸收体
E28 =墨盒温升错误-
E29 = EEPROM错误
E33 =送纸位置误差
E35 15 = USB主人VBUD过载电流错误- USB
E37 17 =反常马达司机错误
E40 20 =其他硬件错误
E42 22 =扫描器错误。

如何重置佳能MP系列打印机和解决常见错误编辑：oa161办公商城佳能MP系列打印机列表错误代码：P02 （托盘错误）P03 （换行的错误）P05 （ASF传感器的误差）P06 （内部温度误差）P07 （墨水收集器已满）：打印机内的的墨水（海绵）已满。

P08 （打印头的温度上升错误）P09 （EEPROM错误）：- 这个需要更换逻辑板。

P15 （过电流USB VBUS ）P20 （其他硬件错误）P22（扫描仪错误）E13或E16 ：墨水已用完。

按下停止/复位按钮5至8秒，直到LED屏幕显示数字1 。

E04 ，E05，E14或E15 ：墨盒可能无法正确安装。

重新安装墨盒。

E2-2 =无纸（ASF）E3 -3 =卡纸E4 =无油墨E5 -5 =墨盒未安装或安装不支持的墨盒，或墨盒安装不正确E8 =废墨收集器已满，或压板废墨收集器已满E9 =连接数码相机/摄像机不支持相机直接打印E14 =墨盒，其目的是错误的E15 =墨盒未安装E16 - 剩余墨水是未知E16 -E19 =无法扫描头对齐页E22 =马车错误E23 =进纸错误E24 =清除单元错误E25 = ASF （凸轮）传感器错误E26 =内部温升错误的E27 =废墨收集器已满或压板废墨收集器已满E28 =墨盒的温升错误-E29 = EEPROM错误E33 =进纸位置误差E35 15 = USB主机VBUD过电流错误- USBE37 17 =异常电机驱动器错误E40 20 =其他硬件错误E42 22 =扫描仪错误复位程序：1.打开打印机。

按下并按住打印机上的“重置”按钮“。

2.同时按下“重置”按钮“，按住”颜色Start“按钮。

3.等待5秒钟。

4.释放“色彩开始”按钮，然后松开“复位”按钮。

5.等待，直到打印机开始自行配置。

这应该需要大约20秒左右6.没有。

“1”应该出现在画面上，按住“工具”按钮，然后字母“A”，现在应该在显示屏上。

7.同时按下“工具”按钮，按住“复位按钮”。

佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。

解决方案包括清理散热器和风扇，确保良好的散热。

2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。

解决方案包括检查加热装置的连接和电源，确保其正常工作。

3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。

解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。

4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。

解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。

5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。

解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。

6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。

解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。

7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。

解决方案包括更换或清空废纸盒，并定期清理废纸。

8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。

解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。

9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。

解决方案包括清理打印头散热器和风扇，确保良好的散热。

10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。

解决方案包括检查硬盘连接和电源，必要时更换硬盘。

总结：。

精心整理佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000、NP3020E001E002E003SSRE004主控板（复合电源板FONCTION>CLEAR>ERR复合电源板继电器继电器E005定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4*ERROR*（NP6050）清洁纸带棉布传感器故障[6]619按*OK（NP6330）主控板（DC）不良*6*WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007E009E010主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011主马达旋转异常主马达的旋转次数超过规定旋转数时E013主控板（E014主控板（图像处理板不良定影清洁带复合电源板E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更主控板（E021E022黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V主板E030双向可控硅（不良）NP7163故障E031计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032E040E041主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050主控板（E0510V和5V马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（E0541的原始位置时E055E060传感器、清洁马达NP6330电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板检查E065配线短路E066E100BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时主控板（E191主控板（E196DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197机内通信故障打印机内部的机内通信连续，多次发生时。

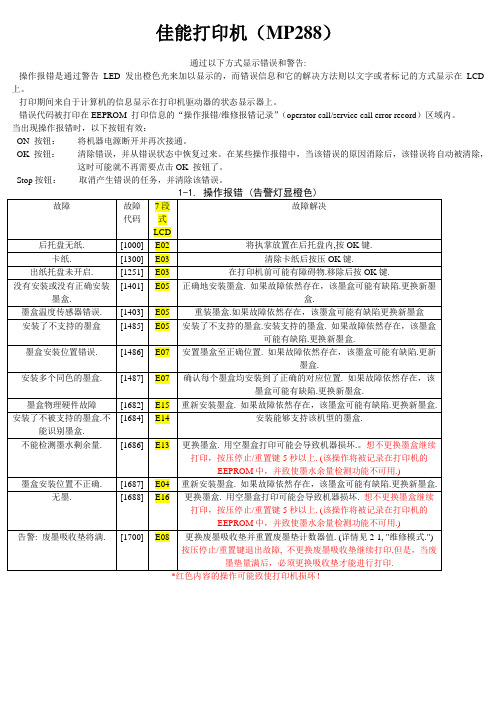

佳能打印机（MP288）
通过以下方式显示错误和警告:
- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。

- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。

- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。

当出现操作报错时，以下按钮有效：
- ON 按钮：将机器电源断开并再次接通。

- OK 按钮：清除错误，并从错误状态中恢复过来。

在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。

- Stop按钮：取消产生错误的任务，并清除该错误。

*红色内容的操作可能致使打印机损坏！。

佳能 PIXMA MP发光二极管显示屏上显示错误代码•警告指示灯亮起橙色本机出现故障时，警告指示灯亮起橙色，并且发光二极管显示屏上交替显示E和数字(错误代码)。

检查发光二极管显示屏上显示的错误代码，并采取适当措施纠正错误。

* 根据出现的故障，警告指示灯不亮起。

•电源指示灯和警告指示灯交替闪烁绿色和橙色电源和警告指示灯交替闪烁(如下图所示)，并且发光二极管显示屏上交替显示P和数字(错误代码)时，可能出现需要维修的故障。

原因及解决方法• E 0 2本机缺纸。

/ 没有送入纸张。

• E 0 3出纸托盘关闭。

/卡纸。

• E 0 4 / E 0 5无法识别墨盒(FINE Cartridge)。

• E 0 7墨盒(FINE Cartridge)未安装在正确的位置。

• E 0 8墨水收集器将满。

• E 0 9 (仅适用于MP270 series)本机未收到来自数码相机的响应。

连接的数码相机或便携式数码摄像机与本机不兼容。

• E 1 3无法检测墨水量。

• E 1 4无法识别墨盒(FINE Cartridge)。

• E 1 5无法识别墨盒(FINE Cartridge)。

• E 1 6墨水已用完。

• E 1 9 (仅适用于MP270 series)通过USB集线器连接兼容PictBridge的设备。

• E 3 0无法正确检测原件的尺寸或者选择自动比例复印时文档太小。

• E 3 1本机未连接到计算机。

• E 5 0 扫描打印头对齐页失败。

•P 0 2•P * *• E 0 2将纸张重新正确地装入后端托盘并按黑白或彩色按钮。

装入纸张E 0 3如果出纸托盘关闭，请将其打开。

本机恢复打印。

如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。

取出卡纸，在打印机中重新正确地装入纸张，然后按黑白或彩色按钮。

卡纸E 0 4 / E 0 5墨盒(FINE Cartridge)可能没有正确安装，或墨盒(FINE Cartridge)可能与本机不兼容。

佳能打印机故障及解决在日常办公和生活中，佳能打印机以其出色的性能和稳定的质量受到了广泛的应用。

然而，就像任何电子设备一样，佳能打印机也可能会出现各种故障。

当这些问题出现时，了解如何诊断和解决它们就显得至关重要。

接下来，我们将详细探讨一些常见的佳能打印机故障及相应的解决方法。

一、打印质量问题1、打印模糊或有污渍打印模糊或出现污渍是常见的打印质量问题之一。

这可能是由于墨盒喷头堵塞、墨盒过期或纸张质量不佳引起的。

解决方法：首先，尝试执行打印机的喷头清洗功能。

大多数佳能打印机都具有内置的清洗选项，可以在打印机设置中找到。

如果清洗后问题仍然存在，可能需要更换墨盒。

另外，确保使用适合打印机型号的高质量纸张。

2、颜色不准确或偏色颜色不准确或偏色可能会导致打印出来的文件效果不佳。

这可能是由于墨盒安装不正确、墨盒中的墨水不足或打印机颜色设置错误。

解决方法：检查墨盒是否正确安装，确保每个墨盒都安装到位且接触良好。

如果墨盒中的墨水不足，及时更换墨盒。

同时，在打印机设置中检查颜色配置，确保选择了正确的颜色模式和校准选项。

3、打印有条纹打印出现条纹可能是墨盒喷头损坏、墨盒内墨水分布不均匀或打印机内部有污垢。

解决方法：再次执行喷头清洗功能，如果问题仍未解决，可能需要更换墨盒。

此外，清洁打印机内部，特别是墨盒安装区域和纸张传输通道。

二、纸张处理问题1、卡纸卡纸是打印机常见的故障之一。

纸张可能会卡在进纸口、出纸口或打印机内部的其他部位。

解决方法：首先，关闭打印机电源。

然后，小心地按照打印机手册中的指示，逐步取出卡住的纸张。

注意不要强行拉扯纸张，以免损坏打印机部件。

检查纸张是否平整、干燥，并且符合打印机的纸张规格要求。

2、不进纸打印机不进纸可能是由于纸张放置不正确、进纸传感器故障或纸张堆积过多。

解决方法：确保纸张正确放置在进纸盒中，并且调整纸张导板以适应纸张尺寸。

如果问题仍然存在，检查进纸传感器是否有灰尘或杂物遮挡，清洁传感器。

佳能复印机维修代码及故障分析1E000 加热器断加热开关故障；热敏电阻检测电源接通后一分钟未达到100度；DC控制器故障；SSR可控硅故障E001 热敏电阻短路SSR故障；热敏电阻输出超过200度；DC控制器PCB 故障E030 计数器CN1短路计数器打开或关闭前立即检测；DC控制器P CB故障打开为0,关闭为1正常E202 扫描电机M2故障DC故障；扫描初始位置传感器Q4故障；扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210 镜头原位传感器Q1故障镜头电机M3故障；DC故障E221 灯调节器故障DC故障E400 A DF控制器故障ADF电源故障与A DF通讯错误不能消除，检查ADF 传感器和电机ADF传感器故障；DC故障E500 分页器故障选择控制器故障；DC故障E700 DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00×主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V 清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母) 热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K 欧母)E001 0003定影超温(副热敏电阻TH2开路)副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002定影灯电源继电器异常定影灯电源继电器连续ONE005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位，原位信号：在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影)高压控制信号与高压输出值之差超过规定数，进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度，在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 6次的间隔循环); 通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU 之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001图象处理电路板的R OM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM打印输出的图象数据符号化时出故障检查J723或J724的DR AME315 0003 图象处理电路板的D RAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004图象处理电路板的D RAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良SC的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SC SI板与复印机电路板通信不良通信初期检查时E601 0002SC SI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI 接口板发送应答信号E601 0008 SCS I板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK .E601 0010 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRA M向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的D RAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FA X单元异常FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内I PC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC 通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与N E复印数据控制器-A1通信不良通信中途中断J109-4,5 E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24V R异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON＞P011-bit0检查FM2LK锁住信号变化J107-A5E805 0003定影排风扇2(F M3)故障用COPIER＞I/O＞DC-CON＞P011-bit1检查FM3LK锁住信号变化J107-A8E805 0004激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-CON＞P011-bit2检查FM4LK锁住信号变化J112-B8E805 0005 激光扫描电机冷却风扇1(FM5)用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化J112-B14 E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON＞P011-bit6检查FM8LK锁住信号变化J112-B17 E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10 LK锁住信号变化J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11 LK锁住信号变化J107-A5E805 00012 读取冷却风扇1(F M12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化J104-A9E805 00014鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON＞P011-bit8检查FM14LK锁住信号变化J107-A5E805 00015鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON＞P011-bit9检查FM15LK锁住信号变化J107-A8E805 00016鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON＞P011-bit10检查FM16LK锁住信号变化J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化J104-A12佳能复印机维修代码及故障分析2佳能NP-2020故障代码(日本原装机)佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。
