干式单板电磁制动器原理
干式单板电磁制动器是一种常见的制动装置，它利用电磁原理
来实现制动功能。
在工业生产和交通运输领域，这种制动器被广泛
应用于各种机械设备和车辆中。
下面我们来详细了解一下干式单板
电磁制动器的原理。
首先，干式单板电磁制动器由电磁线圈、摩擦片、压板和外壳
等部件组成。
当电磁线圈通电时，会产生一定的电磁力，这个电磁
力会吸引摩擦片与压板之间的摩擦片，从而实现制动作用。
在未通
电状态下，摩擦片和压板之间会产生一定的间隙，使得被制动的部
件可以自由转动。
其次，干式单板电磁制动器的工作原理是基于电磁力和摩擦力
的相互作用。
当电磁线圈通电时，产生的电磁力会使摩擦片与压板
之间产生摩擦，从而实现制动。
而当电磁线圈断电时，电磁力消失，摩擦力也会减小，使得被制动的部件可以自由运动。
最后，干式单板电磁制动器具有制动力矩大、响应速度快、寿
命长等优点，因此在工业生产和交通运输领域得到了广泛的应用。
同时，它还具有结构简单、维护方便等特点，使得其在各种机械设
备和车辆中都有着重要的地位。
总的来说，干式单板电磁制动器的原理是基于电磁力和摩擦力的相互作用，通过控制电磁线圈的通断来实现制动和释放。
它的应用范围广泛，具有重要的经济和社会意义。
电磁制动器电磁刹车器安装选型与应用工作原理一、电磁制动器与电磁刹车器的工作原理当外加电流通过电磁铁时，电磁铁产生磁场。
这个磁场会使制动或刹车片与摩擦盘之间发生摩擦，从而产生摩擦阻力。
当电流断开时，电磁铁的磁场消失，制动或刹车片与摩擦盘之间的摩擦力也会消失。
通过控制电磁铁的通断，可以实现制动或刹车的控制。
二、电磁制动器与电磁刹车器的安装选型与应用1.安装选型(1)转矩要求：根据被控制机械设备的转矩要求选择合适的电磁制动器或电磁刹车器。
通常，制动器或刹车器的额定转矩应大于被控制设备所需的最大转矩。
(2)磨损程度：由于制动或刹车片与摩擦盘之间存在摩擦，会导致制动或刹车片的磨损。
因此，需要根据实际使用情况选择具有适当寿命的制动器或刹车器。
(3)动力供应：电磁制动器和电磁刹车器通常需要外接动力供应，例如交流电源或直流电源。
选择适合的电源类型以满足实际需求。
2.应用领域(1)机械设备领域：电磁制动器和电磁刹车器常用于各种机械设备，如印刷机、纺织机、包装机等。
它们可以实现对机械设备的精确控制，提高生产效率和安全性。
(2)交通工具领域：电磁制动器和电磁刹车器在汽车、火车和电梯等交通工具中广泛应用。
它们可以实现车辆的快速制动和停止，确保交通工具的安全性和稳定性。
(3)其他领域：电磁制动器和电磁刹车器还被应用于其他领域，如机床、起重机、电机、风电等。
它们对设备的控制和保护起到了重要作用。
总结起来，电磁制动器和电磁刹车器通过电磁力实现制动或刹车，并且在各个领域都有广泛应用。
在安装选型时需要考虑转矩要求、磨损程度和动力供应等因素。
无论是机械设备领域还是交通工具领域，电磁制动器和电磁刹车器都发挥着重要的作用，提高了生产效率和安全性。

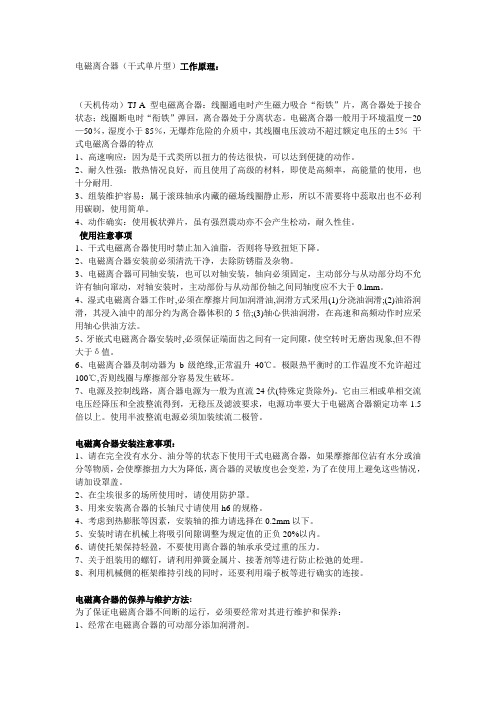

电磁离合器（干式单片型）工作原理：（天机传动）TJ-A型电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％干式电磁离合器的特点1、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作。
2、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.3、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。
4、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。
使用注意事项1、干式电磁离合器使用时禁止加入油脂，否则将导致扭矩下降。
2、电磁离合器安装前必须清洗干净，去除防锈脂及杂物。
3、电磁离合器可同轴安装，也可以对轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，对轴安装时，主动部份与从动部份轴之间同轴度应不大于0.lmm。
4、湿式电磁离合器工作时,必须在摩擦片间加润滑油,润滑方式采用(1)分浇油润滑;(2)油浴润滑，其浸入油中的部分约为离合器体积的5倍;(3)轴心供油润滑，在高速和高频动作时应采用轴心供油方法。
5、牙嵌式电磁离合器安装时,必须保证端面齿之间有一定间隙，使空转时无磨齿现象,但不得大于δ值。
6、电磁离合器及制动器为b级绝缘,正常温升40℃。
极限热平衡时的工作温度不允许超过100℃,否则线圈与摩擦部分容易发生破坏。
7、电源及控制线路，离合器电源为一般为直流24伏(特殊定货除外)。
它由三相或单相交流电压经降压和全波整流得到，无稳压及滤波要求，电源功率要大于电磁离合器额定功率1.5倍以上。
使用半波整流电源必须加装续流二极管。
电磁离合器安装注意事项：1、请在完全没有水分、油分等的状态下使用干式电磁离合器，如果摩擦部位沾有水分或油分等物质，会使摩擦扭力大为降低，离合器的灵敏度也会变差，为了在使用上避免这些情况，请加设罩盖。
]RCDD系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。
其内部采用电工专用树脂浇注，自冷式全密封结构，具有磁透深度大，吸力强等特点。
它一般安装于皮带输送机的头部和中部。
将混杂在物料中的铁件吸起后由卸铁皮带抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。
所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。
二、使用条件1．海拔高度不超过2000米。
2．周围空气温度不高于+40℃，不低于-25℃。
.3．无爆炸危险和不含有腐蚀性气体的环境中。
4．周围环境的相对湿度不大于90％(温度为25℃时)。
5．户内、户外均可使用。
三、结构及工作原理RCDD系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。
卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。
工作原理：除铁器接通电源后，励磁系统产生了强大的磁场，当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行的卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下掉入集铁箱中。
四、安装1．安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。
2．检查除铁器吊挂装置是否牢固，若无问题则可进行安装。
3．安装方式：除铁器有两种安装方式。
(1)倾斜安装安装在皮带机头，当带速较快时(大于2m/s)，除铁器可安装在滚筒前位置，当带速较慢时(小于2m/s)除铁器位置要后移，以靠近滚筒(滚筒宜采用非导磁材料)。
两种吊装方式:·QX—A式吊装四条链索挂在双轨或单轨行走小车上·QX—B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。
天机传动天机传动
干式电磁制动器_天机传动
品牌：台湾天机牌
类型：带铝导座干式电磁制动器系列
型号：TJ-B1 6Nm~400Nm
包装：纸箱包装
干式电磁制动器TJ-B1一款附铝导座的电磁刹车器，它是一种将主动侧扭力传达给被动侧的连接器,可以据需要自由的结合,切离或制动,因使用电磁力来作动,称之电磁离合器或者电磁制动器,具有响应速度快,结构简单等特点。
TJ-B1单片电磁制动器主要与系列电机配套。
广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。
TJ-B1单片电磁制动器尺寸图：
由天机传动提供。

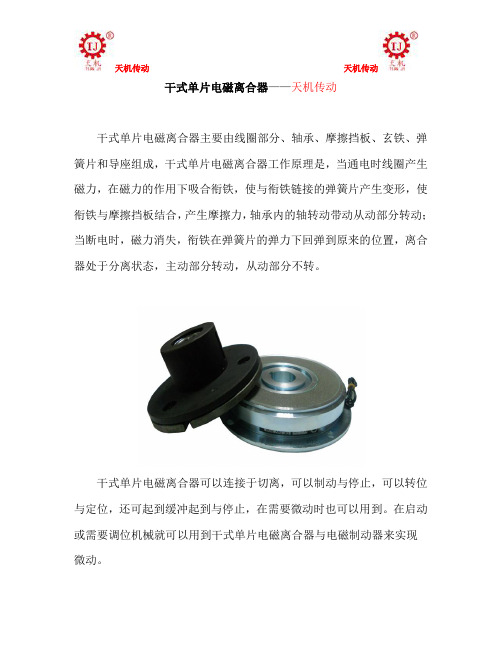

干式单片电磁离合器——天机传动
干式单片电磁离合器主要由线圈部分、轴承、摩擦挡板、玄铁、弹簧片和导座组成，干式单片电磁离合器工作原理是，当通电时线圈产生磁力，在磁力的作用下吸合衔铁，使与衔铁链接的弹簧片产生变形，使衔铁与摩擦挡板结合，产生摩擦力，轴承内的轴转动带动从动部分转动；当断电时，磁力消失，衔铁在弹簧片的弹力下回弹到原来的位置，离合器处于分离状态，主动部分转动，从动部分不转。
干式单片电磁离合器可以连接于切离，可以制动与停止，可以转位与定位，还可起到缓冲起到与停止，在需要微动时也可以用到。
在启动或需要调位机械就可以用到干式单片电磁离合器与电磁制动器来实现
微动。
干式单片电磁离合器用到最多的就是在主动部分与从动部分，可以根据需要连接于切离从动部分。
在需要变速可以在不停止主动部分改变调节速度。
干式单片电磁离合器可以在不改变主动部分旋转方向时使荷载正反转，干式单片电磁离合器在高频次运转过程中不通过电动机开关来实现高频运转，在转位与定位中也可以通过干式单片电磁离合器与电磁制动器来实现，使设备停止在需要停止的位置上，停车准确，操作方便。
由天机传动提供。
电磁制动器结构
电磁制动器是一种利用电磁力来制动的机械装置。
它通常由一个电磁铁和摩擦盘组成。
当电磁铁通电时，它会产生一个磁场，吸引摩擦盘并使之停止旋转。
当电磁铁断电时，摩擦盘会重新开始旋转。
电磁制动器通常分为两种类型：直流电磁制动器和交流电磁制动器。
直流电磁制动器的电磁铁通常由直流电源供电，而交流电磁制动器的电磁铁则由交流电源供电。
不同类型的电磁制动器在结构上也有所不同。
一个典型的电磁制动器由以下几个组成部分构成：电磁铁、摩擦盘、弹簧、制动杆、扭簧和支架。
其中，电磁铁是整个系统的核心部件。
它由一个线圈和一个铁芯组成，线圈的通电使铁芯产生磁场，吸引摩擦盘，从而实现制动的目的。
摩擦盘由两个部分组成，一个是与电磁铁相对的铁片，另一个是与电动机轴相接触的摩擦片。
弹簧用于产生回弹力，确保摩擦盘可以自由旋转。
制动杆用于将力传递到摩擦盘上。
扭簧是用于回弹的一种特殊形式的弹簧。
支架用于支撑电磁铁和摩擦盘。
在使用电磁制动器时，需要注意一些安全事项。
首先，确保电磁铁通电前，摩擦盘可以自由旋转。
这样可以避免电磁铁吸引摩擦盘时产生过大的力，导致机械损坏或人身伤害。
其次，应该定期清洁和维护电磁制动器，以保证其正常工作。
最后，在安装和使用电磁制动器时，需要遵循制造商提供的说明书和安全规定，以确保安全性和可靠性。
总之，电磁制动器是一种广泛应用于机械控制系统中的重要组件。
它的结构简单、使用方便、性能稳定，是许多工业和民用设备中不可或缺的部件。
SERIESR DB5-63MA系列单磁式塑料外壳式断路器符合标准：G B/T14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
1、 严禁湿手操作断路器，否则可能发生电击事故。
2、 断路器的短路保护特性工厂已经测试， 若在安装或使用过程中必须验证，则应使用经国家; 有关部门检测合格的专用测试台测试，严禁用负载线直接短路的试验方法，避免人身伤害。
注意1、 断路器安装场所应无爆炸危险、无腐蚀性气体， 并应注意防潮、防尘、防火、防震动。
2、 断路器的无过载保护功能。
3、 为了您的安全，请合理选择断路器的短路保护特性要求，并合理配备安装导线。
4、 接线时一定要接紧， 且在安装使用一段时间后要再进行.紧固，每次的拧紧力矩为（2.5~3）N m。
5 、本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，糖锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路。
如因接线不合理出现线路烧毁，本公司概不负责，特此警告！6、本产品不适用直接起动风机、电动机、电热设备、电容柜等高感性和高容性负载。
-1-1 用途与适用范围RDB5-63MA系列单磁式塑料外壳式断路器(以下简称断路器),主要用于交流50Hz(或60Hz),额定工作电压至400V,额定电流至63A,额定短路分断能力不超过6000A的保护配电线路中,作为线路不频繁接通、分断和转换之用,此系列断路器仅有短路保护功能,无过载保护功能。
同时具有强大的辅助功能模块,如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。
产品符合: GB/T14048.2 标准。
2 正常工作和安装条件2.1 周围空气温度上限不超过+40°C，下限不低于-5°C，且24h平均温度不超过+35°C。
2.2 安装地点海拔高度应不超过2000m。
2.3 大气相对湿度在周围空气温度为+40°C时不超过50%，在较低温度下允许有较高的相对湿度；例如在+20°C时达90%。
多片式电磁制动器工作原理多片式电磁制动器是一种在众多工业领域有着广泛应用的重要设备，其工作原理相当有趣且充满了科技的智慧。
多片式电磁制动器主要由制动盘、电磁铁、摩擦片等部件组成。
当电磁制动器未通电时，制动盘可以自由转动。
这时候，由于没有电磁力的作用，内部的摩擦片处于一种相对松散的状态。
就像是一群小伙伴在没有指令的时候各自玩耍，彼此之间没有紧密的联系。
一旦给电磁制动器通电，情况就发生了巨大的改变。
电磁铁会产生强大的磁场，这个磁场就像是一个无形的指挥家，开始发挥它的魔力。
在磁场的作用下，制动器内的衔铁会被吸引向电磁铁。
衔铁的移动可不是毫无意义的，它会带动与之相连的压力板等部件开始运动。
这就好比是指挥家的指挥棒一挥，乐手们开始按照指令行动。
压力板的移动会对摩擦片施加压力。
摩擦片可是多片式电磁制动器中的关键角色。
这些摩擦片被紧紧地压在制动盘上，由于摩擦力的存在，制动盘的转动就受到了极大的阻碍。
想象一下，你试图在冰面上行走和在粗糙的地面上行走的区别，当摩擦片紧紧压住制动盘时，就如同从冰面走到了粗糙的地面，每一步都变得艰难起来。
而且这里的摩擦力是相当大的，因为多片式的设计增加了摩擦的面积。
就像我们用一只手推东西可能比较费力，但是多只手一起推就轻松多了，多片摩擦片就相当于多只手共同作用在制动盘这个“物体”上。
在实际的工业应用中，多片式电磁制动器的这种工作原理有着诸多的优势。
例如在电梯系统中，当电梯到达指定楼层时，电磁制动器通电，制动盘迅速停止转动，确保电梯能够精准地停在楼层平面上。
如果没有这种高效可靠的制动系统，电梯可能会出现冲顶或者蹲底等危险情况。
再比如在一些自动化的生产流水线上，当某个部件需要停止运动以便进行加工或者装配操作时，多片式电磁制动器能够快速响应，在极短的时间内实现制动。
这就像是在一场精确的舞蹈表演中，每个动作都必须准确无误，电磁制动器就是那个保证动作精准停止的关键因素。
多片式电磁制动器的工作原理是基于电磁力与摩擦力的巧妙结合。
天机传动天机传动电磁制动器离合器—天机传动电磁制动器离合器是一种依靠电磁系统产生的电磁吸力，使衔铁对外做功的一种电动装置。
由于装卸方便、应答性能好、可靠性高、绿色环保等特点，电磁制动器离合器广泛用于工程机械。
电磁离合器及电磁制动安装前必须清洗干净，去除防锈脂及杂物。
电磁离合器及电磁制动器离合器可同轴安装，也可以分轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，分轴安装时，主动部分与从动部分轴之间同轴度应不大于0.lmm。
电磁制动器离合器主要与系列电机配套。
广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。
使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。
制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。
天机传动天机传动电磁制动器离合器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。
摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。
型號TJ-B10.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 靜摩擦轉矩 5.5 11 22 45 90 175 350動摩擦轉矩 5 10 20 40 80 160 320功率（W）[DC24] 11 15 20 25 35 45 60A 63 80 100 125 160 200 250C1 80 100 125 150 190 230 290C2 72 90 112 137 175 215 270C3 35 42 52 62 80 100 125D 12 15 15 20 20 25 25 30 30 40 40 50 50 60E 27.5 31 41 49 65 83 105H 18 20 22 24 26 30 35.1J 3.5 4.3 5 5.5 6 7 8K 2 2.5 3 3.5 4 5 6L 25.55 28.8 32.9 37.3 42.5 50.5 59.6M 15 20 25 30 38 45 54P 7.5 9.5 8.9 9 11.5 9.5 15.5Y 5 6 7 7 9.5 9.5 11.5m 2-M4 2-M5 2-M5 2-M6 2-M8 2-M8 2-M10天机传动天机传动a 0.2 ±0.050.2 ±0.050.2 ±0.050.3﹢0.05﹣0.10.3﹢0.05﹣0.10.5﹢0﹣0.20.5﹢0﹣0.2軸孔尺寸b4 5 5 5 5 7 7 7 7 10 10 12 12 15 t 1.8 2.3 2.3 2.3 2.3 3.3 3.3 3.3 3.3 3.8 3.8 3.8 3.8 5 重量 (kg)0.32 0.58 1.07 1.97 3.45 7.1 12.2 保護素子470KD07 GD80KD10 GD80KD14电磁制动器离合器是现代工业中一种理想的自动化执行元件，在机械传动系统中主要起传递动力和控制运动等作用。
