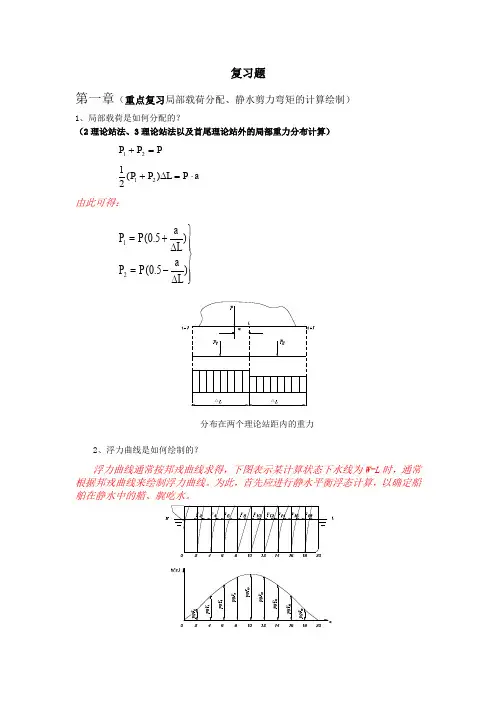

复习题
第一章（重点复习局部载荷分配、静水剪力弯矩的计算绘制）
1、局部载荷是如何分配的？
（2理论站法、3理论站法以及首尾理论站外的局部重力分布计算）
P P P =+21
a P L P P ⋅=∆+)(2
121
由此可得：
⎪⎪
⎭
⎪⎪
⎬⎫
∆-=∆+=)5.0()5.0(21L a
P P L a P P
分布在两个理论站距内的重力
2、浮力曲线是如何绘制的？
浮力曲线通常按邦戎曲线求得，下图表示某计算状态下水线为W-L 时，通常根据邦戎曲线来绘制浮力曲线。
为此，首先应进行静水平衡浮态计算，以确定船舶在静水中的艏、艉吃水。
帮戎曲线确定浮力曲线
3、M、N曲线有何特点？
(1) M曲线：由于船体两端是完全自由的，因此艏、艉端点处的弯矩应为零，亦即弯矩曲线在端点处是封闭的。
此外，由于两端的剪力为零，即弯矩曲线在两端的斜率为零，所以弯矩曲线在两端与纵坐标轴相切。
(2) N曲线：由于船体两端是完全自由的，因此艏、艉端点处的剪力应为零，亦即剪力曲线在端点处是封闭的。
在大多数情况下，载荷在船舯前和舯后大致上是差不多的，所以剪力曲线大致是反对称的，零点在靠近船舯的某处，而在离艏、艉端约船长的1/4处具有最大正值或负值。
5、计算波的参数是如何确定的？
计算波为坦谷波，计算波长等于船长，波峰在船舯和波谷在船舯。
采用的军标GJB64.1A中波高h按下列公式确定：
当λ≥120m时，
当60m≤λ≤120m时，当λ≤60m时，
20
λ
=
h（m）
2
30
+
=
λ
h（m）
1
20
+
=
λ
h（m）
6、船由静水到波浪中，其状态是如何调整的？
船舶由静水进入波浪，其浮态会发生变化。
若以静水线作为坦谷波的轴线，
当船舯位于波谷时，由于坦谷波在波轴线以上的剖面积比在轴线以下的剖面积小，同时船体中部又较两端丰满，所以船在此位置时的浮力要比在静水中小，因而不能处于平衡，船舶将下沉ξ值；而当船舯在波峰时，一般船舶要上浮一些。
另外，由于船体艏、艉线型不对称，船舶还将发生纵倾变化。
7、麦卡尔假设的含义。
麦卡尔方法是利用邦戎曲线来调整船舶在波浪上的平衡位置。
因此，在计算时，要求船舶在水线附近为直壁式，同时船舶无横倾发生。
根据实践经验，麦卡尔法适用于大型运输船舶。
第二章
（重点复习计算剖面的惯性矩、最小剖面模数是如何的计算、折减系数、极限弯矩的计算） 1、危险剖面的确定。
危险剖面：
可能出现最大弯曲应力的剖面，由总纵弯曲力矩曲线可知，最大弯矩一般在船中0.4倍船长范围的，所以计算剖面一般应是此范围内的最弱剖面—既有最大的船口或其它开口的剖面，如机舱、货舱开口剖面。
除此之外，一般还要对船体骨架改变处剖面，上层建筑端壁处剖面，主体材料分布变化处剖面，以及由于重量分布特殊可能出现相当大的弯矩值的某些剖面。
2、纵向强力构件？非纵向强力构件？
纵向连续并能有效的传递总纵弯曲应力的构件。
船中0.4～0.5倍船长区域内连续的纵向构件，上甲板板、外板、内底板、纵桁、中内龙骨等都是纵向强力构件。
3、在进行总纵强度计算时，不同材料是如何等效的？
（1）若设被换算的构件的剖面面积为i a 其应力为i σ，弹性模量为i E ；与其等效
的基本材料的剖面面积为a ，应力为σ，弹性模量为E ，则根据变形相等且承受同样的力P ，可得：
E
E i
i
σ
σε=
=
故有：
E
E a a i i =
（2）即在计算时，可认为船体梁仅由一种基本材料构成，而把与基本材料弹性模量E 不同的构件剖面面积乘以两材料的弹性模量之比i E /E ，同时又不改变该构件的形心位置。
因此，对薄壁构件，相当于仅对板厚作上述变换，如果是垂直板，其自身惯性矩0i 应为：
12
2
0i i i
h E E a i =
式中i h 为垂直板的高度。
4、剖面模数？最小剖面模数？
最上层连续甲板和船底是船体剖面中离中和轴最远的构件，构成了船体梁的上下翼板。
构成船体梁上翼板的最上层连续甲板通常称为强力甲板。
中和轴至强力甲板和船底的垂直距离分别为d Z 和b Z ，则强力甲板和船底处的剖面模数分别为：
d d Z I W =，b
b Z I W =
在一般船舶中，中和轴离船底较近，即d Z >b Z ，因此b d W W <。
所以，有时
也称强力甲板处剖面模数为船体剖面的最小剖面模数。
5、计算剖面的惯性矩是如何计算的？
由于船体结构对称于纵中剖面，一般只需对半个剖面进行剖面要素的计算。
具体步骤如下：
首先，画出船体计算剖面的半剖面图，如下图所示。
然后，对纵向强力构件进行编号，并注意把所有至中和轴距离相同的构件列为一组进行编号；选取
图 2-1 船体横剖面图
参考轴O O '-'，该轴可选在离基线0.45倍～0.50倍型深处。
最后，列表进行计算，并分别求出各组构件剖面积i A ，其形心位置至参考轴的距离i Z （按所选定的符号法则，在参考轴以上的构件i Z 取为正的），静力矩i i Z A ，惯性矩2i i Z A 。
对于高度较大的垂向构件，如舷侧板等，还要计算其自身惯性矩12/20i i h A i =（i h 为该构件的垂直高度，这种表达式也适用于倾斜板的剖面）。
则得：
∑=A A
i
∑=B Z
A i
i
∑=+C i Z
A i
i
)(02
剖面水平中和轴至参考轴的距离为：
)m (A
B
=
∆
由移轴定理，剖面对水平中和轴的惯性矩为：
)(2)(22
2
A
B C A C I -=∆-= （cm 2 ·m 2）
任意构件至中和轴的距离为：
A
B
Z Z Z i i i -
=∆-=' （m ）
6、甲板板、船底外板折减系数的计算？
对于只参加抵抗总纵弯曲的构件(如上甲板)，则：
i
σσϕcr =
式中i σ-与所计算的板在同一水平线上的刚性构件中的总纵弯曲压应力的绝对值。
折减系数应在o≤ϕ≤1的范围内，若ϕ大于1，则应取ϕ＝1。
对于同时参加抵抗总纵弯曲及板架弯曲的构件(如船底板、内底板)，则：
i
cr σσσϕ2
±=
式中2σ-相应构件的板架弯曲应力，并应考虑其正负符号(拉伸为正，压缩为负)。
11、极限弯矩的概念。
在船体强度计算时，所谓极限弯矩是指船体剖面内离开中和轴最远点的应力达到结构材料的屈服极限时，船体剖面中所对应的总纵弯矩。
第三章（重点复习分配系数的相关计算）
1.简述影响计算模型的主要因素？
（1）结构的重要性：对重要结构应采用比较精确的计算模型；
（2）设计阶段：在初步设计阶段可用较粗糙的模型，在详细设计阶段则需要较精确的计算模型；
（3）计算问题的性质：对于结构静力分析，一般可用较复杂的计算模型，对于结构动力和稳定性分析，由于问题比较复杂，可用较简单的计算模型。
2、纵骨、船底板、甲板板架、船底板架、刚架（甲板横梁、舷侧肋骨、船底肋板）的计算模型是如何构建的？
（1）船底纵骨在船底均布水压作用下产生弯曲变形。
由于实肋板刚性远大于纵骨，可视为纵骨的刚性支座。
（2）船底板
（3）甲板板架、船底板架
（4）
2、构造计算模型时，边界约束的选择原则是什么？
简化成何种支座，视相邻构件与计算构件间的相对刚度及受力后的变形特点而定。
3、带板的宽度如何确定？
国军标规定，骨架弯曲强度计算时，取带板宽度⎥⎦
⎤
⎢⎣⎡=6,min l b b e ，其中b 为骨
架间距，l 为骨架跨距。
5、板架简化为单跨梁的条件。
对于舱长很短的船底板架（例如，舱长与板架计算宽度之比小于0.8时），为确定这种板架中桁材的弯曲应力，可将中桁材当作单跨梁处理。
6.局部强度校核的一般步骤：
①首先要将船体空间立体结构简化为板、梁、板架和框架来进行计算， ②确定局部结构受到最大载荷(设计载荷) ③建立数学模型，计算局部结构的内力与变形。
④确定局部结构的强度校核衡准。
第五章 (重点复习应力集中系数的计算)
1.船级社主要职责？
规范监督船的建造，并允许船舶正式“入级”，给它们所登记的船办各种国
际协定所要求的证书；。
