下载文档原格式
硅胶的吸附原理和应用实例1. 硅胶的吸附原理硅胶是一种多孔性材料，可用作吸附剂，其吸附原理主要基于以下几个方面：1.1 表面化学吸附硅胶表面具有大量的亲水基团（Si-OH），可以通过氢键或静电作用与水分子发生作用，吸附水分子及其他带电离子，如无机离子、有机离子等。
同时，硅胶具有较大的比表面积，提供了更多的吸附位点。
1.2 孔道扩散吸附硅胶具有丰富的孔道结构，孔径大小可以调控，从纳米级到微米级不等。
这些孔道能够容纳小分子进入并通过扩散作用被吸附，例如气体分子、有机物分子等。
1.3 静电吸附硅胶具有各种化学基团，如氨基、羟基等，这些基团具有一定的离子性。
通过电荷间的相互作用，硅胶能够与带有相反电荷的物质发生静电吸附作用，如与一些有机物、离子染料等。
2. 硅胶的应用实例硅胶由于其出色的吸附性能和广泛的适应性，被广泛应用在各个领域。
以下是一些常见的硅胶应用实例：2.1 干燥剂硅胶被广泛应用于各类包装中，作为干燥剂使用。
由于硅胶具有较高的吸湿能力，可以从包装空间中吸附水分，保持包装内部的干燥环境，防止产品受潮。
2.2 湿度调节剂硅胶也可用作湿度调节剂，其吸湿性能可用于调控湿度，使得环境湿度维持在一个合适的范围内。
例如在仓储、博物馆等场所，可使用硅胶湿度调节剂来保护文物、艺术品等易受潮的物品。
2.3 有机物吸附剂硅胶对于一些有机物的吸附能力较强，可以用作废水处理、空气净化等方面。
例如，硅胶可以吸附有机溶剂、油污等有害物质，净化处理废水。
同时，硅胶也可用于空气中的甲醛、苯等有害气体的吸附。
2.4 分离剂硅胶的孔道结构可以调控孔径大小，可用于分离不同分子大小的物质。
例如，硅胶柱色谱是一种常见的分离技术，可用于生物分子的分离纯化、药物分析等。
2.5 催化剂载体硅胶具有大的比表面积和孔道结构，可用作催化剂的载体。
硅胶载体可提供更多的催化活性位点，并提高催化反应的效率和选择性。
2.6 芯片封装材料硅胶具有优良的绝缘性能和热稳定性，被广泛应用于电子芯片封装材料中。

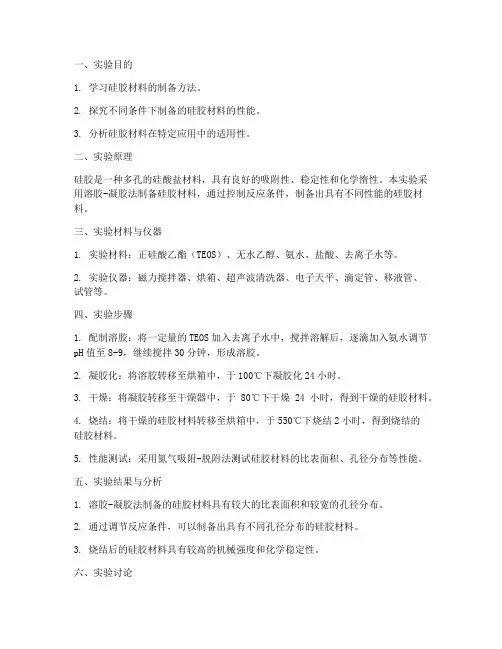

一、实验目的1. 学习硅胶材料的制备方法。
2. 探究不同条件下制备的硅胶材料的性能。
3. 分析硅胶材料在特定应用中的适用性。
二、实验原理硅胶是一种多孔的硅酸盐材料，具有良好的吸附性、稳定性和化学惰性。
本实验采用溶胶-凝胶法制备硅胶材料，通过控制反应条件，制备出具有不同性能的硅胶材料。
三、实验材料与仪器1. 实验材料：正硅酸乙酯（TEOS）、无水乙醇、氨水、盐酸、去离子水等。
2. 实验仪器：磁力搅拌器、烘箱、超声波清洗器、电子天平、滴定管、移液管、试管等。
四、实验步骤1. 配制溶胶：将一定量的TEOS加入去离子水中，搅拌溶解后，逐滴加入氨水调节pH值至8-9，继续搅拌30分钟，形成溶胶。
2. 凝胶化：将溶胶转移至烘箱中，于100℃下凝胶化24小时。
3. 干燥：将凝胶转移至干燥器中，于80℃下干燥24小时，得到干燥的硅胶材料。
4. 烧结：将干燥的硅胶材料转移至烘箱中，于550℃下烧结2小时，得到烧结的硅胶材料。
5. 性能测试：采用氮气吸附-脱附法测试硅胶材料的比表面积、孔径分布等性能。
五、实验结果与分析1. 溶胶-凝胶法制备的硅胶材料具有较大的比表面积和较宽的孔径分布。
2. 通过调节反应条件，可以制备出具有不同孔径分布的硅胶材料。
3. 烧结后的硅胶材料具有较高的机械强度和化学稳定性。
六、实验讨论1. 溶胶-凝胶法制备硅胶材料具有操作简便、成本低廉等优点。
2. 通过调节反应条件，可以制备出具有不同性能的硅胶材料，满足不同应用需求。
3. 烧结后的硅胶材料具有较高的机械强度和化学稳定性，适用于高温、高压等恶劣环境。
七、结论本实验采用溶胶-凝胶法制备了硅胶材料，并对其性能进行了研究。
结果表明，通过调节反应条件，可以制备出具有不同性能的硅胶材料，满足不同应用需求。
此外，烧结后的硅胶材料具有较高的机械强度和化学稳定性，适用于高温、高压等恶劣环境。
八、展望1. 进一步研究不同制备方法对硅胶材料性能的影响。
2. 开发具有特殊功能的硅胶材料，如磁性硅胶、导电硅胶等。
硅胶固相萃取小柱硅胶固相萃取小柱，是一种常用的分离和富集技术，广泛应用于环境、食品、药物等领域的样品前处理过程中。
本文将介绍硅胶固相萃取小柱的原理、操作方法、优缺点以及其在不同领域中的应用。
硅胶固相萃取小柱的原理是利用硅胶作为固相材料，通过选择性吸附和解吸的过程将目标化合物从复杂的样品基质中分离出来。
硅胶属于极性吸附介质，可以吸附有机物、无机离子和大部分有机离子。
在样品处理过程中，将样品直接通入硅胶固相萃取小柱，目标化合物被硅胶吸附，其余杂质通过萃取柱被洗脱掉。
随后，目标化合物通过改变pH值、溶剂类型等条件的调整进行洗脱，从而实现目标化合物与基质的分离。
硅胶固相萃取小柱的操作方法相对简单。
首先，使用足够的样品洗脱剂预先润洗硅胶柱，以去除浸渍在孔隙中的杂质。
然后，将待测样品通过硅胶柱，目标化合物被吸附，其余杂质通过洗脱柱床的方式被洗脱掉。
最后，通过改变洗脱剂的条件，使目标化合物从硅胶柱上洗脱下来。
常用的洗脱剂包括酸、碱、有机溶剂等。
在洗脱过程中，可调整pH值和溶剂浓度等条件，以实现对目标化合物的选择性洗脱。
硅胶固相萃取小柱具有一些优点。
首先，硅胶具有良好的吸附特性，可对多种物质进行吸附。
其次，操作简单，不需要复杂的仪器设备，成本较低。
此外，硅胶固相萃取小柱具有较高的富集系数，可以有效地富集目标化合物，提高分析的灵敏度。
同时，硅胶固相萃取小柱可扩展性强，不同型号的硅胶柱可根据需要进行选择。
硅胶固相萃取小柱在环境、食品、药物等领域有广泛的应用。
在环境领域，硅胶固相萃取小柱常用于水体、土壤、空气等样品的前处理，用于分离和富集有机污染物、重金属和农药等。
在食品领域，硅胶固相萃取小柱可用于食品中的残留农药、兽药、食品添加剂等的分离和富集。
在药物领域，硅胶固相萃取小柱可用于药物中杂质的去除、药物分析等。
综上所述，硅胶固相萃取小柱是一种常用的分离和富集技术，具有操作简单、成本低、富集系数高等优点，广泛应用于环境、食品、药物等领域的样品前处理过程中。
硅胶胶水使用方法
硅胶胶水是一种高效、快速的粘合剂，为各种硅胶制品的制造和修复提供了强有力的支持。
以下是硅胶胶水的使用方法：
1.清洁：确保粘接表面干净、干燥、无油污。
2.涂胶：均匀涂上适量的快干硅胶胶水，注意避免涂层过厚。
3.贴合：将两个需要粘接的硅胶制品紧密贴合在一起，排除所有气泡。
4.等待固化：根据胶水的厚度和温度等因素，等待适当的时间使胶水完全固化。
5.检测：检查粘接强度，确保达到预期效果。
硅胶胶水的注意事项：
1.避免在潮湿或高湿度的环境中使用，以免影响粘接
效果。
2.储存于阴凉干燥处，避免阳光直射和高温。
3.使用后及时封闭瓶口，防止胶水挥发和杂质进入。

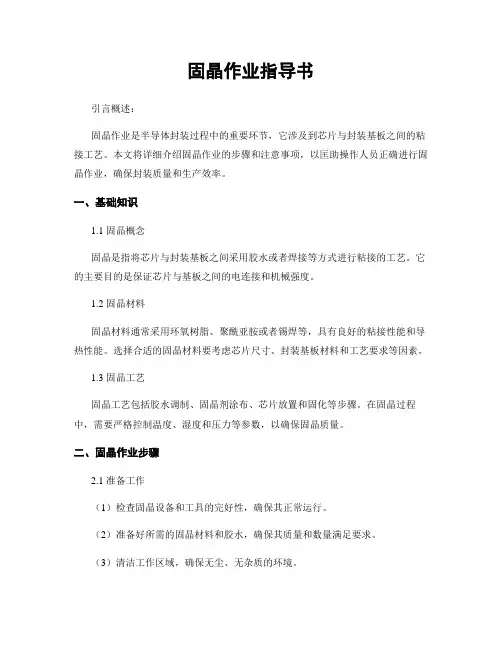

固晶作业指导书引言概述：固晶作业是半导体封装过程中的重要环节，它涉及到芯片与封装基板之间的粘接工艺。
本文将详细介绍固晶作业的步骤和注意事项，以匡助操作人员正确进行固晶作业，确保封装质量和生产效率。
一、基础知识1.1 固晶概念固晶是指将芯片与封装基板之间采用胶水或者焊接等方式进行粘接的工艺。
它的主要目的是保证芯片与基板之间的电连接和机械强度。
1.2 固晶材料固晶材料通常采用环氧树脂、聚酰亚胺或者锡焊等，具有良好的粘接性能和导热性能。
选择合适的固晶材料要考虑芯片尺寸、封装基板材料和工艺要求等因素。
1.3 固晶工艺固晶工艺包括胶水调制、固晶剂涂布、芯片放置和固化等步骤。
在固晶过程中，需要严格控制温度、湿度和压力等参数，以确保固晶质量。
二、固晶作业步骤2.1 准备工作（1）检查固晶设备和工具的完好性，确保其正常运行。
（2）准备好所需的固晶材料和胶水，确保其质量和数量满足要求。
（3）清洁工作区域，确保无尘、无杂质的环境。
2.2 芯片放置（1）根据工艺要求，将芯片放置在封装基板上，并确保其位置准确。
（2）使用显微镜检查芯片表面是否有污染或者损伤，如有需要进行清洁或者更换。
（3）采用适当的固晶工艺，如胶水涂布或者焊接，将芯片固定在基板上。
2.3 固化处理（1）根据固晶材料的要求，设置合适的固化温度和时间。
（2）将固晶结构置于固化设备中，并按照工艺要求进行固化处理。
（3）固化完成后，检查固晶结构的质量和可靠性，确保其满足封装要求。
三、注意事项3.1 温湿度控制在固晶作业过程中，温湿度的控制非常重要。
过高或者过低的温湿度都可能对固晶质量产生不良影响，因此需要严格控制工作环境的温湿度。
3.2 材料质量检查在进行固晶作业之前，必须对固晶材料进行质量检查。
检查胶水的粘度、固化剂的活性以及焊接材料的焊接性能等，确保其符合要求。
3.3 设备维护与保养固晶设备的维护与保养对固晶作业的质量和效率有着重要影响。
定期对设备进行保养，清洁设备内部的杂质和残留物，确保设备的正常运行。
硅胶层析原理及操作硅胶层析原理及操作硅胶柱层析原理⼀．硅胶柱层析原理⼀． 硅胶层析法分离原理是根据物质在硅胶上的吸附⼒不同⽽得到分离，极性较⼤的物质与硅胶作⽤强，保留时间长，极性弱的物质与硅胶作⽤弱，保留时间短，物质在固定相与流动相间通过反复的吸附、解吸过程，得以分离。
流动相选择，极性⼩的⽤⼄酸⼄酯/⽯油醚系统；极性较⼤的⽤甲醇/氯仿系统；极性⼤的⽤甲醇/⽔/正丁醇/醋酸系统；如有拖尾，可根据具体情况，加⼊少量氨⽔或冰醋酸操作⽅法硅胶层析操作⽅法⼆．硅胶层析⼆． 1.硅胶量确定。
称取⼀定量的硅胶，根据所要装填的柱⼦体积及上样量来确定（上样量5%以内），极难分的物质，可适当增加硅胶量。
硅胶的密度在0.5-0.6左右，由此可计算出装填⼀定体积的柱⼦需要称取的硅胶质量。
2.制备匀浆。
加⼊⼲硅胶体积⼀倍的溶剂，玻璃棒充分搅拌。
如果洗脱剂是⽯油醚/⼄酸⼄酯/丙酮体系，就⽤⽯油醚制备匀浆；如果洗脱剂是氯仿/醇体系，就⽤氯仿制备匀浆。
3.装柱。
柱底出⼝关闭，⽆筛板的可⽤棉花替代，加⼊约1/5体积⽯油醚（氯仿），将匀浆⼀次性倾⼊柱⼦中。
然后打开柱⼦底部出⼝，待硅胶床沉降稳定后，关闭出⼝（注意不要使液⾯低于硅胶床）。
4.压实。
沉降完成后，⽤双联球或⽓泵加压，泵⼊洗脱液，直⾄床⾯稳定。
5.上样。
上样后，加⼊洗脱剂洗脱，可将脱脂棉置于硅胶床表⾯。
避免添加流动相时冲坏硅胶表⾯。
6.过柱和收集。
采⽤合适的洗脱液洗脱，根据样品情况可采⽤梯度洗脱。
分离出的样品采⽤分部收集，具体每个馏分的体积可根据实际的分离效果来确定，⼀般情况下以柱体积的10%为⼀个馏分来收集。
7.检测。
使⽤专⽤喷显剂，只使⽤⽤紫外检测，可能会损失⼀些样品，紫外的灵敏度⼀般⽐喷显剂低1-2个数量级。
三．柱层析经验1．柱⼦填装硅胶柱⼦装填，有两种⽅法：即湿法装柱和⼲法装柱。
不论⼲法还是湿法，硅胶（固定相）床的表⾯要平整，柱床径⾼⽐1:10以上，太短塔板数不够，太长会产⽣轴向扩散。

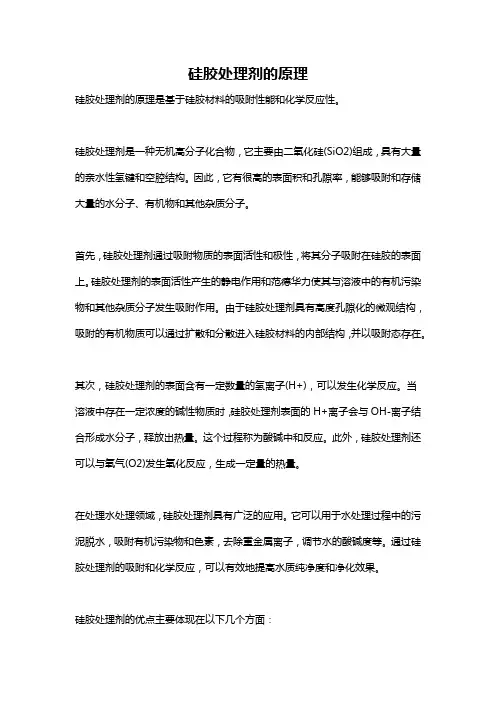

硅胶处理剂的原理硅胶处理剂的原理是基于硅胶材料的吸附性能和化学反应性。
硅胶处理剂是一种无机高分子化合物，它主要由二氧化硅(SiO2)组成，具有大量的亲水性氢键和空腔结构。
因此，它有很高的表面积和孔隙率，能够吸附和存储大量的水分子、有机物和其他杂质分子。
首先，硅胶处理剂通过吸附物质的表面活性和极性，将其分子吸附在硅胶的表面上。
硅胶处理剂的表面活性产生的静电作用和范德华力使其与溶液中的有机污染物和其他杂质分子发生吸附作用。
由于硅胶处理剂具有高度孔隙化的微观结构，吸附的有机物质可以通过扩散和分散进入硅胶材料的内部结构，并以吸附态存在。
其次，硅胶处理剂的表面含有一定数量的氢离子(H+)，可以发生化学反应。
当溶液中存在一定浓度的碱性物质时，硅胶处理剂表面的H+离子会与OH-离子结合形成水分子，释放出热量。
这个过程称为酸碱中和反应。
此外，硅胶处理剂还可以与氧气(O2)发生氧化反应，生成一定量的热量。
在处理水处理领域，硅胶处理剂具有广泛的应用。
它可以用于水处理过程中的污泥脱水，吸附有机污染物和色素，去除重金属离子，调节水的酸碱度等。
通过硅胶处理剂的吸附和化学反应，可以有效地提高水质纯净度和净化效果。
硅胶处理剂的优点主要体现在以下几个方面：1.高效吸附：硅胶处理剂具有很大的比表面积和孔隙率，能够吸附和存储大量的有机物和其他杂质分子，使其从水中被吸附和固定。
2.化学反应性：硅胶处理剂表面含有一定数量的化学活性基团，可以与水中的碱性物质和氧气发生化学反应，从而改变水中物质的化学性质。
3.环保安全：硅胶处理剂是一种无机高分子化合物，不含有任何有害物质，对环境无污染和危害，能够安全使用。
4.易于再生：硅胶处理剂经过一段时间的使用后，吸附物质会逐渐饱和，需要进行再生处理。
硅胶处理剂可以通过升温、干燥等方式进行再生，使其恢复吸附和活性。
总而言之，硅胶处理剂的原理是通过吸附和化学反应来处理水中的有机物和其他杂质分子。
它具有高效吸附、化学反应性、环保安全和易于再生等优点，在水处理过程中发挥着重要的作用。

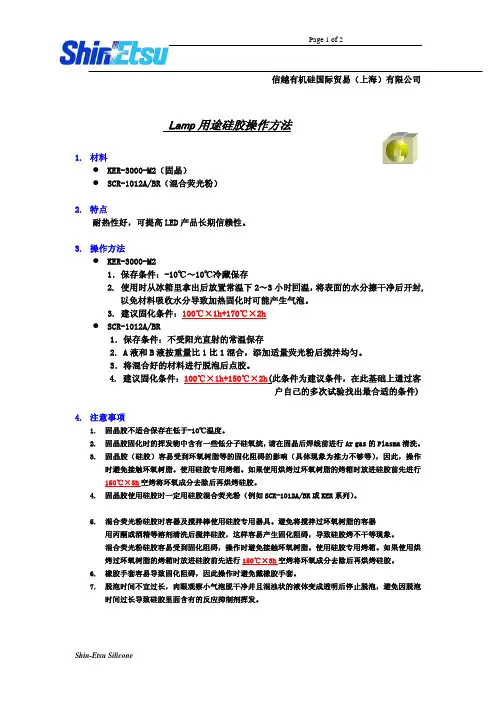

信越有机硅国际贸易（上海）有限公司Lamp用途硅胶操作方法1.材料z KER-3000-M2（固晶）z SCR-1012A/BR（混合荧光粉）2.特点耐热性好，可提高LED产品长期信赖性。
3.操作方法z KER-3000-M21．保存条件：-10℃～10℃冷藏保存2. 使用时从冰箱里拿出后放置常温下2～3小时回温，将表面的水分擦干净后开封,以免材料吸收水分导致加热固化时可能产生气泡。
3. 建议固化条件：100℃×1h+170℃×2hz SCR-1012A/BR1．保存条件：不受阳光直射的常温保存2. A液和B液按重量比1比1混合，添加适量荧光粉后搅拌均匀。
3．将混合好的材料进行脱泡后点胶。
4. 建议固化条件：100℃×1h+150℃×2h(此条件为建议条件，在此基础上通过客户自己的多次试验找出最合适的条件)4.注意事项1.固晶胶不适合保存在低于-10℃温度。
2.固晶胶固化时的挥发物中含有一些低分子硅氧烷，请在固晶后焊线前进行Ar gas的Plasma清洗。
3.固晶胶（硅胶）容易受到环氧树脂等的固化阻碍的影响（具体现象为推力不够等），因此，操作时避免接触环氧树脂。
使用硅胶专用烤箱。
如果使用烘烤过环氧树脂的烤箱时放进硅胶前先进行150℃×3h空烤将环氧成分去除后再烘烤硅胶。
4.固晶胶使用硅胶时一定用硅胶混合荧光粉（例如SCR-1012A/BR或KER系列）。
5.混合荧光粉硅胶时容器及搅拌棒使用硅胶专用器具。
避免将搅拌过环氧树脂的容器用丙酮或酒精等溶剂清洗后搅拌硅胶，这样容易产生固化阻碍，导致硅胶烤不干等现象。
混合荧光粉硅胶容易受到固化阻碍，操作时避免接触环氧树脂。
使用硅胶专用烤箱。
如果使用烘烤过环氧树脂的烤箱时放进硅胶前先进行150℃×3h空烤将环氧成分去除后再烘烤硅胶。
6.橡胶手套容易导致固化阻碍，因此操作时避免戴橡胶手套。
7.脱泡时间不宜过长，肉眼观察小气泡脱干净并且混浊状的液体变成透明后停止脱泡，避免因脱泡时间过长导致硅胶里面含有的反应抑制剂挥发。

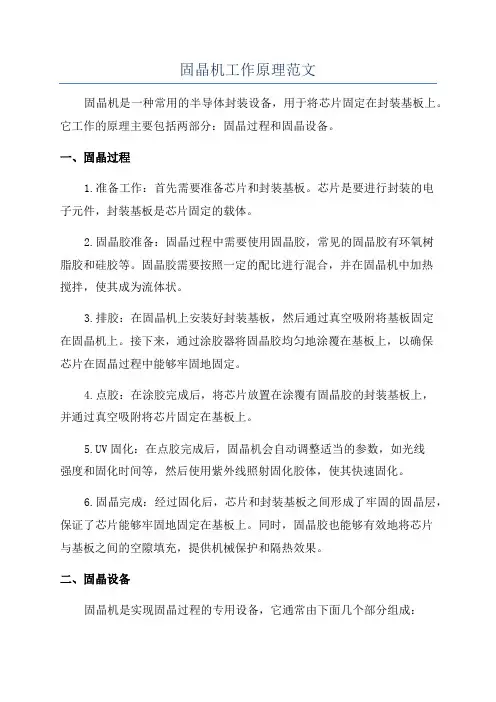

固晶机工作原理范文固晶机是一种常用的半导体封装设备，用于将芯片固定在封装基板上。
它工作的原理主要包括两部分：固晶过程和固晶设备。
一、固晶过程1.准备工作：首先需要准备芯片和封装基板。
芯片是要进行封装的电子元件，封装基板是芯片固定的载体。
2.固晶胶准备：固晶过程中需要使用固晶胶，常见的固晶胶有环氧树脂胶和硅胶等。
固晶胶需要按照一定的配比进行混合，并在固晶机中加热搅拌，使其成为流体状。
3.排胶：在固晶机上安装好封装基板，然后通过真空吸附将基板固定在固晶机上。
接下来，通过涂胶器将固晶胶均匀地涂覆在基板上，以确保芯片在固晶过程中能够牢固地固定。
4.点胶：在涂胶完成后，将芯片放置在涂覆有固晶胶的封装基板上，并通过真空吸附将芯片固定在基板上。
5.UV固化：在点胶完成后，固晶机会自动调整适当的参数，如光线强度和固化时间等，然后使用紫外线照射固化胶体，使其快速固化。
6.固晶完成：经过固化后，芯片和封装基板之间形成了牢固的固晶层，保证了芯片能够牢固地固定在基板上。
同时，固晶胶也能够有效地将芯片与基板之间的空隙填充，提供机械保护和隔热效果。
二、固晶设备固晶机是实现固晶过程的专用设备，它通常由下面几个部分组成：1.传送系统：用于将芯片和基板传送到固晶工作区域，并确保它们准确地对齐。
2.真空系统：用于将封装基板吸附固定在固晶机上，确保基板在固晶过程中不会移动，并保持稳定的位置。
3.涂覆系统：用于涂覆固晶胶到封装基板上。
通常使用涂胶器来实现胶体的均匀涂覆。
4.点胶系统：用于将芯片放置在涂覆有固晶胶的基板上，并通过吸附等方式固定芯片在基板上。
5.紫外固化系统：用于实现快速固化固晶胶。
通常通过紫外线灯管对涂覆胶体进行照射，以实现胶体快速固化。
固晶机的工作原理基于上述固晶过程和固晶设备，通过自动控制系统协调各个部分的工作，确保固晶过程的稳定和高效。
通过精确控制涂覆和固化的参数，可以实现高精度的固晶作业，保证芯片和基板之间的牢固连接，并满足封装要求。

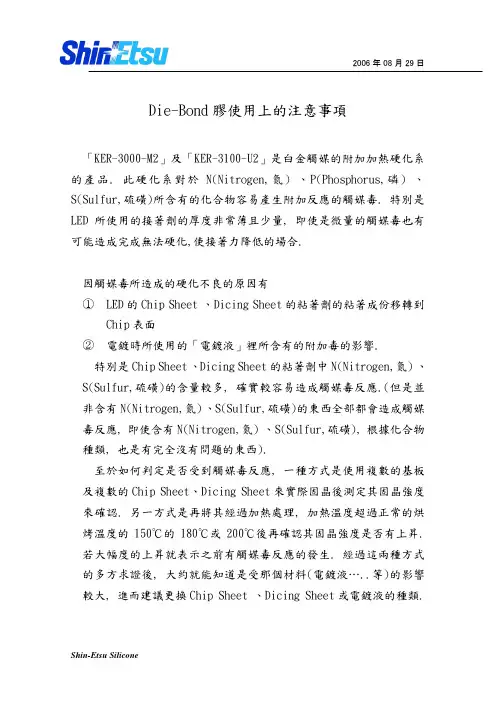

2006年08月29日 Die-Bond膠使用上的注意事項「KER-3000-M2」及「KER-3100-U2」是白金觸媒的附加加熱硬化系的產品. 此硬化系對於N(Nitrogen,氮) 、P(Phosphorus,磷) 、S(Sulfur,硫磺)所含有的化合物容易產生附加反應的觸媒毒. 特別是LED所使用的接著劑的厚度非常薄且少量, 即使是微量的觸媒毒也有可能造成完成無法硬化,使接著力降低的場合.因觸媒毒所造成的硬化不良的原因有①LED的Chip Sheet 、Dicing Sheet的粘著劑的粘著成份移轉到Chip表面②電鍍時所使用的「電鍍液」裡所含有的附加毒的影響.特別是Chip Sheet 、Dicing Sheet的粘著劑中N(Nitrogen,氮) 、S(Sulfur,硫磺)的含量較多, 確實較容易造成觸媒毒反應.(但是並非含有N(Nitrogen,氮) 、S(Sulfur,硫磺)的東西全部都會造成觸媒毒反應, 即使含有N(Nitrogen,氮) 、S(Sulfur,硫磺), 根據化合物種類, 也是有完全沒有問題的東西).至於如何判定是否受到觸媒毒反應, 一種方式是使用複數的基板及複數的Chip Sheet、Dicing Sheet來實際固晶後測定其固晶強度來確認. 另一方式是再將其經過加熱處理, 加熱溫度超過正常的烘烤溫度的150℃的180℃或200℃後再確認其固晶強度是否有上昇. 若大幅度的上昇就表示之前有觸媒毒反應的發生. 經過這兩種方式的多方求證後, 大約就能知道是受那個材料(電鍍液…..等)的影響較大, 進而建議更換Chip Sheet 、Dicing Sheet或電鍍液的種類.對Silicone廠商來說, 在使用固晶膠前先以氬氣(Argon Gas)作Plasma洗浄或是以酒精等的溶剤用超音波洗浄方式加以充分洗浄1次後, 固晶後可以的話再以氬氣(Argon Gas)作Plasma洗浄最為理想.最初的洗淨是為了將電鍍表面洗淨, 第2次的洗淨是因為固晶膠在加熱硬化時會有若干的揮發低分子硅氧烷轉移到晶片表面, 將其洗淨. 此作業對於接下來的封裝膠的接著性的信賴性也有相當大的影響. 一般認為氬氣(Argon Gas)的Plasma洗浄對於晶片或許會也損傷疑慮, 但洗淨的作業是被認定有其效果, 是有導入的檢討必要.信越化學所開發的Silicone固晶膠, 經過「Wire Open Test」的接著性試驗的結果顯示,固晶膠的接著力比Wire-Bonding的強度還要強. 也就是把Wire往上拉扯時,晶片與固晶膠之間及固晶膠與電鍍之間並沒有發生剥離現象. 反而是Second Wire的魚尾部份發生斷線的現象.。
